Este documento describe los diferentes tipos de bombeo hidráulico utilizados en la industria petrolera, incluyendo sus componentes, funcionamiento y ventajas y desventajas. Explica que el bombeo hidráulico es una forma eficiente de levantamiento artificial que involucra la presión de un fluido motriz para bombear fluidos desde el fondo de un pozo. Luego detalla dos tipos comunes, bombeo hidráulico por jet y bombeo hidráulico por pistón, y discute sus características.

1. Leidy Pérez Yate Bryan Rodríguez
Cindy Guerra Felipe Rodríguez
Jonathan Duque Dumar Almanza

2. Hay muchos métodos de levantamiento artificial, como lo
son el levantamiento por bombeo mecánico, el
levantamiento por bombeo electro-sumergible, y el
neumático entre otros, sin embargo hay un tipo de
levantamiento artificial que no es muy aplicado en la
industria petrolera y es el levantamiento artificial por
bombeo hidráulico, pero comparándolo con el mecánico
y el neumático es relativamente más eficiente.

3. OBJETIVO GENERAL:
Establecer las partes y el funcionamiento del bombeo hidráulico para
pruebas y producción en pozos petroleros y determinar las limitaciones
que presente este método.
OBJETIVOS ESPECIFICOS:
* Determinar las facilidades del manejo operacional de este sistema.
* Conocer las partes de la bomba hidráulica.
* Conocer cómo seleccionar la bomba hidráulica más adecuada para un
pozo.
* Conocer ventajas y desventajas del bombeo hidráulico

4. Se basa en un
principio sencillo:
la presión ejercida
sobre la superficie
de un fluido se
transmite con igual
intensidad en todas
las direcciones.

5. COMPONENTES DEL
EQUIPO
•EQUIPO DE
SUPERFICIE
•EQUIPO DE
SUBSUELO

6. EQUIPO DE SUPERFICIE
*Tanques
*Bombas de
superficie
- Bombas
triples
- Bombas
múltiples
*Múltiples de
control
*Válvula de
control
*lubricador

7. EQUIPO DE SUBSUELO
*Sistema de fluido del
motor
*Sistema de fluido
cerrado
*Sistema de fluido
abierto
*Bombas hidráulicas
-Bomba de
doble acción
-Bomba por
cabilla e hidráulico

8. Sistema de
fluido cerrado

9. Sistema de
fluido abierto

10. Tubería de fondo de pozo:
*Tubería de *Tubería de producción.
inyección de fluido
motriz. *Tubería de
revestimiento.
*Tubería de
regresión de fluido *Tubería de venteo de
motriz. gas.

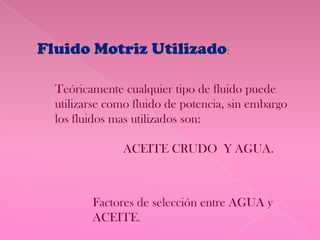

11. Fluido Motriz Utilizado:
Teóricamente cualquier tipo de fluido puede
utilizarse como fluido de potencia, sin embargo
los fluidos mas utilizados son:
ACEITE CRUDO Y AGUA.
Factores de selección entre AGUA y
ACEITE.

12. Bombeo Hidráulico
Los sistemas de bombeo hidráulico
proporcionan una flexibilidad
extraordinaria en la
instalación y capacidad de funcionamien
to para cumplir una amplia gama de
requerimientos de extracción artificial.
Capacidad de
funcionamiento

13. Funcionamiento
Todos los sistemas de bombeo hidráulico incorpo
ran los Segmentos funcionales siguientes:
*Almacenamiento de fluido de potencia
*Máquina motriz
*Bomba superficial
*Estación de control
*Cabezal del pozo
*Configuraciones subterráneas
*Bomba hoyo abajo

14. Bombeo Hidráulico tipo JET
Es un sistema con dos bombas una en
superficie que proporciona el fluido motriz
y una en el fondo que trabaja para producir
los fluidos de los pozos.
VENTAJAS

16. Bombeo Hidráulico tipo
PISTÓN
Equipo de subsuelo:
*Arreglo de tubería
*Bomba hidráulica de
succión
- Axiales
- Radiales
- Transversales

18. Ventajas
- Pueden ser usados en pozos profundos
(+/- 18000 pies).
-No requieren taladro para remover el equipo de
subsuelo.
-Puede ser utilizado en pozos desviados,
direccionales y sitios inaccesibles.
-Varios pozos pueden ser controlados y operados desde
una instalación central de control.
- Puede manejar bajas concentraciones de arena.

19. Desventajas
-Costo inicial alto.
-Altos costos en la reparación del equipo.
-El diseño es complejo.
-Las instalaciones de superficie representan
mayor riesgo, por la presencia de altas
presiones.

20. Conclusiones
Finalmente después de analizar los documentos
encontramos la gran variedad de equipos y tipos de
herramientas que los prestadores de servicio adquieren
dependiendo las necesidades del cliente lo que hace
más fácil o precisa la extracción del petróleo basándose
en el análisis del espacio que contiene el aceite el cual
necesitamos extraer con lo que llevamos a un solo
punto el cual es el ahorro o la rentabilidad de cada
acción en el proceso de extracción, terminando así por
acceder a uno de los diferentes tipos de equipos.
