Mastertitelformat bearbeitenAjuste de la Bomba CP1
Centro de Capacitación
Asistencia Técnica
División Automotriz
Documentación de Trabajo
Diesel Common Rail
Fecha: / / Local:

2. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1
A cerca de la Seguridad:
-Es prohibido Fumar durante las classes y dentro de los talleres.
-Identifique donde estan fijados los extintores mas acerca y verique las instruciones
impresas en los mismos.
-En caso de incendio llame para 1444
-En caso de aviso de emergencia dirijase en uno local de reunion conforme
instruciones del instrutor del curso.
-En caso de herimentos o mal estar informe su instrutor del curso
-En caso de acidente llame para 1222
-Mantener las manos afastadas de piezas giratorias. Solamente prender los equipos
de pruebas con el motor parado y la ignición desprendida. Solamente funcione los
motores de combustión en locales ventilados o con aspiración de gases en el escape.
-Mantener una distancia de seguridad de piezas giratorias en equipos de pruebas
como bancos de pruebas, dinamometros e otros.
-Poner los paños de limpieza y similares en los coletores apropriados. Limpiar
imediatamiente gasolina, azeite o similares con produtos adecuados.
-Atentar para las normas internas de la empresa, dejar en la portaria toda y cual quier
equipaje, maquinas de fotografia, filmadoras y grabadores.
-Equipos y herramientas solamente pueden entrar en la empresa con previa
autorización escrita.

3. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

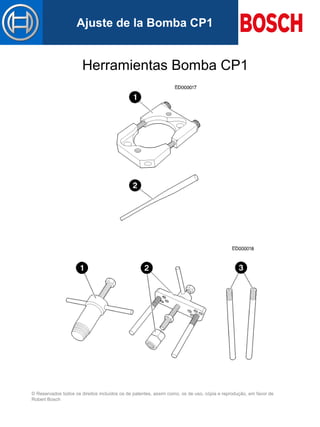

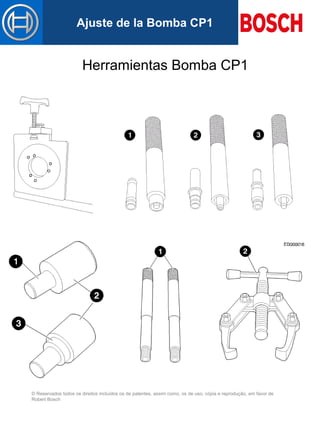

Herramientas Bomba CP1

4. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1
Herramientas Bomba CP1

5. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

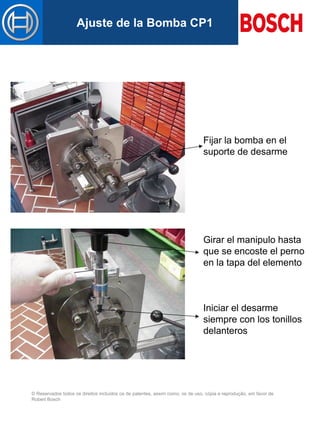

Fijar la bomba en el
suporte de desarme
Girar el manipulo hasta
que se encoste el perno
en la tapa del elemento
Iniciar el desarme
siempre con los tonillos
delanteros

6. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

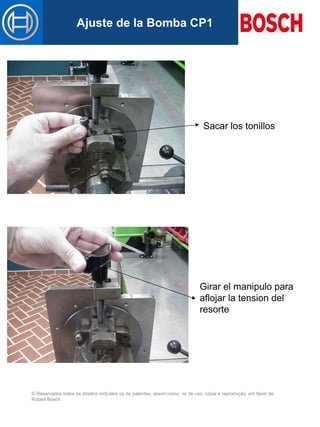

Sacar los tonillos
Girar el manipulo para
aflojar la tension del
resorte

7. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

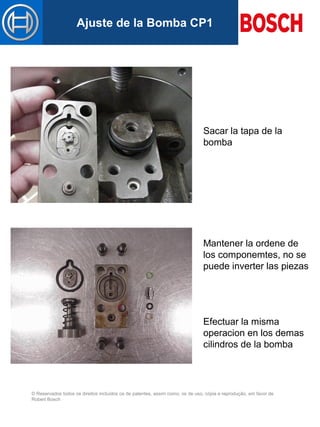

Sacar la tapa de la
bomba
Mantener la ordene de
los componemtes, no se
puede inverter las piezas
Efectuar la misma
operacion en los demas
cilindros de la bomba

8. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

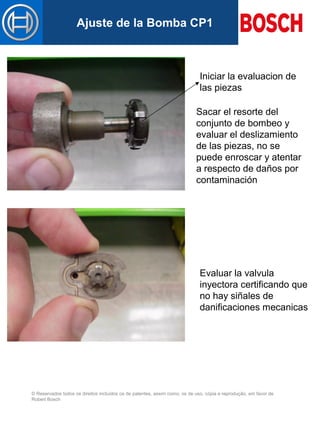

Iniciar la evaluacion de
las piezas
Evaluar la valvula
inyectora certificando que
no hay siñales de
danificaciones mecanicas
Sacar el resorte del
conjunto de bombeo y
evaluar el deslizamiento
de las piezas, no se
puede enroscar y atentar
a respecto de daños por
contaminación

9. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

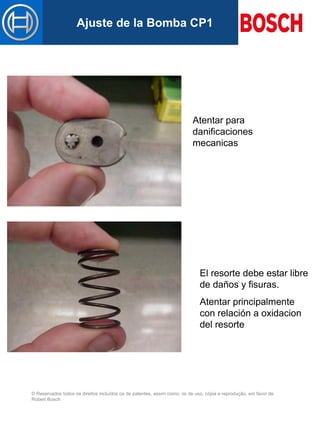

Atentar para
danificaciones
mecanicas
El resorte debe estar libre
de daños y fisuras.
Atentar principalmente
con relación a oxidacion
del resorte

10. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1
Sacar la valvula
controladora de presión
Sacar la valvula con
cuidado, con
movimientos leves si
golpear

11. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

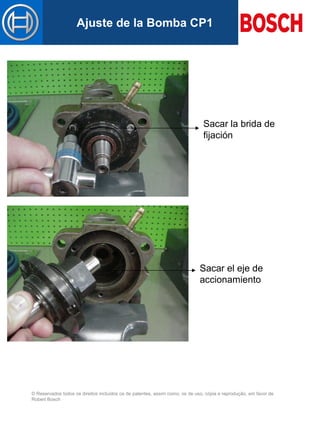

Sacar la brida de
fijación
Sacar el eje de
accionamiento

12. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1
Evaluar el eje de
accionamiento en el
punto donde trabaja el
buje, certificar que no
hay riscos o dañas
mecanicos
Iniciar la inspeccion
visual en los componen

13. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1
Evaluar el disgaste del
buje
Evaluar el disgaste del
buje del poligono

14. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

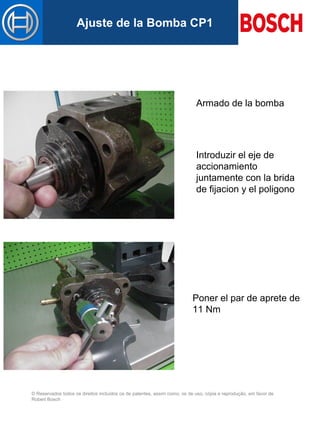

Armado de la bomba
Introduzir el eje de
accionamiento
juntamente con la brida
de fijacion y el poligono
Poner el par de aprete de
11 Nm

15. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

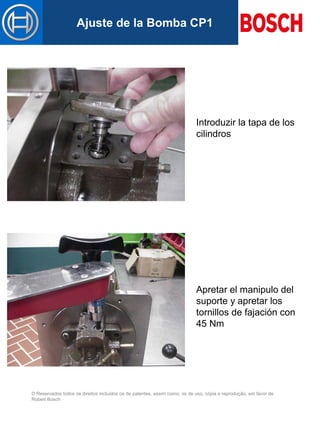

Introduzir la tapa de los
cilindros
Apretar el manipulo del
suporte y apretar los
tornillos de fajación con
45 Nm

16. © Reservados todos os direitos incluídos os de patentes, assim como, os de uso, cópia e reprodução, em favor de
Robert Bosch
Mastertitelformat bearbeitenAjuste de la Bomba CP1

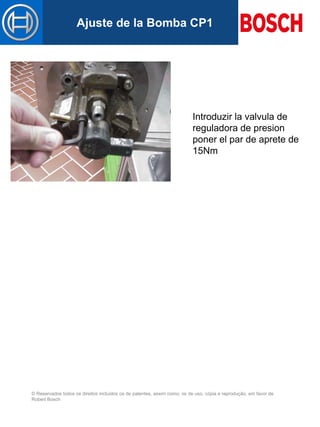

Introduzir la valvula de
reguladora de presion
poner el par de aprete de
15Nm
