Este documento proporciona información sobre diferentes categorías de cable de par trenzado utilizados en telecomunicaciones. Describe las categorías 1-5, sus velocidades de transmisión de datos soportadas, usos típicos y especificaciones. También cubre otros tipos de cable como STP y SSTP y explica sus características.

2. Tabla de código de colores de 25 pares.
El cable de par trenzado es un medio de
conexión usado en telecomunicaciones
en el que dos conductores eléctricos
aislados son entrelazados para anular las
interferencias de fuentes externas y
diafonía de los cables adyacentes.

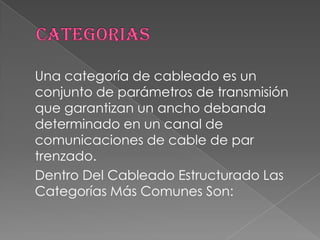

3. Una categoría de cableado es un
conjunto de parámetros de transmisión
que garantizan un ancho debanda
determinado en un canal de
comunicaciones de cable de par
trenzado.
Dentro Del Cableado Estructurado Las
Categorías Más Comunes Son:

4. Esta categoría consiste del cable básico de
telecomunicaciones y energía de circuito limitado.
Los cables de categoría 1 y 2 se utilizan para voz y
transmisión de datos de baja capacidad (hasta
4Mbps). Este tipo de cable es el idóneo para las
comunicaciones telefónicas, pero las velocidades
requeridas hoy en día por las redes necesitan mejor
calidad. Existen pero no son reconocidas en las 568A.
Los productos de la categoría 2 deben de ser usados
a una velocidad de transmisión menor a 4mbps para
dato y voz, mientras que la categoría 1 debería ser
usado para voz y velocidad muy pequeña para la
transmisión como el RS-232.

5. Esta categoría consiste de los cables
normalizados a 1 MHz.

6. Esta es la designación del cable de par
trenzado y elementos de conexión los cuales
en base al desempeño pueden soportar
frecuencias de transmisión hasta 16 MHz y
rangos de datos de 10 Mbps. Los cables de
categoría 3 han sido diseñados para
velocidades de transmisión de hasta 16 Mbps.
Se suelen usar en redes IEEE 802.3 10BASE-T y
802.5 a 4 Mbps. El cable UTP categoría 3 y las
conexiones del Hardware han sido probados y
certificados, para cumplan ciertas
especifaciones a una velocidad máxima de 16
mhz y una agradable velocidad de transmisión
de datos de 10mbps.

7. Esta es la designación del cable de par
trenzado y conectores los cuales se
desempeña hasta 20 MHz y rangos de
datos de 16 Mbps. Los cables de categoría
4 pueden proporcionar velocidades de
hasta 20 Mbps. Se usan en redes IEEE 802.5
Token Ring y Ethernet 10BASE-T para largas
distancias. Los productos categoría 4 han
sido probados y certificados a una
velocidad máxima de 20 mhz y agradable
velocidad de datos de 16mbps .

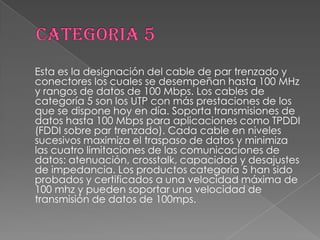

8. Esta es la designación del cable de par trenzado y
conectores los cuales se desempeñan hasta 100 MHz
y rangos de datos de 100 Mbps. Los cables de
categoría 5 son los UTP con más prestaciones de los
que se dispone hoy en día. Soporta transmisiones de
datos hasta 100 Mbps para aplicaciones como TPDDI
(FDDI sobre par trenzado). Cada cable en niveles
sucesivos maximiza el traspaso de datos y minimiza
las cuatro limitaciones de las comunicaciones de
datos: atenuación, crosstalk, capacidad y desajustes
de impedancia. Los productos categoría 5 han sido
probados y certificados a una velocidad máxima de
100 mhz y pueden soportar una velocidad de
transmisión de datos de 100mps.

9. Esta es la designación del cable de par
trenzado y conectores los cuales
especificada hasta 250 MHz

10. Fue diseñado originalmente para ser
montado con cable coaxial grueso y que
más adelante se introdujo el coaxial fino.
Ambos sistemas funcionan excelentemente
pero usan una topología en BUS, que
complica la realización de cualquier
cambio en la red. También deja mucho
que desear en cuestión de fiabilidad. Por
todo esto, se introdujo un nuevo tipo de
tecnología llamada 10 Base-T, que
aumenta la movilidad de los dispositivos y
la fiabilidad

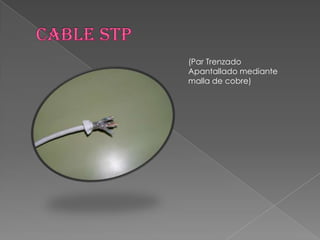

11. (Par Trenzado
Apantallado mediante
malla de cobre)

12. En este caso, cada par va recubierto por una malla
conductora que actúa de apantalla frente a
interferencias y ruido eléctrico. Su impedancia es de 150
OHMIOS.
El nivel de protección del STP ante perturbaciones
externas es mayor al ofrecido por UTP. Sin embargo es
más costoso y requiere más instalación. La pantalla del
STP para que sea más eficaz requiere una configuración
de interconexión con tierra (dotada de continuidad hasta
el terminal), con el STP se suele utilizar conectores RJ49.
Es utilizado generalmente en las instalaciones de procesos
de datos por su capacidad y sus buenas características
contra las radiaciones electromanéticas, pero el
inconveniente es que es un cable robusto, caro y difícil de
instalar.

13. (Par trenzado
apantallado mediante
papel de aluminio).

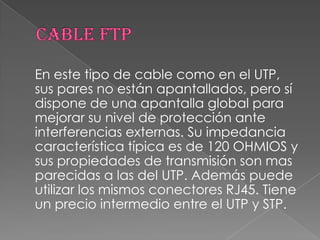

14. En este tipo de cable como en el UTP,
sus pares no están apantallados, pero sí
dispone de una apantalla global para
mejorar su nivel de protección ante
interferencias externas. Su impedancia
característica típica es de 120 OHMIOS y
sus propiedades de transmisión son mas
parecidas a las del UTP. Además puede
utilizar los mismos conectores RJ45. Tiene
un precio intermedio entre el UTP y STP.
