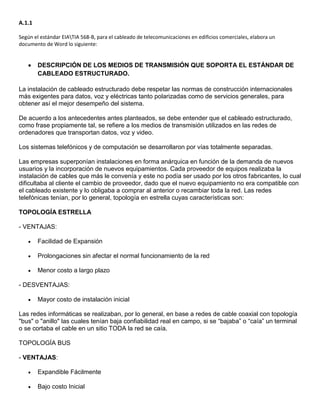

Según el estándar EIATIA 568-B, para el cableado de telecomunicaciones en edificios comerciales, elabora un
documento de Word lo siguiente:
DESCRIPCIÓN DE LOS MEDIOS DE TRANSMISIÓN QUE SOPORTA EL ESTÁNDAR DE
CABLEADO ESTRUCTURADO.
La instalación de cableado estructurado debe respetar las normas de construcción internacionales
más exigentes para datos, voz y eléctricas tanto polarizadas como de servicios generales, para
obtener así el mejor desempeño del sistema.
De acuerdo a los antecedentes antes planteados, se debe entender que el cableado estructurado,
como frase propiamente tal, se refiere a los medios de transmisión utilizados en las redes de
ordenadores que transportan datos, voz y video.
Los sistemas telefónicos y de computación se desarrollaron por vías totalmente separadas.
Las empresas superponían instalaciones en forma anárquica en función de la demanda de nuevos
usuarios y la incorporación de nuevos equipamientos. Cada proveedor de equipos realizaba la
instalación de cables que más le convenía y este no podía ser usado por los otros fabricantes, lo cual
dificultaba al cliente el cambio de proveedor, dado que el nuevo equipamiento no era compatible con
el cableado existente y lo obligaba a comprar al anterior o recambiar toda la red. Las redes
telefónicas tenían, por lo general, topología en estrella cuyas características son:
TOPOLOGÍA ESTRELLA
- VENTAJAS:
Facilidad de Expansión
Prolongaciones sin afectar el normal funcionamiento de la red
Menor costo a largo plazo
- DESVENTAJAS:
Mayor costo de instalación inicial
Las redes informáticas se realizaban, por lo general, en base a redes de cable coaxial con topología
"bus" o "anillo" las cuales tenían baja confiabilidad real en campo, si se “bajaba” o “caía” un terminal
o se cortaba el cable en un sitio TODA la red se caía.
TOPOLOGÍA BUS
- VENTAJAS:
Expandible Fácilmente
Bajo costo Inicial

4. - DESVENTAJAS:
Una falla interrumpe la operación de todos los nodos
Dificultad en ubicar la falla
Toda modificación en la red produce interrupción en el servicio.
Alto costo de operación
Mayor costo a largo plazo
TIPOS DE CABLES DE COMUNICACIONES
La transmisión de datos binarios en el cable se hace aplicando voltaje en un extremo y recibiéndolo
en otro extremo. Algunos de estos cables que se pueden usar como medio de transmisión de datos
son: cable coaxial, cable UTP, cable STP y cable FTP.
Además de los cables mencionados anteriormente existe la fibra óptica, a la cual no se le aplica
voltaje en uno de sus extremos para enviar la información, sino que se envía un haz de luz.
Pese a que existen varios tipos de medios de transmisión incluidos en el cableado estructurado, en
el presente trabajo se explicarán los tres más importantes que actualmente se utilizan en las redes
de ordenadores, como lo son el cable coaxial, cable de par trenzado y fibra óptica, cada uno con sus
respectivas variantes.
CABLE DE PAR TRENZADO
Como la transmisión de datos binarios en el cable se hace aplicando voltaje en un extremo y
recibiéndolo en otro extremo, es ineludible establecer que para hacer posible esta transmisión, debe
existir un medio que sea buen conductor de ese voltaje.
PAR TRENZADO SIN BLINDAR (UTP)
Es el soporte físico más utilizado en las redes LAN, pues es barato y su instalación es barata y
sencilla. Por él se pueden efectuar transmisiones digitales (datos) o analógicas (voz).
Categorías del cable UTP: Una categoría de cableado es un conjunto de parámetros de transmisión
que garantizan un ancho de banda determinado en un canal de comunicaciones de cable de par
trenzado. Dentro del cableado estructurado las categorías
más comunes son:
UTP categoría 1: La primera categoría responde al
cable UTP Categoría 1, especialmente diseñado para
redes telefónicas, el clásico cable empleado en
teléfonos y dentro de las compañías telefónicas.
UTP categoría 2: El cable UTP Categoría 2 es también
empleado para transmisión de voz y datos hasta 4Mbps.

5. UTP categoría 3: La categoría 3 define los parámetros de transmisión hasta 16 MHz. Los
cables de categoría 3 están hechos con conductores calibre 24 AWG y tienen una impedancia
característica de 100 W. Entre las principales aplicaciones de los cables de categoría 3
encontramos: voz, Ethernet 10Base-T y Token Ring. Parámetro de transmisión Valor para el
canal a 16 MHz. Atenuación 14.9 dB. NEXT 19.3 dB. ACR 4.0 dB. Estos valores fueron
publicados en el documento TSB-67.

6. CUADRO SINÓPTICO SOBRE LOS PARA METROS MÁS IMPORTANTES DE LOS
CABLES DE COBRE UNSHIELDED TWISTED PAIR (UTP): CATEGORÍA ANCHO DE
BANDA (MHZ), VELOCIDAD (MBPS) Y APLICACIONES.
Ancho de
Categoría Aplicaciones Notas
banda (MHz)
No descrito en las recomendaciones
Categoría Líneas telefónicas y
0,4 MHz del EIA/TIA. No es adecuado para
1 módem de banda ancha.
sistemas modernos.
Cable para conexión de No descrito en las recomendaciones
Categoría
4 MHz antiguos terminales del EIA/TIA. No es adecuado para
2
como el IBM 3270. sistemas modernos.
Descrito en la norma EIA/TIA-568.
Categoría 10BASE-T and
16 MHz No es adecuado para transmisión
3 100BASE-T4 Ethernet
de datos mayor a 16 Mbit/s.
Categoría
20 MHz 16 Mbit/s Token Ring
4
Categoría 100BASE-TX y
100 MHz
5 1000BASE-T Ethernet
Mejora del cable de Categoría 5. En
la práctica es como la categoría
Categoría 100BASE-TX y
100 MHz anterior pero con mejores normas
5e 1000BASE-T Ethernet
de prueba. Es adecuado para
Gigabit Ethernet
Cable más comúnmente instalado
Categoría
250 MHz 1000BASE-T Ethernet en Finlandia según la norma SFS-
6
EN 50173-1.
250 MHz
Categoría (500MHz 10GBASE-T Ethernet
6a según otras (en desarrollo)
fuentes)
Categoría En desarrollo. Aún sin Cable U/FTP (sin blindaje) de 4
600 MHz
7 aplicaciones. pares.
Para servicios de
telefonía, Televisión por Cable S/FTP (pares blindados,
Categoría
1200 MHz cable y Ethernet cable blindado trenzado) de 4 pares.
7a
1000BASE-T en el Norma en desarrollo.
mismo cable.
Categoría Norma en desarrollo. Cable S/FTP (pares blindados,
1200 MHz
8 Aún sin aplicaciones. cable blindado trenzado) de 4 pares.
Cable S/FTP (pares blindados,
Categoría Norma en creación por
25000 MHz cable blindado trenzado) de 8 pares
9 la UE.
con milar y polyamida.

7. FUNCIÓN Y DISTANCIAS PERMITIDAS DE LOS SUBSISTEMAS (ELEMENTOS) DEL
CABLEADO ESTRUCTURADO.
Subsistema Vertical: también llamado BACKBONE, suministra la interconexión entre los distintos
armarios de planta, en este caso y debido a que se habla de gran cantidad de tráfico, es
recomendable la utilización de fibra óptica.
Subsistema Horizontal: es la conexión entre el punto de trabajo y el Subsistema de Administración.
Está formado por las distintas tiradas de cable que recorren la planta hasta el cuarto donde se
encuentran los armarios. Se utiliza normalmente cable UTP nivel 5.
Subsistema de Administración: Formados por los distintos armarios de la planta. Estos armarios
(rack de 19" de ancho) contienen los bloques de distribución y asignación (Patch Pannel).
Función de los pares del cable UTP y código de colores.
LAS NORMAS PARA LOS CÓDIGOS DE COLOR.
Empezamos con unos simples diagramas de los pin-out de los dos tipos de cable UTP Ethernet y
veremos como cómo los comités pueden complicar las cosas aun más. Estos son los diagramas:
Notar como los pines TX (transmisores) se conectan a los pines RX correspondientes (receptores),
positivo con positivo y negativo con negativo. Y que debe usar un cable crossover para conectar
unidades con interfaces idénticas (por ejemplo dos PCs sin un HUB en el medio). Si usted usa
un cable straight-through, una de las dos unidades debe realizar la función crossover.
Cable de conexión Directa o Cable Horizontal
Dos normas de códigos de color de alambre están vigentes: EIA/TIA 568A y EIA/TIA 568B. Los
códigos son normalmente pintan con los RJ-45 como sigue:

8. Si nosotros aplicamos el código de color 586A y mostramos los ocho alambres, nuestro pin-out seria
algo así:

9. PATCH CABLE: Straing-Through
Cable de conexión directa: conecta un PC/Panel al Hub/Switch
Ambos conectores (Estándar T568-B):
Prueba visual: Se colocan los conectores uno contra el otro y los colores están totalmente opuestos.
(1) T568B: BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
(2) T568B: BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marró
Cable Rollover o de Consola:
Se utiliza para conectar una PC al router. Puede tener hasta 7.5mts. Utiliza una interfaz serial
asincrónica (8 BIT de datos y 2 BIT de parada.
1 Blanco/Naranja Chocolate 1
2 Naranja Blanco/ Chocolate 2
3 Blanco/Verde Verde 3
4 Azul Blanco/Azul 4
5 Blanco/Azul Azul 5
6 Verde Blanco/Verde 6
7 Blanco/Chocolate Naranja 7
8 Chocolate Blanco/Naranja 8
ROLLOVER
Cable consola: conecta un PC al Router-Cable Consola.
Prueba visual: Se colocan los conectores uno contra el otro y los colores coinciden totalmente.

10. (1) T568B: BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
(2) T568B: Marrón/BlancoMarrón/Verde/BlancoAzul/Azul/BlancoVerde/Naranja/BlancoNaranja
Pines: (1.8-2.7-3.6-4.5-5.4-6.3-7.2-8.1)
CROSS-OVER 0 Cross- Connet
Cable de conexión cruzada: Conecta nodo a nodo (PC con PC, hub con hub, hub con switch)
Prueba visual: Se colocan los conectores uno al lado del otro y los colores coinciden con los pines
Correspondientes.
(1) T568A: BlancoVerde/Verde/BlancoNaranja/Azul/BlancoAzul/Naranja//BlancoMarrón/Marrón
(1) T568B: BlancoNaranja/Naranja/BlancoVerde/Azul/BlancoAzul/Verde/BlancoMarrón/Marrón
Pines: (1.3-2.6-3.1-4.4-5.5-6.2-7.7-8.8)
568-A 568-B
1Blanco/Verde Blanco/Naranja 1
2 Verde Naranja 2
3 Blanco/Naranja Blanco/Verde 3
4 Azul Azul 4
5 Blanco azul Blanco azul 5
6 Naranja Verde 6
7Blanco/ Chocolate Blanco/ Chocolate 7
8 café café 8

11. HAGAMOSLO MÁS SENCILLO.
Hay sólo dos únicas terminaciones de cables en los diagramas precedentes. Los mismos
corresponden a los conectores RJ-45 568A y 568B y se muestran del lado derecho.
Una vez más, para evitar las confusiones:

12. La punta ESTANDAR se vera así: La punta CRUZADA se vera así:
Cuando los pares estén insertados en el conector RJ45 deben verse así:
A.1.1. Según el estándar EIA/TIA 568-B, para el cableado de telecomunicaciones
en edificios comerciales, elabora en un documento Word lo siguiente:

13. Descripción de las pruebas a los cables UTP: canal, y enlace
permanente.
La prueba de canal se realiza de punta a punta, desde la estación de trabajo o teléfono hasta el
dispositivo situado en la TR. La prueba de canal mide todos el cable y los cables de conexión,
incluyendo el cable que se extiende desde el jack hasta el equipo del usuario y el cable de conexión
que se extiende desde el panel de conexión hasta el equipo de comunicación. La prueba de enlace
sólo prueba el cable desde la pared hasta el panel de conexión de la TR. Hay dos tipos de prueba de
enlace. La prueba básica de enlace comienza en el analizador de campo y finaliza en la unidad
remota del analizador de campo en el extremo opuesto del enlace. La prueba de enlace permanente
excluye las porciones de cable de las unidades de prueba de campo, pero incluye la conexión
acoplada donde el cable se conecta al cable del adaptador en cada extremo
Esto es aconsejable para instalaciones de cableado en oficinas abiertas y, por lo tanto, es más
práctico.
La única prueba aceptada es la prueba de enlace permanente. La prueba del canal ha sido
oficialmente eliminada por TIA/EIA-568-B.1
Descripción de los parámetros de prueba: atenuación y causas, mapa
de cables, next.
Atenuación
La Atenuación es un parámetro importante del cable de par trenzado. Se expresa normalmente en
dB (decibeles) y expresa la perdida de amplitud de la señal a lo largo del cable.
Atenuación - Causas
Características eléctricas del cable
Materiales y construcción.
Perdidas de inserción debido a terminaciones y imperfecciones
Reflejos por cambios en la impedancia
Frecuencia (las perdidas son mayores a mayor frecuencia)
Temperatura
Longitud del enlace
Humedad
Envejecimiento

14. NEXT
• Interferencia entre pares, es un efecto no deseado.
• El peor caso que puede ocurrir es que el par de transmisión en el conector que transmite interfiera
la señal en el par de recepción. Esto es justo donde la sensibilidad de la recepción es la más alta.
• A esto se refiere lo de "extremo cercano" (near-end).
Dependen de:
– Calidad de la mano de obra
– Desarmar demasiado las trenzas
• Aumenta con la frecuencia
• Se expresa en dB, nos indica el nivel de atenuación entre pares
• La dificultad de la diafonía es el poder determinar el punto exacto donde ocurre.
MENCIONA 3 CARACTERISTICAS DE SONET
SONET se diseñó para cumplir con cuatro objetivos principales:
Permitir la interconexión de redes de diferentes operadores, por lo que fue necesario fijar un
estándar de señalización común con respecto a la longitud de onda, la temporización y la
estructura de los marcos o frames empleados.
Unificar los sistemas digitales estadounidense, europeo y japonés, que se basan en
modulaciones por modificación de pulsos codificados PCM de 64 Kbps incompatibles entre sí.
Garantizar la correcta multiplexación de varios canales digitales en portadoras de gran
velocidad
Proporcionas apoyo a la operación, la administración y el mantenimiento de la red, cuestiones
que no habían sido abordadas en estándares anteriores.

16. A.1.3
802.11g
Frecuencia
en el rango de frecuencia de 2,4 GHz
IEEE 802.11
define el uso de los dos niveles
inferiores de la arquitectura OSI 802.11g
(capas física y de enlace de datos)
especificando sus normas de ancho de banda
funcionamiento en una WLAN. Un rendimiento total máximo de 54 Mbps
Los protocolos de la rama 802.x pero de 30 Mpbs en la práctica
definen la tecnología de redes de
área local y redes de área
metropolitana.
WiFi G (802.11b)
Alcance de la señal velocidad 54 Mbit/s
Rango 100 m

17. A.1.4
Relación entre los niveles de la arquitectura
El estándar o protocolo 802 cubre los dos primeros niveles del modelo OSI ya que entiende (OSI)
que los protocolos de capas superiores son independientes de la arquitectura de red. Los dos niveles
corresponden al nivel físico y al nivel de enlace, éste último dividido en el control de enlace
lógico(LLC) y control de acceso al medio(MAC).
La capa física tiene funciones tales como:
· Codificación /decodificación de señales
· Sincronización
· Transmisión /Recepción de bits
Además la capa física incluye una especificación del medio de transmisión y de la topología.
Por encima de la capa física tenemos la capa de enlace de datos, que tiene como funciones:
. Ensamblado de datos en tramas con campos de dirección y detección de errores (en transmisión)
· Desensamblado de tramas, reconocimiento de direcciones, y detección de errores(en recepción)
· Control de acceso al medio de transmisión LAN
· Interfaz con las capas superiores y control de errores y flujo
Las tres primeras funciones del nivel de enlace las realiza el MAC, mientras que la última la realiza el
LLC. Esta separación de funciones es debido a que la lógica necesaria para la gestión de acceso al
medio compartido no se encuentra en la capa 2 de control de enlace de datos tradicional y a que el
mismo LLC puede ofrecer varias opciones MAC.

18. EXAMEN DE AUTOEVALUCAION
1.-EL CABLE DE COBRE UTP QUE SOPORTA UN ANCHO DE BANDA DE 250 Mhz Y
VELOCIDADES DE 1Gbps ES:
A) cable categoria 4
B) cable categoria 6
C) cable categoria 7
2.- CUAL ES EL MEDIO DE TRANSMISION QUE SOPORTA ALTAS INTERFERENCIAS
ELECTROMAGNETICAS EXTERNAS?
A) FTP
B) UTP
C) STP
3.- EL ESTANDAR DE RED ETHERNET QUE PROPORCIONA UNA VELOCIADA DE 10
Mbps,CON UN ALCANCE HASTA DE 185 METROS ES.
A) 10 BASE-T
B) 10 BASE-5
C) 10 BASE-2
4.- LA RELACION QUE EXISTE ENTRE LA VELOCIDAD DE LA LUZ Y UN DETERMINADO
MATERIAL DE FIBRA OPTICA SE LE LLAMA
A) REFLEXION
B) REFRACION
C) DISPERSION
5.- CUAL ES EL TIPO DE FIBRA OPTICA REQUERIDA PARA OBTENER UN ANCHO DE BANDA
DE 1000 Mhz A UNA LONGITUD DE ONDA DE 1300mm. (NANOMETROS).
A) MULTIMODO 62.5/125
B) MULTIMODO 50/125
C) MONOMODO 9/125

19. ¿CUÁL ES EL TIPO DE SATÉLITE QUE COMPLETA SU RECORRIDO EN 24 H?
a) satélite de órbita elíptica
b) satélite geoestacionario
c) satélite de órbita baja
7. ESTÁNDAR gigabit Ethernet QUE SOPORTA HASTA 25 METROS DE DISTANCIA:
a) 1000 base TX
b) 1000 base CX
c) 1000 base T
8. ¿CUÁL ES EL COMPONENTE DE RED FDDI, QUE DEFINE COMO SE ACCEDE AL MEDIO DE
TRANSMISIÓN?
a) PHY
b) PMD
c) MAC
9. ¿ESTANDAR DE RED QUE PERMITE MANEJAR HASTA 4095 CANALES LÓGICOS?
a) ISDN
b) ATM
c) ISDN
10.¿CUÁL ES EL ESTÁNDAR DE RED QUE PERMITE TRANSMITIR DE MANERA SIMULTÁNEA
VOZ, VIDEO Y DATOS A UN VELOCIDAD DE HASTA 2 MBPS?
A)Frame relay
B)ATM
c) ISDN
