El documento proporciona instrucciones para la instalación de cableado estructurado. Se recomienda pelar un máximo de 40 mm del recubrimiento exterior del cable para mantener la integridad y el rendimiento, y destrenzar hasta 13 mm para preservar la geometría del par. Se debe minimizar el destrenzado para evitar pérdidas de señal. También se deben mantener constantes la impedancia y la distancia entre los hilos de cobre a lo largo del tendido para evitar saltos de impedancia.

1. Instalación del Cableado Estructurado

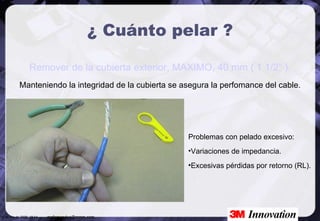

2. ¿ Cuánto pelar ? Manteniendo la integridad de la cubierta se asegura la perfomance del cable. Remover de la cubierta exterior, MAXIMO, 40 mm ( 1 1/2” ). Problemas con pelado excesivo: Variaciones de impedancia. Excesivas pérdidas por retorno (RL).

3. ¿ Cuánto destrenzar ? EIA/TIA 568 “ El hardware de conexión para UTP debe ser instalado para producir mínimo deterioro de la señal, preservando el trenzado del cable tan próximo al punto de terminación mecánica como sea posible” Máximo destrenzado 13 mm ( 1/2” ).

4. ¿ Por qué minimizar el destrenzado ? Para asegurar que es mantenida la geometría del par. Problemas de excesivo destrenzado: Perdida del balance del par. Excesiva interferencia entre pares ( NEXT ). Excesivas perdidas por retorno ( RL ). Si se destrenza en exceso, NUNCA volver a trenzar , cortar y comenzar nuevamente

5. Saltos de Impedancia Mantener el paso constante durante la fabricación y lo largo del tendido Mantener la distancias de los hilos de cobre constante

6. Saltos Impedancia

7. Asignación de pares Según TIA/EIA 568 A 1 2 3 4 5 6 7 8 Jack RJ45 1 2 8 7 6 5 3 4 Par 3 Par 2 Par 1 Par 4 blanco/ verde verde blanco/ naranja blanco/ azul blanco/ marrón azul naranja marrón T 568A 1 2 3 4 5 6 7 8 Jack RJ45 1 2 8 7 6 5 3 4 Par 2 Par 3 Par 1 Par 4 blanco/ naranja naranja blanco/ verde blanco/ azul blanco/ marrón azul verde marrón T 568B

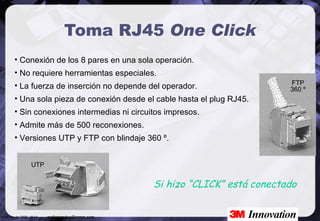

8. Toma RJ45 One Click Conexión de los 8 pares en una sola operación. No requiere herramientas especiales. La fuerza de inserción no depende del operador. Una sola pieza de conexión desde el cable hasta el plug RJ45. Sin conexiones intermedias ni circuitos impresos. Admite más de 500 reconexiones. Versiones UTP y FTP con blindaje 360 º. Si hizo “CLICK” está conectado FTP 360 º UTP

9. Conectorización One Click Abrir las tapas laterales del One Click liberando las trabas plásticas. Separar el guía cable. Quitar la cubierta exterior del cable. Destrenzar hasta 1 cm de la cubierta. Alisar los extremos destrenzados con un destornillador. Acomodar los cables de acuerdo al código de colores del guía cable. Pasar los cables por el guía cable, hasta hacer tope en el trenzado. Doblar los extremos de los cables y cortar el excedente. Colocar el guía cable en el One Click , cerrar las tapas laterales.

10. Radios de curvatura Deformar el cable = Modificar características eléctricas R = 4 x  ext. cable En posición final de instalación R Fuerza cero R = 8 x  ext. cable Durante el tendido del cable R Fuerza max. 110 N / 25 lb
