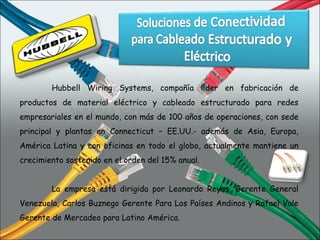

2. Hubbell Wiring Systems, compañía líder en fabricación de productos de material eléctrico y cableado estructurado para redes empresariales en el mundo, con más de 100 años de operaciones, con sede principal y plantas en Connecticut – EE.UU.- además de Asia, Europa, América Latina y con oficinas en todo el globo, actualmente mantiene un crecimiento sostenido en el orden del 15% anual. La empresa está dirigida por Leonardo Reyes, Gerente General Venezuela, Carlos Buznego Gerente Para Los Países Andinos y Rafael Vale Gerente de Mercadeo para Latino América.

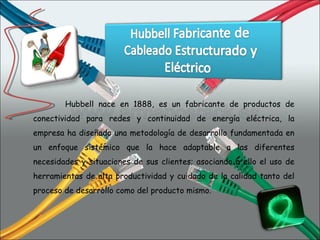

3. Hubbell nace en 1888, es un fabricante de productos de conectividad para redes y continuidad de energía eléctrica, la empresa ha diseñado una metodología de desarrollo fundamentada en un enfoque sistémico que la hace adaptable a las diferentes necesidades y situaciones de sus clientes; asociando a ello el uso de herramientas de alta productividad y cuidado de la calidad tanto del proceso de desarrollo como del producto mismo.

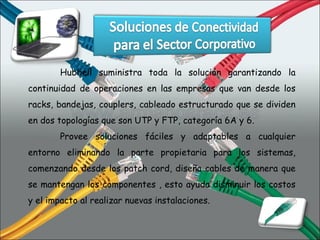

4. Hubbell suministra toda la solución garantizando la continuidad de operaciones en las empresas que van desde los racks, bandejas, couplers, cableado estructurado que se dividen en dos topologías que son UTP y FTP, categoría 6A y 6. Provee soluciones fáciles y adaptables a cualquier entorno eliminando la parte propietaria para los sistemas, comenzando desde los patch cord, diseña cables de manera que se mantengan los componentes , esto ayuda disminuir los costos y el impacto al realizar nuevas instalaciones.

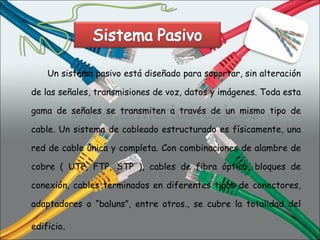

7. Un sistema pasivo está diseñado para soportar, sin alteración de las señales, transmisiones de voz, datos y imágenes. Toda esta gama de señales se transmiten a través de un mismo tipo de cable. Un sistema de cableado estructurado es físicamente, una red de cable única y completa. Con combinaciones de alambre de cobre ( UTP, FTP, STP ), cables de fibra óptica, bloques de conexión, cables terminados en diferentes tipos de conectores, adaptadores o “baluns”, entre otros., se cubre la totalidad del edificio .

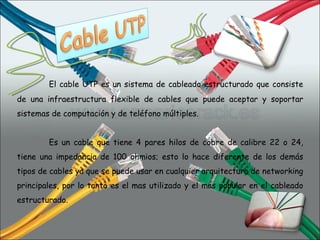

8. El cable UTP es un sistema de cableado estructurado que consiste de una infraestructura flexible de cables que puede aceptar y soportar sistemas de computación y de teléfono múltiples. Es un cable que tiene 4 pares hilos de cobre de calibre 22 o 24, tiene una impedancia de 100 ohmios; esto lo hace diferente de los demás tipos de cables ya que se puede usar en cualquier arquitectura de networking principales, por lo tanto es el mas utilizado y el mas popular en el cableado estructurado.

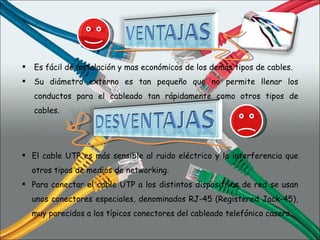

9. Es fácil de instalación y mas económicos de los demás tipos de cables. Su diámetro externo es tan pequeño que no permite llenar los conductos para el cableado tan rápidamente como otros tipos de cables. El cable UTP es más sensible al ruido eléctrico y la interferencia que otros tipos de medios de networking. Para conectar el cable UTP a los distintos dispositivos de red se usan unos conectores especiales, denominados RJ-45 (Registered Jack-45), muy parecidos a los típicos conectores del cableado telefónico casero.

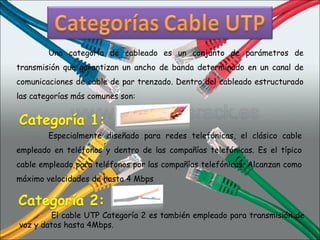

10. Una categoría de cableado es un conjunto de parámetros de transmisión que garantizan un ancho de banda determinado en un canal de comunicaciones de cable de par trenzado. Dentro del cableado estructurado las categorías más comunes son: Especialmente diseñado para redes telefónicas, el clásico cable empleado en teléfonos y dentro de las compañías telefónicas. Es el típico cable empleado para teléfonos por las compañías telefónicas. Alcanzan como máximo velocidades de hasta 4 Mbps El cable UTP Categoría 2 es también empleado para transmisión de voz y datos hasta 4Mbps.

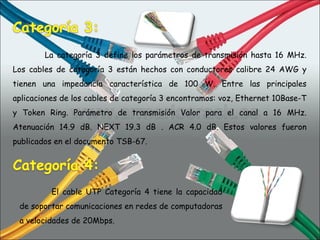

11. La categoría 3 define los parámetros de transmisión hasta 16 MHz. Los cables de categoría 3 están hechos con conductores calibre 24 AWG y tienen una impedancia característica de 100 W. Entre las principales aplicaciones de los cables de categoría 3 encontramos: voz, Ethernet 10Base-T y Token Ring. Parámetro de transmisión Valor para el canal a 16 MHz. Atenuación 14.9 dB. NEXT 19.3 dB . ACR 4.0 dB. Estos valores fueron publicados en el documento TSB-67. El cable UTP Categoría 4 tiene la capacidad de soportar comunicaciones en redes de computadoras a velocidades de 20Mbps.

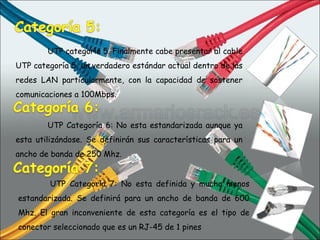

12. UTP categoría 5. Finalmente cabe presentar al cable UTP categoría 5, un verdadero estándar actual dentro de las redes LAN particularmente, con la capacidad de sostener comunicaciones a 100Mbps. UTP Categoría 6: No esta estandarizada aunque ya esta utilizándose. Se definirán sus características para un ancho de banda de 250 Mhz. UTP Categoría 7: No esta definida y mucho menos estandarizada. Se definirá para un ancho de banda de 600 Mhz. El gran inconveniente de esta categoría es el tipo de conector seleccionado que es un RJ-45 de 1 pines

13. Los cables UTP Plenum están indicados para la instalación a través de canales aeroacuáticos (también denominados plenums). Los cables plenum se tienen que auto-extinguir y no inflamarse repetidamente. También emiten menos humo que los cables de PVC tradicionales. El humo y el gas son tóxicos; este requerimiento normalmente se aplica a la clase de seguridad contra incendios y pertenece al tipo de requerimientos especialmente exigentes en cuanto a seguridad anti-incendios, con el cual este tipo de cable debe estar en conformidad.

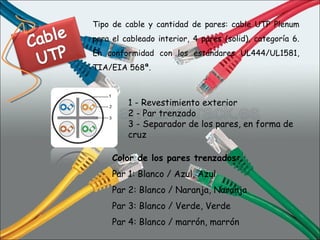

14. 1 - Revestimiento exterior 2 - Par trenzado 3 - Separador de los pares, en forma de cruz Tipo de cable y cantidad de pares: cable UTP Plenum para el cableado interior, 4 pares (solid), categoría 6. En conformidad con los estándares UL444/UL1581, TIA/EIA 568ª. Color de los pares trenzados: Par 1: Blanco / Azul, Azul Par 2: Blanco / Naranja, Naranja Par 3: Blanco / Verde, Verde Par 4: Blanco / marrón, marrón

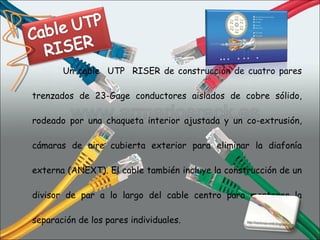

15. Un cable UTP RISER de construcción de cuatro pares trenzados de 23-Gage conductores aislados de cobre sólido, rodeado por una chaqueta interior ajustada y un co-extrusión, cámaras de aire cubierta exterior para eliminar la diafonía externa (ANEXT). El cable también incluye la construcción de un divisor de par a lo largo del cable centro para mantener la separación de los pares individuales.

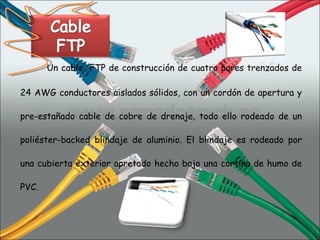

16. Un cable FTP de construcción de cuatro pares trenzados de 24 AWG conductores aislados sólidos, con un cordón de apertura y pre-estañado cable de cobre de drenaje, todo ello rodeado de un poliéster-backed blindaje de aluminio. El blindaje es rodeado por una cubierta exterior apretado hecho bajo una cortina de humo de PVC.

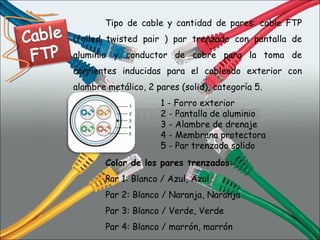

17. 1 - Forro exterior 2 - Pantalla de aluminio 3 - Alambre de drenaje 4 - Membrana protectora 5 - Par trenzado solido Tipo de cable y cantidad de pares: cable FTP (foiled twisted pair ) par trenzado con pantalla de aluminio y conductor de cobre para la toma de corrientes inducidas para el cableado exterior con alambre metálico, 2 pares (solid), categoría 5. Color de los pares trenzados: Par 1: Blanco / Azul, Azul Par 2: Blanco / Naranja, Naranja Par 3: Blanco / Verde, Verde Par 4: Blanco / marrón, marrón

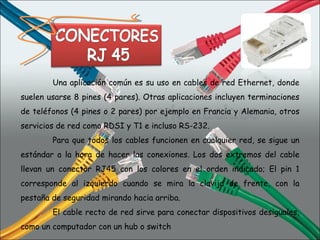

18. Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232. Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable llevan un conector RJ45 con los colores en el orden indicado; El pin 1 corresponde al izquierdo cuando se mira la clavija de frente, con la pestaña de seguridad mirando hacia arriba. El cable recto de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch

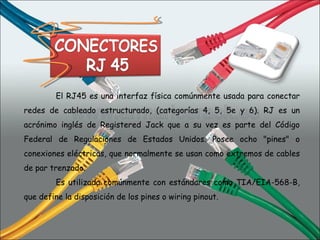

19. El RJ45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e y 6). RJ es un acrónimo inglés de Registered Jack que a su vez es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho "pines" o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado. Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.

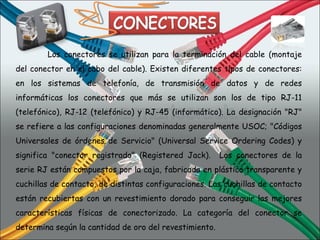

20. Los conectores se utilizan para la terminación del cable (montaje del conector en el cabo del cable). Existen diferentes tipos de conectores: en los sistemas de telefonía, de transmisión de datos y de redes informáticas los conectores que más se utilizan son los de tipo RJ-11 (telefónico), RJ-12 (telefónico) y RJ-45 (informático). La designación "RJ" se refiere a las configuraciones denominadas generalmente USOC; "Códigos Universales de órdenes de Servicio" (Universal Service Ordering Codes) y significa "conector registrado" (Registered Jack). Los conectores de la serie RJ están compuestos por la caja, fabricada en plástico transparente y cuchillas de contacto, de distintas configuraciones. Las cuchillas de contacto están recubiertas con un revestimiento dorado para conseguir las mejores características físicas de conectorizado. La categoría del conector se determina según la cantidad de oro del revestimiento.
