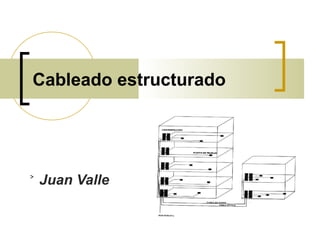

1. Juan Valle˃
Cableado estructurado

2. Cableado Estructurado
 Se define Cableado
estructurado como un método
para crear un organizado
sistema de cableado que
pueda ser fácilmente
entendido por instaladores,
administradores de red,
técnicos y en general el
personal que interactúa con
el cableado.
 El objetivo fundamental es
cubrir las necesidades de los
usuarios durante la vida útil
del edificio sin necesidad de
realizar más tendido de
cables

3. Cableado Estructurado
• Cableado Estructurado trata de especificar
una “Estructura” o “Sistema” de cableado
para empresas y edificios que sean:
– Común y a la vez independiente de las
aplicaciones
– Documentada (Identificación adecuada)
– Proyectada a largo plazo (> 10 años)

4. ¿Por qué Cableado
Estructurado?
• Menores fallas en la red respecto a un sistema
convencional, por lo tanto se tiene menos tiempos
improductivos.
• El 40% de empleados que trabajan en un edificio se
mudan cada año por lo que un sistema de cableado
estructurado ofrece la simplicidad de la interconexión
temporal para realizar estas tareas rápidamente, en vez
de necesitar la instalación de cables adicionales.
• El costo inicial de un sistema de cableado estructurado
puede resultar alto, pero este hará ahorrar dinero
durante la vida útil del sistema.
• La administración y gestión de la red es sencilla.

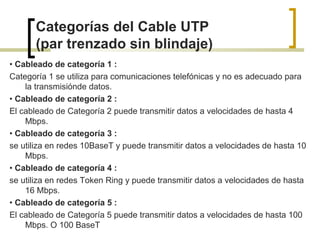

5. Categorías del Cable UTP
(par trenzado sin blindaje)
• Cableado de categoría 1 :
Categoría 1 se utiliza para comunicaciones telefónicas y no es adecuado para
la transmisiónde datos.
• Cableado de categoría 2 :
El cableado de Categoría 2 puede transmitir datos a velocidades de hasta 4
Mbps.
• Cableado de categoría 3 :
se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10
Mbps.
• Cableado de categoría 4 :
se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta
16 Mbps.
• Cableado de categoría 5 :
El cableado de Categoría 5 puede transmitir datos a velocidades de hasta 100
Mbps. O 100 BaseT

6. Componentes de Cableado
Estructurado
 Área de Trabajo
 Cuarto de Telecomunicaciones
 Cableado Horizontal
 Cableado Vertical
 Cuarto de Equipos
 Administración.

7. Cableado Horizontal
 Comprende el cableado
desde el OT hasta el centro
del cableado. Incluye el
cableado, accesorios de
conexión y el cross connect.
 Toda salida de
telecomunicaciones debe
terminar en el closet de
telecomunicaciones. Debido
a esto la topología que se
maneja es en Estrella
 El cable según la norma que
se puede utilizar es UTP de
4 Pares 100 Ω, STP de 2
pares 150 Ω y Fibra Óptica
multimodo de dos fibras
62.5/150

8. Cableado Horizontal
 Distancia máxima entre el
OT y el Patch Panel es de
90 mts independiente del
medio que se este
utilizando.
 No se debe conectar
directamente a equipos de
comunicaciones
 Se debe ubicar lejos de
dispositivos cómo motores
eléctricos, lámparas
fluorescentes, balastros,
aires acondicionados,
cables de corriente alterna

9. Patch Panel
 Un panel de conexión es
un dispositivo de
interconexión a través del
cual los tendidos de
cableado horizontal se
pueden conectar con otros
dispositivos de networking
como, por ejemplo, hubs y
repetidores.
 Es un arreglo de
conectores RJ 45 que se
utiliza para realizar
conexiones cruzadas
(diferente a cableado
cruzado) entre los equipos
activos y el cableado
horizontal
 Se consiguen en
presentaciones de 12 -24
-48 -96 puertos

10. Cuarto de
Telecomunicaciones
 Se define como el espacio dedicado para la instalación de los
racks de comunicaciones Puede ser una habitación o en
algunos casos un gabinete.
 Mínimo uno por piso o por cada 1000 mts2
 Características:
 Área exclusiva dentro de un edificio para el equipo de
telecomunicaciones
 Su función principal es la terminación de cableado horizontal
 Puerta debe ser de 91 cms de Ancho por 2 mts de Alto y debe
abrir hacia afuera
 Su temperatura ambiente debe estar entre los 18 – 24 grados
centigrados
 Los cuartos de telecomunicaciones deben estar libre de
amenazas de inundación.
 Regulador, UPS

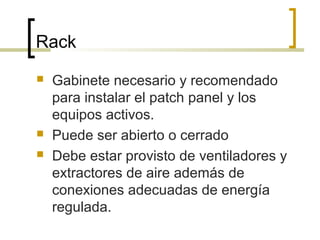

11. Rack
 Gabinete necesario y recomendado
para instalar el patch panel y los
equipos activos.
 Puede ser abierto o cerrado
 Debe estar provisto de ventiladores y
extractores de aire además de
conexiones adecuadas de energía
regulada.

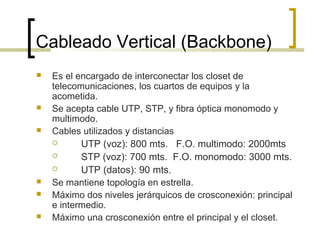

12. Cableado Vertical (Backbone)
 Es el encargado de interconectar los closet de
telecomunicaciones, los cuartos de equipos y la
acometida.
 Se acepta cable UTP, STP, y fibra óptica monomodo y
multimodo.
 Cables utilizados y distancias
 UTP (voz): 800 mts. F.O. multimodo: 2000mts
 STP (voz): 700 mts. F.O. monomodo: 3000 mts.
 UTP (datos): 90 mts.
 Se mantiene topología en estrella.
 Máximo dos niveles jerárquicos de crosconexión: principal
e intermedio.
 Máximo una crosconexión entre el principal y el closet.

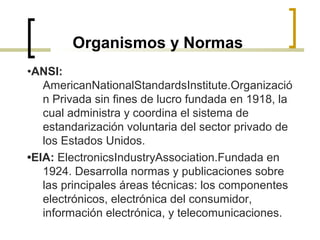

13. Organismos y Normas
•ANSI:
AmericanNationalStandardsInstitute.Organizació
n Privada sin fines de lucro fundada en 1918, la
cual administra y coordina el sistema de
estandarización voluntaria del sector privado de
los Estados Unidos.
•EIA: ElectronicsIndustryAssociation.Fundada en
1924. Desarrolla normas y publicaciones sobre
las principales áreas técnicas: los componentes
electrónicos, electrónica del consumidor,
información electrónica, y telecomunicaciones.

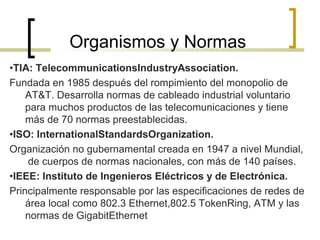

14. Organismos y Normas
•TIA: TelecommunicationsIndustryAssociation.
Fundada en 1985 después del rompimiento del monopolio de
AT&T. Desarrolla normas de cableado industrial voluntario
para muchos productos de las telecomunicaciones y tiene
más de 70 normas preestablecidas.
•ISO: InternationalStandardsOrganization.
Organización no gubernamental creada en 1947 a nivel Mundial,
de cuerpos de normas nacionales, con más de 140 países.
•IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
Principalmente responsable por las especificaciones de redes de
área local como 802.3 Ethernet,802.5 TokenRing, ATM y las
normas de GigabitEthernet

15. Campus compuesto por varios
edificios
•ANSI/TIA/EIA-568-B
Cableado de Telecomunicaciones en Edificios
Comerciales. (Cómo instalar el Cableado)
–TIA/EIA 568-B1 Requerimientos generales
–TIA/EIA 568-B2 Componentes de cableado mediante
par trenzado balanceado
–TIA/EIA 568-B3 Componentes de cableado, Fibra
óptica
•ANSI/TIA/EIA-569-A
Normas de Recorridos y Espacios de
Telecomunicaciones en Edificios Comerciales (Cómo
enrutarel cableado)

16. Normas
•ANSI/TIA/EIA-570-A
Normas de Infraestructura Residencial de Telecomunicaciones
•ANSI/TIA/EIA-606-A
Normas de Administración de Infraestructura de
Telecomunicaciones en Edificios Comerciales
•ANSI/TIA/EIA-607
Requerimientos para instalaciones de sistemas de puesta a
tierra de Telecomunicaciones en Edificios Comerciales.
•ANSI/TIA/EIA-758
Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones.
