Este documento describe los pasos para elaborar cables crossover y straight. Explica que se necesitan tijeras de electricista, una herramienta de crimpar, cable UTP de 5 pares y conectores RJ45. Detalla los pasos para preparar cada extremo del cable, incluyendo colocar los pares de cables en el orden correcto y crimpar los conectores. Explica que un cable straight conecta dos dispositivos directamente mientras que un cable crossover conecta dos dispositivos del mismo tipo.

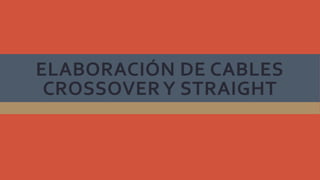

1. ELABORACIÓN DE CABLES
CROSSOVER Y STRAIGHT

2. CLASIFICACIÓN DE COLORES (CRUZADO Y
STRAIGH)

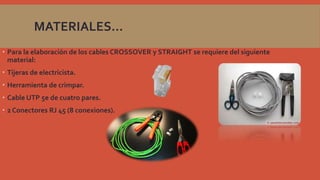

3. MATERIALES…
 Para la elaboración de los cables CROSSOVER y STRAIGHT se requiere del siguiente
material:
 Tijeras de electricista.
 Herramienta de crimpar.
 Cable UTP 5e de cuatro pares.
 2 Conectores RJ 45 (8 conexiones).

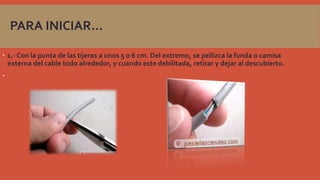

4. PARA INICIAR…
 1.- Con la punta de las tijeras a unos 5 o 6 cm. Del extremo, se pellizca la funda o camisa
externa del cable todo alrededor, y cuando este debilitada, retirar y dejar al descubierto.


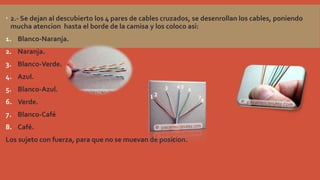

5.  2.- Se dejan al descubierto los 4 pares de cables cruzados, se desenrollan los cables, poniendo
mucha atencion hasta el borde de la camisa y los coloco asi:
1. Blanco-Naranja.
2. Naranja.
3. Blanco-Verde.
4. Azul.
5. Blanco-Azul.
6. Verde.
7. Blanco-Café
8. Café.
Los sujeto con fuerza, para que no se muevan de posicion.

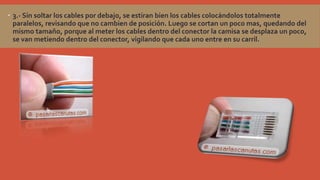

6.  3.- Sin soltar los cables por debajo, se estiran bien los cables colocándolos totalmente
paralelos, revisando que no cambien de posición. Luego se cortan un poco mas, quedando del
mismo tamaño, porque al meter los cables dentro del conector la camisa se desplaza un poco,
se van metiendo dentro del conector, vigilando que cada uno entre en su carril.

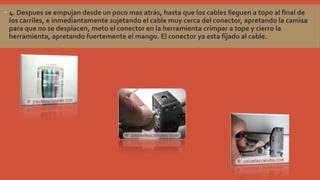

7.  4. Despues se empujan desde un poco mas atrás, hasta que los cables lleguen a topo al final de
los carriles, e inmediantamente sujetando el cable muy cerca del conector, apretando la camisa
para que no se desplacen, meto el conector en la herramienta crimpar a tope y cierro la
herramienta, apretando fuertemente el mango. El conector ya esta fijado al cable.

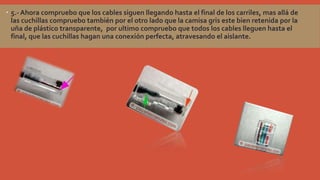

8.  5.- Ahora compruebo que los cables siguen llegando hasta el final de los carriles, mas allá de
las cuchillas compruebo también por el otro lado que la camisa gris este bien retenida por la
uña de plástico transparente, por ultimo compruebo que todos los cables lleguen hasta el
final, que las cuchillas hagan una conexión perfecta, atravesando el aislante.

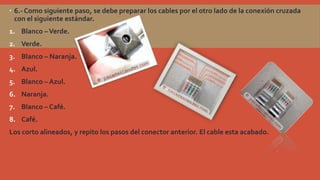

9.  6.- Como siguiente paso, se debe preparar los cables por el otro lado de la conexión cruzada
con el siguiente estándar.
1. Blanco – Verde.
2. Verde.
3. Blanco – Naranja.
4. Azul.
5. Blanco – Azul.
6. Naranja.
7. Blanco – Café.
8. Café.
Los corto alineados, y repito los pasos del conector anterior. El cable esta acabado.

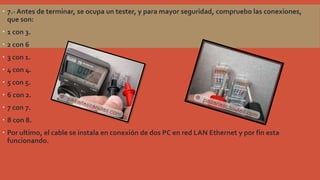

10.  7.- Antes de terminar, se ocupa un tester, y para mayor seguridad, compruebo las conexiones,
que son:
 1 con 3.
 2 con 6
 3 con 1.
 4 con 4.
 5 con 5.
 6 con 2.
 7 con 7.
 8 con 8.
 Por ultimo, el cable se instala en conexión de dos PC en red LAN Ethernet y por fin esta
funcionando.

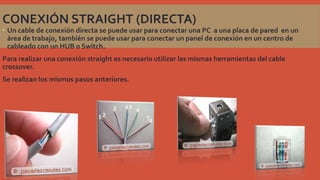

11. CONEXIÓN STRAIGHT (DIRECTA)
 Un cable de conexión directa se puede usar para conectar una PC a una placa de pared en un
área de trabajo, también se puede usar para conectar un panel de conexión en un centro de
cableado con un HUB o Switch.
Para realizar una conexión straight es necesario utilizar las mismas herramientas del cable
crossover.
Se realizan los mismos pasos anteriores.

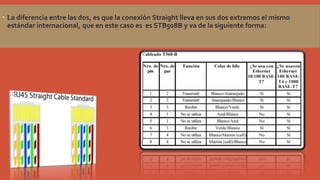

12.  La diferencia entre las dos, es que la conexión Straight lleva en sus dos extremos el mismo
estándar internacional, que en este caso es es STB508B y va de la siguiente forma:

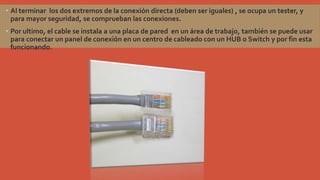

13.  Al terminar los dos extremos de la conexión directa (deben ser iguales) , se ocupa un tester, y
para mayor seguridad, se comprueban las conexiones.
 Por ultimo, el cable se instala a una placa de pared en un área de trabajo, también se puede usar
para conectar un panel de conexión en un centro de cableado con un HUB o Switch y por fin esta
funcionando.
