Este documento describe los diferentes tipos de medios de transmisión de datos, incluyendo medios guiados como cables coaxiales, de fibra óptica y par trenzado, así como medios no guiados que usan ondas de radio, microondas, infrarrojos y luz. Explica las características y usos principales de cada uno de estos medios.

1. Medios de Transmisión
de Datos
Guiados y no Guiados
UNAD
Redes Locales Básico
Juan Felipe Sierra Garcia
Código: 8031436

2. Generalidades

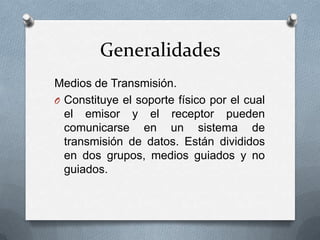

Medios de Transmisión.
O Constituye el soporte físico por el cual
el emisor y el receptor pueden
comunicarse en un sistema de
transmisión de datos. Están divididos
en dos grupos, medios guiados y no
guiados.

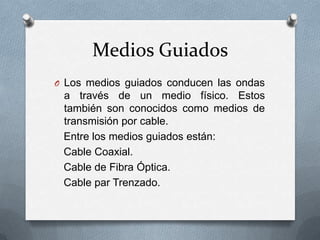

3. Medios Guiados
O Los medios guiados conducen las ondas
a través de un medio físico. Estos
también son conocidos como medios de
transmisión por cable.
Entre los medios guiados están:
Cable Coaxial.
Cable de Fibra Óptica.
Cable par Trenzado.

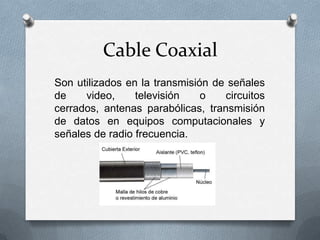

4. Cable Coaxial
Son utilizados en la transmisión de señales
de
video,
televisión
o
circuitos
cerrados, antenas parabólicas, transmisión
de datos en equipos computacionales y
señales de radio frecuencia.

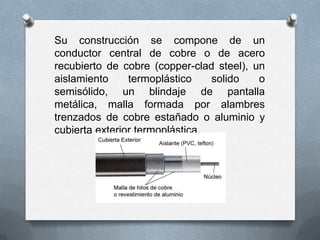

5. Su construcción se compone de un
conductor central de cobre o de acero
recubierto de cobre (copper-clad steel), un
aislamiento
termoplástico
solido
o
semisólido, un blindaje de pantalla
metálica, malla formada por alambres
trenzados de cobre estañado o aluminio y
cubierta exterior termoplástica.

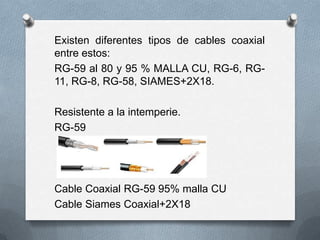

6. Existen diferentes tipos de cables coaxial
entre estos:
RG-59 al 80 y 95 % MALLA CU, RG-6, RG11, RG-8, RG-58, SIAMES+2X18.
Resistente a la intemperie.
RG-59
Cable Coaxial RG-59 95% malla CU
Cable Siames Coaxial+2X18

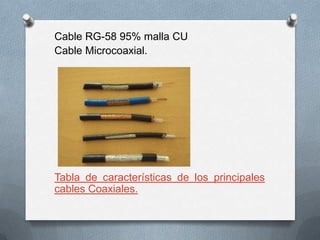

7. Cable RG-58 95% malla CU
Cable Microcoaxial.
Tabla de características de los principales
cables Coaxiales.

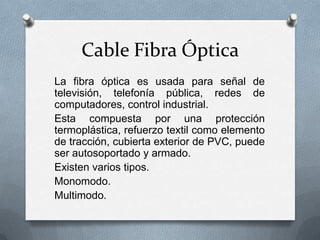

8. Cable Fibra Óptica
La fibra óptica es usada para señal de
televisión, telefonía pública, redes de
computadores, control industrial.
Esta compuesta por una protección
termoplástica, refuerzo textil como elemento
de tracción, cubierta exterior de PVC, puede
ser autosoportado y armado.
Existen varios tipos.
Monomodo.
Multimodo.

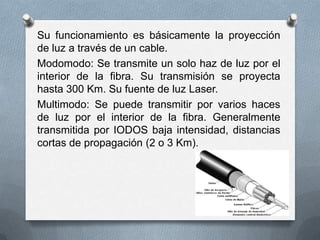

9. Su funcionamiento es básicamente la proyección
de luz a través de un cable.
Modomodo: Se transmite un solo haz de luz por el
interior de la fibra. Su transmisión se proyecta
hasta 300 Km. Su fuente de luz Laser.
Multimodo: Se puede transmitir por varios haces
de luz por el interior de la fibra. Generalmente
transmitida por IODOS baja intensidad, distancias
cortas de propagación (2 o 3 Km).

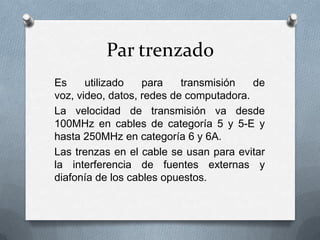

10. Par trenzado
Es
utilizado
para
transmisión
de
voz, video, datos, redes de computadora.
La velocidad de transmisión va desde
100MHz en cables de categoría 5 y 5-E y
hasta 250MHz en categoría 6 y 6A.
Las trenzas en el cable se usan para evitar
la interferencia de fuentes externas y
diafonía de los cables opuestos.

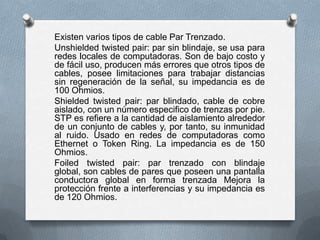

11. Existen varios tipos de cable Par Trenzado.
Unshielded twisted pair: par sin blindaje, se usa para
redes locales de computadoras. Son de bajo costo y
de fácil uso, producen más errores que otros tipos de
cables, posee limitaciones para trabajar distancias
sin regeneración de la señal, su impedancia es de
100 Ohmios.
Shielded twisted pair: par blindado, cable de cobre
aislado, con un número especifico de trenzas por pie.
STP es refiere a la cantidad de aislamiento alrededor
de un conjunto de cables y, por tanto, su inmunidad
al ruido. Usado en redes de computadoras como
Ethernet o Token Ring. La impedancia es de 150
Ohmios.
Foiled twisted pair: par trenzado con blindaje
global, son cables de pares que poseen una pantalla
conductora global en forma trenzada Mejora la
protección frente a interferencias y su impedancia es
de 120 Ohmios.

12. Existen varias categorías para el cable par
trenzado.
Categoría 1: Es especial para redes
telefónicas, alcanza un máximo de
velocidad de 4 Mbps.
Categoría 2: Es igual a la categoría 1.
Categoría 3: Usado por redes de
computadoras con velocidades hasta 16
Mbps y ancho de banda hasta 16 Mhz.
Categoría 4: Usado por redes de
computadoras tipo Token Ring con un
ancho de banda de hasta 20 Mhz y
velocidad de 20 Mbps.

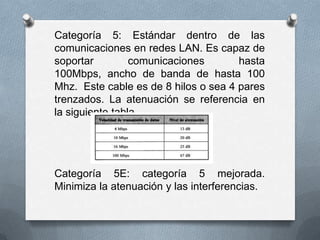

13. Categoría 5: Estándar dentro de las
comunicaciones en redes LAN. Es capaz de
soportar
comunicaciones
hasta
100Mbps, ancho de banda de hasta 100
Mhz. Este cable es de 8 hilos o sea 4 pares
trenzados. La atenuación se referencia en
la siguiente tabla.
Categoría 5E: categoría 5 mejorada.
Minimiza la atenuación y las interferencias.

14. Categoría 6: No esta estandarizada aunque
ya esta utilizándose. Se definirán sus
características para un ancho de banda de
250 Mhz.
Categoría 7: No esta definida y mucho
menos estandarizada. Se definirá para un
ancho de banda de 600 Mhz. El gran
inconveniente de esta categoría es el tipo
de conector seleccionado que es un RJ-45
de 1 pines.
Tabla de distancias por categoría.

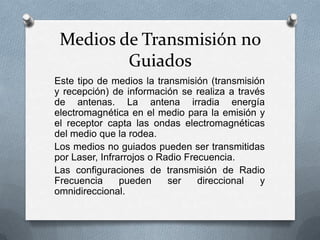

15. Medios de Transmisión no
Guiados
Este tipo de medios la transmisión (transmisión
y recepción) de información se realiza a través
de antenas. La antena irradia energía
electromagnética en el medio para la emisión y
el receptor capta las ondas electromagnéticas
del medio que la rodea.
Los medios no guiados pueden ser transmitidas
por Laser, Infrarrojos o Radio Frecuencia.
Las configuraciones de transmisión de Radio
Frecuencia
pueden
ser
direccional
y
omnidireccional.

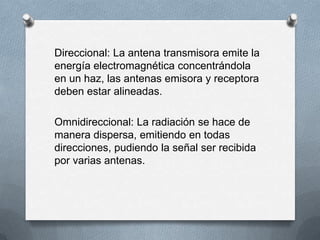

16. Direccional: La antena transmisora emite la
energía electromagnética concentrándola
en un haz, las antenas emisora y receptora
deben estar alineadas.
Omnidireccional: La radiación se hace de
manera dispersa, emitiendo en todas
direcciones, pudiendo la señal ser recibida
por varias antenas.

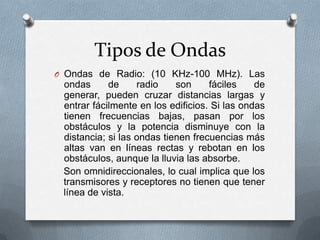

17. Tipos de Ondas
O Ondas de Radio: (10 KHz-100 MHz). Las
ondas
de
radio
son
fáciles
de
generar, pueden cruzar distancias largas y
entrar fácilmente en los edificios. Si las ondas
tienen frecuencias bajas, pasan por los
obstáculos y la potencia disminuye con la
distancia; si las ondas tienen frecuencias más
altas van en líneas rectas y rebotan en los
obstáculos, aunque la lluvia las absorbe.
Son omnidireccionales, lo cual implica que los
transmisores y receptores no tienen que tener
línea de vista.

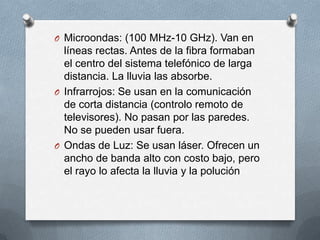

18. O Microondas: (100 MHz-10 GHz). Van en
líneas rectas. Antes de la fibra formaban
el centro del sistema telefónico de larga
distancia. La lluvia las absorbe.
O Infrarrojos: Se usan en la comunicación
de corta distancia (controlo remoto de
televisores). No pasan por las paredes.
No se pueden usar fuera.
O Ondas de Luz: Se usan láser. Ofrecen un
ancho de banda alto con costo bajo, pero
el rayo lo afecta la lluvia y la polución

19. Tabla de bandas de frecuencia de
transmisión no guiada.

20. Características de los Cables Coaxiales
Atenuación en decibelios por cada 100 mts
Coaxial
Ohm
Factor
Veloc
Aislan. Tensión pF Por
100
Dieléc. Máx RMS Metro 10 Mhz 50 Mhz
mhz
200
400 Mhz 1 Ghz
Mhz
3 Ghz
Diam. en
mm
RG-5
50
0,66 Esp PE
--------
93,50
2,72
6,23
8,85
13,50
19,40
32,15
75,50
RG-6
75
0,66 Esp PE
--------
61,60
2,72
6,23
8,85
13,50
19,40
32,15
75,50
8,50
RG-8
52
0,66
PE
4.000
97
1,80
4,27
6,23
8,86
13,50
26,30
52,50
10,30
RG-9
51
0,66
PE
4.000
98
2,17
4,92
7,55
10,80
16,40
28,90
59,00
10,70
RG-10
52
0,66 --------
--------
100
1,80
4,25
6,25
8,85
13,50
26,30
52,50
12,00
RG-11
75
0,66 Esp PE
4.000
67
2,18
5,25
7,55
10,80
15,80
25,60
54,00
10,30
RG-12
75
0,66
4.000
67
2,18
5,25
7,55
10,80
15,80
25,60
54,00
12,00
RG-13
74
0,66 --------
--------
67
2,18
5,25
7,55
10,80
15,80
25,60
54,00
10,70
RG-14
52
0,66 --------
--------
98,40
1,35
3,28
4,60
6,55
10,20
18,00
41,00
13,90
RG-17
52
0,66
11.000
67
0,80
2,05
3,15
4,90
7,85
14,40
31,10
22,10
RG-18
RG-19
RG-20
52
52
52
0,66 -------0,66 -------0,66 --------
----------------------
100
100
100
0,80
0,55
0,55
2,05
1,50
1,50
3,15
2,30
2,30
4,90
3,70
3,70
7,85
6,05
6,05
14,40
11,80
11,80
31,10
25,30
25,30
24,00
28,50
30,40
RG-21
53
0,66 --------
--------
98 14,40 30,50 47,70
59,00
85,30
141,00
279,00
8,50
RG-34
RG-35
75
75
0,66 -------0,66 --------
---------------
67
67
1,05
0,80
4,60
2,80
6,90
4,15
10,80
6,40
19,00
11,50
52,50
28,20
15,90
24,00
RG-55
53,50
0,66
PE
1.900
93
3,94 10,50 15,80
23,00
32,80
54,10
100,00
5,30
RG-58
50
0,66
PE
1.900
93
4,60 10,80 16,10
24,30
39,40
78,70
177,00
5,00
RG-59
