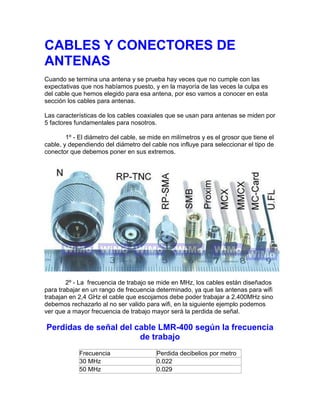

1. CABLES Y CONECTORES DE
ANTENAS
Cuando se termina una antena y se prueba hay veces que no cumple con las
expectativas que nos habíamos puesto, y en la mayoría de las veces la culpa es
del cable que hemos elegido para esa antena, por eso vamos a conocer en esta
sección los cables para antenas.
Las características de los cables coaxiales que se usan para antenas se miden por
5 factores fundamentales para nosotros.
1º - El diámetro del cable, se mide en milímetros y es el grosor que tiene el
cable, y dependiendo del diámetro del cable nos influye para seleccionar el tipo de
conector que debemos poner en sus extremos.
2º - La frecuencia de trabajo se mide en MHz, los cables están diseñados
para trabajar en un rango de frecuencia determinado, ya que las antenas para wifi
trabajan en 2,4 GHz el cable que escojamos debe poder trabajar a 2.400MHz sino
debemos rechazarlo al no ser valido para wifi, en la siguiente ejemplo podemos
ver que a mayor frecuencia de trabajo mayor será la perdida de señal.
Perdidas de señal del cable LMR-400 según la frecuencia
de trabajo
Frecuencia Perdida decibelios por metro
30 MHz 0.022
50 MHz 0.029

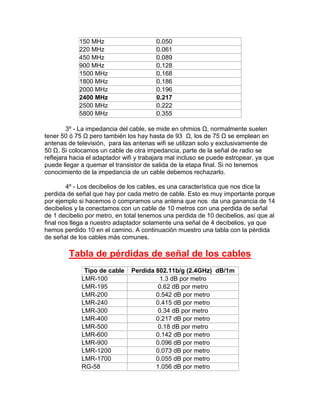

2. 150 MHz 0.050
220 MHz 0.061
450 MHz 0.089
900 MHz 0.128
1500 MHz 0.168
1800 MHz 0.186
2000 MHz 0.196
2400 MHz 0.217
2500 MHz 0.222
5800 MHz 0.355
3º - La impedancia del cable, se mide en ohmios Ω, normalmente suelen
tener 50 ó 75 Ω pero también los hay hasta de 93 Ω, los de 75 Ω se emplean en
antenas de televisión, para las antenas wifi se utilizan solo y exclusivamente de
50 Ω. Si colocamos un cable de otra impedancia, parte de la señal de radio se
reflejara hacia el adaptador wifi y trabajara mal incluso se puede estropear, ya que
puede llegar a quemar el transistor de salida de la etapa final. Si no tenemos
conocimiento de la impedancia de un cable debemos rechazarlo.
4º - Los decibelios de los cables, es una característica que nos dice la
perdida de señal que hay por cada metro de cable. Esto es muy importante porque
por ejemplo si hacemos ó compramos una antena que nos da una ganancia de 14
decibelios y la conectamos con un cable de 10 metros con una perdida de señal
de 1 decibelio por metro, en total tenemos una perdida de 10 decibelios, así que al
final nos llega a nuestro adaptador solamente una señal de 4 decibelios, ya que
hemos perdido 10 en el camino. A continuación muestro una tabla con la pérdida
de señal de los cables más comunes.
Tabla de pérdidas de señal de los cables
Tipo de cable Perdida 802.11b/g (2.4GHz) dB/1m
LMR-100 1.3 dB por metro
LMR-195 0.62 dB por metro
LMR-200 0.542 dB por metro
LMR-240 0.415 dB por metro
LMR-300 0.34 dB por metro
LMR-400 0.217 dB por metro
LMR-500 0.18 dB por metro
LMR-600 0.142 dB por metro
LMR-900 0.096 dB por metro
LMR-1200 0.073 dB por metro
LMR-1700 0.055 dB por metro
RG-58 1.056 dB por metro

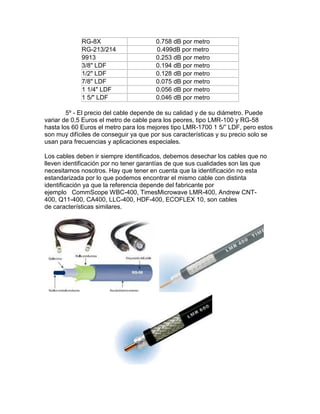

3. RG-8X 0.758 dB por metro
RG-213/214 0.499dB por metro
9913 0.253 dB por metro
3/8" LDF 0.194 dB por metro
1/2" LDF 0.128 dB por metro
7/8" LDF 0.075 dB por metro
1 1/4" LDF 0.056 dB por metro
1 5/" LDF 0.046 dB por metro
5º - El precio del cable depende de su calidad y de su diámetro. Puede
variar de 0,5 Euros el metro de cable para los peores, tipo LMR-100 y RG-58
hasta los 60 Euros el metro para los mejores tipo LMR-1700 1 5/” LDF, pero estos
son muy difíciles de conseguir ya que por sus características y su precio solo se
usan para frecuencias y aplicaciones especiales.
Los cables deben ir siempre identificados, debemos desechar los cables que no
lleven identificación por no tener garantías de que sus cualidades son las que
necesitamos nosotros. Hay que tener en cuenta que la identificación no esta
estandarizada por lo que podemos encontrar el mismo cable con distinta
identificación ya que la referencia depende del fabricante por
ejemplo CommScope WBC-400, TimesMicrowave LMR-400, Andrew CNT-
400, Q11-400, CA400, LLC-400, HDF-400, ECOFLEX 10, son cables
de características similares.

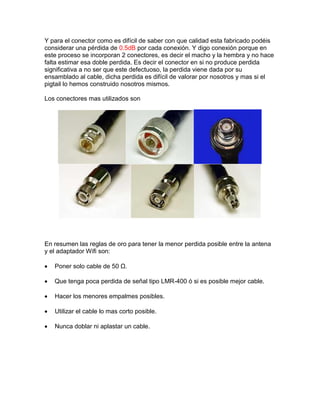

4. Y para el conector como es difícil de saber con que calidad esta fabricado podéis
considerar una pérdida de 0.5dB por cada conexión. Y digo conexión porque en
este proceso se incorporan 2 conectores, es decir el macho y la hembra y no hace
falta estimar esa doble perdida. Es decir el conector en si no produce perdida
significativa a no ser que este defectuoso, la perdida viene dada por su
ensamblado al cable, dicha perdida es difícil de valorar por nosotros y mas si el
pigtail lo hemos construido nosotros mismos.
Los conectores mas utilizados son
En resumen las reglas de oro para tener la menor perdida posible entre la antena
y el adaptador Wifi son:
 Poner solo cable de 50 Ω.
 Que tenga poca perdida de señal tipo LMR-400 ó si es posible mejor cable.
 Hacer los menores empalmes posibles.
 Utilizar el cable lo mas corto posible.
 Nunca doblar ni aplastar un cable.
