Este documento presenta la norma ANSI/TIA/EIA-568-B, la cual especifica los requisitos para sistemas de cableado estructurado. Se divide en tres secciones: la 568-B.1 cubre requisitos generales; la 568-B.2 especifica categorías de cables de par trenzado y sus componentes; la 568-B.3 cubre componentes de cableado de fibra óptica. También presenta preguntas sobre estas normas y referencias electrónicas.

1. EQUIPO 5
ALBAVERA GOZALEZ LUIS FELIPE
RIVERA RODRIGUEZ VICENTE
VARGAS BENITEZ JOCABED
Iguala, Gro. México
Tel/FAX. 01 733 33 4 06 94

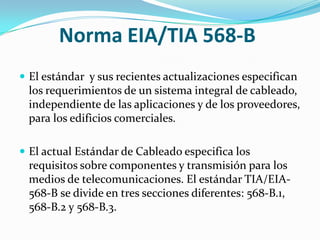

2. Norma EIA/TIA 568-B
 El estándar y sus recientes actualizaciones especifican
los requerimientos de un sistema integral de cableado,
independiente de las aplicaciones y de los proveedores,
para los edificios comerciales.
 El actual Estándar de Cableado especifica los
requisitos sobre componentes y transmisión para los
medios de telecomunicaciones. El estándar TIA/EIA-
568-B se divide en tres secciones diferentes: 568-B.1,
568-B.2 y 568-B.3.

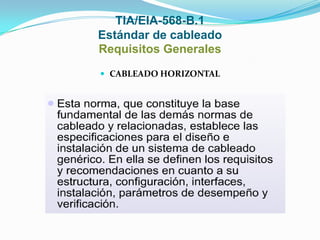

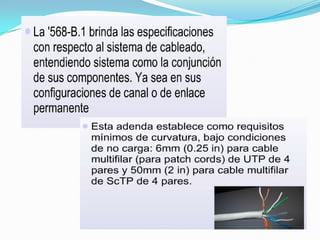

3. TIA/EIA-568-B.1
Estándar de cableado
Requisitos Generales
 CABLEADO HORIZONTAL

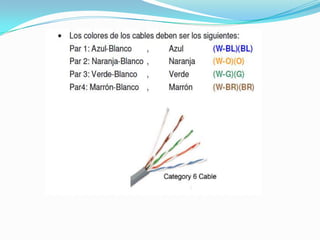

5. ANSI/TIA/EIA-568-B.2
Componentes de cableado

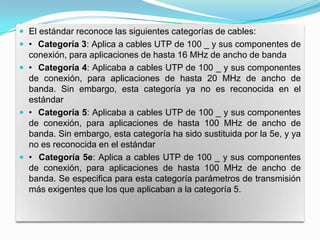

6.  El estándar reconoce las siguientes categorías de cables:
 • Categoría 3: Aplica a cables UTP de 100 _ y sus componentes de
conexión, para aplicaciones de hasta 16 MHz de ancho de banda
 • Categoría 4: Aplicaba a cables UTP de 100 _ y sus componentes
de conexión, para aplicaciones de hasta 20 MHz de ancho de
banda. Sin embargo, esta categoría ya no es reconocida en el
estándar
 • Categoría 5: Aplicaba a cables UTP de 100 _ y sus componentes
de conexión, para aplicaciones de hasta 100 MHz de ancho de
banda. Sin embargo, esta categoría ha sido sustituida por la 5e, y ya
no es reconocida en el estándar
 • Categoría 5e: Aplica a cables UTP de 100 _ y sus componentes
de conexión, para aplicaciones de hasta 100 MHz de ancho de
banda. Se especifica para esta categoría parámetros de transmisión
más exigentes que los que aplicaban a la categoría 5.

7.  • Categoría 6: Aplica a cables UTP de 100 _ y sus componentes de
conexión, para aplicaciones de hasta 200 MHz de ancho de banda.
Se especifica para esta categoría parámetros de transmisión hasta
los 250 MHz.
 • Categoría 6A: La categoría 6A fue recientemente estandarizada,
en marzo de 2008, en la recomendación TIA 568-B.2-10. Aplica a
cables UTP de 100 _ y sus componentes de conexión, soportando
aplicaciones de hasta 500 MHz de ancho de banda, diseñado para 10
Giga bit Ethernet. En marzo de 2007 fue aprobada la guía TIA/EIA
TSB-155 [3], la que especifica métodos para evaluar el soporte de
aplicaciones 10GBase-T en sistemas de cableados Categoría 6. Esta
guía indica como realizar medidas en el rango extendido de
frecuencias de 250 a 500 MHz., así como requerimientos adicionales
de AXT (Alien Cross Talk) necesarios para soportar aplicaciones de
10 GBase-T. Dado que los sistemas categoría 6 no fueron diseñados
originalmente para llegar a estas frecuencias, las distancias
máximas soportadas (en aplicaciones de hasta 500 MHz) pueden
ser menores a 100 m.

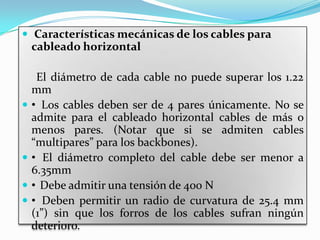

8.  Características mecánicas de los cables para
cableado horizontal
El diámetro de cada cable no puede superar los 1.22
mm
 • Los cables deben ser de 4 pares únicamente. No se
admite para el cableado horizontal cables de más o
menos pares. (Notar que si se admiten cables
“multipares” para los backbones).
 • El diámetro completo del cable debe ser menor a
6.35mm
 • Debe admitir una tensión de 400 N
 • Deben permitir un radio de curvatura de 25.4 mm
(1”) sin que los forros de los cables sufran ningún
deterioro.

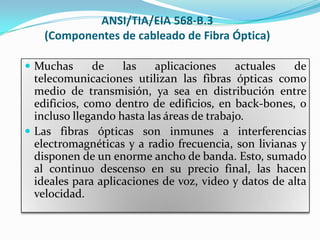

10. ANSI/TIA/EIA 568-B.3
(Componentes de cableado de Fibra Óptica)
 Muchas de las aplicaciones actuales de
telecomunicaciones utilizan las fibras ópticas como
medio de transmisión, ya sea en distribución entre
edificios, como dentro de edificios, en back-bones, o
incluso llegando hasta las áreas de trabajo.
 Las fibras ópticas son inmunes a interferencias
electromagnéticas y a radio frecuencia, son livianas y
disponen de un enorme ancho de banda. Esto, sumado
al continuo descenso en su precio final, las hacen
ideales para aplicaciones de voz, video y datos de alta
velocidad.

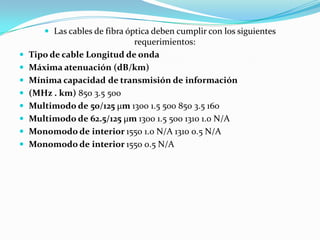

11.  Las cables de fibra óptica deben cumplir con los siguientes
requerimientos:
 Tipo de cable Longitud de onda
 Máxima atenuación (dB/km)
 Mínima capacidad de transmisión de información
 (MHz . km) 850 3.5 500
 Multimodo de 50/125 μm 1300 1.5 500 850 3.5 160
 Multimodo de 62.5/125 μm 1300 1.5 500 1310 1.0 N/A
 Monomodo de interior 1550 1.0 N/A 1310 0.5 N/A
 Monomodo de interior 1550 0.5 N/A

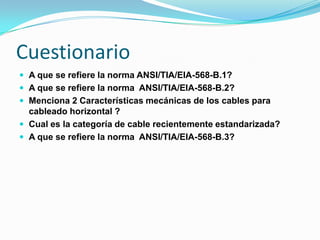

12. Cuestionario
 A que se refiere la norma ANSI/TIA/EIA-568-B.1?
 A que se refiere la norma ANSI/TIA/EIA-568-B.2?
 Menciona 2 Características mecánicas de los cables para
cableado horizontal ?
 Cual es la categoría de cable recientemente estandarizada?
 A que se refiere la norma ANSI/TIA/EIA-568-B.3?

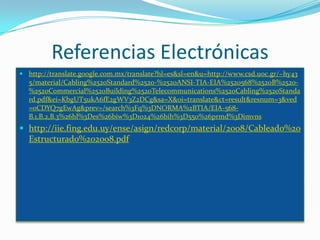

13. Referencias Electrónicas
