1. CALDERAS:
CARACTERÍSTICAS
Y DATOS
TÉCNICOS

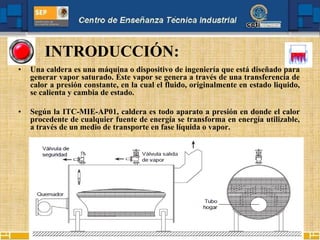

2. • Una caldera es una máquina o dispositivo de ingeniería que está diseñado para
generar vapor saturado. Éste vapor se genera a través de una transferencia de
calor a presión constante, en la cual el fluido, originalmente en estado liquido,
se calienta y cambia de estado.
• Según la ITC-MIE-AP01, caldera es todo aparato a presión en donde el calor
procedente de cualquier fuente de energía se transforma en energía utilizable,
a través de un medio de transporte en fase líquida o vapor.
INTRODUCCIÓN:

3. • Las calderas son un caso particular de intercambiadores de calor, en las cuales
se produce un cambio de fase. Además son recipientes a presión, por lo cual
son construidas en parte con acero laminado a semejanza de muchos
contenedores de gas.
• Generar electricidad a través de de un ciclo Rankine. Las calderas son parte
fundamental de las centrales termoeléctricas.

4. Tipos de caldera:
• Acuotubulares: son aquellas en las que el fluido de
trabajo se desplaza a través de tubos durante su
calentamiento. Son las más utilizadas en las
centrales termoeléctricas, ya que permiten altas
presiones de salida y gran capacidad de
generación.

5. Tipos de caldera:
• Pirotubulares: en este tipo el fluido en estado
líquido se encuentra en un recipiente, y es
atravesado por tubos por los cuales circula fuego y
gases producto de un proceso de combustión.

6. Términos de una caldera:
• Agua de alimentación: Es el agua de entrada que alimenta el
sistema, generalmente agua de pozo o agua de red.
• Agua de condensado: Es el agua que proviene del estanque
condensador y que representa la calidad del vapor.
• Vapor seco: Vapor de óptimas condiciones.
• Vapor húmedo: Vapor con arrastre de espuma proveniente de
una agua de alcalinidad elevada.

7. Elementos y componentes de una
caldera:
• Condensador: Sistema que permite condensar el vapor.
Figura 1: Condensador de paso simple o de un solo paso.

8. Elementos y componentes de una
caldera:
• Estanque de acumulación: Es el estanque de acumulación
y distribución de vapor.

9. Elementos y componentes de una
caldera:
• Desaireador: es el sistema que expulsa los gases a la
atmósfera.

10. Elementos y componentes de una
caldera:
• Purga de fondo: Evacuación de lodos y
concentrado del fondo de la caldera.

11. Elementos y componentes de una
caldera:
• Purga de superficie: Evacuación de sólidos disueltos desde
el nivel de agua de la caldera.

12. Elementos y componentes de una
caldera:
• Fogón: Alma de combustión del sistema.

13. Elementos y componentes de una
caldera:
• Combustible: Comburente que se transforma en energía
calórica que permite la vaporización.

14. Elementos y componentes de una
caldera:
• Agua de calderas: Agua de circuito interior de la caldera
cuyas características dependen de los ciclos y del agua de
entrada.

15. Elementos y componentes de una
caldera:
• Ciclos de concentración: Número de veces que se concentra
el agua de caldera respecto del agua de alimentación.
• Alcalinidad: Nivel de salinidad expresada en ppm de
CaCO3 que confiere una concentración de iones
carbonatos e hidróxilos que determina el valor de pH de
funcionamiento de una caldera, generalmente desde 10,5 a
11.5.
• Desoxigenación: Tratamiento químico que elimina el
oxígeno del agua de calderas.

16. Formas de Una Caldera:

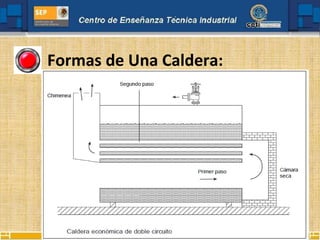

17. Formas de Una Caldera:

18. Formas de Una Caldera:

19. Formas de Una Caldera:

20. Formas de Una Caldera:

21. Formas de Una Caldera:

22. Formas de Una Caldera Acuotubular:

23. Formas de Una Caldera Acuotubular:

24. Formas de Una Caldera Acuotubular:

25. Formas de Una Caldera Acuotubular:

26. Formas de Una Caldera Acuotubular:

27. Comportamiento de la Caldera:

28. Definición:
• Incrustación: Sedimentación de sólidos con formación de
núcleos cristalinos o amorfos de sulfato, carbonato o
silicato de magnesio y calcio que merman la eficiencia de
funcionamiento de la caldera.

29. Definición:
• Dispersante: Sistema químico que mantiene los sólidos
descohesionados ante un evento de incrustación.
• Antiincrustante: Sistema químico que permite permanecer a los
sólidos incrustantes en solución.
• Anticorrosivo: Sistema químico que brinda protección por formación
de films protectivos ante iones corrosivos presentes en el agua.

30. Accesorios Externos de una Caldera:

31. Accesorios Externos de una Caldera:

32. Accesorios Externos de una Caldera:

33. Accesorios Externos de una Caldera:

34. Accesorios Externos de una Caldera:

35. Accesorios Externos de una Caldera:

36. Accesorios Externos de una Caldera:

37. Accesorios Externos de una Caldera:

38. Accesorios Externos de una Caldera:

39. Accesorios Externos de una Caldera:

40. Cuestionario:
1. ¿Que es una Caldera?
2. ¿Qué es una caldera Acuotubular?
3. ¿Qué es una caldera Pirotubular?
4. ¿Qué es el agua de Condensado?
5. ¿Qué función realiza un condensador?
6. ¿Para qué sirve el desaireador?
7. ¿Qué función realiza la purga de Superficie?
8. ¿Cuál es el combustible más común usado en calderas?
9. ¿Qué es la Incrustación?
10. ¿Qué es un Dispersante?
