Una caldera es un dispositivo diseñado para generar vapor saturado a presión constante, siendo parte fundamental de las centrales termoeléctricas. Existen dos tipos principales: acuotubulares, que permiten altas presiones y gran capacidad de generación, y pirotubulares, donde el líquido atraviesa tubos caliente por gases de combustión. Los componentes clave incluyen el condensador, estanque de acumulación, y sistemas de purga y desaireación, todos fundamentales para su funcionamiento eficiente.

1. CALDERAS José Antonio González Moreno

2. Definición: Una caldera es una máquina o dispositivo de ingeniería que está diseñado para generar vapor saturado. Éste vapor se genera a través de una transferencia de calor a presión constante, en la cual el fluido, originalmente en estado liquido, se calienta y cambia de estado. Según la ITC-MIE-AP01, caldera es todo aparato a presión en donde el calor procedente de cualquier fuente de energía se transforma en energía utilizable, a través de un medio de transporte en fase líquida o vapor. Las calderas son un caso particular de intercambiadores de calor, en las cuales se produce un cambio de fase. Además son recipientes a presión, por lo cual son construidas en parte con acero laminado a semejanza de muchos contenedores de gas. Generar electricidad a través de de un ciclo Rankine. Las calderas son parte fundamental de las centrales termoeléctricas.

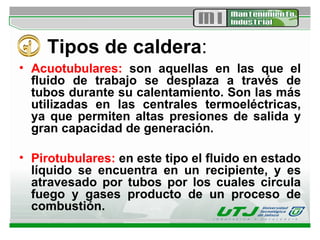

3. Tipos de caldera : Acuotubulares: son aquellas en las que el fluido de trabajo se desplaza a través de tubos durante su calentamiento. Son las más utilizadas en las centrales termoeléctricas, ya que permiten altas presiones de salida y gran capacidad de generación. Pirotubulares: en este tipo el fluido en estado líquido se encuentra en un recipiente, y es atravesado por tubos por los cuales circula fuego y gases producto de un proceso de combustión.

4. Términos de una caldera : Agua de alimentación : Es el agua de entrada que alimenta el sistema, generalmente agua de pozo o agua de red. Agua de condensado : Es el agua que proviene del estanque condensador y que representa la calidad del vapor. Vapor seco : Vapor de óptimas condiciones. Vapor húmedo : Vapor con arrastre de espuma proveniente de una agua de alcalinidad elevada.

5. Elementos y componentes de una caldera: Condensador : Sistema que permite condensar el vapor. Figure 18: Condensador de paso simple o de un solo paso.

6. Elementos y componentes de una caldera: Estanque de acumulación : Es el estanque de acumulación y distribución de vapor.

7. Elementos y componentes de una caldera: Desaireador: es el sistema que expulsa los gases a la atmósfera.

8. Elementos y componentes de una caldera: Purga de fondo: Evacuación de lodos y concentrado del fondo de la caldera.

9. Elementos y componentes de una caldera: Purga de superficie: Evacuación de sólidos disueltos desde el nivel de agua de la caldera.

10. Elementos y componentes de una caldera: Fogón: Alma de combustión del sistema.

11. Elementos y componentes de una caldera: Combustible : Comburente que se transforma en energía calórica que permite la vaporización.

12. Elementos y componentes de una caldera: Agua de calderas: Agua de circuito interior de la caldera cuyas características dependen de los ciclos y del agua de entrada.

13. Elementos y componentes de una caldera: Ciclos de concentración: Número de veces que se concentra el agua de caldera respecto del agua de alimentación. Alcalinidad: Nivel de salinidad expresada en ppm de CaCO 3 que confiere una concentración de iones carbonatos e hidróxilos que determina el valor de pH de funcionamiento de una caldera, generalmente desde 10,5 a 11.5. Desoxigenación: Tratamiento químico que elimina el oxígeno del agua de calderas.

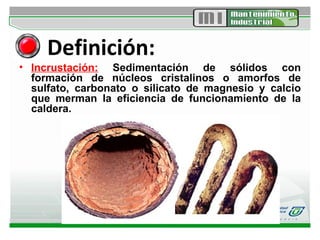

14. Definición: Incrustación: Sedimentación de sólidos con formación de núcleos cristalinos o amorfos de sulfato, carbonato o silicato de magnesio y calcio que merman la eficiencia de funcionamiento de la caldera.

15. Definición: Dispersante: Sistema químico que mantiene los sólidos descohesionados ante un evento de incrustación. Antiincrustante: Sistema químico que permite permanecer a los sólidos incrustantes en solución. Anticorrosivo: Sistema químico que brinda protección por formación de films protectivos ante iones corrosivos presentes en el agua.
