1. Calibración del transmisor de presión
diferencial (FT)

2. Profesor:
Josué Damián
Andrade

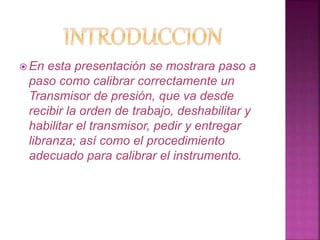

3. En esta presentación se mostrara paso a
paso como calibrar correctamente un
Transmisor de presión, que va desde
recibir la orden de trabajo, deshabilitar y
habilitar el transmisor, pedir y entregar
libranza; así como el procedimiento
adecuado para calibrar el instrumento.

4. I. Recibir la OT del supervisor de Instrumentación.
II. Revisar la bitácora de calibraciones del
instrumento, para poder saber si el instrumento
a calibrar tiene algún detalle en su
funcionamiento y así tomar precauciones.
III. Revisar el área donde esta instalado el
instrumento consultando el DTI correspondiente
al proceso que maneja.
IV. Tomar las herramientas y materiales que se van
a utilizar para calibrar, tomando el cuenta el
área en el que esta instalado el instrumento.
V. Pedir libranza al supervisor de Operación para
poder manipular el instrumento con seguridad.

6. vi. Abrir la válvula igualadora, cerrar la toma
de alta.
vii. El operador cierra las tomas de alta y baja
del proceso.
viii. Purgar las cámaras del transmisor y
lavarlas con agua (en caso de fluidos
conocidos o desconocidos).
ix. Quitar las tomas del proceso.
x. Desconectar eléctricamente el transmisor e
identificar las terminales con cinta.

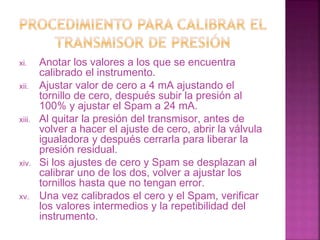

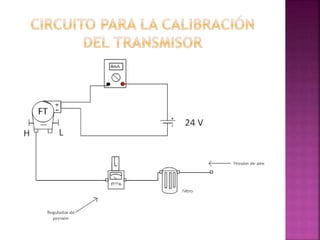

8. xi. Anotar los valores a los que se encuentra
calibrado el instrumento.
xii. Ajustar valor de cero a 4 mA ajustando el
tornillo de cero, después subir la presión al
100% y ajustar el Spam a 24 mA.
xiii. Al quitar la presión del transmisor, antes de
volver a hacer el ajuste de cero, abrir la válvula
igualadora y después cerrarla para liberar la
presión residual.
xiv. Si los ajustes de cero y Spam se desplazan al
calibrar uno de los dos, volver a ajustar los
tornillos hasta que no tengan error.
xv. Una vez calibrados el cero y el Spam, verificar
los valores intermedios y la repetibilidad del
instrumento.

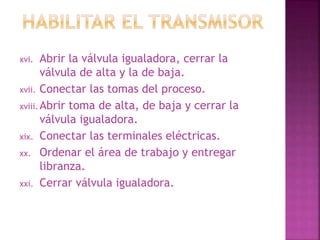

9. xvi. Abrir la válvula igualadora, cerrar la
válvula de alta y la de baja.
xvii. Conectar las tomas del proceso.
xviii. Abrir toma de alta, de baja y cerrar la
válvula igualadora.
xix. Conectar las terminales eléctricas.
xx. Ordenar el área de trabajo y entregar
libranza.
xxi. Cerrar válvula igualadora.
