1. Cartografía de la región Mare
Moscoviense, lado oculto de la luna
y diseño de recorridos para futuras
expediciones
Abigail Calzada Díaz 1,2
Dr. Scott Mest 3,4
1 Universidad de Oviedo
2 International Space University, Estrasburgo. Francia.
3 Lunar and Planetary Institute, Houston, TX. EEUU.
4 NASA Goddard SFC, Greenbelt, MD. EEUU
1

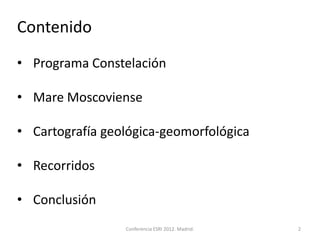

2. Contenido
• Programa Constelación
• Mare Moscoviense
• Cartografía geológica-geomorfológica
• Recorridos
• Conclusión
Conferencia ESRI 2012. Madrid. 2

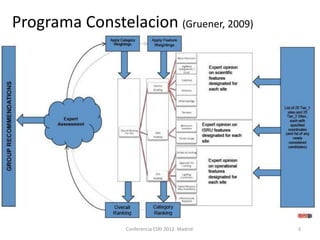

3. Programa Constelacion (Gruener, 2009)
Conferencia ESRI 2012. Madrid. 3

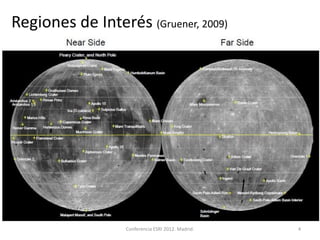

4. Regiones de Interés (Gruener, 2009)
Conferencia ESRI 2012. Madrid. 4

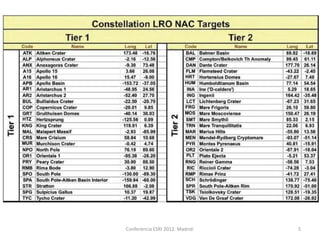

5. Conferencia ESRI 2012. Madrid. 5

6. Mare Moscoviense
(26.2° lat 150.5° long)
6

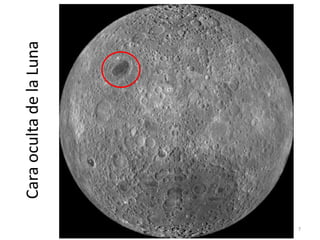

7. Cara oculta de la Luna
7

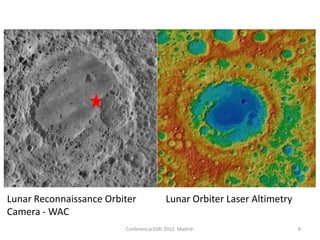

8. Lunar Reconnaissance Orbiter Lunar Orbiter Laser Altimetry
Camera - WAC
Conferencia ESRI 2012. Madrid. 8

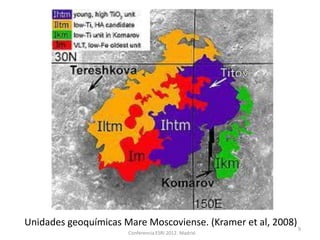

9. Unidades geoquímicas Mare Moscoviense. (Kramer et al, 2008)
9
Conferencia ESRI 2012. Madrid.

10. Cartografía
geológica-geomorfológica
10

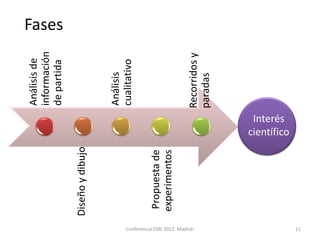

11. Análisis de
información
Fases
de partida
Diseño y dibujo
Análisis
cualitativo
Propuesta de
experimentos
Conferencia ESRI 2012. Madrid.
Recorridos y
paradas
Interés
científico
11

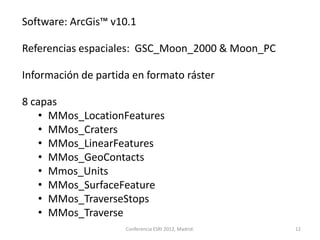

12. Software: ArcGis™ v10.1
Referencias espaciales: GSC_Moon_2000 & Moon_PC
Información de partida en formato ráster
8 capas
• MMos_LocationFeatures
• MMos_Craters
• MMos_LinearFeatures
• MMos_GeoContacts
• Mmos_Units
• MMos_SurfaceFeature
• MMos_TraverseStops
• MMos_Traverse
Conferencia ESRI 2012, Madrid. 12

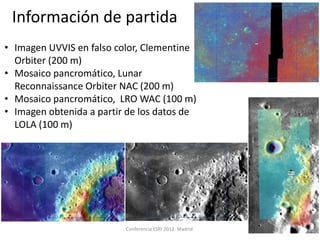

13. Información de partida
• Imagen UVVIS en falso color, Clementine
Orbiter (200 m)
• Mosaico pancromático, Lunar
Reconnaissance Orbiter NAC (200 m)
• Mosaico pancromático, LRO WAC (100 m)
• Imagen obtenida a partir de los datos de
LOLA (100 m)
Conferencia ESRI 2012. Madrid. 13

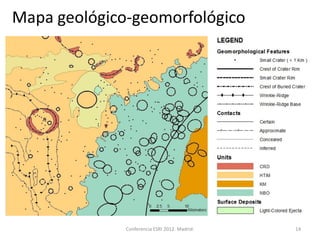

14. Mapa geológico-geomorfológico
Conferencia ESRI 2012. Madrid. 14

15. Recorridos
15

16. Experimentos
• Geología general
• Toma de muestras
• Fotografía
• Caracterización in-situ
• Métodos geofísicos
• Gravimetría absoluta
• Gravimetría relativa
• Magnetometría
• Sismicidad
• Perforación
• Extracción de testigos
• Propiedades eléctricas
• Propiedades y gradiente térmico
Conferencia ESRI 2012. Madrid. 16

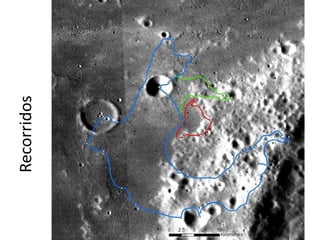

17. Recorridos
17

18. Paradas
18

19. Conclusión
19

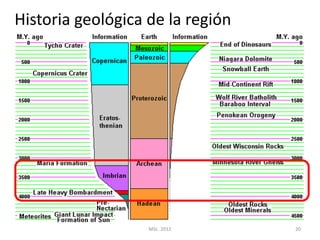

20. Historia geológica de la región
MSc. 2012 20

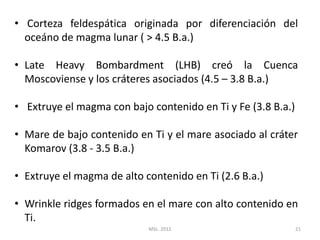

21. • Corteza feldespática originada por diferenciación del
oceáno de magma lunar ( > 4.5 B.a.)
• Late Heavy Bombardment (LHB) creó la Cuenca
Moscoviense y los cráteres asociados (4.5 – 3.8 B.a.)
• Extruye el magma con bajo contenido en Ti y Fe (3.8 B.a.)
• Mare de bajo contenido en Ti y el mare asociado al cráter
Komarov (3.8 - 3.5 B.a.)
• Extruye el magma de alto contenido en Ti (2.6 B.a.)
• Wrinkle ridges formados en el mare con alto contenido en
Ti.
MSc. 2012 21

22. Mapas de las regiones con posible interés
científico en la Luna.
Nos permiten una mejor comprensión de las
características y relaciones geológicas de la
zona de estudio.
De gran utilidad a la hora de diseñar
experimentos, planificar recorridos así como
para seleccionar posibles zonas de interés para
futuras misiones.
Aumenta nuestro conocimiento sobre el origen
y evolución del Sistema Solar y sus cuerpos
rocosos.
Conferencia ESRI 2012. Madrid. 22

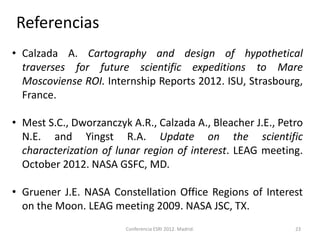

23. Referencias
• Calzada A. Cartography and design of hypothetical
traverses for future scientific expeditions to Mare
Moscoviense ROI. Internship Reports 2012. ISU, Strasbourg,
France.
• Mest S.C., Dworzanczyk A.R., Calzada A., Bleacher J.E., Petro
N.E. and Yingst R.A. Update on the scientific
characterization of lunar region of interest. LEAG meeting.
October 2012. NASA GSFC, MD.
• Gruener J.E. NASA Constellation Office Regions of Interest
on the Moon. LEAG meeting 2009. NASA JSC, TX.
Conferencia ESRI 2012. Madrid. 23
