1. La cámara de video
Tipos de cámara, ópticas y lentes

2. La cámara de video y sus
componentes
 La cámara de video es un aparato
concebido para la producción de
imágenes electrónicas que pueden ser
reproducidas directamente en un
monitor o grabadas en una cinta de
video.

3. Cómo operan las cámaras de
TV/video
 Más allá de la complejidad electrónica, ,
todas las cámaras constan de tres
partes principales:
 1. Unidad óptica
 2. Mecanismo de registro de imagen
 3. Visor

4. Cómo operan las cámaras de
TV/video
Óptica
Visor
Cuerpo

5. Cómo operan las cámaras de
TV/video
 Todas las cámaras, sean digitales o
análogas, grandes o pequeñas,
trabajan bajo el mismo principio:
convierten una imagen óptica en
señales eléctricas.

6. Tipos de cámara
 1. Cámaras de circuito cerrado: para
funciones de vigilancia y control en
instituciones.
 2. Cámaras domésticas: para ser
operadas fácilmente por aficionados; de
bajo costo.
 3. Cámaras portátiles profesionales:
diseñadas para trabajar en exteriores,
pequeñas y ligeras.
 4. Cámaras de estudio profesional:
utilizadas en producción de estudio. De
mayor tamaño y peso.

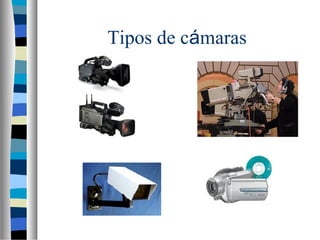

7. Tipos de cámaras

8. Sistema óptico
 Todas las cámaras están equipadas
con un sistema de lente que capta la
luz reflejada desde los objetos.
Constituye la esencia de la cámara.
Tiene tres mecanismos manuales o
automáticos que sirven para su ajuste.
 Foco, iris y zoom.

9. Sistema óptico
El sistema del lente afecta los siguientes ajustes:
1. Definición (foco)
2. Lo que aparece bien definido (distancia focal)
3. Lo que abarca la escena (ángulo)
4. La brillantez de la imagen (exposición)
Óptica Panasonic AG HCM 80

10. Sistema óptico
 Las cámaras cuentan con dos mecanismos:
uno controla el paso de la luz y otro para la
distancia focal, el cual dará potencialidad de
acercamiento o de alejamiento a la imagen.
 La distancia focal es el tamaño de la imagen
que se obtenga en la pantalla, depende del
tamaño del objetivo y qué tan cerca esté de
él, así como en la distancia focal del lente
que se esté usando.

11. Sistema óptico

12. Sistema óptico
 Lente normal: perspectiva natural, movimiento
de cámara estable y profundidad de campo.
Dificultad en espacios pequeños.
 Lente telefoto: Objeto se percibe más cercano,
profundidad más reducida.
 Gran angular: Mayor cobertura a distancias
cercanas, enfoca fácilmente, profundidad
exagerada
 Zooms: selecciona cualquier longitud focal,
cambia tamaño de imagen, selecciona cualquier
ángulo, manual o automático.

13. Sistema óptico
Telefoto

14. Sistema óptico
Gran angular

15. El enfoque
 Salvo excepciones, tratamos de
mantener un objeto enfocado tan
nítidamente como sea posible.
 Cuando se realizan tomas de rostros,
utilizar los ojos, dientes o cabellos para
juzgar la definición. En tomas más
lejanas, utilizar la vestimenta para
verificar el foco.

16. El foco
Esté atento a no enfocar inadvertidamente detalles
prominentes del fondo, mientras el tema principal
menos definido permanece difuso.

17. El foco
En la mayoría de las situaciones, se ajusta la apertura del
objetivo para corregir la exposición: reducción de la apertura
del iris o diafragma (luz intensa); abriéndola con poca luz. A
veces en que se puede querer seleccionar para presentar el
tema de modo particular.

18. Foco Selectivo
Foco profundo
Se muestra la escena
desde el plano más
cerrado hasta la distancia
más cercana con buena
definición. (Se cierra el
diafragma pero se necesita
buena luz).
Foco superficial
Para aislar un tema
cercano con un fondo
borros, una apertura
grande del objetivo para
restringir la profundidad
enfocada

19. El enfoque

20. Sistema óptico
 Profundidad de campo: es el espacio
comprendido entre el primero y el
último objeto que aparecen enfocados.
Depende de:
 1. La distancia a la cual el objeto se
enfoca.
 2. El ángulo de la toma.
 3. El iris.

21. Sistema óptico
