El documento describe el campo eléctrico y sus propiedades. Define el campo eléctrico como una propiedad del espacio que surge debido a la presencia de cargas eléctricas y explica cómo afecta a otras cargas. Detalla la intensidad del campo eléctrico producido por diferentes configuraciones de cargas puntuales, esféricas, planas y lineales, así como el principio de superposición. También describe cómo se representan gráficamente las líneas de campo eléctrico.

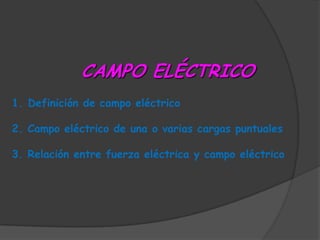

1. CAMPO ELÉCTRICODefinición de campo eléctrico2. Campo eléctrico de una o varias cargas puntuales3. Relación entre fuerza eléctrica y campo eléctrico

2. Concepto de campoSurge para explicar la forma de interacción entre cuerpos en ausencia de contacto físico y sin medios de sustentación para las posibles interacciones. La acción a distancia se explica, entonces, mediante efectos provocados por la entidad causante de la interacción, sobre el espacio mismo que la rodea, permitiendo asignar a dicho espacio propiedades medibles.Ejemplo: el campo gravitacional rodea la Tierra.

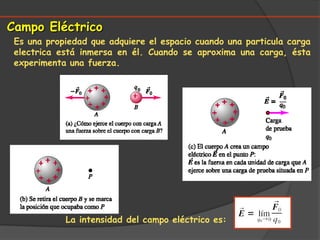

3. El campo gravitacional atrae a todo cuerpo de masa m sobre la Tierra.Campo EléctricoEs una propiedad que adquiere el espacio cuando una particula carga electrica está inmersa en él. Cuando se aproxima una carga, ésta experimenta una fuerza.La intensidad del campo eléctrico es:

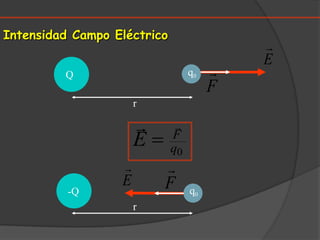

4. Intensidad Campo Eléctricoq0Qrq0-Qr

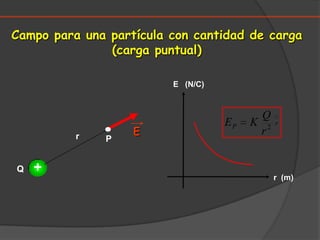

5. E (N/C)r (m)Campo para una partícula con cantidad de carga (carga puntual)ErP+Q

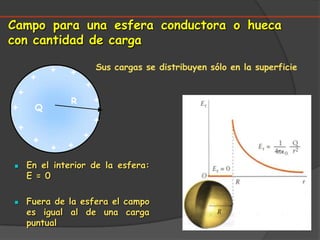

6. Campo para una esfera conductora o hueca con cantidad de cargaSus cargas se distribuyen sólo en la superficie++++++R+Q++++++En el interior de la esfera: E = 0

7. Fuera de la esfera el campo es igual al de una carga puntualCampo para una esfera no conductora y maciza[ ]Dentro de la esferaFuera de la esfera

8. Campo para una placa conductora infinita : densidad superficial de cargaE (N/C)+ ++ ++ ++ ++ ++ + + ++ ++ + r (m)

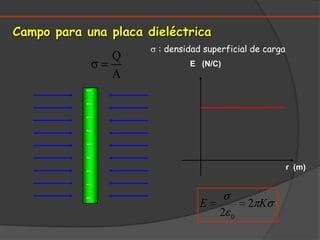

9. Campo para una placa dieléctrica : densidad superficial de cargaE (N/C)– – – – – – – – – r (m)

10. Campo para placas paralelas infinitasLos campos eléctricos se superponen en cada región Entre las placas: E = / 0 = 4K = q/A, densidad superficial de cargaSi + = -, fuera de las placas: E = 0

11. Campo para una carga linealLurQdEPP0dqr

12. Principio de SuperposiciónE3EPQ1P+E1E2–Q2+Q3

13. Líneas de FuerzaLas líneas de fuerza eléctricas indican la dirección y el sentido en que se movería una carga de prueba positiva si se situara en un campo eléctrico. Para cargas puntuales, E tiene dirección radial

14. Líneas de FuerzaEl campo electrico es tangente a la linea de campo en cada puntoa cada punto del espacio le corresponde un unico valor de campoLas de campo empiezan el las cargas positivas y terminan en las cargas negativas Numero de lineas es proporcional a la cargaLa densidad de lineas es proporcional a la magnitud del campo electrico

15. Líneas de Fuerza para dos cargas puntualesPor medio del uso de aceite, semillas de grama y empleando un pequeño electrodo cilíndrico que se carga con el generador de Wimshurt, se obtienen las líneas de campo para una carga puntual.

16. Líneas de Fuerza para dos partículas cargas con cantidades de cargas iguales

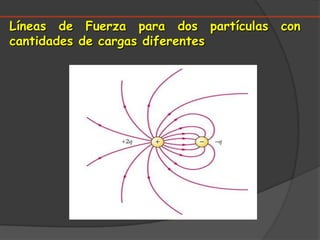

17. Líneas de Fuerza para dos partículas con cantidades de cargas diferentes

18. ++++++++– –––––––Líneas de Fuerza para placas paralelas finitas con cantidades de cargas iguales de signos opuestos

19. Líneas de fuerza de cuerpos conductores en equilibrio electrostáticoLas líneas de campo eléctrico son perpendiculares a la superficie.El campo eléctrico en el interior del conductor es cero.
