1. Capitulo III

3. Son filamentos de vidrio flexibles, del espesor de
un pelo.
Llevan mensajes en forma de haces de luz que
realmente pasan atraves de ellos de un extremo a
otro, donde quiera que el filamento
vaya(incluyendo curvas y esquinas)sin
interrupción.
Las fibras ópticas se hacen de arena o sílice, materia prima abundante en
comparación con el cobre con unos kilogramos de vidrio pueden
fabricarse aproximadamente 43 kilómetros de fibra óptica

4. Las fibras ópticas pueden ahora usarse como los alambres de cobre
convencionales, tanto en pequeños ambientes autónomos(tales como
sistemas de procesamiento de datos de aviones).
Como en grandes redes geográficas(como los sistemas de largas líneas
urbanas mantenidas por compañías telefónicas.)

5. Un núcleo central de fibra con un alto índice de refracción
Una cubierta que rodea al núcleo ,de material similiar,con un índice de
refracción ligeramente menor
Una envoltura que aísla las fibras y evita que se produzcan interferencias
entre fibras adyacentes a la ves que proporciona protección al núcleo

6. Insensibilidad a la interferencia electromagnética.
Fácil de instalar.
Compatibilidad con la tecnología
digital.
No es susceptible de interferencias
externas no es fácil lograr intromisiones
sin suspender el servicio.
Las fibras no pierden luz ,por lo que
la transmisión es también segura y
no puede ser perturbada.

7. costo
Disponibilidad limitada de
conectores
Fragilidad de las fibras Dificultad de reparar un cable de
fibras roto en el campo

8. 1. Portadores comunes telefónicos y no telefónicos
2. Televisión por cable
3. Enlaces y bucles locales de estaciones terrestres
4. Automatización industrial
5. Controles de procesos
6. Aplicaciones de computadora
7. Aplicaciones militares

9. Son las mas utilizadas en las redes locales por su bajo costo. Los diámetros
mas frecuentes 62,5/125 y 100/140 micras. Las distancias de transmisión de
este tipo de fibras están alrededor de los 2,4km y se utilizan a diferentes
velocidades 10Mbps,100Mbps y 155 Mbps.
Una fibra multimodo es aquella en la que los haces de luz pueden circular por
más de un modo o camino. Esto supone que no llegan todos a la vez.. Las
fibras multimodo se usan comúnmente en aplicaciones de corta distancia,
menores a 2 km, es simple de diseñar y económico.
El núcleo de una fibra multimodo tiene un índice de refracción superior, pero
del mismo orden de magnitud, que el revestimiento. Debido al gran tamaño
del núcleo de una fibra multimodo, es más fácil de conectar y tiene una mayor
tolerancia a componentes de menor precisión.

10. Son mas caras y pueden transmitir hasta varios gigabits por segundo hasta
por 30 kilómetros y por 100 kilómetros aunque a velocidades mas bajas sin
necesidad de repetidores. Es una fibra óptica en la que sólo se propaga un
modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un
tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su
transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo,
las fibras mono modo permiten alcanzar grandes distancias (hasta 400 km
máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de
información (decenas de Gbit/s).

11. Ancho de banda:
La fibra óptica proporciona un ancho de banda
significativamente mayor que los cables de pares
(UTP/STP) y el coaxial. Aunque en la actualidad se
están utilizando velocidades de1,7 Gbps en las
redes publicas.
Integridad de datos:
Esta característica permite que los protocolos de
comunicaciones de alto nivel, no necesiten
implantar procedimientos de corrección de
errores por lo que se acelera la velocidad de
transferencia.
Distancia:
La baja atenuación de la señal óptica permite realizar tendidos
de fibra óptica sin necesidad de repetidores
Seguridad:
Debido a que la fibra óptica no produce radiación
electromagnética, es resistente a las acciones intrusivas de
escucha. Pará acceder a la señal que circula en la fibra es
necesario partirla, con lo cual no hay transmisión durante este
proceso
Duración:
La fibra óptica es resistente a la corrosión y a las
altas temperaturas. Gracias a la protección de la
envoltura es capaz de soportar esfuerzos elevadas
de tensión en la instalación

15. Se utilizan medios no guiados, principalmente el aire o la atmosfera,
característica quelas hace ser una buena alternativa en situaciones donde
es difícil o imposible el uso del cable.
Se radia energía electromagnética por medio de una antena y luego esta
se recibe con otra antena. Hay dos configuraciones para la emisión y
recepción de esta energía: Direccional y omnidireccional.

16. Las señales de red se transmiten en ondas de radio de forma muy similar
como funcionan las estaciones de radio solo que a frecuencias mas
elevadas que van de 902 a 928 MHz. Esta opción es barata y fácil de
instalar.

17. Suelen utilizarse antenas parabólicas para conexiones a larga distancia ,
se utilizan conexiones intermedias de punto a punto. Se suelen utilizar en
sustitución del cable coaxial o las fibras ópticas ya que necesitan menos
repetidores y amplificadores.

18. El satélite recibe las señales y las amplifica o retransmite en la dirección
adecuada.
Para mantener la alineación del satélite con los receptores y emisores de
la tierra, el satélite debe ser geoestacionario.

19. Difusión de
Televisión

20. Las ondas infrarrojas se usan mucho para la comunicación de corto
alcance. Los emisores y receptores de infrarrojos deben estar alineados o
bien estar en línea tras la posible reflexión de rayo en superficies como
las paredes.
Las redes por infrarrojos nos permiten la comunicación entre dos nodos,
usando una serie de LED´s infrarrojos para ello. Se trata de
emisores/receptores de las ondas infrarrojas entre ambos dispositivos,
cada dispositivo necesita al otro para realizar la
comunicación por ello es escasa su utilización a
gran escala.
Esa es su principal desventaja, a diferencia de otros
medios de transmisión inalámbricos
(Bluetooth, Wireless, etc.).

21. Bluetooth es una especificación que define redes de área personal
inalámbricas (Wireless personal área network o WPAN). Está desarrollada
por Bluetooth SIG y, a partir de su versión 1.1, sus niveles más bajos (en
concreto, el nivel físico y el control de acceso al medio)
Las piconets (o picoredes) son la
topología de red utilizada por Bluetooth.
Todo enlace Bluetooth existe en una de
estas redes, que unen dos o más
dispositivos Bluetooth por medio de un
canal físico compartido con un reloj y
una secuencia de saltos única.

24. La definición literal de estructurado es la siguiente : ¨Distribución en forma ordenada
de las partes que componen un todo¨ cuando nos referimos a la distribución ,
hablamos de la disposición física de los cables y accesorios.
El cable con el que se trabajara es llamado UTP , al hablar de orden , hablamos de la
instalación las cuales no podrá llevarse a cabo tal como se le ocurra al técnico y existen
normas como EIA/TIA 586 A y 586B.

25. • Permite realizar instalaciones de cables para datos y telefonía utilizando la misma
estructura, es decir usando el cable, los mismos conectores, herramientas, etc.
• Otra ventaja adicional esta dada en la flexibilidad del cableado estructurado

26. 1.-Revisar los componentes de hardware de la red: Un buen instalador
debe consultar con el administrador de la red o con el servicio que mantiene el hardware
de la empresa, si el equipamiento que poseen va a servir para ser conectado al cableado
a realizar

27. 2.-Determinar el mapa del cableado: Este paso es la determinación del mapa o
plano del cableado. Esta es la etapa se basa principalmente en el relevamiento lugar en
el que se realiza la instalación del cableado estructurado.
Consiste en varias tareas en donde la complejidad dependerá del edificio en que se va a
instalar la red.

28. 3.-Materiales necesarios para el cableado: Un buen calculo en la compra de
los materiales podrá ahorrar tiempo y dinero.
En el siguiente esquema vemos los pasos primordiales para poder armar un presupuesto
de cableado sin pasar sorpresas inesperadas.
 Revelación previo del edificio.
 Calculo de materiales necesarios.
 Tiempo estimado de ejecución(costo de mano de obra).
 Presupuesto final.

31. 4.-Realización del cableado: Esta etapa se realiza a través de: La Colocación de
alojamiento para los cables ya sean, canaletas, zócalos, caños, bandejas, etc.
Una vez fijados los alojamientos para sostener los cables, se procede al tendido de los
cables obre los mismos

32. 5.-Prueba de Cableado: En general la prueba de cableado se realiza, fuera del
horario de trabajo de la empresa y consiste en la conexión a los recursos de la red y la
velocidad de transmisión.

33. Si bien conocemos los componentes principales, como ser el cable UTP y los
conectores RJ45( plug y Jack ), existen otros elementos involucrados en este
tipo de cableado.
Entre ellos tenemos:
 Elementos para alojamiento de cables( canaletas de cable, bandejas, caños, zócalos ).
 Rosetas.
 Racks.
 Patch Paneles.
 Patch Cords.

35. Para ponchar los cables en
el patch panel y en los jack
Para separar la
cubierta del cable
Para colocar los
conectores RJ y
RG.

37. Los HUBs permiten redes LAN, conectadas mediante radios (WLAN) o
mediante cables (cables de pares y/o coaxiales). Al HUB se conectan todos los
dispositivos de datos de la Red LAN, pero s un determinado momento, solo uno
de ellos puede comunicar.
La velocidad típica de esto es de 10 Mbps (Mega Bits Per Second).
Un HUB tal como dice su nombre es un concentrador. Simplemente une
conexione y no altera las tramas que le llegan

38. Significa el centro de una rueda, dentro de una red, es el centro inteligente de
una LAN, es decir, el punto donde se concentra los dispositivos de datos,
ordenadores, impresora, scanner.
Es un dispositivo que centraliza la conexión de los cables procedente de la
estación de trabajo.

39. Dispositivo de red que se encarga de empalmar dos partes de una red. No son
inteligentes y no distinguen direcciones de red, a diferencia de los routers
(enrutadores) y los switches (conmutadores).
Los bridges conectan distancias LANs entre ellas.

40.  Un puente local proporciona puntos de conexión para LANs y se usa para la
interconexión de segmentos LAN dentro del mismo edificio área. Los puentes
remotos tienen puertos para los enlaces analógicos y digitales de
telecomunicaciones y de ese modo conectan las redes a otros lugares.
 Las conexiones entre puentes remotos se hacen sobre las líneas analógicas
con el uso de módems o sobre líneas alquiladas digitales como T1.

41.  Para ampliar la extensión de la red o el numero de nodos que la constituyen.
 Para reducir el cuello de botella del trafico causado por un numero excesivo
de nodos unidos.
 Para unir redes distintas como Ethernet y anillo con testigo y enviar paquetes
entre ellas, asume que ejecuta el mismo protocolo de red.

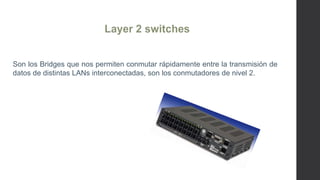

42. Son los Bridges que nos permiten conmutar rápidamente entre la transmisión de
datos de distintas LANs interconectadas, son los conmutadores de nivel 2.

43. Permiten la conectividad de múltiples LANs. Estos dispositivos son mucho mas
complicados que los bridges y permiten la conexión de muchísimas mas LANs.
Asi como una cantidad considerable de diferentes protocolos.
Existen dos tipos :
• Inalámbricos
• Alámbricos

44. Son mucho mas rápidos y ahora no se tiene ¨que utilizar la CPU, para que,
gracias a la dirección de cada paquete, se enrrute la información, se direccione
la información. Este tipo de equipamiento dispone de chips integrados para esta
función. Es decir, este tipo de dispositivos gestiona la transmisión de las distintas
LANs, mediante chips dedicados

45. Es el HUB que dispone de la característica de poder conmutar, Switching HUB,
permite dentro de una LAN que se produzcan múltiples transmisiones
simultaneas de información desde distintos dispositivos de datos. La velocidad
típica de estos es de 10 Mbps a 100 Mbps (Mega Bits Per Second).
Además un HUB tiene de 8 a 12 puertos además de un conector BNC 10 base 2
y un puerto AUI para un transceiver 10 base 5.

46. Es un hardware que copia señales eléctricas de una Ethernet a otro.
Típicamente, los repetidores son utilizados en redes existentes en edificios
conectando a un backbone un cable que se comunique con un repetidor
existente en cada piso.
Los repetidores simplemente repiten las señales y no proporcionan ningún tipo
de capacidad de filtrado de los paquetes de datos, debido a esto todo el trafico
en todas las redes conectadas por una o mas repetidores se propagan a todas
las otras, lo cual puede tener un efecto muy negativo en el optimo
funcionamiento de la red.
Las gran desventaja del repetidor respecto al puente,
es que este retransmite solo impulso eléctricos,
sin verificar absolutamente nada.

47. Es una computadora u otro dispositivo que permite a los usuarios de una red
accesa los recursos de otra red diferente actuando como traductor entre dos
sistemas que no utilizan los mismos protocolos de comunicaciones, formato de
estructuras de datos, lenguajes y/o arquitecturas.
Un Gateway (compuerta) no es como u puente que simplemente transfiere
información entre dos sistemas sin realizar conversión.
Existen dos tipos de Gateways:
• Board and Software Devices.
• Box Level Devices.
