1. Integrante:
Roger bravo sierra
Profesor:
Manuel ureche ospino
Semestre IV
Universidad de Cartagena- ctev mompox
Curso de conceptos de redes
Ingeniería de sistemas

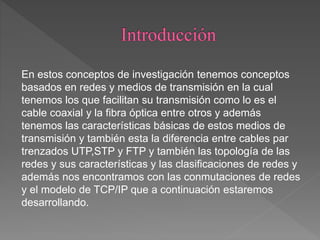

2. En estos conceptos de investigación tenemos conceptos
basados en redes y medios de transmisión en la cual
tenemos los que facilitan su transmisión como lo es el
cable coaxial y la fibra óptica entre otros y además
tenemos las características básicas de estos medios de
transmisión y también esta la diferencia entre cables par
trenzados UTP,STP y FTP y también las topología de las
redes y sus características y las clasificaciones de redes y
además nos encontramos con las conmutaciones de redes
y el modelo de TCP/IP que a continuación estaremos
desarrollando.

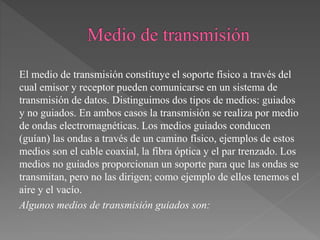

3. El medio de transmisión constituye el soporte físico a través del
cual emisor y receptor pueden comunicarse en un sistema de
transmisión de datos. Distinguimos dos tipos de medios: guiados
y no guiados. En ambos casos la transmisión se realiza por medio
de ondas electromagnéticas. Los medios guiados conducen
(guían) las ondas a través de un camino físico, ejemplos de estos
medios son el cable coaxial, la fibra óptica y el par trenzado. Los
medios no guiados proporcionan un soporte para que las ondas se
transmitan, pero no las dirigen; como ejemplo de ellos tenemos el
aire y el vacío.
Algunos medios de transmisión guiados son:

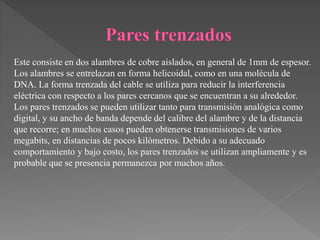

4. Este consiste en dos alambres de cobre aislados, en general de 1mm de espesor.
Los alambres se entrelazan en forma helicoidal, como en una molécula de
DNA. La forma trenzada del cable se utiliza para reducir la interferencia
eléctrica con respecto a los pares cercanos que se encuentran a su alrededor.
Los pares trenzados se pueden utilizar tanto para transmisión analógica como
digital, y su ancho de banda depende del calibre del alambre y de la distancia
que recorre; en muchos casos pueden obtenerse transmisiones de varios
megabits, en distancias de pocos kilómetros. Debido a su adecuado
comportamiento y bajo costo, los pares trenzados se utilizan ampliamente y es
probable que se presencia permanezca por muchos años.

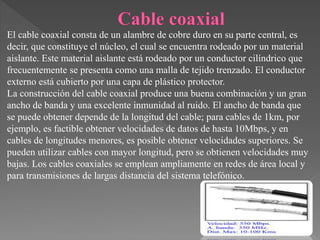

5. El cable coaxial consta de un alambre de cobre duro en su parte central, es
decir, que constituye el núcleo, el cual se encuentra rodeado por un material
aislante. Este material aislante está rodeado por un conductor cilíndrico que
frecuentemente se presenta como una malla de tejido trenzado. El conductor
externo está cubierto por una capa de plástico protector.
La construcción del cable coaxial produce una buena combinación y un gran
ancho de banda y una excelente inmunidad al ruido. El ancho de banda que
se puede obtener depende de la longitud del cable; para cables de 1km, por
ejemplo, es factible obtener velocidades de datos de hasta 10Mbps, y en
cables de longitudes menores, es posible obtener velocidades superiores. Se
pueden utilizar cables con mayor longitud, pero se obtienen velocidades muy
bajas. Los cables coaxiales se emplean ampliamente en redes de área local y
para transmisiones de largas distancia del sistema telefónico.

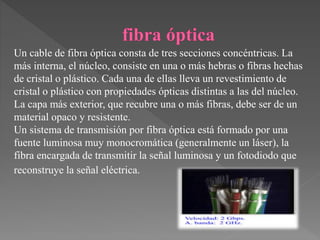

6. Un cable de fibra óptica consta de tres secciones concéntricas. La
más interna, el núcleo, consiste en una o más hebras o fibras hechas
de cristal o plástico. Cada una de ellas lleva un revestimiento de
cristal o plástico con propiedades ópticas distintas a las del núcleo.
La capa más exterior, que recubre una o más fibras, debe ser de un
material opaco y resistente.
Un sistema de transmisión por fibra óptica está formado por una
fuente luminosa muy monocromática (generalmente un láser), la
fibra encargada de transmitir la señal luminosa y un fotodiodo que
reconstruye la señal eléctrica.

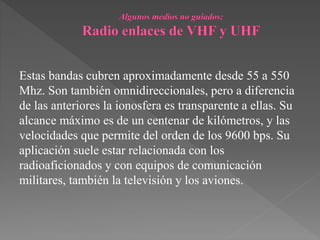

7. Estas bandas cubren aproximadamente desde 55 a 550
Mhz. Son también omnidireccionales, pero a diferencia
de las anteriores la ionosfera es transparente a ellas. Su
alcance máximo es de un centenar de kilómetros, y las
velocidades que permite del orden de los 9600 bps. Su
aplicación suele estar relacionada con los
radioaficionados y con equipos de comunicación
militares, también la televisión y los aviones.

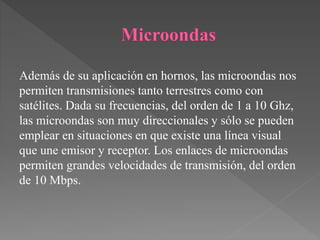

8. Además de su aplicación en hornos, las microondas nos
permiten transmisiones tanto terrestres como con
satélites. Dada su frecuencias, del orden de 1 a 10 Ghz,
las microondas son muy direccionales y sólo se pueden
emplear en situaciones en que existe una línea visual
que une emisor y receptor. Los enlaces de microondas
permiten grandes velocidades de transmisión, del orden
de 10 Mbps.

9. Resistencia:
 Todo conductor, aislante o material opone una
cierta resistencia al flujo de la corriente eléctrica.
 Un determinado voltaje es necesario para vencer la resistencia
y forzar el flujo de corriente. Cuando esto ocurre, el flujo de
corriente a través del medio produce calor.
 La cantidad de calor generado se llama potencia y se mide en
WATTS. Esta energía se pierde.
 La resistencia de los alambres depende de varios factores.

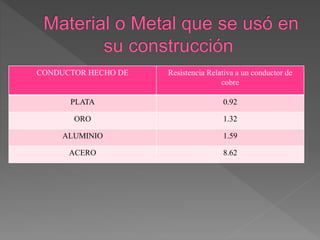

10. CONDUCTOR HECHO DE Resistencia Relativa a un conductor de
cobre
PLATA 0.92
ORO 1.32
ALUMINIO 1.59
ACERO 8.62

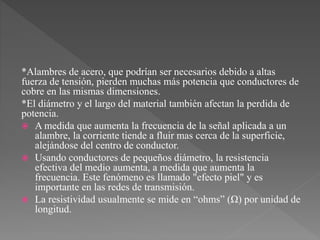

11. *Alambres de acero, que podrían ser necesarios debido a altas
fuerza de tensión, pierden muchas más potencia que conductores de
cobre en las mismas dimensiones.
*El diámetro y el largo del material también afectan la perdida de
potencia.
 A medida que aumenta la frecuencia de la señal aplicada a un
alambre, la corriente tiende a fluir mas cerca de la superficie,
alejándose del centro de conductor.
 Usando conductores de pequeños diámetro, la resistencia
efectiva del medio aumenta, a medida que aumenta la
frecuencia. Este fenómeno es llamado "efecto piel" y es
importante en las redes de transmisión.
 La resistividad usualmente se mide en “ohms” (Ω) por unidad de
longitud.

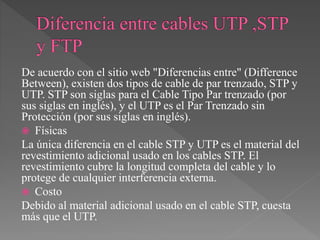

12. De acuerdo con el sitio web "Diferencias entre" (Difference
Between), existen dos tipos de cable de par trenzado, STP y
UTP. STP son siglas para el Cable Tipo Par trenzado (por
sus siglas en inglés), y el UTP es el Par Trenzado sin
Protección (por sus siglas en inglés).
 Físicas
La única diferencia en el cable STP y UTP es el material del
revestimiento adicional usado en los cables STP. El
revestimiento cubre la longitud completa del cable y lo
protege de cualquier interferencia externa.
 Costo
Debido al material adicional usado en el cable STP, cuesta
más que el UTP.

13.  Consideraciones
Mientras que el usar cable STP producirá un ancho de
banda máximo sin considerar las condiciones externas,
el revestimiento hace al cable más pesado y más difícil
de doblar.
 Uso
El cable UTP se usa por lo general en hogares y
oficinas. Algunos grandes negocios también usan este
cable porque es más económico. Grandes compañías
que requieren un ancho de banda máximo por lo
general usan el cable STP. Este cable es usado en
exteriores para enfrentarse mejor a los elementos y
equipos que puedan degradar la calidad del ancho de
banda.

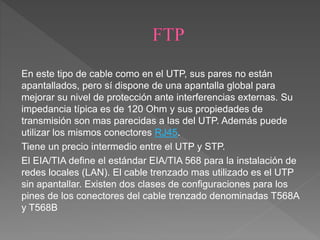

14. En este tipo de cable como en el UTP, sus pares no están
apantallados, pero sí dispone de una apantalla global para
mejorar su nivel de protección ante interferencias externas. Su
impedancia típica es de 120 Ohm y sus propiedades de
transmisión son mas parecidas a las del UTP. Además puede
utilizar los mismos conectores RJ45.
Tiene un precio intermedio entre el UTP y STP.
El EIA/TIA define el estándar EIA/TIA 568 para la instalación de
redes locales (LAN). El cable trenzado mas utilizado es el UTP
sin apantallar. Existen dos clases de configuraciones para los
pines de los conectores del cable trenzado denominadas T568A
y T568B

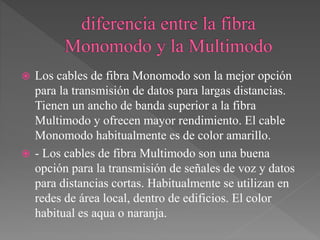

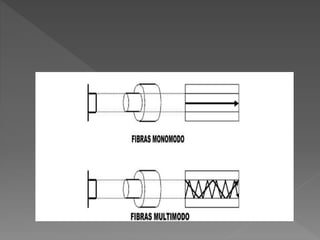

15.  Los cables de fibra Monomodo son la mejor opción
para la transmisión de datos para largas distancias.
Tienen un ancho de banda superior a la fibra
Multimodo y ofrecen mayor rendimiento. El cable
Monomodo habitualmente es de color amarillo.
 - Los cables de fibra Multimodo son una buena
opción para la transmisión de señales de voz y datos
para distancias cortas. Habitualmente se utilizan en
redes de área local, dentro de edificios. El color
habitual es aqua o naranja.

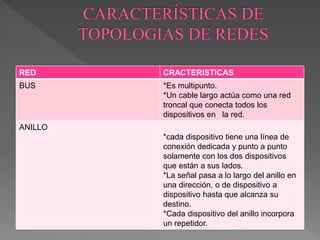

17. RED CRACTERISTICAS
BUS *Es multipunto.
*Un cable largo actúa como una red
troncal que conecta todos los
dispositivos en la red.
ANILLO
*cada dispositivo tiene una línea de
conexión dedicada y punto a punto
solamente con los dos dispositivos
que están a sus lados.
*La señal pasa a lo largo del anillo en
una dirección, o de dispositivo a
dispositivo hasta que alcanza su
destino.
*Cada dispositivo del anillo incorpora
un repetidor.

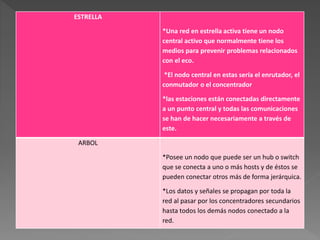

18. ESTRELLA
*Una red en estrella activa tiene un nodo
central activo que normalmente tiene los
medios para prevenir problemas relacionados
con el eco.
*El nodo central en estas sería el enrutador, el
conmutador o el concentrador
*las estaciones están conectadas directamente
a un punto central y todas las comunicaciones
se han de hacer necesariamente a través de
este.
ARBOL
*Posee un nodo que puede ser un hub o switch
que se conecta a uno o más hosts y de éstos se
pueden conectar otros más de forma jerárquica.
*Los datos y señales se propagan por toda la
red al pasar por los concentradores secundarios
hasta todos los demás nodos conectado a la
red.

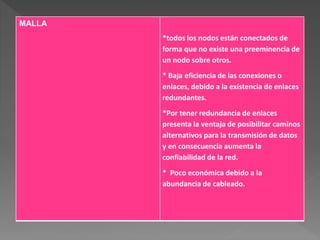

19. MALLA
*todos los nodos están conectados de
forma que no existe una preeminencia de
un nodo sobre otros.
* Baja eficiencia de las conexiones o
enlaces, debido a la existencia de enlaces
redundantes.
*Por tener redundancia de enlaces
presenta la ventaja de posibilitar caminos
alternativos para la transmisión de datos
y en consecuencia aumenta la
confiabilidad de la red.
* Poco económica debido a la
abundancia de cableado.

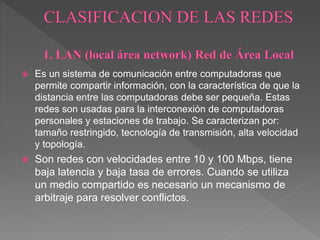

20.  Es un sistema de comunicación entre computadoras que
permite compartir información, con la característica de que la
distancia entre las computadoras debe ser pequeña. Estas
redes son usadas para la interconexión de computadoras
personales y estaciones de trabajo. Se caracterizan por:
tamaño restringido, tecnología de transmisión, alta velocidad
y topología.
 Son redes con velocidades entre 10 y 100 Mbps, tiene
baja latencia y baja tasa de errores. Cuando se utiliza
un medio compartido es necesario un mecanismo de
arbitraje para resolver conflictos.

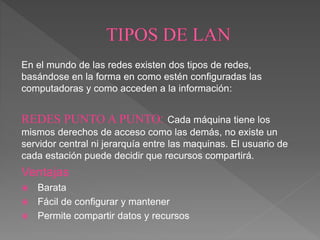

21. En el mundo de las redes existen dos tipos de redes,
basándose en la forma en como estén configuradas las
computadoras y como acceden a la información:
REDES PUNTO A PUNTO: Cada máquina tiene los
mismos derechos de acceso como las demás, no existe un
servidor central ni jerarquía entre las maquinas. El usuario de
cada estación puede decidir que recursos compartirá.
Ventajas
 Barata
 Fácil de configurar y mantener
 Permite compartir datos y recursos

22.  Capacidad limitada
 No soporta más de 10 usuarios
 La administración de la red se hace en cada maquina
 Insegura
 Difícil de conectar sistemas operativos distintos
 Difícil realizar respaldos efectivos
Aconsejable para:
 Donde existen menos de 10 usuarios
 Se comparten recursos e impresoras
 La seguridad no es la preocupación
 No existe proyección de crecimiento en la red

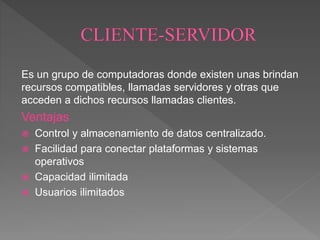

23. Es un grupo de computadoras donde existen unas brindan
recursos compatibles, llamadas servidores y otras que
acceden a dichos recursos llamadas clientes.
Ventajas
 Control y almacenamiento de datos centralizado.
 Facilidad para conectar plataformas y sistemas
operativos
 Capacidad ilimitada
 Usuarios ilimitados

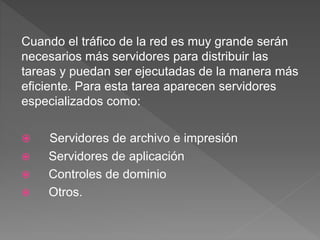

24. Cuando el tráfico de la red es muy grande serán
necesarios más servidores para distribuir las
tareas y puedan ser ejecutadas de la manera más
eficiente. Para esta tarea aparecen servidores
especializados como:
 Servidores de archivo e impresión
 Servidores de aplicación
 Controles de dominio
 Otros.

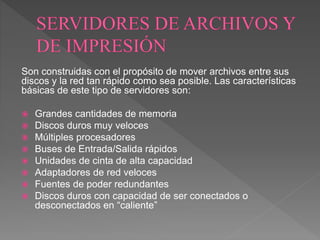

25. Son construidas con el propósito de mover archivos entre sus
discos y la red tan rápido como sea posible. Las características
básicas de este tipo de servidores son:
 Grandes cantidades de memoria
 Discos duros muy veloces
 Múltiples procesadores
 Buses de Entrada/Salida rápidos
 Unidades de cinta de alta capacidad
 Adaptadores de red veloces
 Fuentes de poder redundantes
 Discos duros con capacidad de ser conectados o
desconectados en “caliente”

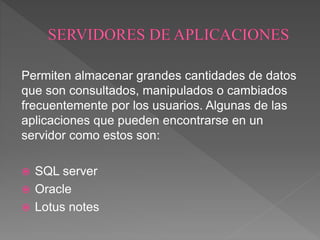

26. Permiten almacenar grandes cantidades de datos
que son consultados, manipulados o cambiados
frecuentemente por los usuarios. Algunas de las
aplicaciones que pueden encontrarse en un
servidor como estos son:
 SQL server
 Oracle
 Lotus notes

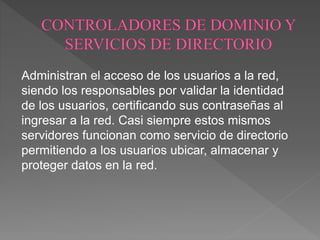

27. Administran el acceso de los usuarios a la red,
siendo los responsables por validar la identidad
de los usuarios, certificando sus contraseñas al
ingresar a la red. Casi siempre estos mismos
servidores funcionan como servicio de directorio
permitiendo a los usuarios ubicar, almacenar y
proteger datos en la red.

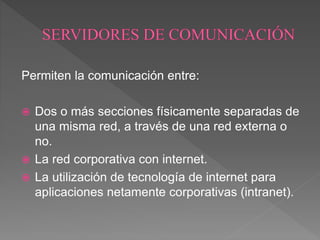

28. Permiten la comunicación entre:
 Dos o más secciones físicamente separadas de
una misma red, a través de una red externa o
no.
 La red corporativa con internet.
 La utilización de tecnología de internet para
aplicaciones netamente corporativas (intranet).

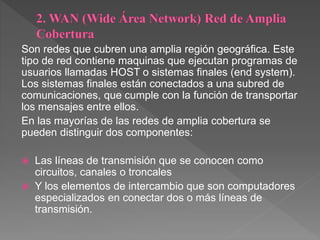

29. Son redes que cubren una amplia región geográfica. Este
tipo de red contiene maquinas que ejecutan programas de
usuarios llamadas HOST o sistemas finales (end system).
Los sistemas finales están conectados a una subred de
comunicaciones, que cumple con la función de transportar
los mensajes entre ellos.
En las mayorías de las redes de amplia cobertura se
pueden distinguir dos componentes:
 Las líneas de transmisión que se conocen como
circuitos, canales o troncales
 Y los elementos de intercambio que son computadores
especializados en conectar dos o más líneas de
transmisión.

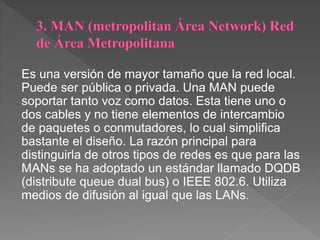

30. Es una versión de mayor tamaño que la red local.
Puede ser pública o privada. Una MAN puede
soportar tanto voz como datos. Esta tiene uno o
dos cables y no tiene elementos de intercambio
de paquetes o conmutadores, lo cual simplifica
bastante el diseño. La razón principal para
distinguirla de otros tipos de redes es que para las
MANs se ha adoptado un estándar llamado DQDB
(distribute queue dual bus) o IEEE 802.6. Utiliza
medios de difusión al igual que las LANs.

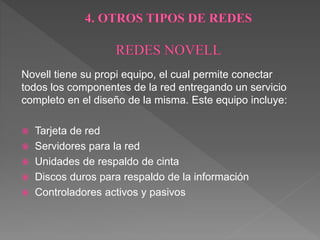

31. Novell tiene su propi equipo, el cual permite conectar
todos los componentes de la red entregando un servicio
completo en el diseño de la misma. Este equipo incluye:
 Tarjeta de red
 Servidores para la red
 Unidades de respaldo de cinta
 Discos duros para respaldo de la información
 Controladores activos y pasivos

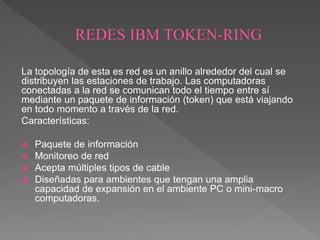

32. La topología de esta es red es un anillo alrededor del cual se
distribuyen las estaciones de trabajo. Las computadoras
conectadas a la red se comunican todo el tiempo entre sí
mediante un paquete de información (token) que está viajando
en todo momento a través de la red.
Características:
 Paquete de información
 Monitoreo de red
 Acepta múltiples tipos de cable
 Diseñadas para ambientes que tengan una amplia
capacidad de expansión en el ambiente PC o mini-macro
computadoras.

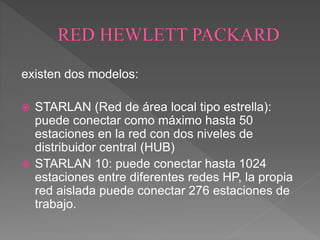

33. existen dos modelos:
 STARLAN (Red de área local tipo estrella):
puede conectar como máximo hasta 50
estaciones en la red con dos niveles de
distribuidor central (HUB)
 STARLAN 10: puede conectar hasta 1024
estaciones entre diferentes redes HP, la propia
red aislada puede conectar 276 estaciones de
trabajo.

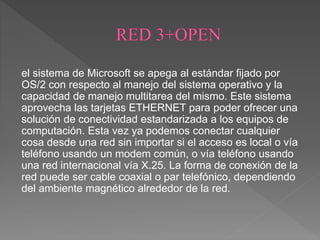

34. el sistema de Microsoft se apega al estándar fijado por
OS/2 con respecto al manejo del sistema operativo y la
capacidad de manejo multitarea del mismo. Este sistema
aprovecha las tarjetas ETHERNET para poder ofrecer una
solución de conectividad estandarizada a los equipos de
computación. Esta vez ya podemos conectar cualquier
cosa desde una red sin importar si el acceso es local o vía
teléfono usando un modem común, o vía teléfono usando
una red internacional vía X.25. La forma de conexión de la
red puede ser cable coaxial o par telefónico, dependiendo
del ambiente magnético alrededor de la red.

35. también llamada red de transporte (carrier
network). Este tipo de red cubre generalmente un
país o un continente. Sirve como apoyo a
empresas que poseen redes locales y no pueden
costear la inversión en la infraestructura y
mantenimiento de una red de área extendida
propia.

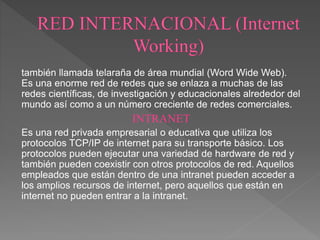

36. también llamada telaraña de área mundial (Word Wide Web).
Es una enorme red de redes que se enlaza a muchas de las
redes científicas, de investigación y educacionales alrededor del
mundo así como a un número creciente de redes comerciales.
INTRANET
Es una red privada empresarial o educativa que utiliza los
protocolos TCP/IP de internet para su transporte básico. Los
protocolos pueden ejecutar una variedad de hardware de red y
también pueden coexistir con otros protocolos de red. Aquellos
empleados que están dentro de una intranet pueden acceder a
los amplios recursos de internet, pero aquellos que están en
internet no pueden entrar a la intranet.

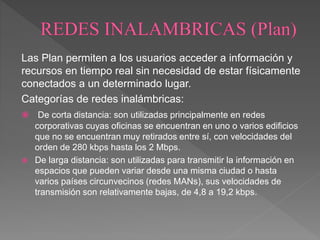

37. Las Plan permiten a los usuarios acceder a información y
recursos en tiempo real sin necesidad de estar físicamente
conectados a un determinado lugar.
Categorías de redes inalámbricas:
 De corta distancia: son utilizadas principalmente en redes
corporativas cuyas oficinas se encuentran en uno o varios edificios
que no se encuentran muy retirados entre sí, con velocidades del
orden de 280 kbps hasta los 2 Mbps.
 De larga distancia: son utilizadas para transmitir la información en
espacios que pueden variar desde una misma ciudad o hasta
varios países circunvecinos (redes MANs), sus velocidades de
transmisión son relativamente bajas, de 4,8 a 19,2 kbps.

38. Es una especificación industrial para Redes Inalámbricas
de Área Personal (WPANs) que posibilita la transmisión de
voz y datos entre diferentes dispositivos mediante un
enlace por radiofrecuencia segura y globalmente libre (2,4
GHz).
Los principales objetivos son:
 Facilitar las comunicaciones entre equipos móviles y
fijos
 Eliminar cables y conectores entre estos
 Crear pequeñas redes inalámbricas y facilitar la
sincronización de datos

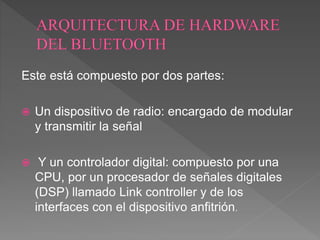

39. Este está compuesto por dos partes:
 Un dispositivo de radio: encargado de modular
y transmitir la señal
 Y un controlador digital: compuesto por una
CPU, por un procesador de señales digitales
(DSP) llamado Link controller y de los
interfaces con el dispositivo anfitrión.

40. Es un sistema de envío de datos sobre redes
computacionales que utiliza ondas de radio en lugar de
cables.
Los principales vendedores de soluciones inalámbricas de
finales de los 90 (3Com, airones, intersil, lucent
tecnologies, Nokia y Symbol Tecnologies), crearon una
asociación llamada WECA (Wireles Ethernet Compativility
Alliance), esta asociación pasó a denominarse WI-FI en el
2003. El objetivo de la misma fue fomentar la tecnología
inalámbrica y asegurar la compatibilidad de equipos, ya
que existían numerosos estándares de distintos tipos de
redes inalámbricas.

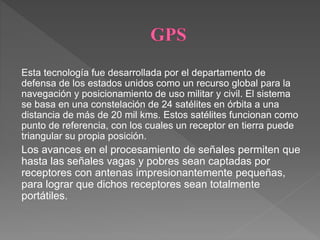

41. Esta tecnología fue desarrollada por el departamento de
defensa de los estados unidos como un recurso global para la
navegación y posicionamiento de uso militar y civil. El sistema
se basa en una constelación de 24 satélites en órbita a una
distancia de más de 20 mil kms. Estos satélites funcionan como
punto de referencia, con los cuales un receptor en tierra puede
triangular su propia posición.
Los avances en el procesamiento de señales permiten que
hasta las señales vagas y pobres sean captadas por
receptores con antenas impresionantemente pequeñas,
para lograr que dichos receptores sean totalmente
portátiles.

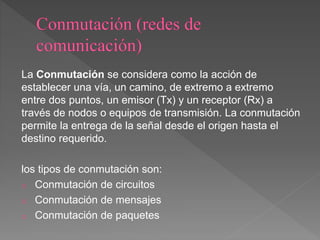

42. La Conmutación se considera como la acción de
establecer una vía, un camino, de extremo a extremo
entre dos puntos, un emisor (Tx) y un receptor (Rx) a
través de nodos o equipos de transmisión. La conmutación
permite la entrega de la señal desde el origen hasta el
destino requerido.
los tipos de conmutación son:
o Conmutación de circuitos
o Conmutación de mensajes
o Conmutación de paquetes

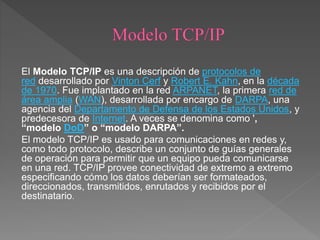

43. El Modelo TCP/IP es una descripción de protocolos de
red desarrollado por Vinton Cerf y Robert E. Kahn, en la década
de 1970. Fue implantado en la red ARPANET, la primera red de
área amplia (WAN), desarrollada por encargo de DARPA, una
agencia del Departamento de Defensa de los Estados Unidos, y
predecesora de Internet. A veces se denomina como ',
“modelo DoD” o “modelo DARPA”.
El modelo TCP/IP es usado para comunicaciones en redes y,
como todo protocolo, describe un conjunto de guías generales
de operación para permitir que un equipo pueda comunicarse
en una red. TCP/IP provee conectividad de extremo a extremo
especificando cómo los datos deberían ser formateados,
direccionados, transmitidos, enrutados y recibidos por el
destinatario.

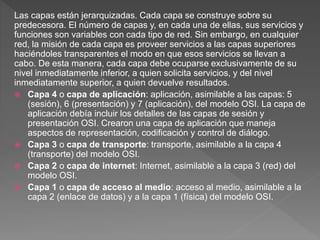

44. Las capas están jerarquizadas. Cada capa se construye sobre su
predecesora. El número de capas y, en cada una de ellas, sus servicios y
funciones son variables con cada tipo de red. Sin embargo, en cualquier
red, la misión de cada capa es proveer servicios a las capas superiores
haciéndoles transparentes el modo en que esos servicios se llevan a
cabo. De esta manera, cada capa debe ocuparse exclusivamente de su
nivel inmediatamente inferior, a quien solicita servicios, y del nivel
inmediatamente superior, a quien devuelve resultados.
 Capa 4 o capa de aplicación: aplicación, asimilable a las capas: 5
(sesión), 6 (presentación) y 7 (aplicación), del modelo OSI. La capa de
aplicación debía incluir los detalles de las capas de sesión y
presentación OSI. Crearon una capa de aplicación que maneja
aspectos de representación, codificación y control de diálogo.
 Capa 3 o capa de transporte: transporte, asimilable a la capa 4
(transporte) del modelo OSI.
 Capa 2 o capa de internet: Internet, asimilable a la capa 3 (red) del
modelo OSI.
 Capa 1 o capa de acceso al medio: acceso al medio, asimilable a la
capa 2 (enlace de datos) y a la capa 1 (física) del modelo OSI.

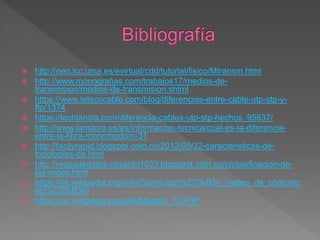

45.  http://neo.lcc.uma.es/evirtual/cdd/tutorial/fisico/Mtransm.html
 http://www.monografias.com/trabajos17/medios-de-
transmision/medios-de-transmision.shtml
 https://www.telecocable.com/blog/diferencias-entre-cable-utp-stp-y-
ftp/1374
 https://techlandia.com/diferencia-cables-utp-stp-hechos_95837/
 http://www.lanstore.es/es/informacion-tecnica/cual-es-la-diferencia-
entre-la-fibra-monomodo/n-31
 http://facilyrapid.blogspot.com.co/2012/05/32-caracteristicas-de-
topologias-de.html
 http://redesdedatos-cesarito1023.blogspot.com.co/p/clasificacion-de-
las-redes.html
 https://es.wikipedia.org/wiki/Conmutaci%C3%B3n_(redes_de_comunic
aci%C3%B3n)
 https://es.wikipedia.org/wiki/Modelo_TCP/IP
