1. REDES LOCALES BASICAS
TRABAJO COLABORATIVO 1
301121-16
ARISMEL ZAID PARRA CAMACHO
CÓDIGO 18969503
TUTOR: LEONARDO BERNAL ZAMORA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E
INGENIERÍA
CERES CURUMANÍ
OCTUBRE 23 DEL 2013

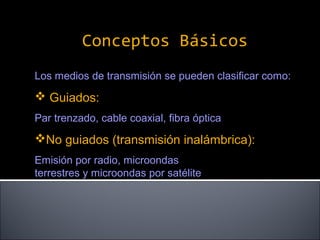

2. Conceptos Básicos
Los medios de transmisión se pueden clasificar como:
 Guiados:
Par trenzado, cable coaxial, fibra óptica
No guiados (transmisión inalámbrica):
Emisión por radio, microondas
terrestres y microondas por satélite

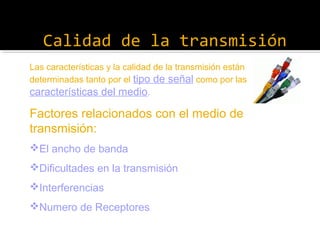

3. Calidad de la transmisión
Las características y la calidad de la transmisión están
determinadas tanto por el tipo de señal como por las
características del medio.
Factores relacionados con el medio de
transmisión:
El ancho de banda
Dificultades en la transmisión
Interferencias
Numero de Receptores

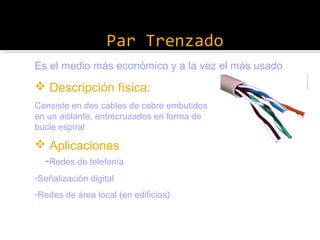

4. Par Trenzado
Es el medio más económico y a la vez el más usado
 Descripción física:
Consiste en dos cables de cobre embutidos
en un aislante, entrecruzados en forma de
bucle espiral
 Aplicaciones
-Redes de telefonía
-Señalización digital
-Redes de área local (en edificios)

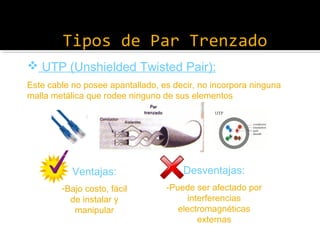

5. Tipos de Par Trenzado
 UTP (Unshielded Twisted Pair):
Este cable no posee apantallado, es decir, no incorpora ninguna
malla metálica que rodee ninguno de sus elementos
Ventajas:
Desventajas:
-Bajo costo, fácil
de instalar y
manipular
-Puede ser afectado por
interferencias
electromagnéticas
externas

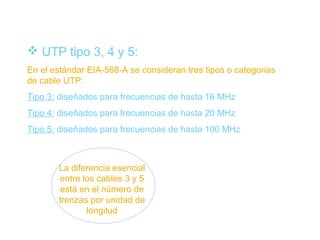

6.  UTP tipo 3, 4 y 5:
En el estándar EIA-568-A se consideran tres tipos o categorias
de cable UTP:
Tipo 3: diseñados para frecuencias de hasta 16 MHz
Tipo 4: diseñados para frecuencias de hasta 20 MHz
Tipo 5: diseñados para frecuencias de hasta 100 MHz
La diferencia esencial
entre los cables 3 y 5
está en el número de
trenzas por unidad de
longitud

7.  STP (Shielded Twisted Pair):
Cada par tiene una pantalla protectora, además de tener una
lamina externa de aluminio o de cobre trenzado alrededor del
conjunto de pares, diseñada para reducir la absorción del ruido
eléctrico.
Ventajas:
-Proporciona mejores
prestaciones a
velocidades de
transmisión superiores
Desventajas:
-Más costoso y
dificil de manejar

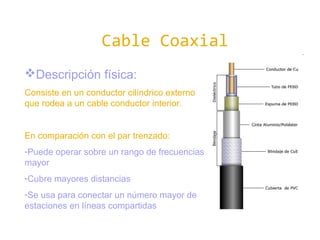

8. Cable Coaxial
Descripción física:
Consiste en un conductor cilíndrico externo
que rodea a un cable conductor interior.
En comparación con el par trenzado:
-Puede operar sobre un rango de frecuencias
mayor
-Cubre mayores distancias
-Se usa para conectar un número mayor de
estaciones en líneas compartidas

9. Cable Coaxial
 Tipos:
Existen múltiples tipos de cable coaxial, cada uno con un
diámetro e impedancia diferentes. El tipo de cable que se
debe utilizar depende de la ubicación del cable. Los cables
coaxiales pueden ser de dos tipos:
1. El cloruro de polivinilo (PVC)
2. El Plenum
 La familia RG-58:
RG-58/U, RG-58 A/U, RG-59, RG-6, RG-62

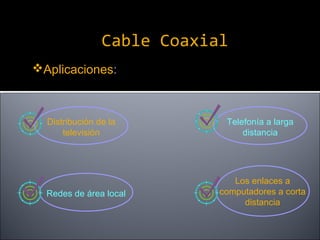

10. Cable Coaxial
Aplicaciones:
Distribución de la
televisión
Redes de área local
Telefonía a larga
distancia
Los enlaces a
computadores a corta
distancia

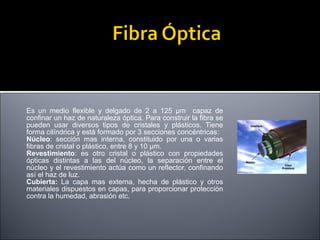

11. Es un medio flexible y delgado de 2 a 125 µm capaz de
confinar un haz de naturaleza óptica. Para construir la fibra se
pueden usar diversos tipos de cristales y plásticos. Tiene
forma cilíndrica y está formado por 3 secciones concéntricas:
Núcleo: sección mas interna, constituido por una o varias
fibras de cristal o plástico, entre 8 y 10 µm.
Revestimiento: es otro cristal o plástico con propiedades
ópticas distintas a las del núcleo, la separación entre el
núcleo y el revestimiento actúa como un reflector, confinando
así el haz de luz.
Cubierta: La capa mas externa, hecha de plástico y otros
materiales dispuestos en capas, para proporcionar protección
contra la humedad, abrasión etc.

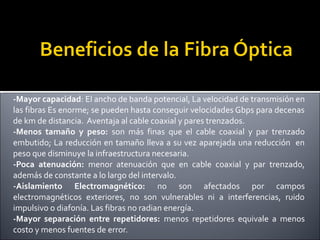

12. -Mayor capacidad: El ancho de banda potencial, La velocidad de transmisión en
las fibras Es enorme; se pueden hasta conseguir velocidades Gbps para decenas
de km de distancia. Aventaja al cable coaxial y pares trenzados.
-Menos tamaño y peso: son más finas que el cable coaxial y par trenzado
embutido; La reducción en tamaño lleva a su vez aparejada una reducción en
peso que disminuye la infraestructura necesaria.
-Poca atenuación: menor atenuación que en cable coaxial y par trenzado,
además de constante a lo largo del intervalo.
-Aislamiento Electromagnético: no son afectados por campos
electromagnéticos exteriores, no son vulnerables ni a interferencias, ruido
impulsivo o diafonía. Las fibras no radian energía.
-Mayor separación entre repetidores: menos repetidores equivale a menos
costo y menos fuentes de error.

13. - Transmisión a grandes distancias: distancias medias aproximadas a
1500km, costo competitivo con los enlaces microondas.
- Transmisiones metropolitanas: Los servicios usan conducciones
subterráneas sin repetidores, para enlazar centrales telefónicas dentro del
área metropolitana.
- Acceso a áreas rurales: Para enlazar pueblo con ciudades.
- Bucles de abonados: Fibras que van directamente desde las centrales al
abonado, está desplazando los enlaces por cable coaxial y par trenzado.
- Redes de área local (LAN): Se han desarrollado estándares y productos
para redes de fibra óptica con capacidades desde 100Mbps hasta 10Gbps.
- Aplicaciones especiales: Con el tiempo será más convincente la
superioridad de la fibra óptica con respecto a los otros, conforme la
demanda de información multimedia vaya aumentando.

14. - Multimodo de índice discreto: La luz proveniente de La fuente
penetra en el núcleo cilíndrico de cristal o plástico. Los rayos que inciden
con ángulos superficiales se reflejan y se propagan dentro Del núcleo de
La fibra, los otros ángulos de incidencia son absorbidos por el material
que forma el revestimiento. Adecuada para transmisión a distancias
cortas.
- Multimodo índice gradual: Varía gradualmente el índice de refracción
Del núcleo, estas fibras al disponer de un índice de refracción superior en
La parte central, hacen que los rayos de luz avancen rápidamente
conforme se alejan del eje axial de La fibra. Describe curvas helicoidales
por La variación del índice de graduación, reduciendo la longitud
recorrida. Usado en redes de área local.
- Monomodo: Cuando el radio del núcleo se reduce, La reflexión total
se dará en un numero menor de ángulos, usada en aplicaciones a larga
distancia. Ej.: telefonía y TV por cable.

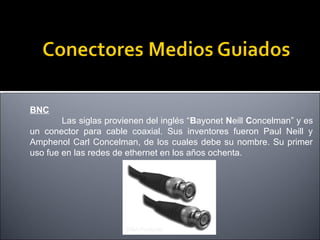

15. BNC
Las siglas provienen del inglés “Bayonet Neill Concelman” y es
un conector para cable coaxial. Sus inventores fueron Paul Neill y
Amphenol Carl Concelman, de los cuales debe su nombre. Su primer
uso fue en las redes de ethernet en los años ochenta.

16. RCA
Debe su nombre a las siglas “Radio Corporation of America”,
ya que fueron ellos quienes lo introdujeron en la década de los
cuarenta. Es uno de los conectores más comunes en el ámbito
audiovisual y en muchas áreas ha sustituido al Jack, sobretodo en la
señal de imagen.

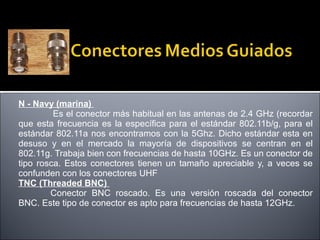

17. N - Navy (marina)
Es el conector más habitual en las antenas de 2.4 GHz (recordar
que esta frecuencia es la específica para el estándar 802.11b/g, para el
estándar 802.11a nos encontramos con la 5Ghz. Dicho estándar esta en
desuso y en el mercado la mayoría de dispositivos se centran en el
802.11g. Trabaja bien con frecuencias de hasta 10GHz. Es un conector de
tipo rosca. Estos conectores tienen un tamaño apreciable y, a veces se
confunden con los conectores UHF
TNC (Threaded BNC)
Conector BNC roscado. Es una versión roscada del conector
BNC. Este tipo de conector es apto para frecuencias de hasta 12GHz.

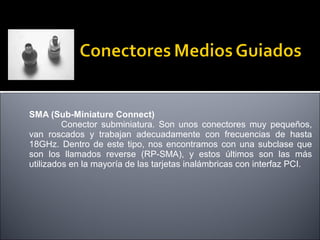

18. SMA (Sub-Miniature Connect)
Conector subminiatura. Son unos conectores muy pequeños,
van roscados y trabajan adecuadamente con frecuencias de hasta
18GHz. Dentro de este tipo, nos encontramos con una subclase que
son los llamados reverse (RP-SMA), y estos últimos son las más
utilizados en la mayoría de las tarjetas inalámbricas con interfaz PCI.

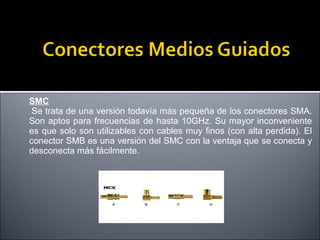

19. SMC
Se trata de una versión todavía más pequeña de los conectores SMA.
Son aptos para frecuencias de hasta 10GHz. Su mayor inconveniente
es que solo son utilizables con cables muy finos (con alta perdida). El
conector SMB es una versión del SMC con la ventaja que se conecta y
desconecta más fácilmente.

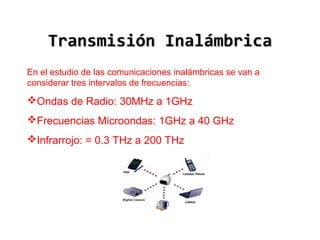

20. Transmisión Inalámbrica
En el estudio de las comunicaciones inalámbricas se van a
considerar tres intervalos de frecuencias:
Ondas de Radio: 30MHz a 1GHz
Frecuencias Microondas: 1GHz a 40 GHz
Infrarrojo: = 0.3 THz a 200 THz

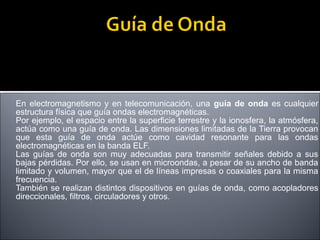

21. En electromagnetismo y en telecomunicación, una guía de onda es cualquier
estructura física que guía ondas electromagnéticas.
Por ejemplo, el espacio entre la superficie terrestre y la ionosfera, la atmósfera,
actúa como una guía de onda. Las dimensiones limitadas de la Tierra provocan
que esta guía de onda actúe como cavidad resonante para las ondas
electromagnéticas en la banda ELF.
Las guías de onda son muy adecuadas para transmitir señales debido a sus
bajas pérdidas. Por ello, se usan en microondas, a pesar de su ancho de banda
limitado y volumen, mayor que el de líneas impresas o coaxiales para la misma
frecuencia.
También se realizan distintos dispositivos en guías de onda, como acopladores
direccionales, filtros, circuladores y otros.

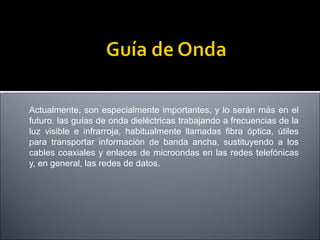

22. Actualmente, son especialmente importantes, y lo serán más en el
futuro, las guías de onda dieléctricas trabajando a frecuencias de la
luz visible e infrarroja, habitualmente llamadas fibra óptica, útiles
para transportar información de banda ancha, sustituyendo a los
cables coaxiales y enlaces de microondas en las redes telefónicas
y, en general, las redes de datos.

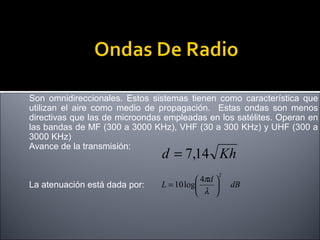

23. Son omnidireccionales. Estos sistemas tienen como característica que
utilizan el aire como medio de propagación. Estas ondas son menos
directivas que las de microondas empleadas en los satélites. Operan en
las bandas de MF (300 a 3000 KHz), VHF (30 a 300 KHz) y UHF (300 a
3000 KHz)
Avance de la transmisión:
d = 7,14 Kh
La atenuación está dada por:
 4πd 
L = 10 log

 λ 
2
dB

24. Las antenas utilizadas son pequeñas, fáciles de instalar y en
varios casos se pueden lograr patrones de radiación directivos.
El ancho de banda de esta gama de frecuencias permite la
transmisión de señales de anchos de bandas moderados a altas
velocidades.

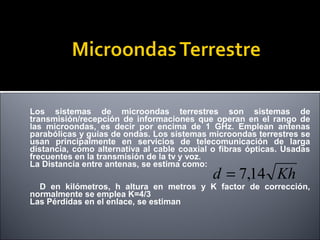

25. Los sistemas de microondas terrestres son sistemas de
transmisión/recepción de informaciones que operan en el rango de
las microondas, es decir por encima de 1 GHz. Emplean antenas
parabólicas y guías de ondas. Los sistemas microondas terrestres se
usan principalmente en servicios de telecomunicación de larga
distancia, como alternativa al cable coaxial o fibras ópticas. Usadas
frecuentes en la transmisión de la tv y voz.
La Distancia entre antenas, se estima como:
d = 7,14 Kh
D en kilómetros, h altura en metros y K factor de corrección,
normalmente se emplea K=4/3
Las Pérdidas en el enlace, se estiman

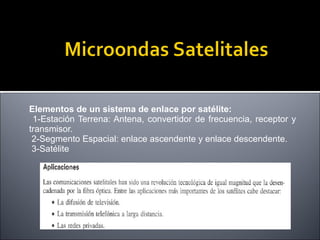

26. Es esencialmente una estación que retransmite microondas. Se usa como
enlace entre 2 o más receptores/transmisores terrestres, denominados
estaciones base. El satélite recibe La señal en una banda de frecuencia
(canal ascendente). Cada uno de los satélites operara en una serie de
bandas de frecuencias llamadas canales trasponedores.
Para que un satélite de comunicaciones funcione con eficacia, se exige que
se mantenga en una orbita geoestacionaria, ES decir, que mantenga su
posición respecto a La tierra.
Es útil para cubrir muy grandes distancias, incluso de un continente a otro.
Por la naturaleza del medio de transmisión, se ocasiona un retardo
considerable en la señal de ida y vuelta.

27. Elementos de un sistema de enlace por satélite:
1-Estación Terrena: Antena, convertidor de frecuencia, receptor y
transmisor.
2-Segmento Espacial: enlace ascendente y enlace descendente.
3-Satélite
