1. MEDIOS DE
TRANSMISION
Medios de Transmisión Guiados

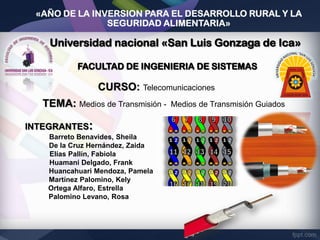

2. «AÑO DE LA INVERSION PARA EL DESARROLLO RURAL Y LA
SEGURIDAD ALIMENTARIA»
CURSO: Telecomunicaciones
TEMA: Medios de Transmisión INTEGRANTES:
Barreto Benavides, Sheila
De la Cruz Hernández, Zaida
Elías Pallín, Fabiola
Huamani Delgado, Frank
Huancahuari Mendoza, Pamela
Martínez Palomino, Kely
Ortega Alfaro, Estrella
Palomino Levano, Rosa
Medios de Transmisión Guiados

3. CABLE
PAR
TRENZADO

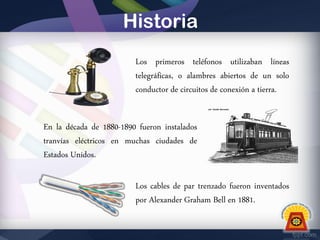

4. Historia
Los primeros teléfonos utilizaban líneas
telegráficas, o alambres abiertos de un solo
conductor de circuitos de conexión a tierra.
En la década de 1880-1890 fueron instalados
tranvías eléctricos en muchas ciudades de
Estados Unidos.
Los cables de par trenzado fueron inventados
por Alexander Graham Bell en 1881.

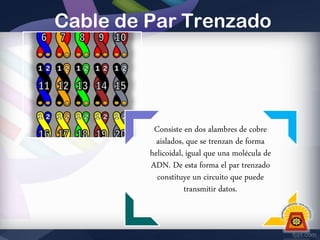

5. Cable de Par Trenzado
Consiste en dos alambres de cobre
aislados, que se trenzan de forma
helicoidal, igual que una molécula de
ADN. De esta forma el par trenzado
constituye un circuito que puede
transmitir datos.

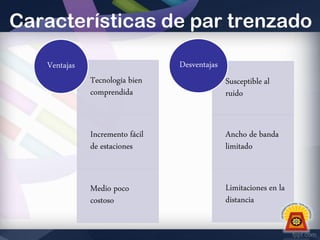

6. Características de par trenzado
Desventajas
Ventajas
Tecnología bien
comprendida
Susceptible al
ruido
Incremento fácil
de estaciones
Ancho de banda
limitado
Medio poco
costoso
Limitaciones en la
distancia

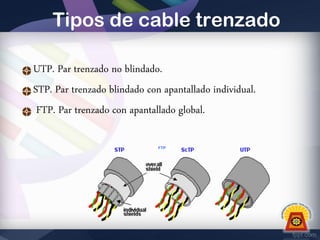

7. Tipos de cable trenzado
UTP. Par trenzado no blindado.
STP. Par trenzado blindado con apantallado individual.
FTP. Par trenzado con apantallado global.
FTP

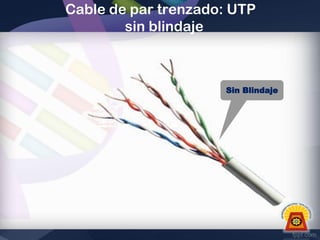

8. Cable de par trenzado: UTP
sin blindaje
Sin Blindaje

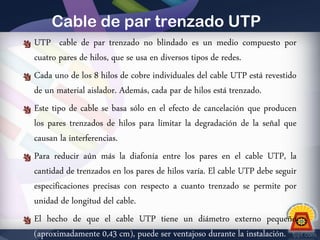

9. Cable de par trenzado UTP
UTP cable de par trenzado no blindado es un medio compuesto por
cuatro pares de hilos, que se usa en diversos tipos de redes.
Cada uno de los 8 hilos de cobre individuales del cable UTP está revestido
de un material aislador. Además, cada par de hilos está trenzado.
Este tipo de cable se basa sólo en el efecto de cancelación que producen
los pares trenzados de hilos para limitar la degradación de la señal que
causan la interferencias.
Para reducir aún más la diafonía entre los pares en el cable UTP, la
cantidad de trenzados en los pares de hilos varía. El cable UTP debe seguir
especificaciones precisas con respecto a cuanto trenzado se permite por
unidad de longitud del cable.
El hecho de que el cable UTP tiene un diámetro externo pequeño
(aproximadamente 0,43 cm), puede ser ventajoso durante la instalación.

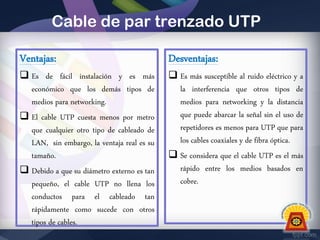

10. Cable de par trenzado UTP
Ventajas:
Desventajas:
 Es de fácil instalación y es más
económico que los demás tipos de
medios para networking.
 El cable UTP cuesta menos por metro
que cualquier otro tipo de cableado de
LAN, sin embargo, la ventaja real es su
tamaño.
 Debido a que su diámetro externo es tan
pequeño, el cable UTP no llena los
conductos para el cableado tan
rápidamente como sucede con otros
tipos de cables.
 Es más susceptible al ruido eléctrico y a
la interferencia que otros tipos de
medios para networking y la distancia
que puede abarcar la señal sin el uso de
repetidores es menos para UTP que para
los cables coaxiales y de fibra óptica.
 Se considera que el cable UTP es el más
rápido entre los medios basados en
cobre.

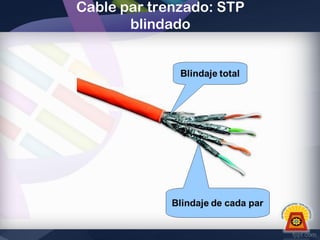

11. Cable par trenzado: STP
blindado

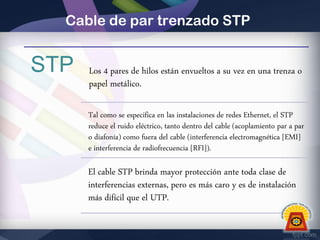

12. Cable de par trenzado STP
STP
Los 4 pares de hilos están envueltos a su vez en una trenza o
papel metálico.
Tal como se especifica en las instalaciones de redes Ethernet, el STP
reduce el ruido eléctrico, tanto dentro del cable (acoplamiento par a par
o diafonía) como fuera del cable (interferencia electromagnética [EMI]
e interferencia de radiofrecuencia [RFI]).
El cable STP brinda mayor protección ante toda clase de
interferencias externas, pero es más caro y es de instalación
más difícil que el UTP.

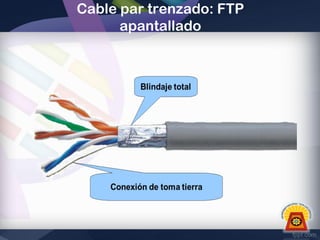

13. Cable par trenzado: FTP
apantallado

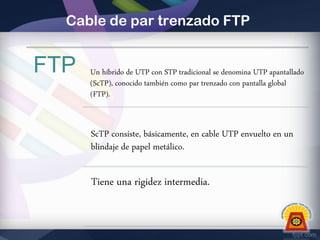

14. Cable de par trenzado FTP
FTP
Un híbrido de UTP con STP tradicional se denomina UTP apantallado
(ScTP), conocido también como par trenzado con pantalla global
(FTP).
ScTP consiste, básicamente, en cable UTP envuelto en un
blindaje de papel metálico.
Tiene una rigidez intermedia.

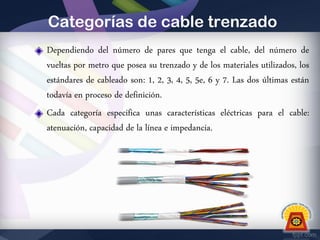

15. Categorías de cable trenzado
Dependiendo del número de pares que tenga el cable, del número de
vueltas por metro que posea su trenzado y de los materiales utilizados, los
estándares de cableado son: 1, 2, 3, 4, 5, 5e, 6 y 7. Las dos últimas están
todavía en proceso de definición.
Cada categoría especifica unas características eléctricas para el cable:
atenuación, capacidad de la línea e impedancia.

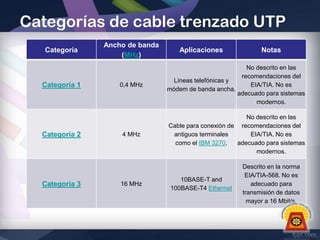

16. Categorías de cable trenzado UTP
Categoría
Categoría 1
Categoría 2
Categoría 3
Ancho de banda
(MHz)
Aplicaciones
Notas
0,4 MHz
No descrito en las
recomendaciones del
Líneas telefónicas y
EIA/TIA. No es
módem de banda ancha.
adecuado para sistemas
modernos.
4 MHz
No descrito en las
Cable para conexión de recomendaciones del
antiguos terminales
EIA/TIA. No es
como el IBM 3270.
adecuado para sistemas
modernos.
16 MHz
10BASE-T and
100BASE-T4 Ethernet
Descrito en la norma
EIA/TIA-568. No es
adecuado para
transmisión de datos
mayor a 16 Mbit/s.

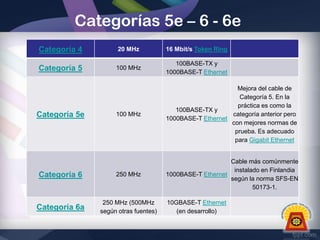

17. Categorías 5e – 6 - 6e
Categoría 4
20 MHz
16 Mbit/s Token Ring
Categoría 5
100 MHz
100BASE-TX y
1000BASE-T Ethernet
100 MHz
Mejora del cable de
Categoría 5. En la
práctica es como la
100BASE-TX y
categoría anterior pero
1000BASE-T Ethernet
con mejores normas de
prueba. Es adecuado
para Gigabit Ethernet
Categoría 6
250 MHz
Cable más comúnmente
instalado en Finlandia
1000BASE-T Ethernet
según la norma SFS-EN
50173-1.
Categoría 6a
250 MHz (500MHz
según otras fuentes)
Categoría 5e
10GBASE-T Ethernet
(en desarrollo)

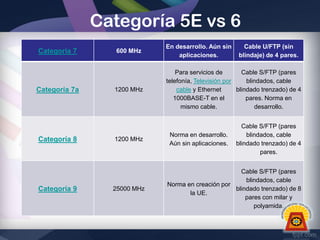

18. Categoría 5E vs 6
Categoría 7
Categoría 7a
Categoría 8
Categoría 9
600 MHz
En desarrollo. Aún sin
aplicaciones.
1200 MHz
Para servicios de
Cable S/FTP (pares
telefonía, Televisión por
blindados, cable
cable y Ethernet
blindado trenzado) de 4
1000BASE-T en el
pares. Norma en
mismo cable.
desarrollo.
1200 MHz
Cable S/FTP (pares
blindados, cable
blindado trenzado) de 4
pares.
25000 MHz
Norma en desarrollo.
Aún sin aplicaciones.
Cable U/FTP (sin
blindaje) de 4 pares.
Cable S/FTP (pares
blindados, cable
Norma en creación por
blindado trenzado) de 8
la UE.
pares con milar y
polyamida.

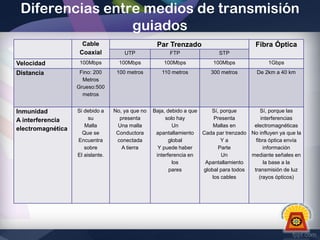

19. Diferencias entre medios de transmisión
guiados
Cable
Coaxial
UTP
FTP
STP
Velocidad
100Mbps
100Mbps
100Mbps
100Mbps
1Gbps
Distancia
Fino: 200
Metros
Grueso:500
metros
100 metros
110 metros
300 metros
De 2km a 40 km
Inmunidad
A interferencia
electromagnética
Si debido a
su
Malla
Que se
Encuentra
sobre
El aislante.
No, ya que no
presenta
Una malla
Conductora
conectada
A tierra
Par Trenzado
Fibra Óptica
Baja, debido a que
Sí, porque
Sí, porque las
solo hay
Presenta
interferencias
Un
Mallas en
electromagnéticas
apantallamiento
Cada par trenzado No influyen ya que la
global
Ya
fibra óptica envía
Y puede haber
Parte
información
interferencia en
Un
mediante señales en
los
Apantallamiento
la base a la
pares
global para todos
transmisión de luz
los cables
(rayos ópticos)

20. CABLE
COAXIAL

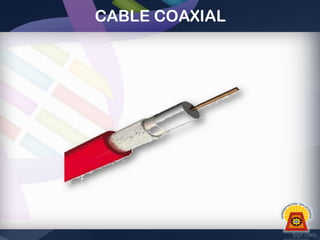

21. CABLE COAXIAL

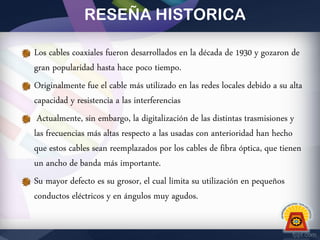

22. RESEÑA HISTORICA
Los cables coaxiales fueron desarrollados en la década de 1930 y gozaron de
gran popularidad hasta hace poco tiempo.
Originalmente fue el cable más utilizado en las redes locales debido a su alta
capacidad y resistencia a las interferencias
Actualmente, sin embargo, la digitalización de las distintas trasmisiones y
las frecuencias más altas respecto a las usadas con anterioridad han hecho
que estos cables sean reemplazados por los cables de fibra óptica, que tienen
un ancho de banda más importante.
Su mayor defecto es su grosor, el cual limita su utilización en pequeños
conductos eléctricos y en ángulos muy agudos.

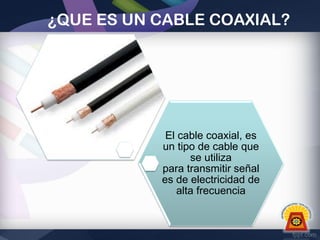

23. ¿QUE ES UN CABLE COAXIAL?
El cable coaxial, es
un tipo de cable que
se utiliza
para transmitir señal
es de electricidad de
alta frecuencia

24. Estructura del Cable Coaxial

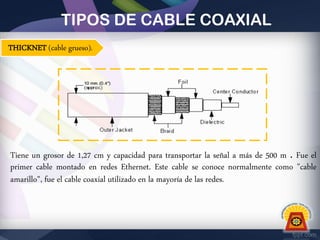

25. TIPOS DE CABLE COAXIAL
THICKNET (cable grueso).
Tiene un grosor de 1,27 cm y capacidad para transportar la señal a más de 500 m . Fue el
primer cable montado en redes Ethernet. Este cable se conoce normalmente como "cable
amarillo", fue el cable coaxial utilizado en la mayoría de las redes.

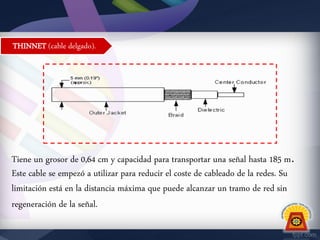

26. THINNET (cable delgado).
Tiene un grosor de 0,64 cm y capacidad para transportar una señal hasta 185 m.
Este cable se empezó a utilizar para reducir el coste de cableado de la redes. Su
limitación está en la distancia máxima que puede alcanzar un tramo de red sin
regeneración de la señal.

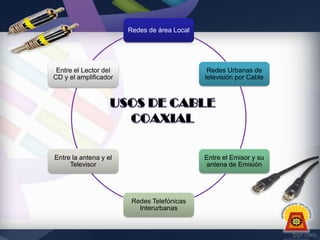

27. Redes de área Local
Entre el Lector del
CD y el amplificador
Redes Urbanas de
televisión por Cable
Entre la antena y el
Televisor
Entre el Emisor y su
antena de Emisión
Redes Telefónicas
Interurbanas

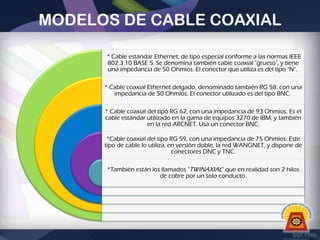

28. MODELOS DE CABLE COAXIAL
* Cable estándar Ethernet, de tipo especial conforme a las normas IEEE
802.3 10 BASE 5. Se denomina también cable coaxial "grueso", y tiene
una impedancia de 50 Ohmios. El conector que utiliza es del tipo "N".
* Cable coaxial Ethernet delgado, denominado también RG 58, con una
impedancia de 50 Ohmios. El conector utilizado es del tipo BNC.
* Cable coaxial del tipo RG 62, con una impedancia de 93 Ohmios. Es el
cable estándar utilizado en la gama de equipos 3270 de IBM, y también
en la red ARCNET. Usa un conector BNC.
*Cable coaxial del tipo RG 59, con una impedancia de 75 Ohmios. Este
tipo de cable lo utiliza, en versión doble, la red WANGNET, y dispone de
conectores DNC y TNC.
*También están los llamados "TWINAXIAL" que en realidad son 2 hilos
de cobre por un solo conducto.

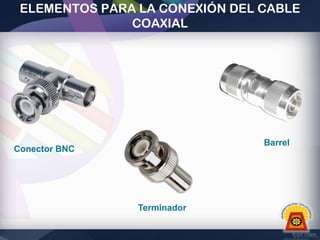

29. ELEMENTOS PARA LA CONEXIÓN DEL CABLE
COAXIAL
Barrel
Conector BNC
Terminador

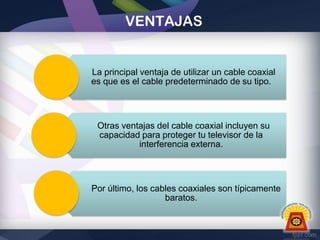

30. VENTAJAS
La principal ventaja de utilizar un cable coaxial
es que es el cable predeterminado de su tipo.
Otras ventajas del cable coaxial incluyen su
capacidad para proteger tu televisor de la
interferencia externa.
Por último, los cables coaxiales son típicamente
baratos.

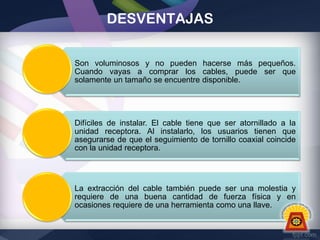

31. DESVENTAJAS
Son voluminosos y no pueden hacerse más pequeños.
Cuando vayas a comprar los cables, puede ser que
solamente un tamaño se encuentre disponible.
Difíciles de instalar. El cable tiene que ser atornillado a la
unidad receptora. Al instalarlo, los usuarios tienen que
asegurarse de que el seguimiento de tornillo coaxial coincide
con la unidad receptora.
La extracción del cable también puede ser una molestia y
requiere de una buena cantidad de fuerza física y en
ocasiones requiere de una herramienta como una llave.

32. CABLE DE
FIBRA OPTICA

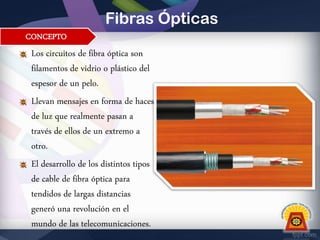

33. Fibras Ópticas
CONCEPTO
Los circuitos de fibra óptica son
filamentos de vidrio o plástico del
espesor de un pelo.
Llevan mensajes en forma de haces
de luz que realmente pasan a
través de ellos de un extremo a
otro.
El desarrollo de los distintos tipos
de cable de fibra óptica para
tendidos de largas distancias
generó una revolución en el
mundo de las telecomunicaciones.

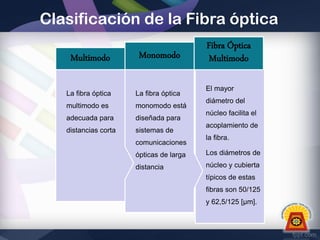

34. Clasificación de la Fibra óptica
Multimodo
Monomodo
La fibra óptica
La fibra óptica
multimodo es
monomodo está
adecuada para
diseñada para
distancias corta
sistemas de
comunicaciones
Fibra Óptica
Multimodo
El mayor
diámetro del
núcleo facilita el
acoplamiento de
la fibra.
ópticas de larga
Los diámetros de
distancia
núcleo y cubierta
típicos de estas
fibras son 50/125
y 62,5/125 [µm].

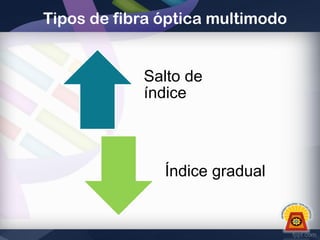

35. Tipos de fibra óptica multimodo
Salto de
índice
Índice gradual

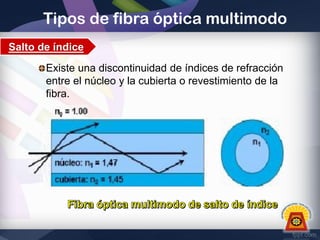

36. Tipos de fibra óptica multimodo
Salto de índice
Existe una discontinuidad de índices de refracción
entre el núcleo y la cubierta o revestimiento de la
fibra.

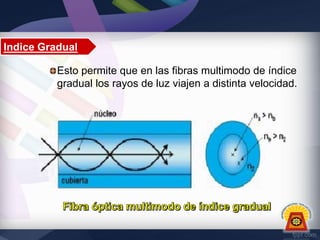

37. Indice Gradual
Esto permite que en las fibras multimodo de índice
gradual los rayos de luz viajen a distinta velocidad.

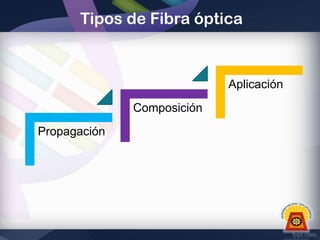

38. Tipos de Fibra óptica
Aplicación
Composición
Propagación

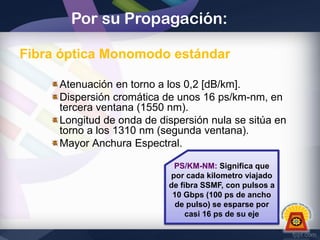

39. Por su Propagación:

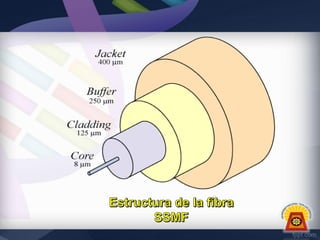

Fibra óptica Monomodo estándar
Atenuación en torno a los 0,2 [dB/km].
Dispersión cromática de unos 16 ps/km-nm, en
tercera ventana (1550 nm).
Longitud de onda de dispersión nula se sitúa en
torno a los 1310 nm (segunda ventana).
Mayor Anchura Espectral.
PS/KM-NM: Significa que
por cada kilometro viajado
de fibra SSMF, con pulsos a
10 Gbps (100 ps de ancho
de pulso) se esparse por
casi 16 ps de su eje

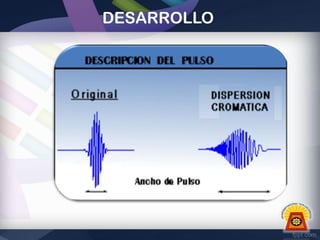

41. DESARROLLO

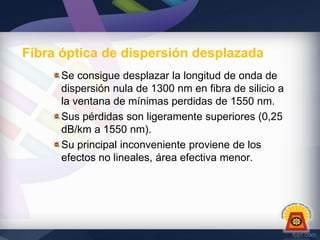

42. Fibra óptica de dispersión desplazada
Se consigue desplazar la longitud de onda de
dispersión nula de 1300 nm en fibra de silicio a
la ventana de mínimas perdidas de 1550 nm.
Sus pérdidas son ligeramente superiores (0,25
dB/km a 1550 nm).
Su principal inconveniente proviene de los
efectos no lineales, área efectiva menor.

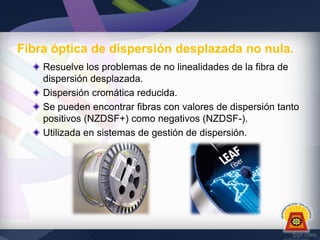

43. Fibra óptica de dispersión desplazada no nula.
Resuelve los problemas de no linealidades de la fibra de
dispersión desplazada.
Dispersión cromática reducida.
Se pueden encontrar fibras con valores de dispersión tanto
positivos (NZDSF+) como negativos (NZDSF-).
Utilizada en sistemas de gestión de dispersión.

44. Fibra óptica compensadora de dispersión
Se caracteriza por un valor de dispersión cromática
elevado y de signo contrario al de la fibra estándar.
Usada en sistemas de compensación de
dispersión.
Tiene una mayor atenuación que la fibra estándar
(0,5 dB/km aprox.) y una menor área efectiva.

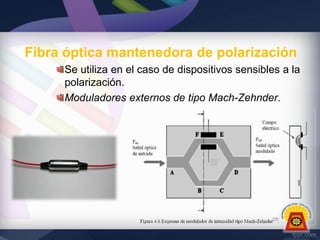

45. Fibra óptica mantenedora de polarización
Se utiliza en el caso de dispositivos sensibles a la
polarización.
Moduladores externos de tipo Mach-Zehnder.

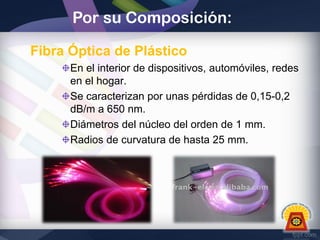

46. Por su Composición:
Fibra Óptica de Plástico
En el interior de dispositivos, automóviles, redes
en el hogar.
Se caracterizan por unas pérdidas de 0,15-0,2
dB/m a 650 nm.
Diámetros del núcleo del orden de 1 mm.
Radios de curvatura de hasta 25 mm.

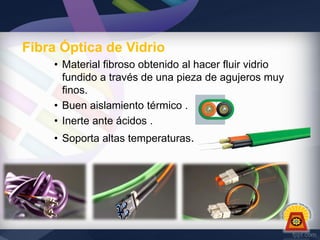

47. Fibra Óptica de Vidrio
• Material fibroso obtenido al hacer fluir vidrio
fundido a través de una pieza de agujeros muy
finos.
• Buen aislamiento térmico .
• Inerte ante ácidos .
• Soporta altas temperaturas.

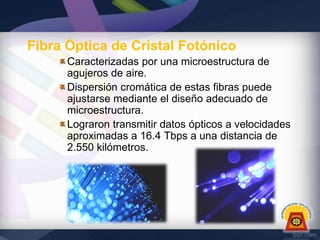

48. Fibra Óptica de Cristal Fotónico
Caracterizadas por una microestructura de
agujeros de aire.
Dispersión cromática de estas fibras puede
ajustarse mediante el diseño adecuado de
microestructura.
Lograron transmitir datos ópticos a velocidades
aproximadas a 16.4 Tbps a una distancia de
2.550 kilómetros.

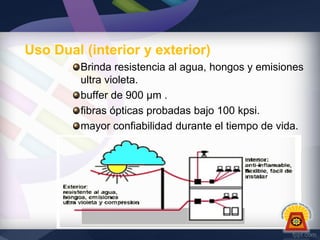

49. Uso Dual (interior y exterior)
Brinda resistencia al agua, hongos y emisiones
ultra violeta.
buffer de 900 μm .
fibras ópticas probadas bajo 100 kpsi.
mayor confiabilidad durante el tiempo de vida.

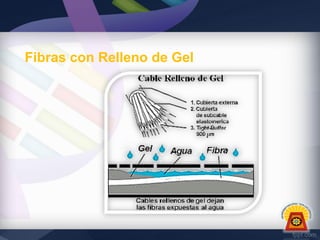

50. Fibras con Relleno de Gel

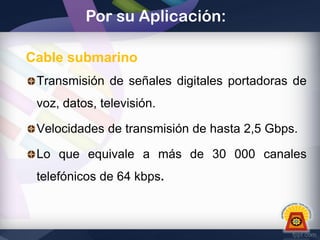

51. Por su Aplicación:
Cable submarino
Transmisión de señales digitales portadoras de
voz, datos, televisión.
Velocidades de transmisión de hasta 2,5 Gbps.
Lo que equivale a más de 30 000 canales
telefónicos de 64 kbps.

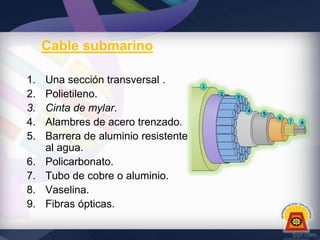

52. Cable submarino
1.
2.
3.
4.
5.
6.
7.
8.
9.
Una sección transversal .
Polietileno.
Cinta de mylar.
Alambres de acero trenzado.
Barrera de aluminio resistente
al agua.
Policarbonato.
Tubo de cobre o aluminio.
Vaselina.
Fibras ópticas.

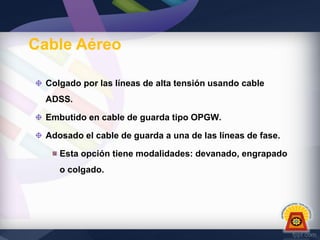

53. Cable Aéreo
Colgado por las líneas de alta tensión usando cable
ADSS.
Embutido en cable de guarda tipo OPGW.
Adosado el cable de guarda a una de las líneas de fase.
Esta opción tiene modalidades: devanado, engrapado
o colgado.

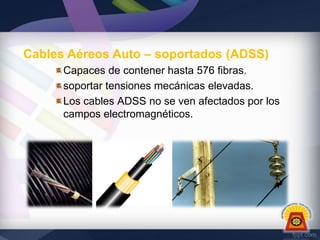

54. Cables Aéreos Auto – soportados (ADSS)
Capaces de contener hasta 576 fibras.
soportar tensiones mecánicas elevadas.
Los cables ADSS no se ven afectados por los
campos electromagnéticos.

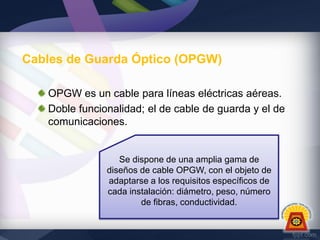

55. Cables de Guarda Óptico (OPGW)
OPGW es un cable para líneas eléctricas aéreas.
Doble funcionalidad; el de cable de guarda y el de
comunicaciones.
Se dispone de una amplia gama de
diseños de cable OPGW, con el objeto de
adaptarse a los requisitos específicos de
cada instalación: diámetro, peso, número
de fibras, conductividad.

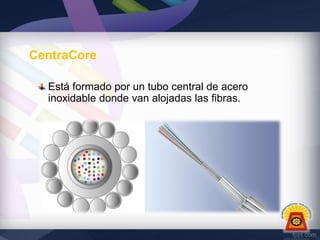

56. CentraCore
Está formado por un tubo central de acero
inoxidable donde van alojadas las fibras.

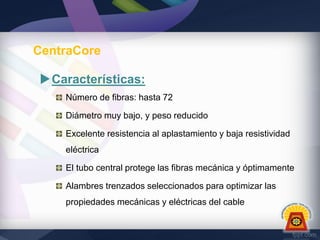

57. CentraCore
Características:
Número de fibras: hasta 72
Diámetro muy bajo, y peso reducido
Excelente resistencia al aplastamiento y baja resistividad
eléctrica
El tubo central protege las fibras mecánica y óptimamente
Alambres trenzados seleccionados para optimizar las
propiedades mecánicas y eléctricas del cable

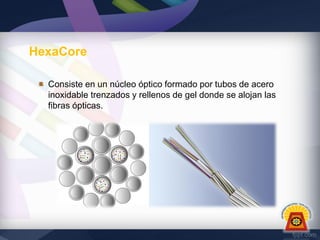

58. HexaCore
Consiste en un núcleo óptico formado por tubos de acero
inoxidable trenzados y rellenos de gel donde se alojan las
fibras ópticas.

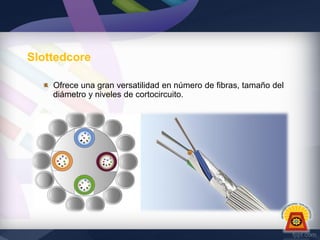

59. Slottedcore
Ofrece una gran versatilidad en número de fibras, tamaño del
diámetro y niveles de cortocircuito.

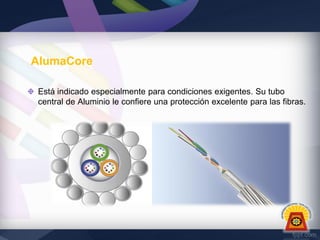

60. AlumaCore
Está indicado especialmente para condiciones exigentes. Su tubo
central de Aluminio le confiere una protección excelente para las fibras.

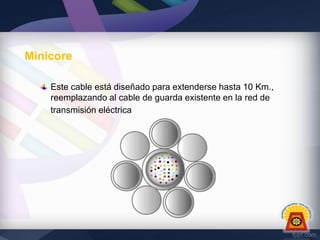

61. Minicore
Este cable está diseñado para extenderse hasta 10 Km.,
reemplazando al cable de guarda existente en la red de
transmisión eléctrica

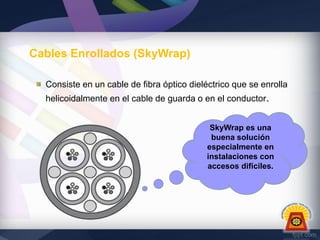

62. Cables Enrollados (SkyWrap)
Consiste en un cable de fibra óptico dieléctrico que se enrolla
helicoidalmente en el cable de guarda o en el conductor.
SkyWrap es una
buena solución
especialmente en
instalaciones con
accesos difíciles.

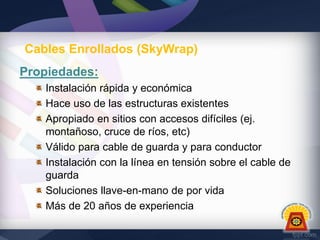

63. Cables Enrollados (SkyWrap)
Propiedades:
Instalación rápida y económica
Hace uso de las estructuras existentes
Apropiado en sitios con accesos difíciles (ej.
montañoso, cruce de ríos, etc)
Válido para cable de guarda y para conductor
Instalación con la línea en tensión sobre el cable de
guarda
Soluciones llave-en-mano de por vida
Más de 20 años de experiencia

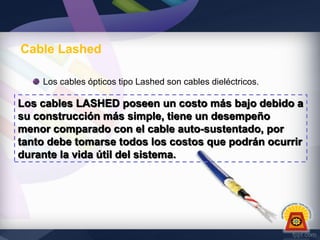

64. Cable Lashed
Los cables ópticos tipo Lashed son cables dieléctricos.
Los cables LASHED poseen un costo más bajo debido a
su construcción más simple, tiene un desempeño
menor comparado con el cable auto-sustentado, por
tanto debe tomarse todos los costos que podrán ocurrir
durante la vida útil del sistema.
