1. INSTALACIONES DE CONFORT
& CIRCULACIONES
ELECTROMECÁNICAS
MÓDULO 1
CONFORT TÉRMICO
CARTA BIOCLIMÁTICA

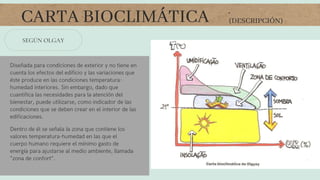

2. CARTA BIOCLIMÁTICA
SEGÚN OLGAY

3. SEGÚN OLGAY
(DESCRIPCIÓN)
CARTA BIOCLIMÁTICA

4. SEGÚN OLGAY
ELEMENTOS DE LA CARTA
BIOCLIMÁTICA
ZONA DE CONFORT: Tiene un temperatura
de 22 ° C a 27 ° C, con una humedad
relativa de 20% y 80%
DENTRO DEL DIAGRAMA SE APRECIA LOS
SIGUIENTES ELEMENTOS:
TEMPERATUA SECA DEL AIRE: Se ubica en
el eje de ordenadas, indicando un
termómetro normal.
HUMEDAD RELATIVA DEL AIRE: Se ubica
en el eje de las abscisas

5. SEGÚN OLGAY
LÍNEA DE CONGELACIÓN : Se ubica en la parte inferior del diagrama y indica
la temperatura mínima antes de que se presentan síntomas de hipotermia
VIENTO: Se representa en m/s. Se representa por una líneas crecientes
con la temperatura y decrecientes con la humedad.
ELEMENTOS DE LA CARTA
BIOCLIMÁTICA
RADIACIÓN: Se expresa en Kcal/hora. Se sitúa en el límite inferior de la
zona de confort y con ella se dibuja la línea de sombra o límite a partir del
cual el confort se pierde como consecuencia del frío.
En el diagrama existen unas líneas que representan las medidas
correctoras que es preciso realizar en el caso de la humedad y
temperatura salgan de la zona de confort.
LÍNEA DE INSOLACIÓN : Se ubica en la parte superior del diagrama y indica
la temperatura máxima antes de que se presente un golpe de calor.

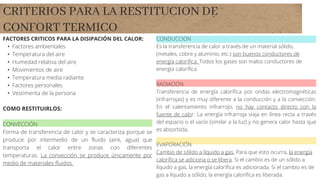

6. CRITERIOS PARA LA RESTITUCION DE
CONFORT TERMICO
FACTORES CRITICOS PARA LA DISIPACIÓN DEL CALOR:
• Factores ambientales
• Temperatura del aire
• Humedad relativa del aire
• Movimientos de aire
• Temperatura media radiante
• Factores personales
• Vestimenta de la persona
COMO RESTITUIRLOS:
CONVECCIÓN
Forma de transferencia de calor y se caracteriza porque se
produce por intermedio de un fluido (aire, agua) que
transporta el calor entre zonas con diferentes
temperaturas. La convección se produce únicamente por
medio de materiales fluidos.
CONDUCCION
Es la transferencia de calor a través de un material sólido,
(metales, cobre y aluminio, etc.) son buenos conductores de
energía calorífica. Todos los gases son malos conductores de
energía calorífica.
RADIACIÓN
Transferencia de energía calorífica por ondas electromagnéticas
(infrarrojas) y es muy diferente a la conducción y a la convección.
En el calentamiento infrarrojo, no hay contacto directo con la
fuente de calor. La energía infrarroja viaja en línea recta a través
del espacio o el vacío (similar a la luz) y no genera calor hasta que
es absorbida.
EVAPORACIÓN
Cambio de sólido a líquido a gas. Para que esto ocurra, la energía
calorífica se adiciona o se libera. Si el cambio es de un sólido a
líquido a gas, la energía calorífica es adicionada. Si el cambio es de
gas a líquido a sólido, la energía calorífica es liberada.

7. CONCLUSIÓN
La carta bioclimática es un recurso importante para conocer los
diversos factores climáticos que ayudan al confort de una
persona, facilitando la búsqueda de métodos que lo ayuden a
sentirse cómodo en el espacio. función de las condiciones
ambientales correspondientes al clima. En donde la carta pueden
estudiarse las actuaciones a realizar entre el punto de partida de
una estancia y aquél que garantizaría el confort térmico.
