El documento detalla el proceso de construcción de elementos estructurales como columnas, vigas, losas y techos, describiendo las herramientas, materiales y pasos necesarios para su correcta ejecución. Se enfatiza la importancia del armado y la resistencia de estos elementos para soportar cargas estructurales. Además, se mencionan características específicas de losas, cimbra y el uso de viguetas y bovedillas en techados, destacando la atención a detalles como la calidad y seguridad durante el proceso.

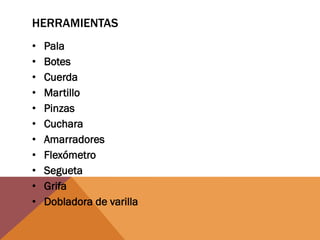

2. HERRAMIENTAS
• Pala
• Botes
• Cuerda
• Martillo
• Pinzas
• Cuchara
• Amarradores
• Flexómetro
• Segueta
• Grifa
• Dobladora de varilla

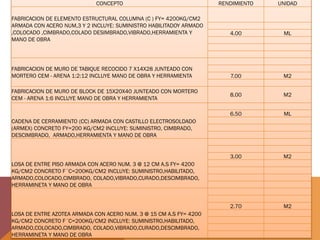

3. CONCEPTO RENDIMIENTO UNIDAD
FABRICACION DE ELEMENTO ESTRUCTURAL COLUMNA (C ) FY= 4200KG/CM2
ARMADA CON ACERO NUM,3 Y 2 INCLUYE: SUMINISTRO HABILITADOY ARMADO
,COLOCADO ,CIMBRADO,COLADO DESIMBRADO,VIBRADO,HERRAMIENTA Y
MANO DE OBRA
4.00 ML
FABRICACION DE MURO DE TABIQUE RECOCIDO 7 X14X28 JUNTEADO CON
MORTERO CEM - ARENA 1:2:12 INCLUYE MANO DE OBRA Y HERRAMIENTA 7.00 M2
FABRICACION DE MURO DE BLOCK DE 15X20X40 JUNTEADO CON MORTERO
CEM - ARENA 1:6 INCLUYE MANO DE OBRA Y HERRAMIENTA
8.00 M2
CADENA DE CERRAMIENTO (CC) ARMADA CON CASTILLO ELECTROSOLDADO
(ARMEX) CONCRETO FY=200 KG/CM2 INCLUYE: SUMINISTRO, CIMBRADO,
DESCIMBRADO, ARMADO,HERRAMIENTA Y MANO DE OBRA
6.50 ML
LOSA DE ENTRE PISO ARMADA CON ACERO NUM. 3 @ 12 CM A.S FY= 4200
KG/CM2 CONCRETO F´C=200KG/CM2 INCLUYE: SUMINISTRO,HABILITADO,
ARMADO,COLOCADO,CIMBRADO, COLADO,VIBRADO,CURADO,DESCIMBRADO,
HERRAMINETA Y MANO DE OBRA
3.00 M2
LOSA DE ENTRE AZOTEA ARMADA CON ACERO NUM. 3 @ 15 CM A.S FY= 4200
KG/CM2 CONCRETO F´C=200KG/CM2 INCLUYE: SUMINISTRO,HABILITADO,
ARMADO,COLOCADO,CIMBRADO, COLADO,VIBRADO,CURADO,DESCIMBRADO,
HERRAMINETA Y MANO DE OBRA
2.70 M2

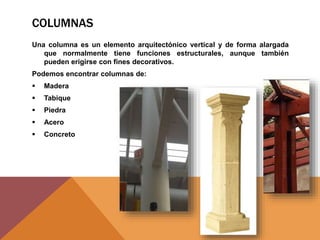

4. COLUMNAS
Una columna es un elemento arquitectónico vertical y de forma alargada
que normalmente tiene funciones estructurales, aunque también
pueden erigirse con fines decorativos.
Podemos encontrar columnas de:
 Madera
 Tabique
 Piedra
 Acero
 Concreto

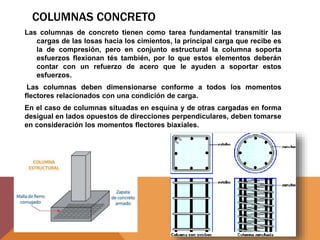

5. COLUMNAS CONCRETO
Las columnas de concreto tienen como tarea fundamental transmitir las
cargas de las losas hacia los cimientos, la principal carga que recibe es
la de compresión, pero en conjunto estructural la columna soporta
esfuerzos flexionan tés también, por lo que estos elementos deberán
contar con un refuerzo de acero que le ayuden a soportar estos
esfuerzos.
Las columnas deben dimensionarse conforme a todos los momentos
flectores relacionados con una condición de carga.
En el caso de columnas situadas en esquina y de otras cargadas en forma
desigual en lados opuestos de direcciones perpendiculares, deben tomarse
en consideración los momentos flectores biaxiales.

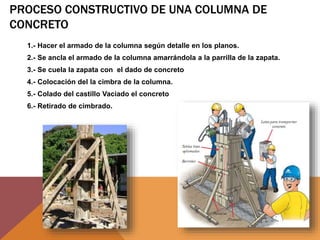

6. PROCESO CONSTRUCTIVO DE UNA COLUMNA DE
CONCRETO
1.- Hacer el armado de la columna según detalle en los planos.
2.- Se ancla el armado de la columna amarrándola a la parrilla de la zapata.
3.- Se cuela la zapata con el dado de concreto
4.- Colocación del la cimbra de la columna.
5.- Colado del castillo Vaciado el concreto
6.- Retirado de cimbrado.

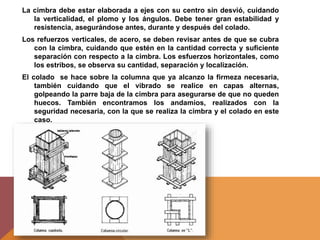

7. La cimbra debe estar elaborada a ejes con su centro sin desvió, cuidando
la verticalidad, el plomo y los ángulos. Debe tener gran estabilidad y
resistencia, asegurándose antes, durante y después del colado.
Los refuerzos verticales, de acero, se deben revisar antes de que se cubra
con la cimbra, cuidando que estén en la cantidad correcta y suficiente
separación con respecto a la cimbra. Los esfuerzos horizontales, como
los estribos, se observa su cantidad, separación y localización.
El colado se hace sobre la columna que ya alcanzo la firmeza necesaria,
también cuidando que el vibrado se realice en capas alternas,
golpeando la parre baja de la cimbra para asegurarse de que no queden
huecos. También encontramos los andamios, realizados con la
seguridad necesaria, con la que se realiza la cimbra y el colado en este
caso.

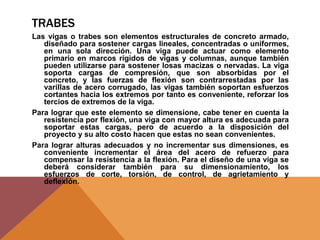

8. TRABES
Las vigas o trabes son elementos estructurales de concreto armado,
diseñado para sostener cargas lineales, concentradas o uniformes,
en una sola dirección. Una viga puede actuar como elemento
primario en marcos rígidos de vigas y columnas, aunque también
pueden utilizarse para sostener losas macizas o nervadas. La viga
soporta cargas de compresión, que son absorbidas por el
concreto, y las fuerzas de flexión son contrarrestadas por las
varillas de acero corrugado, las vigas también soportan esfuerzos
cortantes hacia los extremos por tanto es conveniente, reforzar los
tercios de extremos de la viga.
Para lograr que este elemento se dimensione, cabe tener en cuenta la
resistencia por flexión, una viga con mayor altura es adecuada para
soportar estas cargas, pero de acuerdo a la disposición del
proyecto y su alto costo hacen que estas no sean convenientes.
Para lograr alturas adecuados y no incrementar sus dimensiones, es
conveniente incrementar el área del acero de refuerzo para
compensar la resistencia a la flexión. Para el diseño de una viga se
deberá considerar también para su dimensionamiento, los
esfuerzos de corte, torsión, de control, de agrietamiento y
deflexión.

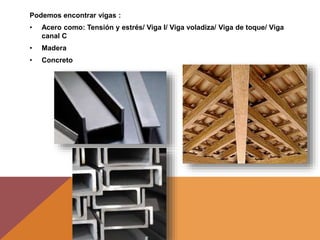

9. Podemos encontrar vigas :
• Acero como: Tensión y estrés/ Viga I/ Viga voladiza/ Viga de toque/ Viga
canal C
• Madera
• Concreto

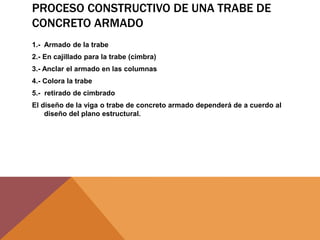

10. PROCESO CONSTRUCTIVO DE UNA TRABE DE
CONCRETO ARMADO
1.- Armado de la trabe
2.- En cajillado para la trabe (cimbra)
3.- Anclar el armado en las columnas
4.- Colora la trabe
5.- retirado de cimbrado
El diseño de la viga o trabe de concreto armado dependerá de a cuerdo al
diseño del plano estructural.

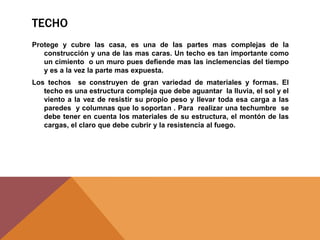

11. TECHO
Protege y cubre las casa, es una de las partes mas complejas de la
construcción y una de las mas caras. Un techo es tan importante como
un cimiento o un muro pues defiende mas las inclemencias del tiempo
y es a la vez la parte mas expuesta.
Los techos se construyen de gran variedad de materiales y formas. El
techo es una estructura compleja que debe aguantar la lluvia, el sol y el
viento a la vez de resistir su propio peso y llevar toda esa carga a las
paredes y columnas que lo soportan . Para realizar una techumbre se
debe tener en cuenta los materiales de su estructura, el montón de las
cargas, el claro que debe cubrir y la resistencia al fuego.

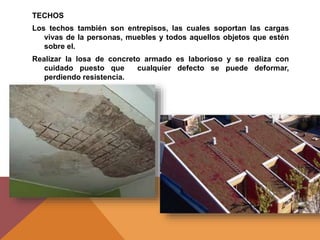

12. TECHOS
Los techos también son entrepisos, las cuales soportan las cargas
vivas de la personas, muebles y todos aquellos objetos que estén
sobre el.
Realizar la losa de concreto armado es laborioso y se realiza con
cuidado puesto que cualquier defecto se puede deformar,
perdiendo resistencia.

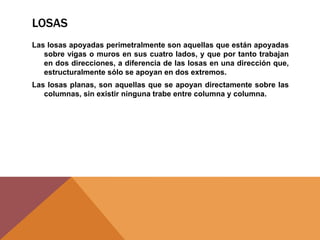

13. LOSAS
Las losas apoyadas perimetralmente son aquellas que están apoyadas
sobre vigas o muros en sus cuatro lados, y que por tanto trabajan
en dos direcciones, a diferencia de las losas en una dirección que,
estructuralmente sólo se apoyan en dos extremos.
Las losas planas, son aquellas que se apoyan directamente sobre las
columnas, sin existir ninguna trabe entre columna y columna.

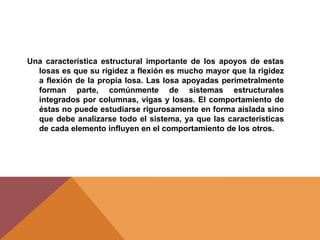

14. Una característica estructural importante de los apoyos de estas
losas es que su rigidez a flexión es mucho mayor que la rigidez
a flexión de la propia losa. Las losa apoyadas perimetralmente
forman parte, comúnmente de sistemas estructurales
integrados por columnas, vigas y losas. El comportamiento de
éstas no puede estudiarse rigurosamente en forma aislada sino
que debe analizarse todo el sistema, ya que las características
de cada elemento influyen en el comportamiento de los otros.

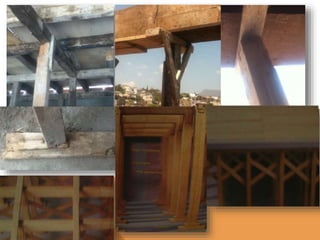

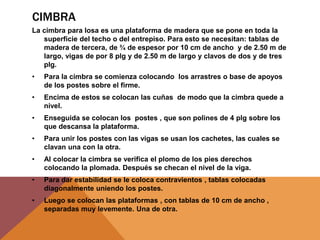

15. CIMBRA
La cimbra para losa es una plataforma de madera que se pone en toda la
superficie del techo o del entrepiso. Para esto se necesitan: tablas de
madera de tercera, de ¾ de espesor por 10 cm de ancho y de 2.50 m de
largo, vigas de por 8 plg y de 2.50 m de largo y clavos de dos y de tres
plg.
• Para la cimbra se comienza colocando los arrastres o base de apoyos
de los postes sobre el firme.
• Encima de estos se colocan las cuñas de modo que la cimbra quede a
nivel.
• Enseguida se colocan los postes , que son polines de 4 plg sobre los
que descansa la plataforma.
• Para unir los postes con las vigas se usan los cachetes, las cuales se
clavan una con la otra.
• Al colocar la cimbra se verifica el plomo de los pies derechos
colocando la plomada. Después se checan el nivel de la viga.
• Para dar estabilidad se le coloca contravientos , tablas colocadas
diagonalmente uniendo los postes.
• Luego se colocan las plataformas , con tablas de 10 cm de ancho ,
separadas muy levemente. Una de otra.

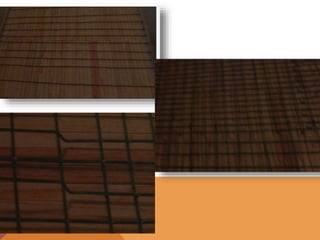

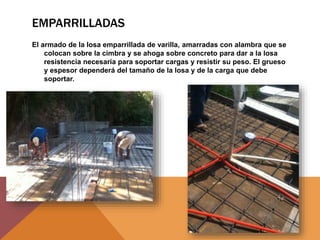

17. EMPARRILLADAS
El armado de la losa emparrillada de varilla, amarradas con alambra que se
colocan sobre la cimbra y se ahoga sobre concreto para dar a la losa
resistencia necesaria para soportar cargas y resistir su peso. El grueso
y espesor dependerá del tamaño de la losa y de la carga que debe
soportar.

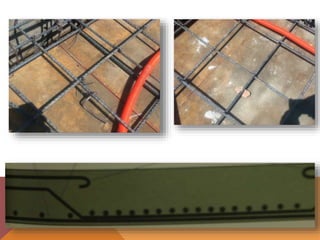

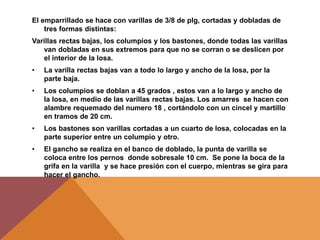

18. El emparrillado se hace con varillas de 3/8 de plg, cortadas y dobladas de
tres formas distintas:
Varillas rectas bajas, los columpios y los bastones, donde todas las varillas
van dobladas en sus extremos para que no se corran o se deslicen por
el interior de la losa.
• La varilla rectas bajas van a todo lo largo y ancho de la losa, por la
parte baja.
• Los columpios se doblan a 45 grados , estos van a lo largo y ancho de
la losa, en medio de las varillas rectas bajas. Los amarres se hacen con
alambre requemado del numero 18 , cortándolo con un cincel y martillo
en tramos de 20 cm.
• Los bastones son varillas cortadas a un cuarto de losa, colocadas en la
parte superior entre un columpio y otro.
• El gancho se realiza en el banco de doblado, la punta de varilla se
coloca entre los pernos donde sobresale 10 cm. Se pone la boca de la
grifa en la varilla y se hace presión con el cuerpo, mientras se gira para
hacer el gancho.

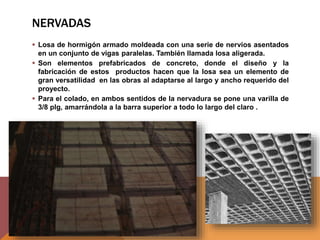

21. NERVADAS
 Losa de hormigón armado moldeada con una serie de nervios asentados
en un conjunto de vigas paralelas. También llamada losa aligerada.
 Son elementos prefabricados de concreto, donde el diseño y la
fabricación de estos productos hacen que la losa sea un elemento de
gran versatilidad en las obras al adaptarse al largo y ancho requerido del
proyecto.
 Para el colado, en ambos sentidos de la nervadura se pone una varilla de
3/8 plg, amarrándola a la barra superior a todo lo largo del claro .

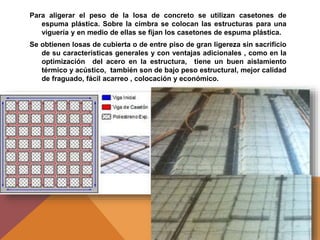

22. Para aligerar el peso de la losa de concreto se utilizan casetones de
espuma plástica. Sobre la cimbra se colocan las estructuras para una
viguería y en medio de ellas se fijan los casetones de espuma plástica.
Se obtienen losas de cubierta o de entre piso de gran ligereza sin sacrificio
de su características generales y con ventajas adicionales , como en la
optimización del acero en la estructura, tiene un buen aislamiento
térmico y acústico, también son de bajo peso estructural, mejor calidad
de fraguado, fácil acarreo , colocación y económico.

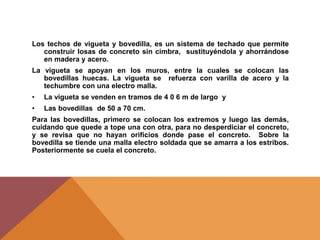

23. Los techos de vigueta y bovedilla, es un sistema de techado que permite
construir losas de concreto sin cimbra, sustituyéndola y ahorrándose
en madera y acero.
La vigueta se apoyan en los muros, entre la cuales se colocan las
bovedillas huecas. La vigueta se refuerza con varilla de acero y la
techumbre con una electro malla.
• La vigueta se venden en tramos de 4 0 6 m de largo y
• Las bovedillas de 50 a 70 cm.
Para las bovedillas, primero se colocan los extremos y luego las demás,
cuidando que quede a tope una con otra, para no desperdiciar el concreto,
y se revisa que no hayan orificios donde pase el concreto. Sobre la
bovedilla se tiende una malla electro soldada que se amarra a los estribos.
Posteriormente se cuela el concreto.
