Cartilla séptica

Sistema Séptico - SS &
Sanitario Ecológico Seco - SES
Esta es una herramienta para dar solución a la polución por aguas residuales
domésticas generadas en la vivienda individual y la población rural dispersa

Sistema Séptico - SS & Sanitario Ecológico Seco - SES
1

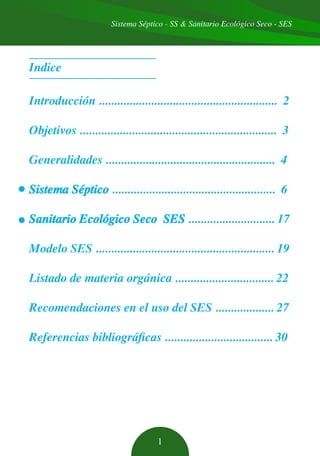

Indice
Introducción .......................................................... 2
Objetivos ................................................................ 3
Generalidades ....................................................... 4
Sistema Séptico ..................................................... 6

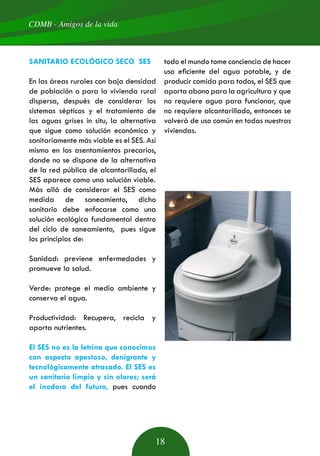

Sanitario Ecológico Seco SES ............................ 17

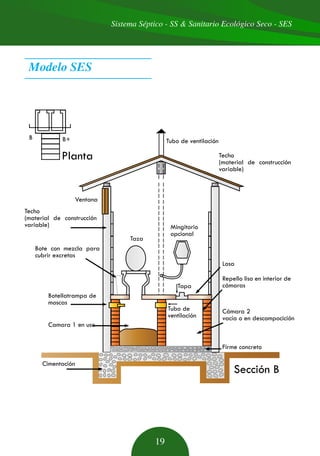

Modelo SES .......................................................... 19

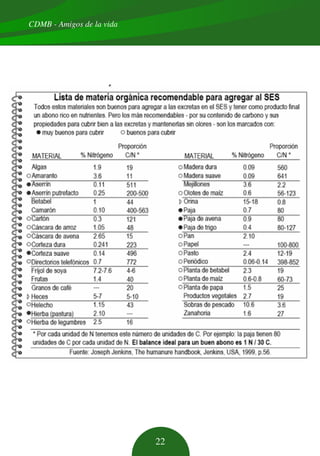

Listado de materia orgánica ................................ 22
Recomendaciones en el uso del SES ................... 27

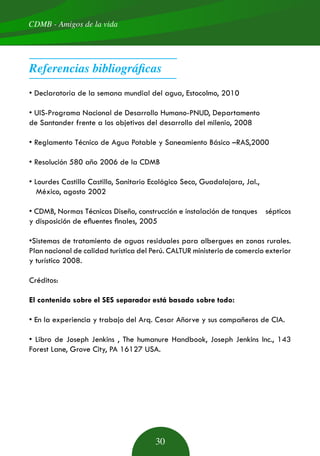

Referencias bibliográficas ................................... 30

CDMB - Amigos de la vida
2
Introducción
El 28 de Julio de 2010 la Asamblea
General de las Naciones Unidas
reconoció el agua potable segura y el
saneamiento como un derecho humano
fundamental para una vida digna y
para la realización de todos los demás
derechos humanos.
El texto de la resolución expresa su
profunda preocupación por el hecho que
884 millones de personas carezcan de
acceso a agua potable y más de 2,6 mil
millones no dispongan de saneamiento
básico. Los estudios también apuntan a que
1,5 millones de niños menores de 5 años
mueren cada año y 443 millones de días
de escuela se pierden por enfermedades
provocadas por la mala calidad del agua
y el saneamiento.
Desde mucho antes, está firmada la
declaración del milenio, suscrita en
Nueva York por 189 jefes de estado. De
dicha declaración se destaca el objetivo
para el desarrollo del milenio ODM 7C
“Garantizar la sostenibilidad del medio
ambiente” mediante el cual la Asamblea
General de la ONU se propone reducir a
la mitad, para el año 2015, el porcentaje
de personas que carezcan de acceso
sostenible a agua potable y a servicios
básicos de saneamiento.
En este orden de ideas, el departamento
de Santander, y en particular La provincia
de Soto Norte, presenta una cobertura
del 37% de saneamiento en su propía
zona; como vamos, estamos muy distantes
de cumplir el objetivo del milenio. Por
tanto la cartilla “SISTEMA SÉPTICO
-SS Y SANITARIO ECOLÓGICO SECO
-SES” se presenta como una herramienta
oportuna para facilitar el control de las
aguas residuales domésticas y ofrece una
alternativa ambiental con los sanitarios
ecologicos secos, los cuales, además de ser
ecológicos, ofrecen el valor agregado del
abono, generando beneficio ambiental y
económico.
Bindeshwar Pathak, ganador en el año
2010 del Premio Estocolmo del Agua, por
haber desarrollado una letrina abonera,
compatible con el medio ambiente,
culturalmente aceptable, para barrios
pobres y lugares abiertos, usada en la
India y otros países, expresó: “Ningún país
puede lograr la meta del milenio, si piensa
en términos de alcantarillado y pozos
sépticos”, es necesario el uso de letrinas
aboneras.
Finalmente con el desarrollo de esta
cartilla se cumple parte de la meta del
PAT 2007-2011 contenida en el Programa
2 Proyecto 5 “Gestión de apoyo ambiental
en el manejo de las aguas residuales en los
municipios de la jurisdicción de la CDMB”.

3

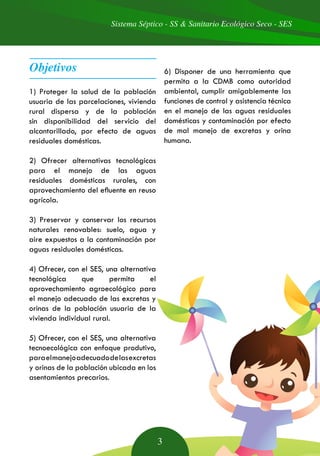

1) Proteger la salud de la población
usuaria de las parcelaciones, vivienda
rural dispersa y de la población
sin disponibilidad del servicio del
alcantarillado, por efecto de aguas
residuales domésticas.
2) Ofrecer alternativas tecnológicas
para el manejo de las aguas
residuales domésticas rurales, con
aprovechamiento del efluente en reuso
agrícola.
3) Preservar y conservar los recursos
naturales renovables: suelo, agua y
aire expuestos a la contaminación por
aguas residuales domésticas.
4) Ofrecer, con el SES, una alternativa
tecnológica que permita el
aprovechamiento agroecológico para
el manejo adecuado de las excretas y
orinas de la población usuaria de la
vivienda individual rural.
5) Ofrecer, con el SES, una alternativa
tecnoecológica con enfoque produtivo,
paraelmanejoadecuadodelasexcretas
y orinas de la población ubicada en los
asentamientos precarios.
6) Disponer de una herramienta que
permita a la CDMB como autoridad
ambiental, cumplir amigablemente las
funciones de control y asistencia técnica
en el manejo de las aguas residuales
domésticas y contaminación por efecto
de mal manejo de excretas y orina
humana.
Objetivos

4

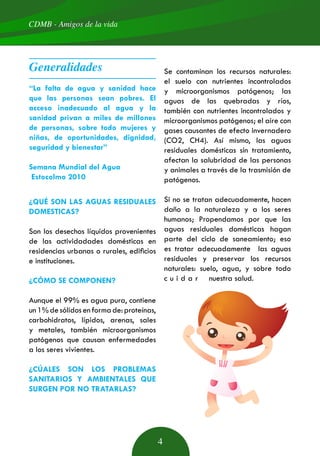

“La falta de agua y sanidad hace
que las personas sean pobres. El
acceso inadecuado al agua y la
sanidad privan a miles de millones
de personas, sobre todo mujeres y
niñas, de oportunidades, dignidad,
seguridad y bienestar”
Semana Mundial del Agua
Estocolmo 2010
¿QUÉ SON LAS AGUAS RESIDUALES
DOMESTICAS?
Son los desechos líquidos provenientes
de las actividadades domésticas en
residencias urbanas o rurales, edificios
e instituciones.
¿CÓMO SE COMPONEN?
Aunque el 99% es agua pura, contiene
un1%desólidosenformade:proteínas,
carbohidratos, lípidos, arenas, sales
y metales, también microorganismos
patógenos que causan enfermedades
a los seres vivientes.
¿CÚALES SON LOS PROBLEMAS
SANITARIOS Y AMBIENTALES QUE
SURGEN POR NO TRATARLAS?
Se contaminan los recursos naturales:
el suelo con nutrientes incontrolados
y microorganismos patógenos; las
aguas de las quebradas y ríos,
también con nutrientes incontrolados y
microorganismos patógenos; el aire con
gases causantes de efecto invernadero
(CO2, CH4). Así mismo, las aguas
residuales domésticas sin tratamiento,
afectan la salubridad de las personas
y animales a través de la trasmisión de
patógenos.
Si no se tratan adecuadamente, hacen
daño a la naturaleza y a los seres
humanos; Propendamos por que las
aguas residuales domésticas hagan
parte del ciclo de saneamiento; eso
es tratar adecuadamente las aguas
residuales y preservar los recursos
naturales: suelo, agua, y sobre todo
c u i d a r nuestra salud.
Generalidades

5

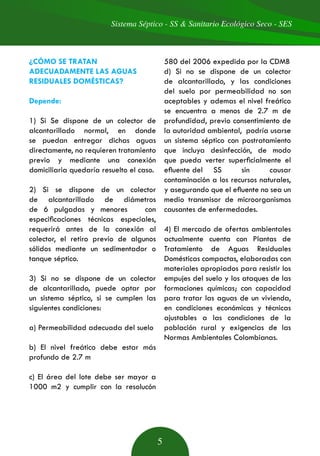

¿CÓMO SE TRATAN
ADECUADAMENTE LAS AGUAS
RESIDUALES DOMÉSTICAS?
Depende:
1) Si Se dispone de un colector de
alcantarillado normal, en donde
se puedan entregar dichas aguas
directamente, no requieren tratamiento
previo y mediante una conexión
domiciliaria quedaría resuelto el caso.
2) Si se dispone de un colector
de alcantarillado de diámetros
de 6 pulgadas y menores con
especificaciones técnicas especiales,
requerirá antes de la conexión al
colector, el retiro previo de algunos
sólidos mediante un sedimentador o
tanque séptico.
3) Si no se dispone de un colector
de alcantarillado, puede optar por
un sistema séptico, si se cumplen las
siguientes condiciones:
a) Permeabilidad adecuada del suelo
b) El nivel freático debe estar más
profundo de 2.7 m
c) El área del lote debe ser mayor a
1000 m2 y cumplir con la resolucón
580 del 2006 expedida por la CDMB
d) Si no se dispone de un colector
de alcantarillado, y las condiciones
del suelo por permeabilidad no son
aceptables y ademas el nivel freático
se encuentra a menos de 2.7 m de
profundidad, previo consentimiento de
la autoridad ambiental, podría usarse
un sistema séptico con postratamiento
que incluya desinfección, de modo
que pueda verter superficialmente el
efluente del SS sin causar
contaminación a los recursos naturales,
y asegurando que el efluente no sea un
medio transmisor de microorganismos
causantes de enfermedades.
4) El mercado de ofertas ambientales
actualmente cuenta con Plantas de
Tratamiento de Aguas Residuales
Domésticas compactas, elaboradas con
materiales apropiados para resistir los
empujes del suelo y los ataques de las
formaciones químicas; con capacidad
para tratar las aguas de un vivienda,
en condiciones económicas y técnicas
ajustables a las condiciones de la
población rural y exigencias de las
Normas Ambientales Colombianas.

1
2
3
4
6

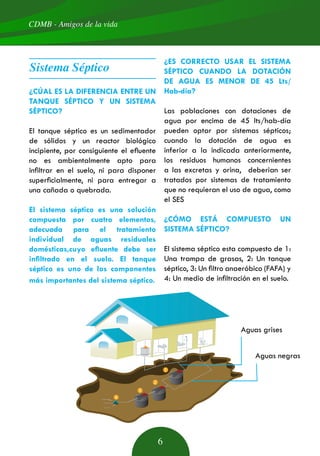

Sistema Séptico
¿CÚAL ES LA DIFERENCIA ENTRE UN
TANQUE SÉPTICO Y UN SISTEMA
SÉPTICO?
El tanque séptico es un sedimentador
de sólidos y un reactor biológico
incipiente, por consiguiente el efluente
no es ambientalmente apto para
infiltrar en el suelo, ni para disponer
superficialmente, ni para entregar a
una cañada o quebrada.
El sistema séptico es una solución
compuesta por cuatro elementos,
adecuada para el tratamiento
individual de aguas residuales
domésticas,cuyo efluente debe ser
infiltrado en el suelo. El tanque
séptico es uno de los componentes
más importantes del sistema séptico.
¿ES CORRECTO USAR EL SISTEMA
SÉPTICO CUANDO LA DOTACIÓN
DE AGUA ES MENOR DE 45 Lts/
Hab-día?
Las poblaciones con dotaciones de
agua por encima de 45 lts/hab-día
pueden optar por sistemas sépticos;
cuando la dotación de agua es
inferior a la indicada anteriormente,
los residuos humanos concernientes
a las excretas y orina, deberian ser
tratados por sistemas de tratamiento
que no requieran el uso de agua, como
el SES
¿CÓMO ESTÁ COMPUESTO UN
SISTEMA SÉPTICO?
El sistema séptico esta compuesto de 1:
Una trampa de grasas, 2: Un tanque
séptico, 3: Un filtro anaeróbico (FAFA) y
4: Un medio de infiltración en el suelo.
Aguas grises
Aguas negras

7

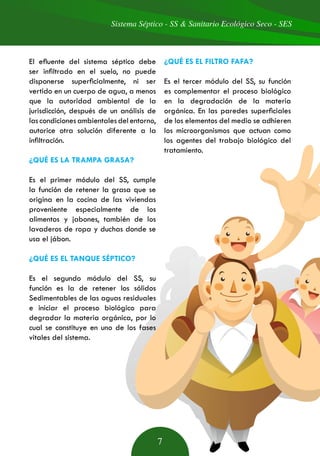

El efluente del sistema séptico debe
ser infiltrado en el suelo, no puede
disponerse superficialmente, ni ser
vertido en un cuerpo de agua, a menos
que la autoridad ambiental de la
jurisdicción, después de un análisis de
las condiciones ambientales del entorno,
autorice otra solución diferente a la
infiltración.
¿QUÉ ES LA TRAMPA GRASA?
Es el primer módulo del SS, cumple
la función de retener la grasa que se
origina en la cocina de las viviendas
proveniente especialmente de los
alimentos y jabones, también de los
lavaderos de ropa y duchas donde se
usa el jábon.
¿QUÉ ES EL TANQUE SÉPTICO?
Es el segundo módulo del SS, su
función es la de retener los sólidos
Sedimentables de las aguas residuales
e iniciar el proceso biológico para
degradar la materia orgánica, por lo
cual se constituye en uno de los fases
vitales del sistema.
¿QUÉ ES EL FILTRO FAFA?
Es el tercer módulo del SS, su función
es complementar el proceso biológico
en la degradación de la materia
orgánica. En las paredes superficiales
de los elementos del medio se adhieren
los microorganismos que actuan como
los agentes del trabajo biológico del
tratamiento.

8

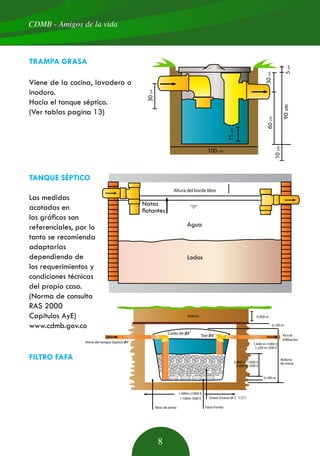

30cm
30cm
15cm
60cm
100 cm
5cm
10cm
Viene de la cocina, lavadero o
inodoro.
Hacia el tanque séptico.

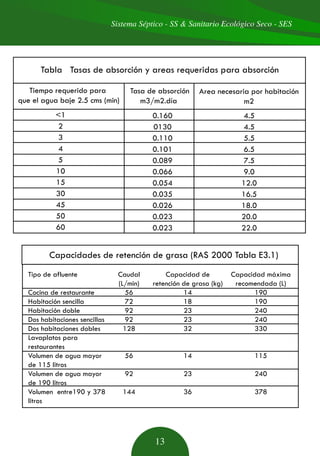

(Ver tablas pagina 13)
Altura del borde libre
0,400 m
0,100 m
1,440 m (1000 l)
0,800 m (1000 l)
0,100 m
Relleno
1.400m (1000 l)
Relleno
de arena
TRAMPA GRASA
TANQUE SÉPTICO
Las medidas
acotadas en
los gráficos son
referenciales, por lo
tanto se recomienda
adaptarlas
dependiendo de
los requerimientos y
condiciones técnicas
del propio caso.
(Norma de consulta
RAS 2000
Capítulos AyE)
www.cdmb.gov.co
FILTRO FAFA
Lodos
Agua
Natas
flotantes
90cm
Base de arena
1.100m (500 l) Grava Gruesa (0 2 1/2”)
Falso Fondo
1,230 m (500 l)
0,600 m (500 l)
Tee 04”
Codo de 04”
Viene del tanque Septico 04”

9

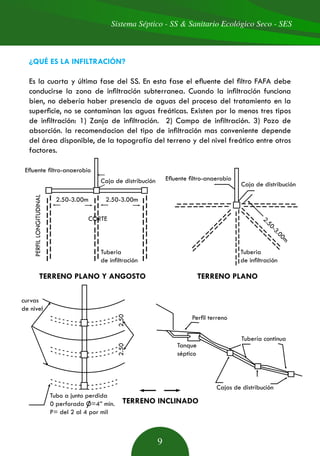

¿QUÉ ES LA INFILTRACIÓN?
Es la cuarta y última fase del SS. En esta fase el efluente del filtro FAFA debe
conducirse la zona de infiltración subterranea. Cuando la infiltración funciona
bien, no debería haber presencia de aguas del proceso del tratamiento en la
superficie, no se contaminan las aguas freáticas. Existen por lo menos tres tipos
de infiltración: 1) Zanja de infiltración. 2) Campo de infiltración. 3) Pozo de
absorción. la recomendacion del tipo de infiltración mas conveniente depende
del área disponible, de la topografía del terreno y del nivel freático entre otros
factores.
Efluente filtro-anaerobio
Efluente filtro-anaerobioCaja de distribución
Caja de distribución
Tuberia
de infiltración
curvas
de nivel
Perfil terreno
Tanque
séptico
Cajas de distribución
Tubería continua
Tubo a junto perdida
0 perforada O=4” min.
P= del 2 al 4 por mil
Tuberia
de infiltración
2.50-3.00m 2.50-3.00m
2.502.50
2.50-3.00m
TERRENO PLANO Y ANGOSTO
TERRENO INCLINADO
TERRENO PLANO
PERFILLONGITUDINAL
CORTE

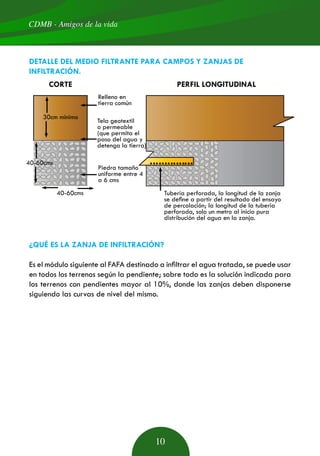

¿QUÉ ES LA ZANJA DE INFILTRACIÓN?
Es el módulo siguiente al FAFA destinado a infiltrar el agua tratada, se puede usar
en todos los terrenos según la pendiente; sobre todo es la solución indicada para
los terrenos con pendientes mayor al 10%, donde las zanjas deben disponerse
siguiendo las curvas de nivel del mismo.
10
30cm minimo
Relleno en
tierra común
Tela geotextil
o permeable
(que permita el
paso del agua y
detenga la tierra)
Piedra tamaño
uniforme entre 4
a 6 cms
Tubería perforada, la longítud de la zanja
se define a partir del resultado del ensayo
de percolación; la longítud de la tuberia
perforada, solo un metro al inicio pura
distribución del agua en la zanja.
40-60cms
40-60cms
DETALLE DEL MEDIO FILTRANTE PARA CAMPOS Y ZANJAS DE
INFILTRACIÓN.
CORTE PERFIL LONGITUDINAL

11

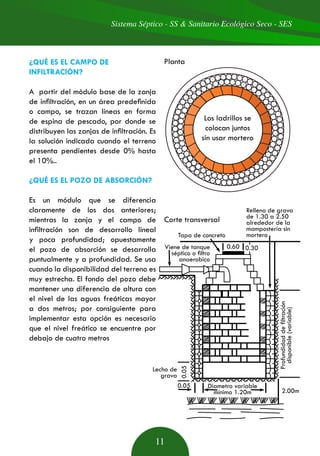

¿QUÉ ES EL CAMPO DE
INFILTRACIÓN?
A partir del módulo base de la zanja
de infiltración, en un área predefinida
o campo, se trazan líneas en forma
de espina de pescado, por donde se
distribuyen las zanjas de infiltración. Es
la solución indicada cuando el terreno
presenta pendientes desde 0% hasta
el 10%..
¿QUÉ ES EL POZO DE ABSORCIÓN?
Es un módulo que se diferencia
claramente de los dos anteriores;
mientras la zanja y el campo de
infiltración son de desarrollo lineal
y poca profundidad; opuestamente
el pozo de absorción se desarrolla
puntualmente y a profundidad. Se usa
cuando la disponibilidad del terreno es
muy estrecha. El fondo del pozo debe
mantener una diferencia de altura con
el nivel de las aguas freáticas mayor
a dos metros; por consiguiente para
implementar esta opción es necesario
que el nivel freático se encuentre por
debajo de cuatro metros
Los ladrillos se
colocan juntos
sin usar mortero
0.60 0.30
Tapa de concreto
Viene de tanque
séptico o filtro
anaerobico
Profundidaddefiltración
disponible(variable)
Diametro variable
mínimo 1.20m
0.05
Lecho de
grava
0.05
Relleno de grava
de 1.30 a 2.50
alrededor de la
mampostería sin
mortero
Planta
Corte transversal
2.00m

12

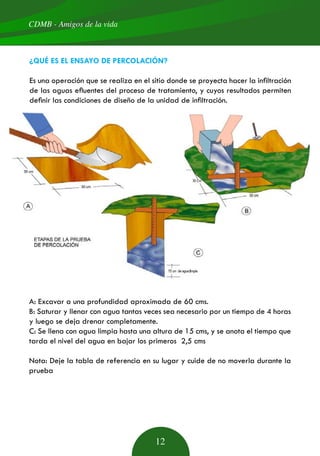

¿QUÉ ES EL ENSAYO DE PERCOLACIÓN?
Es una operación que se realiza en el sitio donde se proyecta hacer la infiltración
de las aguas efluentes del proceso de tratamiento, y cuyos resultados permiten
definir las condiciones de diseño de la unidad de infiltración.
A: Excavar a una profundidad aproximada de 60 cms.
B: Saturar y llenar con agua tantas veces sea necesario por un tiempo de 4 horas
y luego se deja drenar completamente.
C: Se llena con agua limpia hasta una altura de 15 cms, y se anota el tiempo que
tarda el nivel del agua en bajar los primeros 2,5 cms
Nota: Deje la tabla de referencia en su lugar y cuide de no moverla durante la
prueba

13
Tabla Tasas de absorción y areas requeridas para absorción
Tiempo requerido para
que el agua baje 2.5 cms (min)
Tasa de absorción
m3/m2.día
Area necesaria por habitación
m2
<1
2
3
4
5
10
15
30
45
50
60
0.160
0130
0.110
0.101
0.089
0.066
0.054
0.035
0.026
0.023
0.023
4.5
4.5
5.5
6.5
7.5
9.0
12.0
16.5
18.0
20.0
22.0
Capacidades de retención de grasa (RAS 2000 Tabla E3.1)
Tipo de afluente
Cocina de restaurante
Habitación sencilla
Habitación doble
Dos habitaciones sencillas
Dos habitaciones dobles
Lavaplatos para
restaurantes
Volumen de agua mayor
de 115 litros
Volumen de agua mayor
de 190 litros
Volumen entre190 y 378
litros
Caudal
(L/min)
56
72
92
92
128
56
92
144
Capacidad de
retención de grasa (kg)
14
18
23
23
32
14
23
36
Capacidad máxima
recomendada (L)
190
190
240
240
330
115
240
378

14

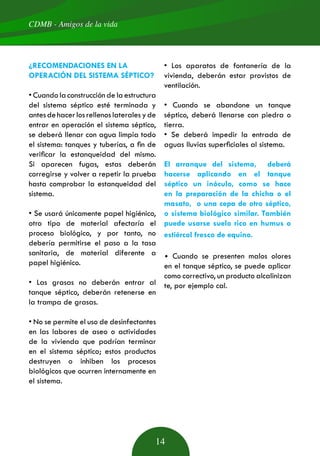

¿RECOMENDACIONES EN LA
OPERACIÓN DEL SISTEMA SÉPTICO?
• Cuando la construcción de la estructura
del sistema séptico esté terminada y
antesdehacerlosrellenoslateralesyde
entrar en operación el sistema séptico,
se deberá llenar con agua limpia todo
el sistema: tanques y tuberías, a fin de
verificar la estanqueidad del mismo.
Si aparecen fugas, estas deberán
corregirse y volver a repetir la prueba
hasta comprobar la estanqueidad del
sistema.
• Se usará únicamente papel higiénico,
otro tipo de material afectaría el
proceso biológico, y por tanto, no
debería permitirse el paso a la tasa
sanitaria, de material diferente a
papel higiénico.
• Las grasas no deberán entrar al
tanque séptico, deberán retenerse en
la trampa de grasas.
• No se permite el uso de desinfectantes
en las labores de aseo o actividades
de la vivienda que podrían terminar
en el sistema séptico; estos productos
destruyen o inhiben los procesos
biológicos que ocurren internamente en
el sistema.
• Los aparatos de fontanería de la
vivienda, deberán estar provistos de
ventilación.
• Cuando se abandone un tanque
séptico, deberá llenarse con piedra o
tierra.
• Se deberá impedir la entrada de
aguas lluvias superficiales al sistema.
El arranque del sistema, deberá
hacerse aplicando en el tanque
séptico un inóculo, como se hace
en la preparación de la chicha o el
masato, o una cepa de otro séptico,
o sistema biológico similar. También
puede usarse suelo rico en humus o
estiércol fresco de equino.
• Cuando se presenten malos olores
en el tanque séptico, se puede aplicar
como correctivo, un producto alcalinizan
te, por ejemplo cal.

15

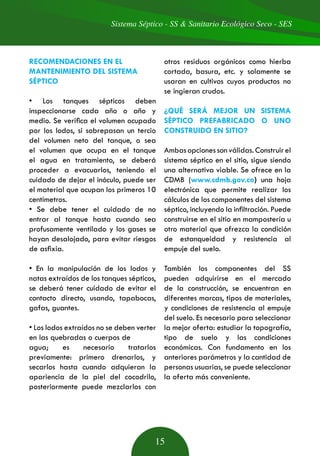

RECOMENDACIONES EN EL
MANTENIMIENTO DEL SISTEMA
SÉPTICO
• Los tanques sépticos deben
inspeccionarse cada año o año y
medio. Se verifica el volumen ocupado
por los lodos, si sobrepasan un tercio
del volumen neto del tanque, o sea
el volumen que ocupa en el tanque
el agua en tratamiento, se deberá
proceder a evacuarlos, teniendo el
cuidado de dejar el inóculo, puede ser
el material que ocupan los primeros 10
centímetros.
• Se debe tener el cuidado de no
entrar al tanque hasta cuando sea
profusamente ventilado y los gases se
hayan desalojado, para evitar riesgos
de asfixia.
• En la manipulación de los lodos y
natas extraídos de los tanques sépticos,
se deberá tener cuidado de evitar el
contacto directo, usando, tapabocas,
gafas, guantes.
• Los lodos extraídos no se deben verter
en las quebradas o cuerpos de
agua; es necesario tratarlos
previamente: primero drenarlos, y
secarlos hasta cuando adquieran la
apariencia de la piel del cocodrilo,
posteriormente puede mezclarlos con
otros residuos orgánicos como hierba
cortada, basura, etc. y solamente se
usaran en cultivos cuyos productos no
se ingieran crudos.
¿QUÉ SERÁ MEJOR UN SISTEMA
SÉPTICO PREFABRICADO O UNO
CONSTRUIDO EN SITIO?
Ambas opciones son válidas. Construir el
sistema séptico en el sitio, sigue siendo
una alternativa viable. Se ofrece en la
CDMB (www.cdmb.gov.co) una hoja
electrónica que permite realizar los
cálculos de los componentes del sistema
séptico, incluyendo la infiltración. Puede
construirse en el sitio en mampostería u
otro material que ofrezca la condición
de estanqueidad y resistencia al
empuje del suelo.
También los componentes del SS
pueden adquirirse en el mercado
de la construcción, se encuentran en
diferentes marcas, tipos de materiales,
y condiciones de resistencia al empuje
del suelo. Es necesario para seleccionar
la mejor oferta: estudiar la topografía,
tipo de suelo y las condiciones
económicas. Con fundamento en los
anteriores parámetros y la cantidad de
personas usuarias, se puede seleccionar
la oferta más conveniente.

16

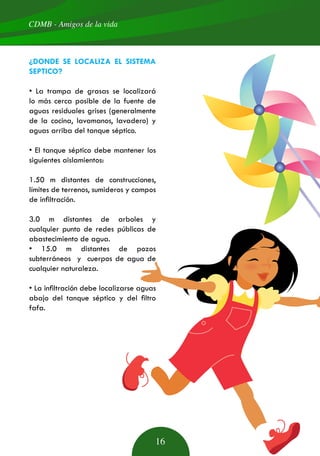

¿DONDE SE LOCALIZA EL SISTEMA
SEPTICO?
• La trampa de grasas se localizará
lo más cerca posible de la fuente de
aguas residuales grises (generalmente
de la cocina, lavamanos, lavadero) y
aguas arriba del tanque séptico.
• El tanque séptico debe mantener los
siguientes aislamientos:
1.50 m distantes de construcciones,
límites de terrenos, sumideros y campos
de infiltración.
3.0 m distantes de arboles y
cualquier punto de redes públicas de
abastecimiento de agua.
• 15.0 m distantes de pozos
subterráneos y cuerpos de agua de
cualquier naturaleza.
• La infiltración debe localizarse aguas
abajo del tanque séptico y del filtro
fafa.

17
Sanitario Ecológico Seco SES
Fuente:

18
SANITARIO ECOLÓGICO SECO SES
En las áreas rurales con baja densidad
de población o para la vivienda rural
dispersa, después de considerar los
sistemas sépticos y el tratamiento de
las aguas grises in situ, la alternativa
que sigue como solución económica y
sanitariamente más viable es el SES. Así
mismo en los asentamientos precarios,
donde no se dispone de la alternativa
de la red pública de alcantarillado, el
SES aparece como una solución viable.
Más allá de considerar el SES como
medida de saneamiento, dicho
sanitario debe enfocarse como una
solución ecológica fundamental dentro
del ciclo de saneamiento, pues sigue
los principios de:
Sanidad: previene enfermedades y
promueve la salud.
Verde: protege el medio ambiente y
conserva el agua.
Productividad: Recupera, recicla y
aporta nutrientes.
El SES no es la letrina que conocimos
con aspecto apestoso, denigrante y
tecnológicamente atrasado. El SES es
un sanitario limpio y sin olores; será
el inodoro del futuro, pues cuando
todo el mundo tome conciencia de hacer
uso eficiente del agua potable, y de
producir comida para todos, el SES que
aporta abono para la agricultura y que
no requiere agua para funcionar, que
no requiere alcantarillado, entonces se
volverá de uso común en todas nuestras
viviendas.

19
Modelo SES
Tubo de ventilación
Techo
(material de construcción
variable)
Techo
(material de construcción
variable)
Bote con mezcla para
cubrir excretas
Botellatrampa de
moscas
Camara 1 en uso
Cimentación
Mingitorio
opcional
Losa
Taza
Ventana
Tubo de
ventilación
Repello liso en interior de
cámaras
Cámara 2
vacía o en descompocición
Firme concreto
Sección B
Tapa
Planta
B B+

20
Como funciona el SES
Cámara para depósito de heces y mezcla agregada
Planta
A
A+
Salida de aire
Es un SES separador:
separación para orines que
irán por una manguera hasta el
contenedor fuera del sanitario
o a un pozo de absorción
En un SES sin separación:
la orina y las heces caen
dentro de la cámara.
En un SES separador:
separación para sólidos
que caerán en la cámara
en uso
El tubo se calienta con los
rayos del sol y hace que el
aire caliente suba jalando
el aire fresco en el interior
de la Cámaras
Succión de aire en
interior de cámaras
En un SES serador:
Contenedor de orina.
Bote con mezcla para cubrir las
excretas cada vez que usamos
el sanitario
Camara en uso.
Porcentaje ideal de composición
50-60 % de heces
50-40 % de mezcla agregada
Un enrriquecedor orgánico para el suelo
Sección A-A’

21

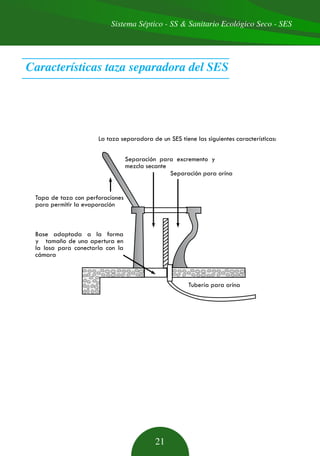

La taza separadora de un SES tíene las siguientes características:
Separación para excremento y
mezcla secante
Tapa de taza con perforacíones
para permitir la evaporación
Base adaptada a la forma
y tamaño de una apertura en
la losa para conectarla con la
cámara
Separación para orína
Tubería para orína
Características taza separadora del SES

23

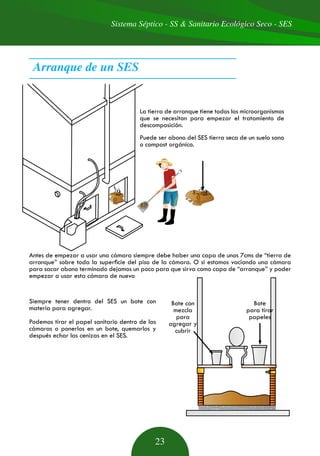

La tierra de arranque tiene todos los microorganismos
que se necesitan para empezar el tratamiento de
descomposición.
Puede ser abono del SES tierra seca de un suelo sano
o compost orgánico.
Antes de empezar a usar una cámara siempre debe haber una capa de unos 7cms de “tierra de
arranque” sobre toda la superficie del piso de la cámara. O si estamos vaciando una cámara
para sacar abono terminado dejamos un poco para que sirva como capa de “arranque” y poder
empezar a usar esta cámara de nuevo
Bote con
mezcla
para
agregar y
cubrir
Siempre tener dentro del SES un bote con
materia para agregar.
Podemos tirar el papel sanitario dentro de las
cámaras o ponerlos en un bote, quemarlos y
después echar las cenizas en el SES.
Bote
para tirar
papeles
Arranque de un SES

Uso y manetenimiento de un SES
24
Es muy importante echar al interior de la
cámara la medida de una taza de mezcla
después de usar nuestro sanitario para cubrir
las excretas que depositamos.
En caso de SES separador cuidamos que no
caiga en la parte por donde va la orina para
no tapar el conducto.
En caso de SES separador es recomendable
tener un mingitorio para los varones.
Puede ser más cómodo y fácil para los hombres
tener su propio mueble para orinar.

25

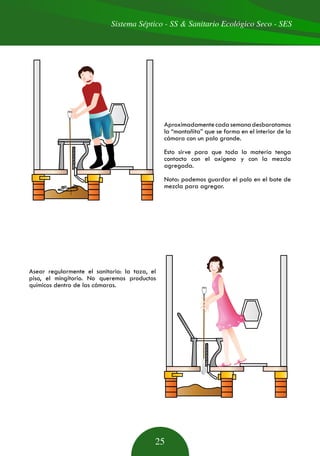

Aproximadamentecadasemanadesbaratamos
la “montañita” que se forma en el interior de la
cámara con un palo grande.
Esto sirve para que toda la materia tenga
contacto con el oxígeno y con la mezcla
agregada.
Nota: podemos guardar el palo en el bote de
mezcla para agregar.
Asear regularmente el sanitario: la taza, el
piso, el mingitorio. No queremos productos
químicos dentro de las cámaras.

26

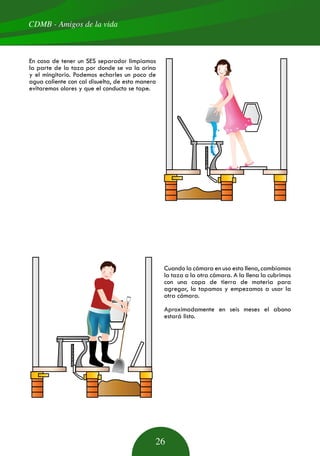

En casa de tener un SES separador limpiamos
la parte de la taza por donde se va la orina
y el mingitorio. Podemos echarles un poco de
agua caliente con cal disuelta, de esta manera
evitaremos olores y que el conducto se tape.
Cuando la cámara en uso esta llena, cambiamos
la taza a la otra cámara. A la llena la cubrimos
con una capa de tierra de materia para
agregar, la tapamos y empezamos a usar la
otra cámara.
Aproximadamente en seis meses el abono
estará listo.

Recomendaciones en el uso del SES
Secreto para evitar malos olores
Para lograr un montón saludable y sin olores, se debe seguir una simple regla:
cualquier cosa depositada en el montón que huela mal, debe cubrirse con materia
orgánica limpia.
Esto quiere decir que cada vez que usamos el sanitario debemos cubrir nuestro
excremento. Podemos usar cualquier opción de la mezcla para agregar. Lo
importante es mantener las excretas cubiertas.
Evaporación. Se debe permitir la salida de vapor y gas que esté dentro de las
cámaras.
Control de humedad
En un SES con separaciones, no queremos humedad alta, pues estamos procesando
las excretas por deshidratación. Separando la orina, agregando suficiente mezcla
secante y cuidando que no exista filtraciones en las cámaras, debe ser suficiente
para mantener los sólidos completamente secos.
La humedad debe ser media, entre 45% y 70% de humedad. La humedad media
es el estado ideal en un SES. No debe haber olores desagradables. La materia
orgánica no debe estar chiclosa, pero tampoco debe parecer deshidratada.
Control de Temperatura
Temperatura cálida. Mayor a 20ªC Debe hacer calor dentro de las cámaras
durante el mayor tiempo posible. Un día a más de 50ªC es suficiente para
eliminar todos los patógenos, o una semana si la temperatura es de 46ªC.
27

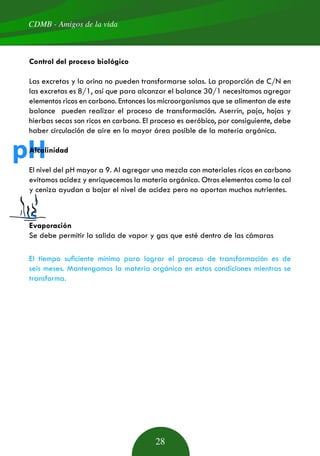

Control del proceso biológico
Las excretas y la orina no pueden transformarse solas. La proporción de C/N en
las excretas es 8/1, así que para alcanzar el balance 30/1 necesitamos agregar
elementos ricos en carbono. Entonces los microorganismos que se alimentan de este
balance pueden realizar el proceso de transformación. Aserrín, paja, hojas y
hierbas secas son ricos en carbono. El proceso es aeróbico, por consiguiente, debe
haber circulación de aire en la mayor área posible de la materia orgánica.
Alcalinidad
El nivel del pH mayor a 9. Al agregar una mezcla con materiales ricos en carbono
evitamos acidez y enriquecemos la materia orgánica. Otros elementos como la cal
y ceniza ayudan a bajar el nivel de acidez pero no aportan muchos nutrientes.
El tiempo suficiente mínimo para lograr el proceso de transformación es de
seis meses. Mantengamos la materia orgánica en estas condiciones mientras se
transforma.
28
Evaporación
Se debe permitir la salida de vapor y gas que esté dentro de las cámaras

● ● ● ●

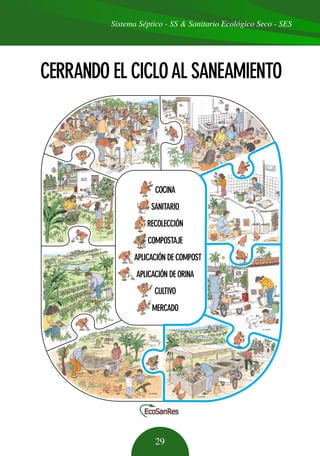

COCINA
SANITARIO
RECOLECCIÓN
COMPOSTAJE
APLICACIÓN DE COMPOST
APLICACIÓN DE ORINA
CULTIVO
MERCADO
●●●●●●●●
●●●●●●●●
CERRANDO EL CICLOAL SANEAMIENTO
www.ecosanres.org
29

• Declaratoria de la semana mundial del agua, Estocolmo, 2010
• UIS-Programa Nacional de Desarrollo Humano-PNUD, Departamento
de Santander frente a los objetivos del desarrollo del milenio, 2008
• Reglamento Técnico de Agua Potable y Saneamiento Básico –RAS,2000
• Resolución 580 año 2006 de la CDMB
• Lourdes Castillo Castillo, Sanitario Ecológico Seco, Guadalajara, Jal.,
México, agosto 2002
• CDMB, Normas Técnicas Diseño, construcción e instalación de tanques sépticos
y disposición de efluentes finales, 2005
•Sistemas de tratamiento de aguas residuales para albergues en zonas rurales.
Plan nacional de calidad turística del Perú. CALTUR ministerio de comercio exterior
y turístico 2008.
Créditos:
El contenido sobre el SES separador está basado sobre todo:
• En la experiencia y trabajo del Arq. Cesar Añorve y sus compañeros de CIA.
• Libro de Joseph Jenkins , The humanure Handbook, Joseph Jenkins Inc., 143
Forest Lane, Grove City, PA 16127 USA.
Referencias bibliográficas
30

Publicación Coordinación Técnica CDMB
Documento Para La Educación Ambiental
Directora: Elvia Hercilia Páez Gòmez
Subdirector: Marco Alirio Duarte Olarte
Arte y Diagramación: OCA
Oficina de Cultura Ambiental
Bucaramanga 2011
Para más Información:
Oficina de Coordinación Tecnica
Tel: 6346100 Ext 1041
oscar.ortega@cdmb.gov.co

Cartilla séptica

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (20)

Similar a Cartilla séptica

Similar a Cartilla séptica (20)

Último

Último (20)

Cartilla séptica
