1.  
Saneamiento Ambiental
INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO
MARIÑO”
EXTENSIÓN MARACAIBO
ESCUELA: INGENIERÍA CIVIL
CÁTEDRA: ELECTIVA V
Medina Mora Gabriel Ernesto

2. Es una caja rectangular de uno o varios compartimientos que reciben las excretas y
las aguas grises.
Se construyen generalmente enterrados, utilizando el bloque revestido con mortero
o en concreto. El tanque séptico tiene como objetivo reciclar las aguas grises y las
excretas para eliminar de ellas los sólidos sediméntales en uno a tres días.

3. El líquido que sale del tanque séptico tiene altas
concentraciones de materia orgánica y organismos
patógenos por lo que se recomienda no descargar dicho
líquido directamente a drenajes superficiales sino
conducirlo al campo de oxidación para tratamiento.
Los tanques sépticos deben ser herméticos al agua,
durables y estructuralmente estables.
El concreto reforzado y el ferro cemento son los materiales
más adecuados para su construcción.
Al tanque séptico se le deben colocar tapas para la
inspección y el vaciado.
Se deben tomar precauciones para que salgan los gases
que se producen dentro del tanque.
Para esto se puede colocar un tubo de ventilación.
Materiales necesarios para
construir un tanque séptico para
una familia de seis personas

4. Las aguas residuales que no vayan a un sistema de recogida urbano,
con alcantarillado y posterior tratamiento municipal, es decir, edificios
situados en zonas alejadas de los núcleos urbanos, deben ser tratadas
en una fosa para que con el menor flujo del agua, la parte sólida se
pueda depositar (cienos), liberando la parte líquida.
Una vez hecho eso, determinadas bacterias anaerobias actúan sobre la
materia orgánica de las aguas residuales descomponiéndola en sus
componentes inorgánicos (materia inerte), y convirtiendo parte de los
sólidos en materia soluble en el agua.
Esta descomposición es importante, pues reduce la cantidad de materia
orgánica, y en cerca del 40% la demanda biológica de oxígeno que se
precisa para este menester, y así el agua puede devolverse a la
naturaleza con menor perjuicio para ella.

5. La parte sólida restante debe ser retirada cada cierto tiempo (cada uno o dos años)
y transportada a un lugar donde pueda ser tratada totalmente.
No hay que confundir este artefacto con el pozo negro, antiguo sistema de
recogida de aguas residuales, muy imperfecto y que actualmente está prohibido en
muchos países, por su deficiente tratamiento de los residuos.

6. Directivas de protección del ambiente en la CE
De acuerdo con las directivas de protección del ambiente, estas soluciones están
sometidas a reglamentación en el territorio de la CE.
Las fosas sépticas deben ser revisadas y vaciadas con cierta periodicidad
(dependiendo de sus características, localización y diseño). Este proceso debe ser
realizado por compañías especializadas (poceros), dotadas de las oportunas
certificaciones y autorizaciones.
Los residuos obtenidos han de procesarse en instalaciones adecuadas y
específicas (como secadoras de lodos y depuradoras), y los residuos finales deben
eliminarse de una forma regulada por los organismos oficiales competentes.
Actualmente existen depósitos adecuadamente acondicionados; pero esta solución
no es permanente, y puede resultar modificada por nuevas ordenanzas
municipales, autonómicas o estatales.

7.  Corte vertical del pozo séptico:
El pozo séptico es una cámara cerrada que sirve para facilitar la descomposición y
separación de la materia orgánica contenida en las aguas de alcantarilla, utilizando el
trabajo de las bacterias existentes en las mismas aguas. Como consecuencia de este
proceso, la materia orgánica se transforma en gases, líquido y una masa negruzca
llamada lodo, que se deposita en el fondo del tanque.

8.  Caja de Grasas:
Tiene por objetivo interceptar las grasas y jabones presentes en el agua para evitar
así, que el campo de infiltración se vuelva impermeable y no cumpla su función de
absorción del líquido proveniente del pozo séptico.

9.  Caja de Distribución:
Tiene como función recolectar el líquido proveniente del pozo Séptico y facilitar su
repartición uniforme, permitiendo además inspeccionar las tuberías en caso de mal
funcionamiento o durante las revisiones periódicas del sistema.

10. Colocación del la tubería en la zanja:
La tubería colocada en la parte exterior de la edificación se denomina Línea de
Conducción y en ella se utiliza tubería sanitaria de 4″ de diámetro, instalada en
zanjas de 45 a 60 cm. de profundidad, con pendiente entre el 1 y el 2 % la tubería
comprendida entre la edificación y el Pozo Séptico y entre el 2 y el 20% la
comprendida entre el Pozo séptico y la caja de distribución.

11. Las Cajas de Inspección:
Se construyen de concreto simple o con ladrillo pegado con un mortero
de cemento 1:3 (en este enlace detallo como se cura el concreto: Curado del
concreto) y son de forma cuadrada con lados de 45 a 60 cm. de longitud. Una
cañuela formada con concreto pobre une las bocas de la entrada y salida. La tapa
de la Caja es una loza delgada de concreto reforzado construida de manera que
impida el escape de malos olores.

12.  Localización del Tanque
Séptico:
Para construir el sistema se
reúne separadamente en dos
tuberías los desagües del
baño y los de la cocina y
lavadero.
El primero va directamente al
tanque mientras que los
segundos pasan a una caja
de grasas antes de
desembocar en la misma
tubería del tanque.

13.  Instalación del Tanque
séptico: Si el terreno en
bastante poroso podemos
utilizar el siguiente esquema de
distribución de la salida de los
líquidos:
Pero si encontramos un terreno muy impermeable debemos de instalar un
sumidero que viene siendo de la siguiente forma.

16. Debido a muchas preguntas sobre como calcular las medidas de un pozo séptico, les
mostraré un breve ejemplo de diseño para un pozo séptico (o llamado también
tanque séptico por muchos) para una vivienda con alojamiento de 40 personas con
una dotación de 150 lppd y 365 días de tiempo de almacenaje, en un clima cálido.

17. • Antes que nada daré los parámetros para un diseño efectivo del pozo
séptico:
 Contribución de aguas negras: depende del número de personas y del consumo.
 Período de contribución:
Predios residenciales, hoteles, hospitales y cuarteles Tr = 24 horas
 Contribución de lodo fresco (ver tabla de abajo).
 Período de almacenamiento de lodo digerido: la capacidad mínima para
almacenar lodos digeridos debe ser de 10 meses o 300 días.
 Período de digestión de lodo=50 días.
 Coeficiente de reducción de lodos a ser adoptado en el cálculo del volumen:
Lodo digerido: R1=0.25
Lodo en digestión: R2=0.50
 Forma: esta puede ser cilíndrica o rectangular

18. 1. para tanques cilíndricos el diámetro mínimo es de D=1.10 m
 Profundidad útil mínima h= 1.10m
 El diámetro no debe ser mayor que 2h
1. Para tanques rectangulares
 Ancho interno mínimo b=0.70 m
 Profundidad mínima útil h=1.10 m y máxima h =1.70 m
 Relación largo y ancho 2<L/b<4
 B máx.=3.40m

19.  Volumen
V= N(DTr +(R1Ta+R2Td)*Lf)
V =volumen útil en litros el volumen mínimo es de
1,250 litros
N =Número de habitantes
D =dotación en lppd
Tr =Tiempo de retención en días
R1 =Coeficiente de lodo digerido
R2 =Coeficiente para lodo en proceso de digestión
Ta =periodo de almacenamiento de lodos
Td =periodo de digestión
Lf = lodos frescos en lppd

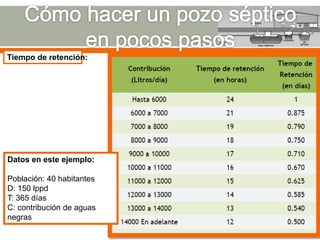

21. Tiempo de retención:
Datos en este ejemplo:
Población: 40 habitantes
D: 150 lppd
T: 365 días
C: contribución de aguas
negras

22. Para este tipo de pozo séptico debemos calcularlo como lo demuestro a
continuación:
• Contribución de aguas negras C
C = ND= 40150=6,000 L/día
• Contribución de lodo fresco (Lf) de tabla:
Lf = 1 lppd
Tr = 1 día
• Volumen Útil : suponiendo TD=50 días
R1 =0.25 y R2=0.50
V= N (DTr +(R1Ta+R2Td)*Lf)
V =40(1501+0.25365+0.5050)1=10,650 litros
V = 10.65 m3

23. • Calculo de la sección transversal, adoptando una altura útil de:
h =1.10m
At = V/h = 10.65/1.10= 9.68 m2
• Calculo del ancho del tanque L/b=3.0
Si 2<L/b<4
L=3b
A=b*L
A=3b^2
b=(A/3)^0.5
b=(9.68/3)^0.5=1.80m
• Calculo del largo del tanque L = 3b = 3*1.80=5.40 m
Dimensiones del pozo séptico para 40 personas:
L=5.40 m
b=1.80 m
