Pozo séptico

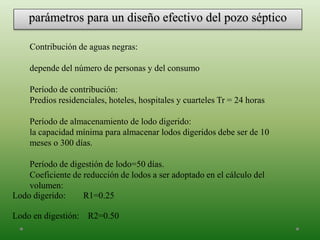

2. parámetros para un diseño efectivo del pozo séptico
Contribución de aguas negras:
depende del número de personas y del consumo
Período de contribución:
Predios residenciales, hoteles, hospitales y cuarteles Tr = 24 horas
Período de almacenamiento de lodo digerido:
la capacidad mínima para almacenar lodos digeridos debe ser de 10
meses o 300 días.
Período de digestión de lodo=50 días.
Coeficiente de reducción de lodos a ser adoptado en el cálculo del
volumen:
Lodo digerido: R1=0.25
Lodo en digestión: R2=0.50

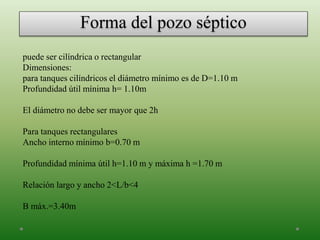

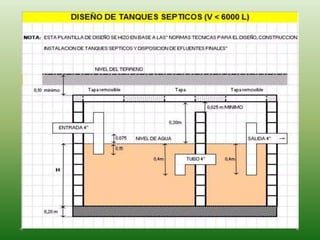

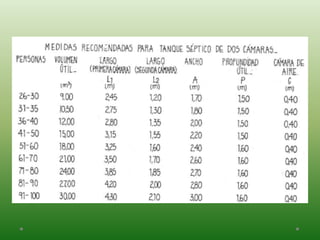

3. Forma del pozo séptico
puede ser cilíndrica o rectangular
Dimensiones:
para tanques cilíndricos el diámetro mínimo es de D=1.10 m
Profundidad útil mínima h= 1.10m
El diámetro no debe ser mayor que 2h
Para tanques rectangulares
Ancho interno mínimo b=0.70 m
Profundidad mínima útil h=1.10 m y máxima h =1.70 m
Relación largo y ancho 2<L/b<4
B máx.=3.40m

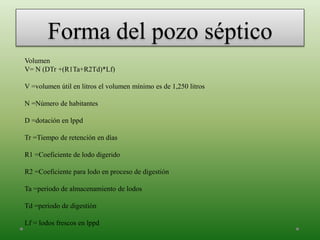

4. Forma del pozo séptico
Volumen
V= N (DTr +(R1Ta+R2Td)*Lf)
V =volumen útil en litros el volumen mínimo es de 1,250 litros
N =Número de habitantes
D =dotación en lppd
Tr =Tiempo de retención en días
R1 =Coeficiente de lodo digerido
R2 =Coeficiente para lodo en proceso de digestión
Ta =periodo de almacenamiento de lodos
Td =periodo de digestión
Lf = lodos frescos en lppd

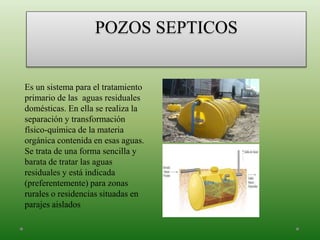

5. POZOS SEPTICOS
Es un sistema para el tratamiento
primario de las aguas residuales
domésticas. En ella se realiza la
separación y transformación
físico-química de la materia
orgánica contenida en esas aguas.
Se trata de una forma sencilla y
barata de tratar las aguas
residuales y está indicada
(preferentemente) para zonas
rurales o residencias situadas en
parajes aislados

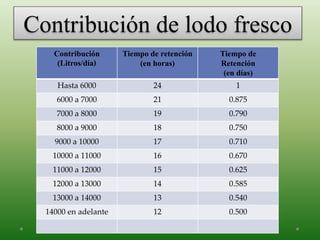

6. Contribución de lodo fresco
Contribución
(Litros/día)
Tiempo de retención
(en horas)
Tiempo de
Retención
(en días)
Hasta 6000 24 1
6000 a 7000 21 0.875
7000 a 8000 19 0.790
8000 a 9000 18 0.750
9000 a 10000 17 0.710
10000 a 11000 16 0.670
11000 a 12000 15 0.625
12000 a 13000 14 0.585
13000 a 14000 13 0.540
14000 en adelante 12 0.500

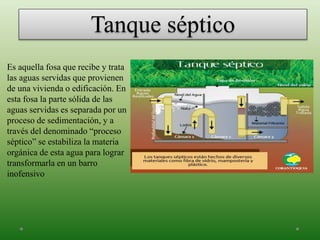

7. Es aquella fosa que recibe y trata
las aguas servidas que provienen
de una vivienda o edificación. En
esta fosa la parte sólida de las
aguas servidas es separada por un
proceso de sedimentación, y a
través del denominado “proceso
séptico” se estabiliza la materia
orgánica de esta agua para lograr
transformarla en un barro
inofensivo
Tanque séptico

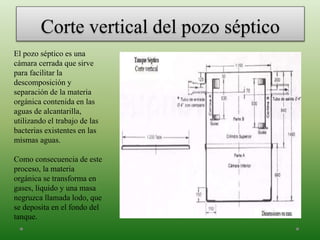

8. Corte vertical del pozo séptico
El pozo séptico es una
cámara cerrada que sirve
para facilitar la
descomposición y
separación de la materia
orgánica contenida en las
aguas de alcantarilla,
utilizando el trabajo de las
bacterias existentes en las
mismas aguas.
Como consecuencia de este
proceso, la materia
orgánica se transforma en
gases, líquido y una masa
negruzca llamada lodo, que
se deposita en el fondo del
tanque.

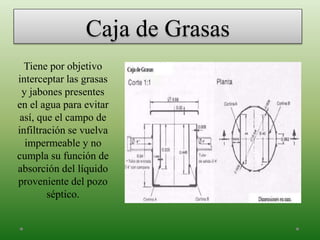

9. Caja de Grasas
Tiene por objetivo
interceptar las grasas
y jabones presentes
en el agua para evitar
así, que el campo de
infiltración se vuelva
impermeable y no
cumpla su función de
absorción del líquido
proveniente del pozo
séptico.

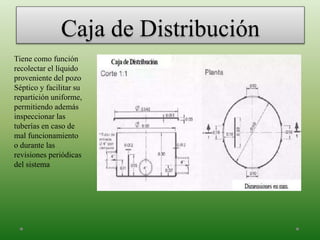

10. Caja de Distribución
Tiene como función
recolectar el líquido
proveniente del pozo
Séptico y facilitar su
repartición uniforme,
permitiendo además
inspeccionar las
tuberías en caso de
mal funcionamiento
o durante las
revisiones periódicas
del sistema

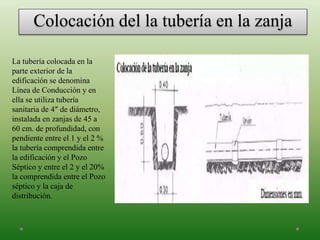

11. Colocación del la tubería en la zanja
La tubería colocada en la
parte exterior de la
edificación se denomina
Línea de Conducción y en
ella se utiliza tubería
sanitaria de 4″ de diámetro,
instalada en zanjas de 45 a
60 cm. de profundidad, con
pendiente entre el 1 y el 2 %
la tubería comprendida entre
la edificación y el Pozo
Séptico y entre el 2 y el 20%
la comprendida entre el Pozo
séptico y la caja de
distribución.

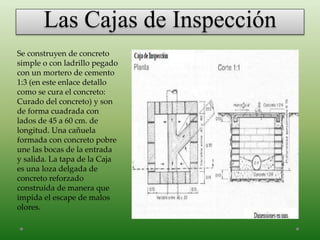

12. Las Cajas de Inspección
Se construyen de concreto
simple o con ladrillo pegado
con un mortero de cemento
1:3 (en este enlace detallo
como se cura el concreto:
Curado del concreto) y son
de forma cuadrada con
lados de 45 a 60 cm. de
longitud. Una cañuela
formada con concreto pobre
une las bocas de la entrada
y salida. La tapa de la Caja
es una loza delgada de
concreto reforzado
construida de manera que
impida el escape de malos
olores.

13. Tanque séptico
Por lo general, un tanque séptico se
construye a partir de una gran caja
de forma rectangular, que posee uno
o más compartimientos que se
encargan de recibir los excrementos
y las aguas grises. Lo más común es
que estos tanques se encuentren
enterrados y cubiertos por una capa
de concreto. Su principal objetivo es
reciclar las aguas servidas,
eliminando los desechos sólidos en
un lapso de entre uno y tres días

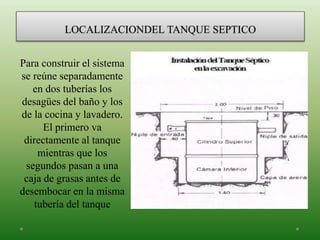

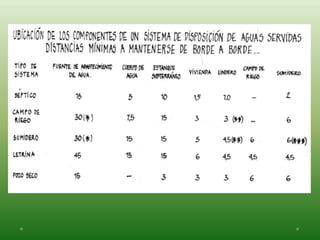

14. LOCALIZACIONDEL TANQUE SEPTICO
Para construir el sistema
se reúne separadamente
en dos tuberías los
desagües del baño y los
de la cocina y lavadero.
El primero va
directamente al tanque
mientras que los
segundos pasan a una
caja de grasas antes de
desembocar en la misma
tubería del tanque

15. Instalación del Tanque séptico

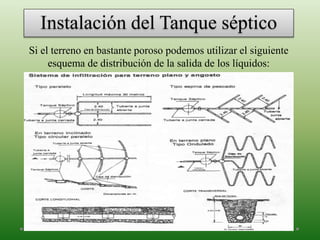

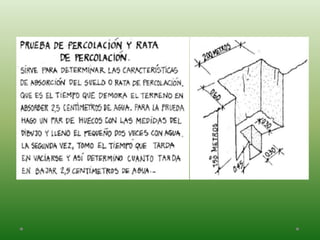

Si el terreno en bastante poroso podemos utilizar el siguiente
esquema de distribución de la salida de los líquidos:

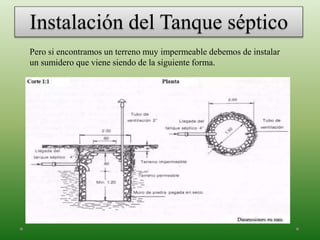

16. Instalación del Tanque séptico
Pero si encontramos un terreno muy impermeable debemos de instalar
un sumidero que viene siendo de la siguiente forma.
