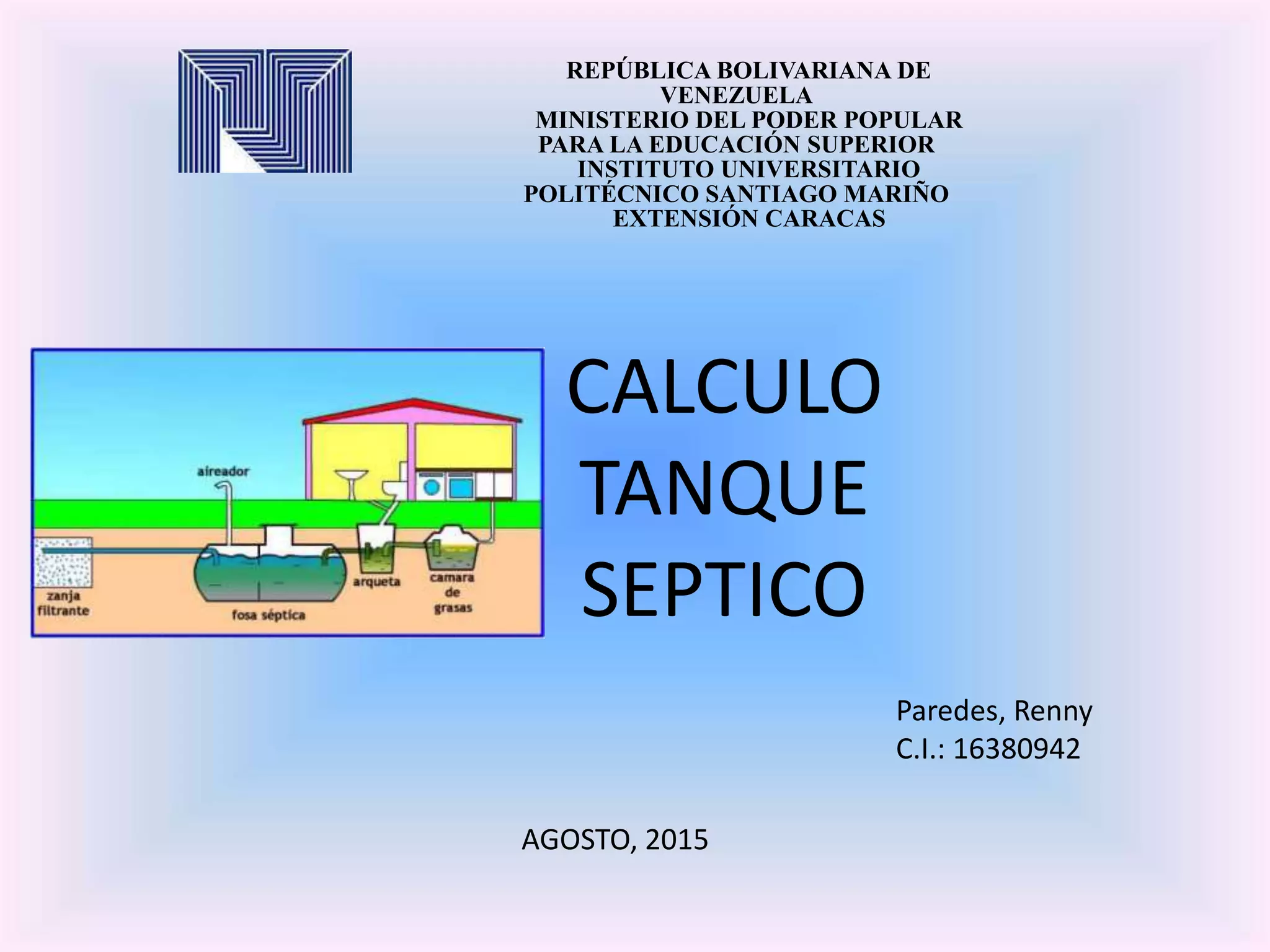

1. REPÚBLICA BOLIVARIANA DE
VENEZUELA
MINISTERIO DEL PODER POPULAR
PARA LA EDUCACIÓN SUPERIOR
INSTITUTO UNIVERSITARIO
POLITÉCNICO SANTIAGO MARIÑO
EXTENSIÓN CARACAS
CALCULO
TANQUE
SEPTICO
AGOSTO, 2015
Paredes, Renny
C.I.: 16380942

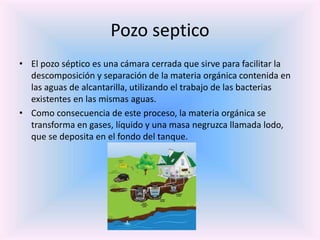

2. Pozo septico
• El pozo séptico es una cámara cerrada que sirve para facilitar la
descomposición y separación de la materia orgánica contenida en
las aguas de alcantarilla, utilizando el trabajo de las bacterias
existentes en las mismas aguas.
• Como consecuencia de este proceso, la materia orgánica se
transforma en gases, líquido y una masa negruzca llamada lodo,
que se deposita en el fondo del tanque.

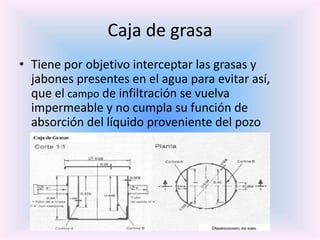

3. Caja de grasa
• Tiene por objetivo interceptar las grasas y
jabones presentes en el agua para evitar así,
que el campo de infiltración se vuelva
impermeable y no cumpla su función de
absorción del líquido proveniente del pozo

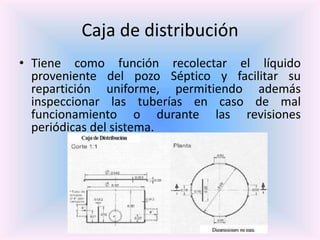

4. Caja de distribución
• Tiene como función recolectar el líquido
proveniente del pozo Séptico y facilitar su
repartición uniforme, permitiendo además
inspeccionar las tuberías en caso de mal
funcionamiento o durante las revisiones
periódicas del sistema.

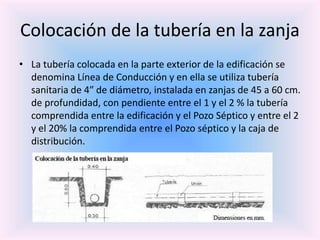

5. Colocación de la tubería en la zanja
• La tubería colocada en la parte exterior de la edificación se
denomina Línea de Conducción y en ella se utiliza tubería
sanitaria de 4″ de diámetro, instalada en zanjas de 45 a 60 cm.
de profundidad, con pendiente entre el 1 y el 2 % la tubería
comprendida entre la edificación y el Pozo Séptico y entre el 2
y el 20% la comprendida entre el Pozo séptico y la caja de
distribución.

6. Localización del tanque septico
• Para construir el sistema se reúne separadamente en
dos tuberías los desagües del baño y los de la cocina y
lavadero. El primero va directamente al tanque
mientras que los segundos pasan a una caja de grasas
antes de desembocar en la misma tubería del tanque.

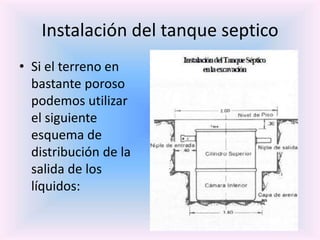

7. Instalación del tanque septico
• Si el terreno en
bastante poroso
podemos utilizar
el siguiente
esquema de
distribución de la
salida de los
líquidos:

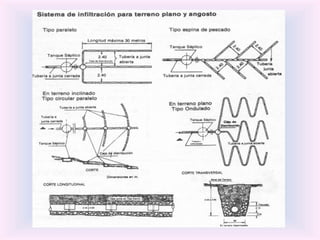

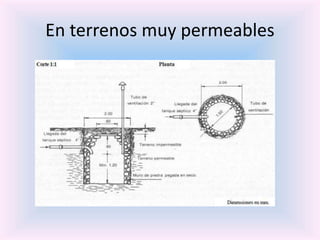

9. En terrenos muy permeables

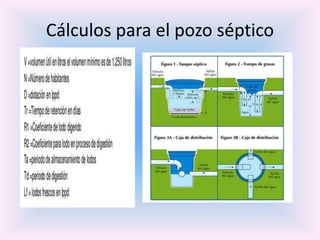

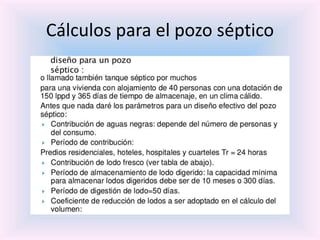

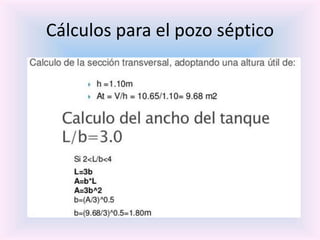

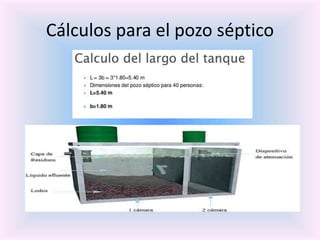

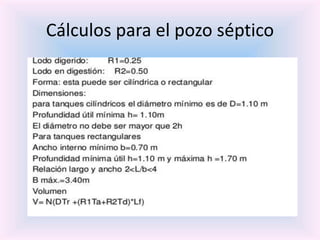

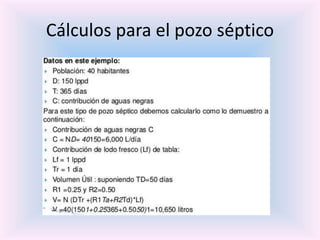

10. Cálculos para el pozo séptico

11. Cálculos para el pozo séptico

12. Cálculos para el pozo séptico

13. Cálculos para el pozo séptico

14. Cálculos para el pozo séptico

15. Cálculos para el pozo séptico
