Catalogo eterboard

MANUAL
TÉCNICO

SISTEMA CONSTRUCTIVO EN SECO

Le da la bienvenida a esta primera edición del
manual técnico para el sistema constructivo
en seco ETERNIT®, deseando que todo su
contenido le sea de utilidad y que a través de
él encuentre el apoyo y la conﬁanza de nuestra
empresa en sus proyectos de construcción.


1ª Edición

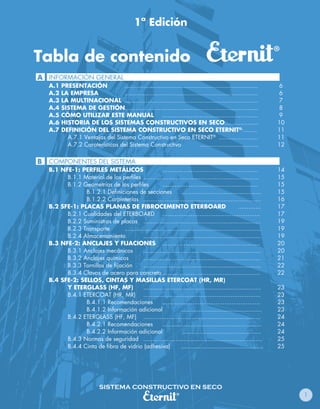

Tabla de contenido
A INFORMACIÓN GENERAL
A.1 PRESENTACIÓN ........................................................................... 6
A.2 LA EMPRESA ........................................................................... 6
A.3 LA MULTINACIONAL ........................................................................... 7
A.4 SISTEMA DE GESTIÓN........................................................................... 8
A.5 CÓMO UTILIZAR ESTE MANUAL ...................................................... 9
A.6 HISTORIA DE LOS SISTEMAS CONSTRUCTIVOS EN SECO................... 10
A.7 DEFINICIÓN DEL SISTEMA CONSTRUCTIVO EN SECO ETERNIT®......... 11
A.7.1 Ventajas del Sistema Constructivo en Seco ETERNIT® ...................... 11
A.7.2 Caraterísticas del Sistema Constructivo ................................. 12

B COMPONENTES DEL SISTEMA
B.1 NFE-1: PERFILES METÁLICOS ...................................................... 14
B.1.1 Material de los perfiles ................................................................. 15
B.1.2 Geometrías de los perfiles ...................................................... 15
B.1.2.1 Definiciones de secciones ............................................. 15
B.1.2.2 Carpinterías .................................................................. 16
B.2 SFE-1: PLACAS PLANAS DE FIBROCEMENTO ETERBOARD ............. 17
B.2.1 Cualidades del ETERBOARD ....................................................... 17
B.2.2 Suministros de placas .................................................................. 19
B.2.3 Transporte ............................................................................. 19
B.2.4 Almacenamiento .................................................................. 19
B.3 NFE-2: ANCLAJES Y FIJACIONES ....................................................... 20
B.3.1 Anclajes mecánicos .................................................................. 20
B.3.2 Anclajes químicos .................................................................. 21
B.3.3 Tornillos de fijación .................................................................. 22
B.3.4 Clavos de acero para concreto ....................................................... 22
B.4 SFE-2: SELLOS, CINTAS Y MASILLAS ETERCOAT (HR, MR)
Y ETERGLASS (HF, MF) .................................................................. 23
B.4.1 ETERCOAT (HR, MR) .................................................................. 23
B.4.1.1 Recomendaciones ....................................................... 23
B.4.1.2 Información adicional ............................................. 23
B.4.2 ETERGLASS (HF, MF) .................................................................. 24
B.4.2.1 Recomendaciones ........................................................ 24
B.4.2.2 Información adicional ............................................. 24
B.4.3 Normas de seguridad ................................................................... 25
B.4.4 Cinta de fibra de vidrio (adhesiva) .............................................. 25

1

C SOLUCIONES CONSTRUCTIVAS
C.1 MUROS SECOS (TABIQUES) ................................................................ 29
C.1.1 Características estructurales ...................................................... 30
C.1.2 Componentes ........................................................................... 31
C.1.2.1 El bastidor ................................................................ 31
C.1.2.2 Placas planas de emplacado (FC) ................................ 33
C.1.2.3 Tornillos y fijaciones ...................................................... 34
C.1.2.4 Cintas, sellos y masillas ........................................... 34
C.1.3. Tipos de muros secos ................................................................ 35
C.1.3.1 Muro simple de una cara ........................................... 35
C.1.3.2 Muro simple de dos caras ........................................... 35
C.1.3.3 Muro simple especializado ........................................... 36
C.1.3.4 Muros adosados ...................................................... 37
C.1.3.5 Muros de gran altura ...................................................... 37
C.1.3.6 Muros curvos ................................................................ 38
C.1.3.7 Muros en ángulo ...................................................... 38
C.1.4 Aislamientos ........................................................................... 39
C.1.4.1 Térmicos ................................................................. 39
C.1.4.2 Acústicos ................................................................. 40
C.1.4.3 Humedad y vapor ....................................................... 40
C.1.5 Proceso constructivo ................................................................. 41
C.1.5.1 Descripción del proceso ............................................ 41
C.1.5.2 Materiales de acabado ............................................ 41
C.1.6 Detalles constructivos ................................................................. 42
C.1.7 Guía de diseño y cálculo ....................................................... 44
C.1.8 Guía de cálculo, muros y fachadas ............................................ 45
C.2 FACHADAS Y CERRAMIENTOS ....................................................... 47
C.2.1 Características estructurales ....................................................... 48
C.2.2 Componentes ............................................................................ 48
C.2.2.1 Perfiles metálicos de bastidores para fachadas ............. 48
C.2.2.2 Placas planas ETERBOARD ............................................. 49
C.2.2.3 Anclajes y fijaciones ....................................................... 49
C.2.3 Tipos de fachadas secas ....................................................... 51
C.2.3.1 Fachada confinada ....................................................... 51
C.2.3.2 Colgante, flotante o de cortina .................................. 52
C.2.3.3 Recubrimientos ....................................................... 52
C.2.4 Tratamiento de juntas .................................................................. 53
C.2.5 Acabados de fachadas .................................................................. 53
C.3 ENTREPISOS ....................................................................................... 57
C.3.1 Características estructurales ........................................................ 58
C.3.2 Componentes ............................................................................. 58
C.3.2.1 Placas planas ETERBOARD ............................................. 58
C.3.2.2 Bastidores en perfiles metálicos ................................... 58
C.3.2.3 Anclajes y fijaciones ........................................................ 59
C.3.2.4 Cintas masillas y sellos ............................................. 60
C.3.3 Sistemas de entrepiso ................................................................... 60
C.3.3.1 Sistema lineal ................................................................... 60
C.3.3.2 Sistema no lineal ......................................................... 61

2

C.3.3.3 Sistema adosado ...................................................... 61
C.3.4 Modulaciones ........................................................................... 62
C.3.5 Acabados ............................................................................ 63
C.3.5.1 Recubrimiento melamínico ........................................... 63
C.3.5.2 Cerámicas ................................................................ 63
C.3.6 Armada de un entrepiso ...................................................... 63
C.3.7 Guías de cálculo ................................................................ 64
C.3.8 Cargas de diseño ................................................................. 65
C.4 CIELOS RASOS ........................................................................... 67
C.4.1 Características estructurales ...................................................... 68
C.4.2 Componentes ........................................................................... 68
C.4.2.1 Entramados (bastidores) ............................................ 68
C.4.2.2 Placas ETERBOARD ....................................................... 70
C.4.2.3 Cuelgas, anclajes y fijaciones .................................. 70
C.4.3 Cintas y masillas .................................................................. 71
C.4.4 Tipos de cielos rasos .................................................................. 71
C.4.4.1 Cielos rasos suspendidos de placas removibles ............. 71
C.4.4.2 Cielos rasos continuos ............................................. 73
C.4.4.3 Cielos rasos clavados ............................................. 74
C.4.4.4 Cielos rasos abovedados y artesas ................................... 74
C.4.4.5 Cielos rasos adosados (aplicados) ....................... 75
C.5 BASES DE CUBIERTA ............................................................................. 77
C.5.1 Características estructurales ........................................................ 78
C.5.2 Componentes ............................................................................. 78
C.5.2.1 Bastidores metálicos ........................................................ 78
C.5.2.2 Placas ETERBOARD (emplacado) ................................... 80
C.5.2.3 Anclajes y fijaciones ........................................................ 81
C.5.2.4 Cintas y masillas para el tratamiento de juntas .............. 81
C.5.3 Materiales de bases de cubierta .............................................. 82
C.5.4 Proceso constructivo ................................................................... 83
C.5.5 Ejemplos de aplicación ......................................................... 84
C.5.6 Guías de cálculo ................................................................... 87

D CONSIDERACIONES FINALES
D.1 TRATAMIENTO DE JUNTAS Y SUPERFICIES ................................ 95
D.1.1 Juntas continuas (invisibles) ...................................................... 96
D.1.2 Junta destacada ................................................................ 96
D.1.3 Junta flexible (de control) ...................................................... 97
D.1.4 Pasos a seguir ........................................................................... 98
D.2 EQUIPOS, HERRAMIENTAS Y ELEMENTOS DE SEGURIDAD ........... 101
D.2.1 Áreas de aplicación ................................................................ 102
D.2.2 Movilización, colocación y sustentación ................................ 103
D.2.3 Medición, trazado y nivelación ........................................... 104
D.2.4 Corte y armado de bastidores metálicos ................................ 105
D.2.5 Anclajes, armaduras y emplacado ........................................... 106
D.2.6 Tratamiento de juntas y superficies ........................................... 107
D.2.7 Equipos de protección, seguridad y asistencia ................................. 108

3

4

A.
INFORMACIÓN GENERAL


A. INFORMACIÓN GENERAL
A.1 PRESENTACIÓN ETERNIT COLOMBIANA S.A
Consecuente con las últimas tendencias
constructivas en el mundo y como un aporte al
sector de la construcción, ETERNIT® presenta este
manual técnico de especificaciones y aplicaciones

de su línea de productos para la Construcción
Liviana en Seco (Drywall).
El propósito de este manual es dar a conocer
los métodos y técnicas constructivas, además de
señalar su aplicación probada y segura para
la edificación de viviendas, aulas, oficinas,
comercios, obras de salud, recreación, etc.
Esta primera edición esta dirigida especialmente
A a los arquitectos, ingenieros, maestros de obra,
técnicos constructores y a todas aquellas personas
que de una u otra forma tengan interés en ella. ETERNIT PACÍFICO S.A

A.2 LA EMPRESA
ETERNIT®, empresa Colombiana creada desde
1.942 y con más de 65 años de experiencia
en la fabricación de productos de fibrocemento,
ha dedicado sus esfuerzos en busca de mejores
soluciones constructivas en el acelerado proceso
de urbanización que experimenta nuestro país.
Mas de 300 millones de metros cuadrados
cubiertos con tejas eternit, alrededor de 1 millón
y medio de viviendas servidas con sus tanques
y cerca de 40.000 kilómetros de tubería de
acueducto y alcantarillado a lo largo y ancho de
su territorio nacional son algunos de sus aportes.
ETERNIT® cuenta con 3 fábricas ubicadas en ETERNIT ATLÁNTICO S.A
las ciudades de Bogotá, Barranquilla y Cali
que hacen posible nuestra presencia en todo el
territorio nacional a través de una nutrida red
de Distribuidores. Así mismo, ha incursionado
exitosamente en los mercados vecinos,
principalmente en Panamá, Aruba, Curazao,
Costa Rica, Perú, Venezuela, Ecuador, Antillas
Holandesas y Republica Dominicana.
Hoy día, los productos fabricados en Colombia
generan más de 700 empleos directos y más
de 50.000 indirectos, entre Distribuidores,
Instaladores, Proveedores, Transportadores y
Comerciantes.

6

A partir del año 2.000, ETERNIT® hace parte del • Eureka Industrial (Productos FC y Contenedores
prestigioso grupo multinacional MEXALIT, que de Agua, México)
tiene su sede corporativa en México y cuyas
• Comecop (Fabricante de Tubos de Concreto
actividades principales son la fabricación de
Pretensado, México)
cubiertas, tuberías y placas de fibrocemento,
productos de polietileno, concreto y sistemas • ICHSA (Operadora de Aguas en México)
constructivos en seco, entre otras. • Maxitile Corporation (Comercializadora en
El objetivo primordial de ETERNIT® es mantener y USA)

consolidar su posición de liderazgo en Colombia, • Waltech S.A.(Construcción Soluciones de
como la más importante empresa productora de Vivienda, México)
Tejas de Fibrocemento y Plásticas, Cielos Rasos,
Tanques Plásticos y Sistemas Sépticos, Cabinas • Maxitile Industries (México)
Sanitarias, Placas de Fibrocemento Autoclavadas, • Plycem Company S.A. (Productos FC Costa
Masillas, Pinturas y Materiales para la Construcción Rica, Salvador y Honduras)
de Sistemas Prefabricados.
• Eternit Colombiana S.A (Bogota, Colombia)
• Eternit Pacifico S. A. (Cali, Colombia))
A.3 LA MULTINACIONAL A
• Eternit Atlántico S. A. (Barranquilla, Colombia)
El grupo MEXALIT cuenta con más de 70 años de
historia y una capacidad de producción superior • Eternit Ecuatoriana S.A.(Quito, Ecuador))
a 1.800.000 toneladas por año en la fabricación • Eternit Atlántico Panamá S.A. (Ciudad de
de Productos de Fibrocemento, Polietileno, y Panamá, Panamá)
Concreto para la industria de la construcción.
• Industrias Duralit (Cochabamba, Bolivia)
El grupo MEXALIT está conformado por un extenso
conjunto de empresas lideres en su ramo que
proporcionan más de 3.500 fuentes de empleo Gracias a la calidad de sus productos, compromiso
de innovación y al servicio de excelencia de
permanente, entre las cuales se encuentran:
su gente, ha logrado una gran proyección
• Mexalit Industrial (Productos FC y Contenedores internacional.
de Agua, México)

7

A.4 SISTEMA DE GESTIÓN
Trabajamos con exigentes requisitos y los garantizamos con auditoría permanente.

Eternit Colombiana S.A.

A
Eternit Pacíﬁco S.A.

Eternit Atlántico S.A.

La información, referencias y marcas que se incluyen en este manual están sujetas a cambios que
podrán ser obtenidos en nuestra página web www.eternit.com.co.

Fotos A.1, A.2 y A.3 Centro de eventos del Valle del Pacífico - Valle del Cauca - 2007

8

A.5 CÓMO UTILIZAR ESTE MANUAL Notas y referencias
Para un correcto manejo y visualización de este
manual, recomendamos revisar el índice general
por capítulos y sus correspondientes subíndices
analíticos, se presenta en 4 capítulos de la A a
la D), en cada capítulo se ubican los subíndices
necesarios para una correcta explicación de
los contenidos del mismo. En cada uno de los

capítulos se incluye ayudas en imágenes, gráficas,
referencias importantes y tablas explicativas,
ejemplos de cálculo y detalles constructivos, con
la más reciente y veraz información presentada
de una forma amigable, objetiva, concreta y con
sentido pedagógico.

ETERNIT® presenta en este manual el SISTEMA
CONSTRUCTIVO EN SECO ETERNIT®, con el A
cual, mediante el uso de placas ETERBOARD,
masillas ETERCOAT HR/MR y ETERGLASS HF/MF,
pinturas COLORCEL y otros materiales necesarios
se pueden realizar todo tipo de edificaciones.

Hacemos parte del Pacto Global de
Naciones Unidas desde el año 2007,
involucrando sus 10 principios en
nuestros lineamientos estratégicos,
enmarcados dentro de un conjunto de
valores fundamentales en las esferas de
los derechos humanos, las condiciones
de trabajo, el medio ambiente y la
lucha contra la corrupción.

TIPO GEOMETRÍAS
1) Perfil U ,canal PGU
2) Perfil C, canal, perlin PGC
3) Tubular o cajón 2 PGC rígido. enfrentados
4) Tubular reforzado 2 PGC + 2PGU
5) Perfil I 2 PGC almas enfrentada
6) Perfil I reforzado 2 PGC + 2PGU
7) Compuesto. triple 1 cajón + 1 PGC
8) Compuesto reforzado 1 cajón + 2 PGC

Gráficos ilustrativos con textos de referencia. Tablas ilustrativas de contenidos.

9

A.6 HISTORIA DE LOS SISTEMAS
CONSTRUCTIVOS EN SECO
Durante los procesos de colonización de
América del Norte a principios del siglo XIX y
especialmente a partir de las migraciones que
desde 1860 arribaron a las costas del océano
Pacífico, los métodos constructivos tradicionales
no satisfacían las demandas de estas poblaciones

y fue entonces que aparecieron las construcciones
con estructuras en madera, que se forraban con
tablas y tenían uno o dos pisos.
La necesidad de alcanzar los principios básicos
del desarrollo industrial, practicidad, velocidad
y productividad, promovió la aparición de
las construcciones Balloon framing consistentes
en la colocación de parales del mismo alto de
A la edificación, generalmente construcciones
de dos pisos, con las vigas del entrepiso
fijadas lateralmente a éste. De esta forma el Gráfico A.2. Sistema Platform Framing.
entrepiso quedaba contenido en el volumen
total; posteriormente y con el uso de estructuras En el Grafico A.2, se aprecia que los parales
auxiliares se desarrollaron los sistemas Platform externos, tienen el alto de casa piso de la
framing, similares al sistema anterior pero con los edificación, las demás partes de ella descansan
parales de la misma altura de los pisos quedando en su intermedio.
embebidos entre ellos.
A lo largo de la historia de las construcciones
en América Latina, la influencia de los métodos
traídos por España y Portugal con el uso de barro
crudo y cocido, cal y piedra retrasó la aparición
en el medio de otros sistemas constructivos tipo
liviano y sus procesos de industrialización, salvo
algunas aplicaciones de tecnologías importadas
casualmente.
Desde mediados del siglo XX y mediante su
aplicación en sistemas abiertos - aquellos que
pueden recibir diferentes técnicas constructivas en
una sola obra -, mezclando sistemas tradicionales
y métodos constructivos industrializados, se ha
venido imponiendo su aplicación sobre todo
en aquellos países de mayoría de inmigrantes
europeos, que aprovecharon los materiales de
la región y posteriormente el uso de estructuras
de bastidor de metal y madera que forraban con
Gráfico A.1. Sistema Balloon Framing. placas de diferentes materiales a los que se le
aplicaban diferentes acabados.
En el Gráfico A.1 se aprecia que los parales En nuestro medio se conocen y se han tipificado
externos, tienen todos el alto de la edificación, las estos sistemas como construcciones Drywall de
demás partes de ella se desarrollan en su interior. traducción inglesa MURO SECO.

10

A.7 DEFINICIÓN DEL SISTEMA CONSTRUCTIVO A.7.1 VENTAJAS DEL SISTEMA
EN SECO ETERNIT® CONSTRUCTIVO EN SECO ETERNIT®
Es el procedimiento ágil, limpio, resistente y Entre las numerosas ventajas y fortalezas de este
económico de construir muros, entrepisos, cielos sistema se mencionan las siguientes:
rasos, bases de cubierta, fachadas y otros
Abierto: Es un sistema integral único o partícipe
elementos de una edificación, utilizando una
con otros métodos de construcción de forma
estructura o bastidor a manera de esqueleto
autoportante, colaborante o como elemento
metálico o de madera, que se arma con tornillos
arquitectónico no estructural.

o clavos.
Flexible: Permite construir formas planas o curvas
Este bastidor se reviste posteriormente con placas
en grandes o pequeñas superficies y volúmenes
planas de fibrocemento ETERBOARD, que se
de diferentes geometrías. Acepta diversos
atornillan o clavan en una o sus dos caras o
materiales de acabado. Sus posibilidades de
paramentos, dejando un espacio interior útil para
modificación o crecimiento le dan una cualidad
la colocación de instalaciones y aislamientos.
de sostenibilidad.
Seguidamente se tratan sus juntas de construcción
y puntos de fijación con cintas y masillas, Industrializado: Sistema constructivo de
obteniendo unas superficies lisas y apropiadas componentes industrializados, con producción de
A
para recibir diferentes tipos de acabados, dando altos volúmenes, que facilitan la prefabricación o
como resultado terminados de óptima calidad, panelización de partes o secciones de cada obra
durabilidad y resistencia. permitiendo optimizar sus recursos y asegurar la
calidad.
El uso de componentes secos y prefabricados en
lugar de compuestos húmedos y de demorado Durable: Materiales inertes, resistentes al agua,
fragüe, es la principal cualidad que define a este fuego y otros agentes biológicos, que le confieren
sistema. a estas construcciones una larga vida de uso y
estabilidad.
El diseño arquitectónico se favorece al contar
con este método constructivo que le permite Confortable: Con el sistema constructivo en
ejecutar obras con sencillas o sofisticadas formas. seco se logra construir edificaciones con altos
Estas construcciones aceptan actualizaciones, estándares de calidad, diseño y confort iguales
ampliaciones o transformaciones, procesos o mejores a las realizadas con los sistemas
importantes en edificaciones sostenibles. Este tradicionales de construcción.
método constructivo aprovecha tanto los avances Amigable con el medio ambiente: Procesos
técnicos como las corrientes clásicas y nuevas del limpios, reciclables y no depredadores del entorno
diseño. y la biomasa, le hacen amigable y saludable con
las personas y el medio ambiente.

Foto A.3 Biblioteca temática - Antioquia. Foto A.4 Biblioteca Santo Domingo Sabio - Antioquia.

11

A.7.2 CARACTERÍSTICAS DEL SISTEMA CONSTRUCTIVO
Día a día el consumidor se globaliza y exige calidad, rapidez, confort y economía en sus construcciones.
Como respuesta a esta tendencia del mercado, ETERNIT® OFRECE ESTAS CARACTERÍSTICAS EN SUS
SOLUCIONES CONSTRUCTIVAS EN SECO, MUROS (TABIQUES), ENTREPISOS, CIELOS RASOS,
BASES DE CUBIERTA, FACHADAS, MUEBLES, ESCALERAS Y DUCTOS.
CARACTERÍSTICAS CONDICIÓN
Si las condiciones físicas o ambientales lo requieren, el sistema permite la
inserción entre paramentos de materiales aislante como mantos de lana

AISLANTE
mineral, fibra de vidrio u otros. Con esto se obtienen elevados porcentajes
de disminución de ruidos, temperatura y de vibraciones.

Materiales resistentes a la humedad, además contempla el uso de
HIDRÓFUGO
imprimantes hidrófugos, cortinas o mantos repelentes del vapor de agua
(RH) y otras, asegurando impermeabilidad.

Retarda la expansión y transmisión de fuegos ya que en su composición
CORTA FUEGO
A no se tienen elementos combustibles o explosivos. En caso de incendio no
(RF) genera humo.

Por su bajo peso permite la optimización de costos disminuyendo las
LIVIANO cargas muertas en las construcciones en altura.

Por sus características de conformación con perfiles de acero y placas
SISMO RESISTENTE de fibrocemento, bajo peso y masa, estos sistemas resisten movimientos
sísmicos de mayor magnitud que los sistemas tradicionales de construcción
rígidos y pesados. El diseño y cálculo puede asumir este sistema como de
simple elemento arquitectónico, en su función y comportamiento sísmico.
Excelente amortiguador y retenedor de impactos inherentes de
AMORTIGUA Y la construcción convencional habitable. A mayor espesor de sus
RESISTE componentes más resistencia mecánica.

Los materiales que componen el sistema no permiten el crecimiento de
INERTE hongos, algas, gérmenes ni el ataque de insectos y roedores.

Por su rendimiento, mínima producción de desperdicios, bajo peso y
PRÁCTICO Y masa.
ECONÓMICO

La flexibilidad de este sistema para participar en las diferentes arquitecturas que se propongan facilita
que infraestructuras como instalaciones sanitarias, hidráulicas, eléctricas, mecánicas, de comunicaciones
o cualquier otra se incluyan dentro de ductos, muros de servicio o espacios entre paramentos o en el
pleno de cielos rasos con la posibilidad de acceder en cualquier momento a ellas para la realización
de controles, mantenimientos, ampliaciones o modificaciones. Esta propiedad le otorga al sistema
Constructivo en seco ETERNIT® un valor agregado de sostenibilidad.

12

B.
COMPONENTES DEL SISTEMA


B. COMPONENTES DEL SISTEMA
Los componentes son los elementos o materiales, individuales o agrupados que hacen parte de una
solución constructiva en seco. Para el sistema constructivo en seco, ETERNIT® fabrica en la actualidad,
las placas de fibrocemento ETERBOARD, las masillas ETERCOAT (HR y MR) y ETERGLASS (HF y MF),
denominados componentes propios y que se describen con la sigla SFE. Otros componentes no

fabricados por ETERNIT® y que hacen parte integral e indispensable en este sistema son denominados
no propios y su sigla es NFE.
El sistema constructivo en seco ETERNIT® está IMPORTANTE
conformado por cuatro componentes:
Se denominan bastidores a los entramados o
1. Componente NFE-1: Perfiles metálicos. esqueletos construidos con perfiles metálicos,
que conforman una estructura capaz de recibir
2. Componente SFE-1: Placas planas de
emplacado (Gráfico B.2).
fibrocemento ETERBOARD.
De acuerdo con las solicitudes estructurales

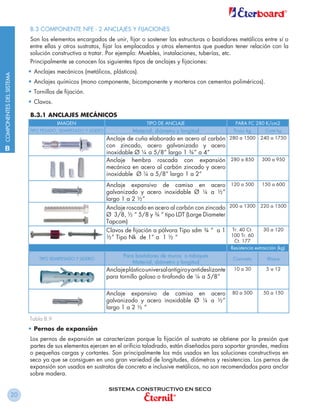

3. Componente NFE-2: Anclajes y fijaciones.
impuestas por el diseño, una construcción en seco
B 4. Componente SFE-2: Sellos, cintas y masillas se puede considerar como:
ETERCOAT (HR, MR) y ETERGLASS (HF, MF).
• Autoportante: (balloon framing), que es cuando
B.1 COMPONENTE NFE - 1 PERFILES todos sus componentes son los encargados de
METÁLICOS trasmitir a la cimentación las cargas propias de
la edificación tales como el peso propio, muebles
Formas geométricas dadas en toda su longitud a y enseres, personas, carga sísmica de vientos
una sección de lámina metálica. Con los avances etc. En este caso se deben usar en los bastidores
tecnológicos en la producción de aceros y las perfiles estructurales.
maquinarias especializadas, se fabrican perfiles
en diferentes formas, longitudes y calibres •Confinada: (platform framing), es aquella
construcción en seco que se realiza dentro de los
Los procesos de fabricación de perfiles son: límites de una estructura existente y funciona como
• Doblado: Se toman tiras de láminas metálicas elemento de división o conformación de espacios.
y se les da formas, generando dobleces con el uso Si algunos de sus elementos reciben cargas se
de una máquina dispuesta para tal fin denominada consideran como colaborantes estructurales.
dobladora. • No estructural: Se dice de todos los elementos
de una obra que no están sujetos a ningún tipo de
esfuerzo más que su propio peso, son considerados
como elementos arquitectónicos.

Gráfico B.1. Dobladora y Roladora de bobina

• Rolado: Se logra haciendo pasar a través
de una maquina compuesta de rodillos y otros
elementos metálicos a una lámina metálica que es
dispensada desde una bobina o rollo.
• Extrusión: Metal fundido que pasa por una
boquilla o molde que le da forma continua, tal
como la perfilería de aluminio. Gráfico B.2 Bastidor metálico.

14

B.1.1 Material de los perfiles B.1.2.1 DEFINICIONES DE SECCIONES
El acero laminado galvanizado, es un material • Perlines: Nombre dado a un perfil en forma
metálico, de alta resistencia, estabilidad, inerte, de C y de calibres estructurales (18 a 12), se
incombustible, libre del ataque de plagas o usa frecuentemente en columnas, vigas y
roedores y reciclable. Es usado en la fabricación cerchas. Acero no galvanizado.
de perfiles metálicos para las construcciones en
• Parales: Perfiles de láminas roladas de acero
seco y se consigue en láminas de bajo carbono

galvanizado en forma de C, en bajos calibres
o rolado en frío, en rollos (bobinas) de diferentes
-26 a 18- que encajados en las canales forman
dimensiones y calibres. Puede tener recubrimientos
los bastidores.
especiales (Zinc, aluminio, hierro) que le confieren
propiedades de resistencia y protección contra • Canales: Perfil de lámina galvanizada en
agentes marinos y corrosivos. forma de U, de bajos calibres y utilizados como
base guía de parales, cierre de bastidores y
B.1.2 Geometrías de los perfiles arriostramientos. Las canales son más anchas que
los parales, para darles cabida en ella.
Básicamente para las construcciones en seco
se utilizan dos tipos de perfiles metálicos, los • Ángulos: Perfiles en forma de L que ayudan en
estructurales y los de conformación que se los armados y soportes perimetrales. En calibres
B
diferencian entre sí por sus dimensiones, forma, 26 y más, se utiliza seccionado como cuelgas o
longitud y calibre. bastones rigidizadores de bastidores.
• Cintas y platinas: Tiras metálicas de bajos
calibres que se usan como amarres o sujetadores
diagonales, horizontales etc., para rigidizar
bastidores.
• Grafilado: Son una serie de cuadritos
repujados a lo largo de las alas de los perfiles
de lámina de acero de bajo calibre. Tienen la
función de evitar que los tornillos de fijación
Gráfico B.3 Secciones de perfiles . resbalen en el momento de su instalación y
SINÓNIMOS facilitar la perforación.
ALA Flange, patín, paramento, aleta
• Nervaduras: Las nervaduras en los perfiles
ALMA Base
rolados, son los pequeños pliegues o dobleces en
RIGIDIZADOR Labio, pestaña
las esquinas que forman el alma y la aleta y que
ESPESOR Calibre, grosor
crean a lo largo de ellas un refuerzo en el perfil
CANAL Track, solera, perfil de anclaje, PA, PGU
dada su configuración de pliegue.
PARAL Stud, montante, poste, vigueta, PI, PE, PGC
OMEGA Furring channel, canal listón 244 y 305 cm son las medidas comerciales de los
Tabla B.1 perfiles. Otras longitudes se obtienen a pedido.

A, A´ = Alma
B = Aleta
C = Rigidizador
t = Espesor
RS = Rolado simple
RN = Rolado nervado
Tubulares: b = ancho,
h = altura
Gráfico B4. Perfiles en sección

15

B.1.2.2 CARPINTERÍAS • Formas y conjuntos
• Prolongación de perfiles Para utilizar perfiles livianos de acero galvanizado
(AG), en aplicaciones estructurales que requieren
Para obtener dimensiones mayores a las estándar,
secciones mayores a las comerciales, se
se ensamblan dos o más secciones de perfil
recomienda armarlas utilizando perfiles unidos
mediante el uso de canales o parales unidos con
entre sí con tornillos o soldaduras tal como se
los tornillos necesarios para garantizar estabilidad
ilustra en el ejemplo siguiente .

y resistencia.
Utilizar soldadura en perfiles calibre >= 20.
TIPOS DE UNIÓN: Solapa interior o exterior
Adosados
En uniones telescópicas.

Grafico B.8 Secciones simples y compuestas

B TIPO GEOMETRÍAS
1) Perfil U ,canal PGU
2) Perfil C, canal, perlin PGC
3) Tubular o cajón 2 PGC rigid. enfrentados
4) Tubular reforzado 2 PGC + 2PGU
5) Perfil I 2 PGC almas enfrentada
6) Perfil I reforzado 2 PGC + 2PGU
7) Compuesto. triple 1 cajón + 1 PGC
Gráfico B.5. Prolongación de parales 8) Compuesto reforzado 1 cajón + 2 PGC
Tabla B.2. Formas

LÁMINAS AG Calibre mm Pulgada
No estructurales 26 0.46
24 0.61
22 0.75
Estructurales 20 0.90 0,0354
18 1.20 0,0472
16 1.50 0,0591
Gráfico B.6. Prolongación de Canal
14 2.00 0,0748
12 2.50 0,0984

Tabla B.3. Especificaciones de láminas AG

TIPO CALIBRE USOS DE LOS PERFILES
Canales 26 a 18 Toda aplicación liviana
Parales 26 a 18 Toda aplicación liviana
Perfiles (est.) 24 a 12 Estructuras primarias
Viguetas 26 a 24 Estructuras de cielos rasos
Omegas 26 a 24 Cielos rasos, recubrimientos
Ángulos 26 a 24 Cielos rasos, cuelgas
Cintas 26 a 18 Contravientos, sujetadores

Gráfico B.7. Prolongación telescópica Tabla B.4. Soluciones constructivas.

16

B.2 COMPONENTE SFE - 1 PLACAS PLANAS DE B.2.1 CUALIDADES DEL ETERBOARD
FIBROCEMENTO ETERBOARD
• Estable dimensionalmente
Placas fabricadas con la más avanzada tecnología,
Conserva sus dimensiones, no se deforma y no lo
a base de cemento Portland, sílice, fibras naturales
afectan los cambios atmosféricos.
y aditivos. Esos componentes, mediante un
proceso de auto clavado se someten a elevadas • Resiste compresión y ﬂexión
presiones y temperaturas, proceso que da como

Material duro, resistente a impactos.
resultado un producto con excelente estabilidad
dimensional, dureza y resistencia, características • Incombustible
que lo hacen tan fácil de trabajar como la madera, No propaga las llamas y no produce humo,
pero conservando las propiedades del cemento. aislante eléctrico, no explosivo.
Las placas ETERBOARD son la solución ideal para • Resiste ante agentes biológicos
las construcciones en seco de muros, entrepisos,
cielos rasos, bases de cubierta, fachadas, Inmune a los hongos, plagas y roedores.
recubrimientos y otras aplicaciones. • Resiste la humedad
Aunque no es un material impermeable, es
resistente al agua y vapor, no se diluye, B
USOS RECOMENDADOS
ESPESOR FORMATO PESO acepta diferentes imprimantes que le confieren
USOS RECOMENDADOS
mm mm kg/cm2 hidrorrepelencia.
Cielos Rasos. Suspendidos
4 605 x 1214 4.12
removibles. • Versatilidad de uso
Cielos Rasos. Suspendidos
4 1220 x 1220 8.35 removibles y clavados, Fácil de trabajar, permite: Serruchado, rayado,
muebles, puertas. ruteado, perforado, atornillado y clavado, lijado
Cielos Rasos. Continuos a y cepillado. Recibe una variedad de acabados
junta perdida o dilatada,
6 1220 x 2440 24.60
aleros, muros curvos, páneles arquitectónicos y recubrimientos.
de sistemas prefabricados.
Cielos Rasos. A junta perdida,
• Versatilidad de oferta
8 1220 x 2440 32.80 cabinas sanitarias, muros
interiores, aleros.
Diferentes espesores adecuados a diversos usos.
Fachadas, bases para techo • Trabajable
10 1220 x 2440 42.00 de alta pendiente, muros
exteriores.
Se corta y perfora con herramientas manuales
Fachadas, bases para techo,
14 1220 x 2440 57.40
muebles y entrepisos ligeros. o eléctricas, facilitando su transformación y
17 1220 x 2440 73.00 Entrepisos, escaleras muebles. minimizando los desperdicios.
20 1220 x 2440 85.88 Entrepisos, escaleras, muebles.

Tabla B.5

Foto B.1. Autoclave. Foto B.2. Planta ETERNIT®, El Muña - Bogotá.

17

CARACTERÍSTICAS FÍSICO-MECÁNICAS
DESCRIPCIÓN UNIDAD CANTIDAD ENSAYO
CLASIFICACIÓN
Tipo B NTC-4373
Categoría 3
TOLERANCIAS
Espesor mm (+ -) 0,3

Largo mm (+ -) 2 Internas
Ancho mm (+ -) 2
Cuadratura mm (+ -) 4
RESISTENCIA A FLEXIÓN
Saturado longitudinal MPa 10
Saturado transversal MPa 7 NTC-4373
Seco longitudinal MPa 15
Seco transversal MPa 9
MÓDULO DE ELASTICIDAD
Saturado longitudinal MPa 4256 ASTM 1185
B Saturado transversal MPa 4216
MOVIMIENTO HÍDRICO
Longitudinal (paralela) mm/m 1,2 ASTM D-1037
Transversal (perpendicular) mm/m 1,1
RESISTENCIA AL IMPACTO
Seco al horno (Charpy)) Kj/m2 1,56 ASTM D-256
Saturado Kj/m2 2,86
RESISTENCIA AL FUEGO
Propagación de llamas 0 ASTM C-85
Producción de humos 0
COEFICIENTE EXPANSIÓN TÉRMICA LINEAL
Paralelo cm/ºC 6,5 (*10-6) ASTM D-1037
Perpendicular cm/ºC
OTROS VALORES
Densidad g/cm3 1,25 NTC-4373
Contenido de humedad % 2,72 ASTM 1185
Absorción de agua (sin hidrofugar) % 35 NTC-4373
Resistencia a la tracción al clavo seco Kg 64,7 ASTM C-518
Conductividad térmica W/mºC 0,263 ASTM C-518
MPa= Mega Pascal Kj=Kilo Julio W= Watio
Tabla B.6 Propiedades físico mecánicas del ETERBOARD.

BORDE LISO DE FÁBRICA BORDE REBAJADO EN OBRA BORDE EN BISEL EN OBRA

Borde estándar a escuadra para Borde rebajado en obra para emplacados Borde en bisel en obra para emplacados
emplacados con juntas dilatadas, sin con juntas tratadas (invisibles o con juntas flexibles, a la vista y esquinas
tratamiento y juntas de control. continuas). toscana.
Tabla B.7. Bordes de placa para diferentes requerimientos.

Cuando el ETERBOARD esté expuesto a la intemperie o humedad, se debe tratar previamente con
imprimante COLORCEL por la contra cara o dos caras, para equilibrar tensiones.

18

IMPORTANTE B.2.2 SUMINISTRO DE PLACAS
• Las placas ETERBOARD tienen texturas diferentes ESPESOR FORMATO CANTIDAD/ PESO TOTAL
mm ARRUME kg
en sus dos caras, una lisa y otra con cierta textura, mm
esta última es la apropiada para quedar expuesta 4 605 x 1214 320 1.318
en aquellas superficies que requieran enchapes o 4 1220 x 1220 160 1.336
acabados de textura con morteros acrílicos y para 6 1220 x 2440 120 2.952
los sobre pisos en concreto. 8 1220 x 2440 90 2.952

10 1220 x 2440 70 2.940
• El ETERBOARD tiene un límite de flexibilidad, el
14 1220 x 2440 50 2.870
cual puede aumentar notablemente sumergiendo
17 1220 x 2440 40 2.920
las placas en agua por un período de ocho horas 20 1220 x 2440 35 3.005
previas a su arqueado.
Tabla B.8. Estibas de placas
• Cuando la placa esté con mucha humedad
se debe tener precaución al colocarle tornillos B.2.3 TRANSPORTE
ya que requiere menos torque que cuando está
Las placas se colocan sobre las estibadas o
completamente seca. Mucha fuerza la fractura o
plataformas de transporte mediante montacargas
desfonda.
o por operarios con guantes o manos limpias. Si
B
• Si se necesita que el ETERBOARD tenga no están estibadas y con protector plástico contra
cualidades hidrorepelentes o si su ubicación lluvias, se deben cargar en carros con carpa o
presenta riesgos de exposición a humedad o cubrir el material con láminas de polietileno.
vapor, se deben tratar la cara desprotegida con Evite que las placas sufran golpes que fracturen
imprimante acrílico COLORCEL. sus bordes. Al descargar el material y si no se
dispone de un montacargas, se deben bajar una
• El ETERBOARD es un material de color blanco
a una, con dos personas como mínimo, cargarlas
hueso, su color es permanente pero puede cambiar
perpendicularmente, y no acostadas como vienen
si está expuesto a los rayos ultravioletas del sol, al
en la estiba, ya que se pueden fracturar.
agua y a la polución medio ambiental.
• El corte, rutiado y perforación del ETERBOARD,
B.2.4 ALMACENAMIENTO
se puede realizar con equipos motorizados o
manuales, se debe evitar cortes con herramientas Las placas planas ETERBOARD se deben
eléctricas de alta velocidad, ya que generan almacenar bajo techo, en lugares ventilados,
mucho polvo. Es recomendable utilizar los de no expuestas a los rayos del sol. Arme arrumes
baja velocidad o corte manual con rayador. de 80 cm máximo y no coloque superpuestos
más de cuatro. Se deben dejar distancias entre
• Al seccionar una lámina es prudente marcar las
arrumes lo suficientemente amplias para permitir
partes cortadas para conocer el sentido original
su desplazamiento y evitar que equipos de
de la placa (sentido de las fibras).
transporte las golpeen en sus bordes.

Gráfico B.9. Proceso de producción del ETERBOARD.

19

IMPORTANTE B.2.2 SUMINISTRO DE PLACAS
• Las placas ETERBOARD tienen texturas diferentes ESPESOR FORMATO CANTIDAD/ PESO TOTAL
mm ARRUME kg
en sus dos caras, una lisa y otra con cierta textura, mm
esta última es la apropiada para quedar expuesta 4 605 x 1214 320 1.318
en aquellas superficies que requieran enchapes o 4 1220 x 1220 160 1.336
acabados de textura con morteros acrílicos y para 6 1220 x 2440 120 2.952
los sobre pisos en concreto. 8 1221 x 2440 90 2.952

10 1222 x 2440 70 2.940
• El ETERBOARD tiene un límite de flexibilidad, el
14 1223 x 2440 50 2.870
cual puede aumentar notablemente sumergiendo
17 1224 x 2440 40 2.920
las placas en agua por un período de ocho horas 20 1225 x 2440 35 3.005
previas a su arqueado.
Tabla B.8. Estibas de placas
• Cuando la placa esté con mucha humedad
se debe tener precaución al colocarle tornillos B.2.3 TRANSPORTE
ya que requiere menos torque que cuando está
Las placas se colocan sobre las estibadas o
completamente seca. Mucha fuerza la fractura o
plataformas de transporte mediante montacargas
desfonda.
o por operarios con guantes o manos limpias. Si
B
• Si se necesita que el ETERBOARD tenga no están estibadas y con protector plástico contra
cualidades hidrorepelentes o si su ubicación lluvias, se deben cargar en carros con carpa o
presenta riesgos de exposición a humedad o cubrir el material con láminas de polietileno.
vapor, se deben tratar la cara desprotegida con Evite que las placas sufran golpes que fracturen
imprimante acrílico COLORCEL. sus bordes. Al descargar el material y si no se
dispone de un montacargas, se deben bajar una
• El ETERBOARD es un material de color blanco
a una, con dos personas como mínimo, cargarlas
hueso, su color es permanente pero puede cambiar
perpendicularmente, y no acostadas como vienen
si está expuesto a los rayos ultravioletas del sol, al
en la estiba, ya que se pueden fracturar.
agua y a la polución medio ambiental.
• El corte, rutiado y perforación del ETERBOARD,
B.2.4 ALMACENAMIENTO
se puede realizar con equipos motorizados o
manuales, se debe evitar cortes con herramientas Las placas planas ETERBOARD se deben
eléctricas de alta velocidad, ya que generan almacenar bajo techo, en lugares ventilados,
mucho polvo. Es recomendable utilizar los de no expuestas a los rayos del sol. Arme arrumes
baja velocidad o corte manual con rayador. de 80 cm máximo y no coloque superpuestos
más de cuatro. Se deben dejar distancias entre
• Al seccionar una lámina es prudente marcar las
arrumes lo suficientemente amplias para permitir
partes cortadas para conocer el sentido original
su desplazamiento y evitar que equipos de
de la placa (sentido de las fibras).
transporte las golpeen en sus bordes.

Gráfico B.9. Proceso de producción del ETERBOARD.

19

B.3 Componente NFE - 2 ANCLAJES Y FIJACIONES
Son los elementos encargados de unir, fijar o sostener las estructuras o bastidores metálicos entre sí o
entre ellas y otros sustratos, fijar los emplacados y otros elementos que puedan tener relación con la
solución constructiva a tratar. Por ejemplo: Muebles, instalaciones, tuberías, etc.
Principalmente se conocen los siguientes tipos de anclajes y fijaciones:
• Anclajes mecánicos (metálicos, plásticos).

• Anclajes químicos (mono componente, bicomponente y morteros con cementos poliméricos).
• Tornillos de fijación.
• Clavos.

B.3.1 ANCLAJES MECÁNICOS
IMAGEN TIPO DE ANCLAJE PARA FC 280 K/cm2
TIPO PESADO, SEMIPESADO Y LIGERO Material, diámetro y longitud Tracc kg Corte kg
Anclaje de cuña elaborado en acero al carbón 280 a 1500 240 a 1750
con zincado, acero galvanizado y acero
B
inoxidable Ø ¼ a 5/8” largo 1 ¾” a 4”
Anclaje hembra roscada con expansión 280 a 850 300 a 950
mecánica en acero al carbón zincado y acero
inoxidable Ø ¼ a 5/8” largo 1 a 2”
Anclaje expansivo de camisa en acero 120 a 500 150 a 600
galvanizado y acero inoxidable Ø ¼ a ½”
largo 1 a 2 ½”
Anclaje roscado en acero al carbón con zincado 200 a 1300 220 a 1500
Ø 3/8, ½ “ 5/8 y ¾ “ tipo LDT (Large Diameter
Tapcom)
Clavos de fijación a pólvora Tipo sdm ¾ “ a 1 Tr. 40 Ct. 30 a 120
½” Tipo Nk de 1” a 1 ½ “ 100 Tr. 60
Ct. 177
Resistencia extracción (kg)
Para bastidores de muros o tabiques
TIPO SEMIPESADO Y LIGERO Concreto Bloque
Material, diámetro y longitud
Anclaje plástico universal antigiro y antideslizante 10 a 30 5 a 12
para tornillo goloso o tirafondo de ¼ a 5/8”

Anclaje expansivo de camisa en acero 80 a 500 50 a 150
galvanizado y acero inoxidable Ø ¼ a ½”
largo 1 a 2 ½ “
Tabla B.9
• Pernos de expansión
Los pernos de expansión se caracterizan porque la fijación al sustrato se obtiene por la presión que
partes de sus elementos ejercen en el orificio taladrado, están diseñados para soportar grandes, medias
o pequeñas cargas y cortantes. Son principalmente los más usados en las soluciones constructivas en
seco ya que se consiguen en una gran variedad de longitudes, diámetros y resistencias. Los pernos de
expansión son usados en sustratos de concreto e inclusive metálicos, no son recomendados para anclar
sobre madera.

20

• Pernos de roscado al concreto B.3.2 ANCLAJES QUíMICOS
Tornillos que permiten su fijación al concreto, • Anclajes de resinas
ladrillo u otros pétreos directamente. Previa una
Efectuado el taladrado en el sustrato y la limpieza
perforación con el diámetro requerido, el tornillo de
del orificio, se introduce en éste la ampolla
acero al carbono endurecido y con recubrimiento
adhesiva de anclaje, seguidamente se coloca
en zinc forma sus propios hilos al ingresar en el
el perno asegurándose que entre en toda la
sustrato. Los tornillos LDT (large diameter tapcom)

perforación tratada.
de gran diámetro e hilos de corte, se utilizan en
diámetros de 3/8”, ½”, 5/8” y ¾” para concreto IMPORTANTE
de 195 a 1120 kg/cm2.
Las resinas usadas para anclajes pueden ser
epóxicas, poliestéricas, vinílicas y particularmente
B.3.1.1 FIJACIONES LIVIANAS
de carácter tixotrópico (que no escurren al
Para sostener, colgar o fijar los diferentes adecuarse al perno).
bastidores en las aplicaciones de construcción en
Los productos químicos para anclajes se
seco (no estructurales), se utilizan frecuentemente
presentan en cápsulas en sistemas de uno o dos
las siguientes fijaciones livianas:
componentes y en tubos, barras o potes de mayor
cantidad
B
• Cápsulas adhesivas por impacto
Para fijaciones con cápsula se perfora el agujero,
se inserta la cápsula, seguidamente se introduce
la varilla roscada o perno y con éste rompemos
la cápsula fijadora, asegurando su fijación.
ITEM NOMBRE
1 Anclaje plástico universal con tornillo
2 Clavo de acero fijado a pólvora
3 Tornillo para madera
4 Tornillo autoperforante de metal Grafico B10.
5 Fijación con remache POP
6 Clavo de acero estriado para concreto • Anclajes con morteros
7 Anclaje Kiwik Tog plástico (mariposa) Mortero acrílicos, epóxicos y cementosos se
8 Anclaje de camisa a sólidos usan en la fijación de varillas de acero roscado
9 Armella para cuelgas a madera en uno de sus extremos y figuradas en el otro,
10 Fijación a pólvora roscada se ejecutan anclajes, con cualidades de rápido
Tabla B.10 Tipos de anclajes livianos
curado, mínima retracción sin agrietamientos.

Foto B.3 Bastidores sobre concreto Foto B.4 Anclajes para concreto

21

B.3.3 TORNILLOS DE FIJACIÓN
Especiales para trabajos con láminas de acero galvanizado y fijación de emplacados con ETERBOARD,
su colocación se debe realizar con equipos atornilladores eléctricos.

IMPORTANTE
Los tornillos que unen los perfiles metálicos de un bastidor deben sobresalir en su paso mínimo en tres

hilos de la rosca para que la fijación sea aceptable.
Los tornillos autoperforantes con aletas tienen la función de horadar el ETERBOARD en un diámetro
mayor a la del vástago del tornillo para evitar esfuerzos de cizallamiento, una vez que penetra la punta
perforante en el perfil, las aletas se desprenden y actúan los hilos de roscado.

IMAGEN TORNILLO CARACTERÍSTICAS
TPF 114 # 7 y 8 1 ¼” Tornillos auto perforantes con y cabeza
TPF 134 # 7 y 8 1 ¾” avellanadora, llamado tornillo ETERBOARD,
Acero micro aleado y usados en la fijación de placas ETERBOARD
zincado 10,14,17 y 20 a bastidores metálicos.
B Tornillos ETERBOARD Tornillos auto perforantes con y cabeza
¾”, 1” y 1¼” avellanadora, llamado tornillo ETERBOARD,
usados en la fijación de placas ETERBOARD 6,
8,10,14 a bastidores metálicos.

T1 # 7 7/16 Tornillos auto perforantes con cabeza extra plana
# 8 ½” 7/16 y 3/4 para armar bastidores que se recubrirán con
Acero microaleado y ETERBOARD.
zincado (pan head)
T1 # 7 7/8” Tornillo auto perforante para armar estructuras de
Acero micro aleado y bastidor que no tengan emplacado.
zincado (lenteja)
T-HEX # 8 a 12 Tornillo auto perforante para unir perfiles de
De ½” a 1 ½” mayor calibre sin emplacado, en estructuras de
Acero micro aleado y soporte de bastidores.
zincado
NOTA: Todos los tornillos son en acero microaleado y zincado.
El tornillo T1 se consigue también en negro (fosfatado) y punta fina.

Tabla B.11

B.3.4 CLAVOS DE ACERO PARA CONCRETO
Fijaciones metálicas de vástago en punta capaz de perforar perfiles metálicos de bajo calibre y penetrar
en concretos de hasta 3000 PSI. Estos clavos deben estar protegidos contra la corrosión.
Otras fijaciones de mucho uso en los sistemas constructivos en seco, son los clavos de acero que se fijan
manualmente o con pistolas eléctricas a pólvora o neumáticas. Estos clavos son usados principalmente
en la fijación de canales para bastidores no estructurales y ángulos perimetrales en bastidores de cielos
rasos continuos y de perfilerías de unión automática o de aluminio extruido.

Clavo negro liso Clavo de estría helicoidal Clavo de estría vertical

Tabla B.12

22

B.4 COMPONENTE SFE-2 Sellos, cintas y CARACTERÍSTICAS FÍSICO-MECÁNICAS MASILLA ETERCOAT
masillas ETERCOAT (HR, MR) Y ETERGLASS ESTÁNDAR DE ETERNIT DESCRIPCIÓN/VALORES
(HF, MF) Material Formulación base acrílica

Presentación Balde (2 galones)
Son los productos utilizados en el tratamiento de Cuñete (5 galones)
juntas y superficies, fabricados por ETERNIT® bajo Peso neto 10 y 25 kilos respectivamente
las más estrictas normas de calidad y seguridad. Viscosidad 55000 - 5000 cP

B.4.1 ETERCOAT (HR - MR) Tiempo de endurecimiento Variable

Presión de vapor a 20°C 23mbar (agua)
Masilla para tratamiento de juntas de paneles de
Gravedad específica 1.32
Fibrocemento ETERBOARD.
Rango de ph a 25°C 8–9
• Familia química: Masilla semisólida de alta Tamaño de partículas Variable
viscosidad base acuosa. Rendimiento 7 metros lineales por galón
Agrietamiento Ninguno
• Composición: Látex, cargas inorgánicas y Resistencia a productos No utilizar pinturas base solvente, ni
aditivos. químicos mezclar con solventes orgánicos o
compuestos que los posean
Los ingredientes están en el inventario de sustancias Contracción 6.99%
químicas de la ley de control de sustancias tóxicas
de la agencia de protección ambiental de los
Punto de ebullición 100°C
B
Estabilidad y reactividad Estable
Estados Unidos que aplican para Colombia y química No polimerizaciones peligrosas

para estándares establecidos. Descomposición peligrosa No hay en condiciones normales.
Punto de ignición No aplica
Punto de congelación 0°C
Color Beige
Vigencia 1 año (correcto almacenamiento)
Adherencia en ETERBOARD Excelente
Olor Levemente aromático
Contenido cov No determinado
Porcentaje volátil Bajos niveles a altas temperaturas
Peligro general de incendio Es poco probable que arda
Riesgo incendio/explosión Ninguno
Material peligroso Ninguno
Gráfico B11 Etiquetas del ETERCOAT para exteriores
e interiores.
Tabla B.13
B.4.1.1 RECOMENDACIONES Generales
Almacenamiento • Antes de aplicar ETERCOAT la superficie a tratar
• Rote el producto cada 90 días. debe estar libre de polvo e impurezas.

• Almacene el producto en lugar cubierto, fresco y • No diluya el producto con agua ya que esto
seco, evite condiciones extremas de calor o frío. afecta la calidad y las propiedades de aplicación
de la masilla.
• Antes de aplicar la masilla, consulte las
instrucciones. • No mezcle el producto con ningún otro tipo de
masilla en polvo o en dispersión.
• Apile como máximo tres recipientes.
Manipulación segura B.4.1.2 INFORMACIÓN ADICIONAL
• Minimice la generación y acumulación de polvo; Sinónimos: Masilla para juntas
evite inhalar el polvo y que este entre en contacto
Propiedades físicas: Masilla semisólida de
con los ojos.
alta viscosidad, olor característico, base acuosa.
• Utilice una adecuada protección personal en el
Solubilidad: Parte sólida insoluble en agua,
momento de la aplicación.
parte líquida soluble en agua.

23

B.4.2 ETERGLASS (HF - MF) • No diluya el producto con agua, esto afecta la
calidad y las propiedades de la masilla.
Masilla para lograr acabado de superficies lisas
en placas de fibrocemento. • No mezcle el producto con ningún otro tipo de
masilla en polvo o en dispersión.
• Familia química: Masilla semisólida de alta
viscosidad base acuosa.
B.4.2.2 INFORMACIÓN ADICIONAL
• Composición: Látex, cargas inorgánicas y

aditivos. Sinónimos: Masilla para acabado de paneles
de fibrocemento.
Todos los ingredientes de este producto están
incluidos en el inventario de sustancias químicas Propiedades físicas: Masilla semisólida, color
de la ley de control de sustancias tóxicas, de la blanco, olor amoniacal, alta viscosidad, base
agencia de protección ambiental de los Estados agua
Unidos que aplican para Colombia y para los Solubilidad: Parte sólida moderadamente
estándares establecidos. soluble en agua, parte liquida
CARACTERÍSTICAS FÍSICO-MECÁNICAS MASILLA ETERGLASS
ESTÁNDAR DE ETERNIT DESCRIPCIÓN/VALORES
B Material Formulación base acrílica
Presentación Balde (2 galones)
Cuñete (5 galones)
Peso neto 11 y 27 kilos respectivamente
Viscosidad 125000 - 10000 cP
Tiempo de endurecimiento Variable
Presión de vapor a 20°C 23mbar (agua)
Gravedad específica 1.70
Gráfico B.12 Etiquetas del ETERGLASS para exteriores
Rango de ph a 25°C 8–9
e interiores.
Tamaño de partículas Variable
Rendimiento 7 m² / galón
B.4.2.1 RECOMENDACIONES Agrietamiento Ninguno
Almacenamiento Resistencia a productos No utilizar pinturas base solvente, ni
químicos mezclar con solventes orgánicos o
• Rote el producto cada 90 días. compuestos que los posean
Encogimiento Menor al 2%
• Almacene el producto en un lugar cubierto, Punto de ebullición 100°C
fresco y seco, evite almacenarlo en condiciones Estabilidad y reactividad Estable, no se conoce incompatibilidad
extremas de calor o frío. química No polimerizaciones peligrosas
Descomposición peligrosa No hay en condiciones normales.
• Antes de aplicar la masilla, consulte las
Punto de ignición No aplica
instrucciones.
Punto de congelación 0°C
• Apile como máximo tres recipientes. Color Blanco
Vigencia 1 año (correcto almacenamiento)
Manipulación segura Adherencia en ETERBOARD Excelente
• Minimice la generación y acumulación de polvo; Olor Levemente amoniacal

evite inhalar el polvo y que éste entre en contacto Contenido cov No determinado
Porcentaje volátil Bajos niveles a altas temperaturas
con los ojos.
Peligro general de incendio Es poco probable que arda
• Utilice una adecuada protección respiratoria en Riesgo incendio/explosión Ninguno
el momento de lijar la superficie. Material peligroso Ninguno

Generales Tabla B.14

• Antes de aplicar ETERGLASS la superficie a tratar
debe estar libre de polvo e impurezas. • Dar acabado final con lija 180 y 200.

24

B.4.3 NORMAS DE SEGURIDAD IMPORTANTE
(ETERCOAT Y ETERGLASS) Se debe evitar aplicar masilla ETERGLASS
contaminada con grumos o micropétreos.
No inflamable.
No explosiva.
B.4.4 CINTA DE FIBRA DE VIDRIO
Baja toxicidad – Puede causar irritación. (Adhesiva)

Para un adecuado tratamiento de la junta continua
• En caso de escape y/o derrame o invisible en placas ETERBOARD, se debe utilizar
Remover por métodos de limpieza secos la mayor una cinta malla de refuerzo en fibra de vidrio de
cantidad de material antes que el material seque, 15 cm de ancho en muros exteriores y de 5 cm de
posteriormente lavar con agua. ancho para muros interiores. Los rollos de cinta
de fibra de vidrio vienen en presentación de 90
Depositar en contenedores secos y limpios con y 150 m de longitud. El adhesivo de la cinta es
cierre hermético. para mantenerla enrollada
Utilice una adecuada protección respiratoria en el
momento de lijar la superficie.
B
• Equipo de protección personal
USO NORMAL: Gafas de seguridad, mascarilla
para polvo, guantes.
EMERGENCIA: Botas, guantes y delantal.
mascarilla para polvo, gafas de seguridad.
• Primeros auxilios
AL INHALAR: Trasladar al aire fresco, mantener al
lesionado abrigado y en reposo.
AL INGERIR: Lavar la boca con agua, suministrar
abundante agua. Si esta inconsciente no dar a
beber nada
Gráfico B.13 Cintas
AL CONTACTO CON LA PIEL: Lavar con abundante
agua. Si hay irritación mínimo durante 15 minutos,
retirar la ropa y calzado contaminado.
AL CONTACTO CON LOS OJOS: Lavar con
abundante agua, si hay irritación mínimo durante
15 minutos.

Foto B.5. Recipientes para masillas ETERCOAT Foto B.6 Recipientes para masillas ETERGLASS

25

NOTAS DEL CAPÍTULO

B

Foto B.7 Construcción metálica liviana, Steell framing. Foto B.8 Acabado liso con masillas para exteriores.
Casa de campo - Sabana de Bogotá. Casa de campo - Sabana de Bogotá.
26

C.
SOLUCIONES CONSTRUCTIvAS


C. SOLUCIONES CONSTRUCTIVAS
Soluciones constructivas adecuadas al mercado
Las nuevas tendencias constructivas y las exigencias de los consumidores exigen que las edificaciones
contemporáneas respondan con agilidad, flexibilidad y versatilidad que permita posibilidades de
SOLUCIONES CONSTRUCTIVAS

renovación o ampliación de las mismas; hecho éste que se constituye en el plus más importante de las
construcciones en seco (livianas) de reconocida sostenibilidad.

C.1 SOLUCIÓN PARA MUROS SECOS C.4 SOLUCIÓN PARA CIELOS RASOS
Con este término se define la construcción de muros Son la solución constructiva que se dispone debajo
con sistemas constructivos que no utilizan agua en de una cubierta o entrepiso, usando un entramado
sus procesos y minimizan los fraguados, que en o suspensión metálica o de madera, colgada o
este sistema constructivo sólo corresponde a las adosada a la estructura principal de la edificación.
masillas del tratamiento de juntas y superficies y a Su función es decorativa, de recubrimiento y
los recubrimientos de acabado. aislamiento. La versatilidad del ETERBOARD
C Este sistema se conoce con el término inglés de
permite crear formas planas, abovedadas y de
otras variadas geometrías, como artesonados
Drywall o pared seca (construcción liviana), con el
y artesas. La arquitectura contemporánea ha
que se han generalizado todas las aplicaciones o
otorgado a los cielos rasos similar importancia
soluciones constructivas en seco.
que la dada a los muros o pisos.
C.2 SOLUCIÓN PARA FACHADAS Y
C.5 SOLUCIÓN PARA BASES DE CUBIERTA
CERRAMIENTOS
Es la solución constructiva que soporta el acabado
La fachada o cerramiento es el elemento
final previsto para un techo, contemplando los
constructivo envolvente, que aísla físicamente una
requerimientos de carga, vientos, impermeabilidad,
construcción del exterior, sea de una forma total
insonoridad, aislamiento térmico y durabilidad.
o parcial, aportándole cualidades decorativas,
Las bases de cubierta se utilizan para una variada
aislantes, lumínicas, estructurales, bioclimáticas
gama de tejas y recubrimientos. La cara expuesta
y de protección ante incendios, sismos, robo
al interior del volumen cubierto se puede dejar
y perturbaciones. Las fachadas se consideran
a la vista a manera de cielo raso o utilizar su
actualmente como la piel o epidermis de una
estructura para servir de soporte en la instalación
edificación. Los materiales y otros elementos que
de uno.
la conforman deben especificarse teniendo en
cuenta sus características físicas, mecánicas y El Sistema Constructivo en Seco
estéticas.
ETERNIT® se consigue a través de la
C.3 SOLUCIÓN PARA ENTREPISOS red de distribuidores de todo el país,
Un entrepiso es el elemento de construcción que que le brindan una mejor y más fácil
separa dos pisos, sirve de techo al inferior y de piso disponibilidad del producto.
al superior. Los entrepisos se han construido a lo
largo del tiempo en diferentes materiales y formas. ETERNIT®, le ofrece sin costo alguno,
Actualmente, con el surgimiento de sistemas en el servicio de asesoría técnica perma-
seco, se ha simplificado esta aplicación, ahora nente durante las etapas de diseño y
es liviana, de rápida ejecución y muy resistente.
Con el sistema constructivo en seco ETERNIT® construcción en todas las obras que
se pueden construir entrepisos de todo tipo, de usted realice con nuestro portafolio de
acuerdo a la norma NSR-98 (título - F). productos para este sistema.

28

C.1
MUROS SECOS
SECOS


C.1 MUROS (tabiques) SECOS
Con este término se define la construcción de muros con sistemas constructivos que disminuyen el
consumo de agua en sus procesos y minimizan los fraguados, que en este sistema constructivo sólo
corresponde a las masillas del tratamiento de juntas y superficies y a los recubrimientos de acabado.
Este sistema se conoce con el término ingles de Drywall o pared seca (construcción liviana), con el que
se han generalizado todas las aplicaciones o soluciones constructivas en seco.

Las cargas son su propio peso y partes de la
edificación que como miembro colaborante pueda
recibir, tales como cubierta, entrepisos, muebles y
MUROS SECOS

otras inherentes a la habitabilidad.
El Gráfico C1.2 señala un comparativo estructural
del reparto de cargas de una construcción
aporticada tradicional y un sistema liviano. La
C.1 diferencia principal es la mayor cantidad de masa
del primero y la menor del segundo.

Gráfico C.1.1. Los muros secos.

El muro seco es un elemento vertical plano o
curvo construido con placas planas ETERBOARD,
unidas a un bastidor o esqueleto interior de metal Gráfico C.1.2. Reparto de cargas.
o madera en uno o sus dos flancos (paramentos)
con tornillos o clavos, dejando un vacío donde se Cada elemento hace parte integral del sistema
alojan las instalaciones. Las juntas y superficies y tiene una función determinada; los parales
son sometidas posteriormente al tratamiento y trabajan a compresión y las canales a flexión, se
acabado. Los muros secos se utilizan como división debe considerar, además, la colocación de otros
o conformación de espacios con paramentos elementos adicionales como riostras, contravientos,
bajos o de gran altura, cerramientos exteriores y cruz de San Andrés, rigidizadores etc., para
muros de usos especializados. Tienen la ventaja contrarrestar esfuerzos como la elevada presión
de ser livianos, removibles, incombustibles, de vientos, movimientos sísmicos, vibración
sismos resistentes, ocupar mínimo desperdicio y persistente y otros que causen fuertes deflexiones,
ser adecuados para recibir diferentes acabados volcamientos o descuadres.
decorativos o utilitarios. Esta flexibilidad permite
la construcción de obras sencillas o de sofisticada
arquitectura.

C.1.1 CARACTERÍSTICAS ESTRUCTURALES
Gráfico C.1.3a. Efecto de la cruz de San Andrés.
Los muros construidos con ETERBOARD pueden
tener capacidad portante o de simple elemento
divisorio. Su comportamiento estructural consiste
en transmitir a su base de apoyo las cargas
que le correspondan de una forma uniforme y
distribuida. Gráfico C.1.3b. Efecto de las riostras horizontales.

30

La gráfica 3a señala los efectos de un esfuerzo Para bastidores de muros en ETERBOARD se
horizontal, producto de fuertes vientos o especifican perfiles metálicos con calibres del 24
movimiento sísmico y su correctivo, aplicando al 20. Para la conformación de esquinas y en el
láminas diagonales (cruz de San Andrés). La figura tratamiento de juntas de dilataciones o remates se
3b, expresa la disminución de las deflexiones con usan los perfiles de formas T, V, W, Z. Las cintas
el uso de riostras horizontales. metálicas en calibres 26 y 24 son utilizadas como
riostras o contravientos.
C.1.2 COMPONENTES
• Armado
Componentes principales (Gráfico 1) de los muros
o tabique en seco: Bastidores de metal o madera, Este proceso utiliza varios métodos: armado por
placas ETERBOARD, fijaciones y anclajes y cintas, panelizado, armado integral en el sitio de obra y

MUROS SECOS
sellos y masillas. armado parcial entre obra tal como se describen
a continuación.
C.1.2.1 EL BASTIdOR PANELIZADO: Es la construcción prefabricada
El bastidor es el esqueleto estructural y garantiza de bastidores para muros.
la estabilidad y solidez del tabique. Permite INTEGRAL EN SITIO DE OBRA: Utilizado en
la fijación del ETERBOARD con tornillos TPF en construcciones de uno a tres pisos donde los
C.1
sus paramentos. Se construye con parales (perfil bastidores para muros son portantes y divisorios.
C) y canales (perfil U), unidos con tornillos auto
PARCIAL ENTRE OBRA: son los bastidores para
perforantes. El uso de cintas metálicas para los
muros que se ejecutan en el interior de una
contravientos o cruz de San Andrés y ángulos de
construcción y que usa la estructura de ésta para
rigidización complementan su armado.
su sustentación.

Gráfico C.1.4. El bastidor. Gráfico C.1.5. Método de ensamble Paral - Canal.

Foto C.1.1. Bastidores confinados. Foto C.1.2. Construcción mixta.
(Parcial entre obra) (Construcción integral en sitio de obra)
31

IMPORTANTE
Todos los elementos de una construcción tienen
un carácter estructural individual o colectivo. Los
movimientos de la edificación y otros eventos de
siniestro como incendios, inundaciones, sismos,
huracanes, deben ser tomados en cuenta al
momento del diseño, cálculo y especificación de
los muros. Esta actividad debe estar a cargo de un
ingeniero calculista o arquitecto especializado.

• Ensamble de vano de puerta
MUROS SECOS

Los perfiles de anclaje del marco deben ser de Gráfico C.1.7
calibre 20. Si la puerta es de metal (pesada), se
recomienda el uso de doble paral. • Bastidores arqueados
El método de sangrado permite obtener curvados
con radios >= 60 cm, consiste en cortes en las alas
C.1 y alma del canal para que al abrir o cerrar por
éstos, se formen secciones de arco. La colocación
de una cinta metálica a lo largo del sangrado
colabora con su estabilidad.

Gráfico C.1.6

• Ensamble de vano de ventana Gráfico C.1.8. Método de sangrado.
Los perfiles de anclaje del marco de la ventana
deben ser calibre 20; para fijar los accesorios La construcción metálica en seco (Steel Framing)
o cajas de electricidad se colocan bloques en brinda una alta resistencia ante sismos y al fuego,
secciones de canal calibre 24, haciendo puente a pesar de sus bajos calibres y poco peso. El uso
entre dos parales y se usan las perforaciones para de calibres menores a los especificados por el
el paso de tuberías. cálculo puede fomentar vibraciones.

Gráfico C.1.9. Detalle constructivo Foto C.1.3. Instalaciones, Hotel Dorado

32

C.1.2.2 PLACAS PLANAS de emplacado (FC)
Por sus características físicas, químicas y mecánicas, el ETERBOARD es un material idóneo en la
construcción de muros o tabiques en seco, permite su uso en áreas interiores y exteriores, por lo que se
recomienda plenamente para esta aplicación.
ESPESOR (mm) FORMATO (cm) PESO (kg) APLICACIÓN
6 122 x 244 cm 24.60 Recubrimientos y muros curvos
8 122 x 244 cm 32.80 Muros o tabiques interiores arqueados o planos
10 122 x 244 cm 42.00 Muros de gran altura y/o propensos a impacto

Tabla C.1.1. Aplicación del ETERBOARD en muros.

Si las placas ETERBOARD se instalan en ambientes

MUROS SECOS
húmedos o que por su ubicación se prevea
que puedan presentarse contrastes climáticos
drásticos se recomienda sellar previamente las
placas con IMPRIMANTE COLORCEL (acrílico),
para incrementarle su capacidad hidrofugante o
repelente del agua, e impedir deformaciones. C.1

• Emplacado
Es la acción de forrar con placas un bastidor
en una o ambas caras (flancos o paramentos) y
de una forma alternada. Si las placas requieren
de cortes o perforaciones, se deben realizar
siguiendo lo señalado en este manual (Ver sección Gráfico C.1.11
Herramientas).
La superficie de apoyo de las placas debe estar IMPORTANTE
nivelada o curvada según el tipo de muro. Los El ETERBOARD actúa sobre el bastidor como un
tornillos de armada del bastidor deben ser de arriostramiento horizontal total, lo que disminuye
cabeza extra plana para un mejor asentamiento el uso de cintas de refuerzo horizontal, diagonal o
de las láminas. El emplacado debe realizarse en cruz de san Andrés, situación ésta que no ocurre
el orden expresado en el Gráfico 10. cuando se emplaca con cartón yeso (Gypsum
wall). Las características físico mecánicas del
ETERBOARD le confieren esta cualidad estructural,
que es un plus de beneficio vs. el uso de tabique
en láminas de yeso.
Programas de cálculo como el Risa 3D y el
Gráfico C.1.10a. Secuencia de emplacado. AISIWIN – DSI permiten el dimensionamiento de
perfiles con alta confiabilidad.

• Arqueados permisibles
Las cualidades laminares del ETERBOARD
permiten arqueados de radios > 2m. Para radios
menores se debe ablandar el material mediante
Gráfico C.1.10b. Bordes de placa. una inmersión en agua durante 8 horas como
mínimo antes de proceder al arqueado. El Gráfico
El ETERBOARD se suministra en borde escuadra, C.11 muestra los radios de arqueado para el
los otros se realizan en obra. ETERBOARD en espesores de 6 a 10 mm.

33

• Modulaciones
Son las distancias entre ejes de parales. Las modulaciones están en relación con las solicitudes
estructurales y la forma de emplacado. Las corrientes son: Cada 61 cm, 48,8, 40,7 y 30,5.
MUROS SECOS

C.1
Gráfico C.1.12. Tipos de emplacado.

C.1.2.3 TORNILLOS Y FIJACIONES Las fijaciones se escogen de acuerdo al sustrato
de anclaje. En mamposterías, concreto y metal,
Los muros o tabiques construidos en seco con placas
funcionan diferentes tipos de anclajes en forma y
ETERBOARD utilizan tres tipos de fijaciones:
resistencia a la extracción, carga y corte.
1. Anclajes y clavos de varios tipos para fijar el
Consulte el programa gratuito para bajar de la
bastidor al sustrato base.
red Profis. Anchor v 1.8.0 en español (HILTI).
2. Tornillos tipo T1 y THEX para el armado de los
bastidores de cabeza extra plana, (pan head) o
C.1.2.4 CINTAS, SELLOS Y MASILLAS
garbanzo para el armado de bastidores.
Para lograr una superficie lisa en los muros
3. Tornillos TPF (Tornillo ETERBOARD) para la
construidos con ETERBOARD se requiere un
fijación de las placas al bastidor. Dependiendo
tratamiento en sus juntas de construcción y
del calibre de éste y del espesor de la placa, el
paramentos expuestos. Esto se obtiene con el uso
tornillo puede o no, traer aletas.
de cintas y masillas ETERCOAT MR y ETERGLASS
Los tornillos se fijan utilizando atornilladores HF y MF. Las cintas de malla, PVC perforado, y
eléctricos, provistos de punta Phillips #2 y con papel con flejes metálicos incorporados actúan
regulación de torque y freno. como refuerzo en el tratamiento de las juntas.
Estas cintas quedan ocultas por la masilla y
participan en la conformación de filos y remates
expuestos. Las juntas así tratadas no se consideran
juntas flexibles ni móviles.
Los sellos son materiales elastoplásticos como
las siliconas, poliuretanos, masillas elásticas,
cordones de poliuretano expandido, que se usan
en el tratamiento de juntas de expansión, móviles
o las llamadas juntas de control.
Gráfico C.1.13

34

• Remate de esquinas C.1.3.1 MURO SIMPLE dE UNA CARA
Aunque las placas ETERBOARD presentan una Es el construido forrando el bastidor por una sola
dureza y resistencia a los impactos, para lograr cara (Gráfico C.1.15) y se usa como división
esquinas perfectas se deben reforzar o tratar. simple o muro de ocultamiento.

C.1.3.2 MURO SIMPLE dE dOS CARAS
Construido con dos placas ETERBOARD fijadas
con tornillo a un bastidor central o esqueleto. Su
única función de separar dos ambientes interiores,
Gráfico C.1.14. y con una altura no mayor a 305 cm. Si el espacio
entre paramentos es lo suficiente mente ancho

MUROS SECOS
• Juntas de dilatación puede albergar tuberías y accesorios eléctricos
El emplacado se realiza, dejando separaciones e hidro sanitarios. Estos muros no necesitan
entre placas (3 a 10 mm) (Gráfico C.1.15) y contra riostras rigidizantes horizontales ni diagonales
otros elementos de la construcción, como vigas de ya que no están capacitados para recibir cargas
concreto, acero o madera, muros de mampostería verticales ni esfuerzos horizontales (axiales). Las
etc, en prevención a los movimientos propios de los placas se colocan verticales (perpendiculares) C.1
elementos y otros esfuerzos (movimientos sísmicos, u horizontales (paralelas) y alternadas entre
vibraciones, asentamientos, expansiones). paramentos.

Ubicación Dilatación (mm)
Entre placas 3a8
Placa muro y cielo raso 5a8
Placa muro y piso 8 a 10

Tabla C.1.2. Dilataciones.

Estas dilataciones o juntas se tratan según lo
prescrito en el capítulo de tratamiento de juntas.

C.1.3 TIPOS DE MUROS SECOS
El ETERBOARD permite la construcción de muros
planos y arqueados, cada uno de ellos puede tener
funciones especializadas (aislamientos, refuerzos)
con diferentes tamaños y resistencias.
Gráfico C.1.15.

Foto C.1.4. Muros divisorios, C.C. El Retiro - Bogotá. Foto C.1.5. Muros en altura, Ocean Mall - Santa Marta.

35

C.1.3.3 MURO SIMPLE ESPECIALIZAdO • Muro simple especializado como
aislante de vapor y humedad
Con el uso de materiales complementarios, los
muros simples pueden convertirse en muros Una película plástica entre el bastidor y la placa
especializados en el aislamiento de calor, ruidos, de un muro simple, logra una barrera de vapor
fuego, humedad y resistencia a impactos . o humedad entre parámetros. Las películas
plásticas, polietileno, poliestireno, papeles tipo
• Muro simple especializado en Kraft, encerados, placas de poliuretano o papel
aislamiento termo-acústico de aluminio, son utilizadas para ello.

El aislamiento de ruido y calor de un espacio
interior a otro exige que los muros contengan
materiales inherentes a estas solicitudes; así, el
MUROS SECOS

espacio entre sus paramentos es usado para la
colocación de espumas rígidas, placas y mantos
de lana mineral o de vidrio, que aplicando el
Sistema Masa Resorte Masa (barrera, absorbente)
obtiene según sus características, diferentes
C.1 valores de aislamiento.

Gráfico C.1.17

• Muro simple especializado en resistencia
a impactos y corta fuego
Estos muros se construyen al igual que los simples,
pero con el uso de varias placas superpuestas y
fijadas a ambos lados del bastidor, con el mismo
o diferente espesor y alternadas sobre el primer
emplacado, luego se atornillan a éste, con lo que
se consigue un engrosamiento del paramento y
Gráfico C.1.16 mejor aislamiento, rigidez y resistencia.

IMPORTANTE
Los muros de división no están capacitados para recibir esfuerzos axiales, sólo se considera su peso
y carga lateral de +/- 25 kg/m² para el cálculo de las deflexiones permitidas. Los muros interiores de
carga se diseñan para soportar su peso, otros adicionales y cargas axiales <= 195 kg/m².

Foto C.1.6. Muro con aislamiento termoacústico, Biblioteca Foto C.1.7. Recubrimientos, Auditorio UPB - Medellín
Santo Domingo Sabio - Medellín
36

• Muros corta fuego y blindados
El ETERBOARD es un material inerte, incombustible
Con láminas aislantes o retardantes del fuego no genera llamas ni humo, termo estable y retardante
en la propagación del fuego.
y colocadas interiormente, se obtienen muros
corta fuego de excelente comportamiento en
los siniestros de incendio. El blindaje se logra
colocando láminas metálicas antes de las placas
ETERBOARD. A mayor espesor de éstas, su
solidez y capacidad de resistencia a impactos se
incrementa.

MUROS SECOS
Gráfico C.1.20. Muro adosado en perfiles Omega.
C.1
C.1.3.5 MUROS DE GRAN ALTURA
Una aplicación importante de las construcciones
Gráfico C.1.18 en seco son los muros de gran altura que con
su bajo peso, estabilidad y sismo resistencia,
C.1.3.4 MUROS ADOSADOS facilitan su ubicación en espacios amplios como
salones de exposición, auditorios, comercios y
En las construcciones nuevas o remodelaciones otros que requieran esos grandes formatos.
se presentan muros de mamposterías o concretos
que deben ser recubiertos y para ello se utilizan Las dimensiones del muro y su uso determinan el
bastidores recostados o adosados al muro, o se espesor del ETERBOARD, las características del
colocan perfiles Omega verticales u horizontales, bastidor, de los anclajes, fijaciones y de otros
directamente fijados a esas superficies. Estos materiales.
muros se denominan lambrines o recubrimientos.

Gráfico C.1.19 Muro con bastidor adosado

Este método recupera muros de mampostería
en mal estado y oculta instalaciones. El bastidor
que se encuentra adosado o recostado al muro
de sustrato se ejecuta con perfiles Omega y
modulaciones de 61 a 40,7 C/u cm, la instalación
de riostras C/122 cm la define el emplacado. Gráfico C.1.21

37

IMPORTANTE C.1.3.7 MUROS EN ÁNGULO
En los muros de gran altura la deflexión máxima Con este sistema se resuelven inconvenientes en
permitida es: L/240 para muros sin recubrimientos la construcción de paredes o tabiques en zigzag.
y L/360 para muros con enchapes cerámicos. El Un sencillo bastidor que conforma los vértices con
análisis y cálculo estructural de cada proyecto, una lámina doblada en el ángulo requerido y que
dará el tipo de perfil y calibre, modulaciones del además de guía es refuerzo y base de fijación.
bastidor, tipo y cantidad de fijaciones y número y
espesor de las placas ETERBOARD.

C.1.3.6 MUROS CURVOS
La construcción de muros curvos (arqueados) con
MUROS SECOS

las placas ETERBOARD se facilita a diferencia de
otros métodos de ejecución en que se convierte en
una obra de alta complejidad y requiere operarios
calificados.
Para lograr este efecto en arqueados suaves se
C.1 puede aprovechar la flexibilidad propia de las Gráfico C.1.23
placas de bajo espesor. Si el arqueado es mayor,
es necesario saturar las placas de humedad por La lámina de forma angular debe ser en calibre
inmersión durante 8 horas antes de su uso y de 24 como mínimo y se fija previamente al bastidor
arquearlas en formaleta o directamente en el con tornillo T1 (cabeza extraplana).
bastidor. Al colocar los tornillos de fijación se
Las experiencias en el uso de placas ETERBOARD,
debe considerar que la placa está blanda.
señalan a éste material como de gran capacidad
resolutoria en construcciones en seco de sencillas
o sofisticadas arquitecturas.
Las características de lisura o textura de las dos
caras de este material permiten la aplicación de
todos los materiales de acabado y recubrimiento
existentes en la construcción contemporánea. El
ETERBOARD producido por ETERNIT® se constituye
así en un material que garantiza la sostenibilidad
de cualquier obra y que brinda las garantías
exigidas a un producto de excelente tecnología.
Con un valor agregado de su bajo precio y con
Gráfico C.1.22 grandes capacidades de suministro.

Foto C.1.8. Muros de gran altura, C.C. El Retiro - Bogotá. Foto C.1.9. Muro curvo, Expoconstrucción 2007

38

C.1.4 AISLAMIENTOS C.1.4.1 TÉRMICOS
La cantidad de aislamiento acústico y térmico Con este tipo de aislamiento se regulan y
en un muro seco sin material aislante es mantienen estables los niveles de confort térmico
considerablemente mayor que la que se logra de los ambientes tratados.
en muros con mampostería tradicional, siendo
En un espacio con muros especializados en
similares sus espesores. Diferentes tipos de
aislamiento térmico se previenen las pérdidas y
materiales aislantes le confieren a estos muros secos
ganancias de calor.
adecuado confort térmico y acústico, propician el
ahorro de energía y brindan protección contra
agentes físicos y ambientales. El espesor de las • El calor en los muros
placas ETERBOARD que emplacan un muro, está RADIACIÓN: Energía emitida por un cuerpo, que
relacionado con su mayor o menor aislamiento.

MUROS SECOS
se convierte en calor al ser recibida por las caras
Los materiales o elementos usados como aislantes de un muro.
de ruido, humedad, calor, fuego, impacto, CONVECCIÓN: Es el Intercambio de calor entre
vibraciones, etc., se disponen dentro del muro, materias de diferentes o iguales estados (sólido,
en sus puntos de unión contra otras estructuras y líquido o gaseoso).
sobre sus paramentos. Los mantos y paneles de C.1
fibra de vidrio, fibra mineral o poliuretano entre CONDUCCIÓN: Es el calor que se trasmite de
otros, son además de aislantes térmicos excelentes un cuerpo sólido al muro, al estar en contacto
aislantes acústicos por su capacidad de absorción directo con éste.
y amortiguación de las ondas de presión de los AISLANTES TÉRMICOS
sonidos. Material Conductividad térmica
En la especificación y cálculo de los aislamientos se Lana de vidrio 0,056 a 0,030 W/mK
deben tener en cuenta varios factores: Temperatura Espuma de poliestireno 0,041 a 0,039 W/mK
ambiente, humedad relativa, punto de rocío, Espuma de poliuretano 0,021 a 0,019 W/mK
altura sobre el nivel del mar, intensidad sonora, Espuma celulósica 0,023 a 0,021 W/mK
focos de vibración, intensidad de lluvias, vientos ETERBOARD 0,265 W/mK
predominantes etc. Las recomendaciones de los
fabricantes, calculistas y diseñadores determinan Tabla C.1.3.
las características de cada proyecto. Los
aislamientos son tres principalmente: Térmicos, • datos comparativos
acústicos y de humedad y vapor. Estos W/mk = vatio/metro kelvin.
aislamientos intentan conseguir un buen nivel Congelación del agua = 0°C.
de comodidad, entendida como la ausencia de
°C=K-273,15 K= °C + 273,15.
molestias sensoriales.
°C=(°F-32)/1,8.

Foto C.1.10. Tabique de división, Ocean Mall - Santa Foto C.1.11. Centro de eventos del Valle del Pacífico - Valle
Martha. del Cauca - 2007
39

C.1.4.2 ACÚSTICOS Como ejemplo práctico: un muro en concreto
de 200 mm de grosor y 450 kg/m2 tiene igual
Para mejorar el aislamiento acústico de un muro
aislamiento acústico que un muro seco con 120
simple, se coloca en su interior un material aislante
mm de ancho con dos placas ETERBOARD de 8
o fonoabsorvente capaz de amortiguar y reducir
mm en cada paramento y colchoneta interior en
la intensidad de los sonidos generados externa
fibra de vidrio de 3 ½” y con 43 kg/m².
o internamente a ellos. Este material actúa como
resorte o absorbente de ondas de presión acústica
(Gráfico C.1.24). • Aislamiento recomendado en muros
secos para ruidos aéreos
• Aislamiento masa resorte masa o USO DE LA FUNCIÓN DEL MURO RW
barrera absorción barrera EDIFICACIÓN (dB)
MUROS SECOS

Divisorios 37
Unifamiliares
Medianeros 48
Divisorios 44
De áreas comunes
Multifamiliares
Oficinas Divisorios de áreas de reunión 48
Linderos con el exterior
C.1 De habitaciones hospitalarias 56
Hospitalarios
Para aislar áreas ruidosas
Hotelería
Para salones de clase (aulas) 44
Gráfico C.1.24. Efecto masa - resorte - masa. Para áreas ruidosas
Educacionales Para salones de clase y comunales 40
El aislamiento acústico brinda un correcto Para áreas ruidosas 56
direccionamiento del sonido en espacios interiores Para áreas aisladas (bibliotecas) 48
y adecuados aislamientos en los contiguos. El Comerciales Generales 56
Sistema Masa Resorte Masa tiene como efecto Tabla C.1.6
favorable disminuir ruidos generados en ondas
estacionarias que tienden a acoplar los paramentos dB = Decibel = Decibelio: Unidad del nivel de
o masas en los muros; para ello se hace necesaria intensidad sonora que equivale a la décima parte
la colocación en su interior de un aislante elástico de un bel o belio (unidad básica del nivel de
o resorte (elasticidad dinámica). intensidad sonora). La contaminación acústica se
CARA 1 AISLANTE CARA 2 AISLAMIENTO (db) mide en decibelios. Su símbolo es dB. Un sonido
mm 3 1/2” (LV) mm
mayor a doce belios es insoportable para el oído
8 No 8 27 - 18
10 No 10 32 - 20
humano.
8 Sí 8 36 - 22 C.1.4.3 HUMEDAD Y VAPOR
10 Sí 10 42 - 24
Para evitar condensaciones en los muros interiores
Tabla C.1.4. Comparativo entre muros. cuando las diferencias en las condiciones de
humedad relativa al interior y exterior de la
Los rangos de aislamiento varían con los niveles edificación lo exija- se deben colocar películas
de frecuencia sonora. o láminas aislantes del vapor entre el bastidor y
Construcción seca Construcción húmeda el emplacado del lado interior de la edificación
(Gráfico C.1.17).

27.10 kg / m2 160 kg / m2
Las placas ETERBOARD que estén expuestas a
humedad o vapor., deben ser tratadas previamente
Tabique simple ETERBOARD Muro en bloque y pañete E
8mm E = 10 cm = 15 cm con IMPRIMANTE COLORCEL por sus dos caras,
RW 41db AISLAMIENTO ACÚSTICO RW 40db
para obtener de este modo, una impermeabilidad
hidrorepelente.
Tabla C.1.5. Comparativo entre muros.

40

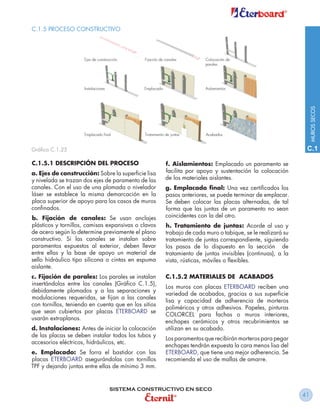

C.1.5 PROCESO CONSTRUCTIVO

MUROS SECOS
Gráfico C.1.25 C.1

C.1.5.1 DESCRIPCIÓN DEL PROCESO f. Aislamientos: Emplacado un paramento se
a. Ejes de construcción: Sobre la superficie lisa facilita por apoyo y sustentación la colocación
y nivelada se trazan dos ejes de paramento de las de los materiales aislantes.
canales. Con el uso de una plomada o nivelador g. Emplacado final: Una vez certificados los
láser se establece la misma demarcación en la pasos anteriores, se puede terminar de emplacar.
placa superior de apoyo para los casos de muros Se deben colocar las placas alternadas, de tal
confinados. forma que las juntas de un paramento no sean
b. Fijación de canales: Se usan anclajes coincidentes con la del otro.
plásticos y tornillos, camisas expansivas o clavos h. Tratamiento de juntas: Acorde al uso y
de acero según lo determine previamente el plano trabajo de cada muro o tabique, se le realizará su
constructivo. Si las canales se instalan sobre tratamiento de juntas correspondiente, siguiendo
paramentos expuestos al exterior, deben llevar los pasos de lo dispuesto en la sección de
entre ellas y la base de apoyo un material de tratamiento de juntas invisibles (continuas), a la
sello hidráulico tipo silicona o cintas en espuma vista, rústicas, móviles o flexibles.
aislante.
c. Fijación de parales: Los parales se instalan C.1.5.2 MATERIALES DE ACABADOS
insertándolos entre las canales (Gráfico C.1.5),
Los muros con placas ETERBOARD reciben una
debidamente plomados y a las separaciones y
variedad de acabados, gracias a sus superficie
modulaciones requeridas, se fijan a las canales
lisa y capacidad de adherencia de morteros
con tornillos, teniendo en cuenta que en los sitios
poliméricos y otros adhesivos. Papeles, pinturas
que sean cubiertos por placas ETERBOARD se
COLORCEL para fachas o muros interiores,
usarán extraplanos.
enchapes cerámicos y otros recubrimientos se
d. Instalaciones: Antes de iniciar la colocación utilizan en su acabado.
de las placas se deben instalar todos los tubos y
Los paramentos que recibirán morteros para pegar
accesorios eléctricos, hidráulicos, etc.
enchapes tendrán expuesta la cara menos lisa del
e. Emplacado: Se forra el bastidor con las ETERBOARD, que tiene una mejor adherencia. Se
placas ETERBOARD asegurándolas con tornillos recomienda el uso de mallas de amarre.
TPF y dejando juntas entre ellas de mínimo 3 mm.

41

C.1.6 Detalles constructivos
El sistema constructivo en seco ETERNIT® con
placas ETERBOARD permite la ejecución de muros
interiores que facilitan la colocación de tuberías
y accesorios de instalaciones que se pueden
revisar y/o cambiar con facilidad, esto hace de
este sistema el ideal para obras que puedan ser
remodeladas o adecuadas a las necesidades que
se presenten en ella al transcurrir del tiempo.
Gráfico C.1.26
UNIONES PARA DIFERENTES APLICACIONES CONSTRUCTIVAS DE MUROS EN SISTEMA EN SECO CON PLACAS ETERBOARD
MUROS SECOS

C.1

IDENTIFICADOR L a placa pasante L a bastidor agrupado
Nombres de componentes DETALLE A Y C, opción 1 DETALLE A Y C, opción 2

L estructural bastidor agrupado
DETALLE A Y C, opción 3 DETALLE A Y C, opción 4 DETALLE B Y D, opción 1

T simple a placa pasante T estructural a bastidor agrupado. T estructural a bastidor abierto
DETALLE B Y D, opción 2 DETALLE B Y D, opción 3 DETALLE B Y D, opción 2

Tabla C.1.7

42

DETALLES DE MUROS INTERIORES
Fijaciones y sentido de
E. terminal ciego F. colocación de placas Muro doble
parales y placas

MUROS SECOS
X a placas pasantes X a bastidor agrupado

C.1

X estructurada a bastidor agrupado X estructurada a bastidor abierto

Tabla C.1.8

43

C.1.7 GUÍA DE DISEÑO Y CÁLCULO Notas de cálculo
Los cálculos y especificaciones responden a la
aplicación de las normas racionadas y exigidas
para estos efectos.
Para los muros interiores no expuestos a presiones
de viento, las determinantes del diseño son: Las
cargas, esfuerzos de torsión y las deflexiones.

• Pasos de cálculo
1. Establecer en el plano arquitectónico el
MUROS SECOS

muro interior que se desea calcular, conocer su
alto, ancho y espesor.
2. La especificación del muro, acabado y
trabajo estructural determina su carga lateral (20
a 60 kg/m²). Para muros en ETERBOARD con
C.1 pintura y enchapados.
3. Establecer según cálculos y tablas la
deflexión correspondiente al muro (L/240 a
L/360)
4. Con estos valores las tablas de perfiles
metálicos suministran las posibilidades a usar, que
varían en sección y calibre, según la modulación
y el espesor del ETERBOARD.
5. Determinado el paral metálico del bastidor
la canal del mismo debe tener igual calibre o
máximo uno menor (paral C/20 canal C/20 o
mínimo C/ 22).
6. La altura del muro determina si se deben
usar sujetadores horizontales o riostras, las que
se instalan cada 244 cm como mínimo.
Los fabricantes de perfiles metálicos para
Drywall, suministran las tablas referidas.

NORMAS DE CONSULTA
NSR 98: Muros portantes y elementos
arquitectónicos.
ASTM C 645-04 a AST C955-03: Fabricación
de perfiles.
NTC 4373: Fibrocementos.

44

c.1.8 GUÍAS DE CÁLCULO MUROS Y FACHADAS
Nota: ETERNIT® no se hace responsable del contenido y uso de estas tablas, toda obra requiere de un
cálculo estructural ejecutado por un ingeniero civil.

PERFILES PARA BASTIDORES DE MUROS
(tabiques) CON PLACAS FC ETERBOARD

ALMA ALAS PESTAÑA ESPESOR LONGITUD
PARAL REF
H (mm) B (mm) D (mm) C (mm) Calibre T (mm) L (m)

MUROS SECOS
PF32CAL24 92 45 42 6.35 24 0.60 2.44 3.05
PF92CAL22 92 45 42 6.35 22 0.75 2.44 3.05

ALMA ALAS ESPESOR LONGITUD
CANAL REF
H (mm) B (mm) D (mm) Calibre T (mm) L (m)
C93CAL24 93 25 24 24 0.60 2.44 3.05 C.1
C93CAL22 93 25 22 22 0.75 2.44 3.05

PERFILES DE PERFILAMOS S.A PARA MUROS
EN SISTEMA CONSTRUCTIVO LIVIANO

Deflexión L/240 L/300 L/360
Tipo de muro Altura del muro (m) 2.44 3.05 4.00 2.44 3.05 4.00 2.44 3.05 4.00
Referencia Wg (kg/m) Modulaciones

59P35-26 0.47 0.610 0.610
89P35-26 0.58 0.610 0.488
Interior 92P45-24 0.88 0.610 0.610 0.488 0.488 0.488 0.488 0.610 0.610 0.407
92P45-22 1.10 0.610 0.610 0.488 0.488 0.488 0.488 0.610 0.488 0.488
92P45-20 1.24 0.610 0.610 0.488 0.610 0.407 0.407 0.488 0.407

Consideraciones en la instalación de la(s) placa(s) para muros divisorios y/o interiores
Caso: Placa de ETERBOARD de 8 mm por ambas caras del muro.

NOTAS:
- El presente diseño debe ser revisado por un ingeniero competente quien debe certificar la fidelidad de los
procedimientos y la aplicabilidad de su utilización.
- La información aquí incluida NO COMPROMETE a Perfilamos S.A., ETERNIT®, ni al ingeniero encargado de su
desarrollo, ya que es de libre y voluntaria aplicación.
- Para muros con alturas de 4.0 m se debe utlizar un arriostramiento a h/2.
- Para el chequeo de las referencias de Perfilamos S.A. se utilizó como criterio una deflexión admisible igual a
L/240, L/300 y L/360.

45

NOTAS DEL CAPÍTULO
MUROS SECOS

C.1

Foto C.1.12 Desarrollo de muros, C.C Vivero Foto C.1.13 Desarrollo de muros, C.C Vivero
Atlántico Atlántico
46

C.2
FACHADAS Y CERRAMIENTOS


C.2 FACHADAS Y CERRAMIENTOS
La fachada o cerramiento es el elemento constructivo envolvente, que aisla físicamente una construcción
del exterior, sea de una forma total (1) o parcial (2), aportándole cualidades decorativas, aislantes,
lumínicas, estructurales, bioclimáticas y de protección ante incendios, sismos, robo y perturbaciones.
Las fachadas se consideran actualmente como la piel o epidermis de una edificación. Los materiales

y otros elementos que la conforman deben especificarse teniendo en cuenta sus características físicas,
mecánicas y estéticas.
Este sistema brinda a los arquitectos y afines la
posibilidad de diseñar y construir con libertad de
formas lo que con otros sistemas de construcción
sería muy dispendioso de realizar. Es el caso de las
fachadas arqueadas, grandes voladizos, aleros,
frisos, frontones y recubrimientos. Las placas
pueden ser colocadas vertical u horizontalmente
facilitando el diseño y su modulación para obtener
C.2 mínimos desperdicios, partiendo del formato
estándar de 122 x 244 cm.

C.2.1 CARACTERÍSTICAS ESTRUCTURALES
Las fachadas tienen el comportamiento estructural
de un muro exterior portante, confinado o
suspendido que estará expuesto a factores
Gráfico C.2.1 ambientales y físicos. En el cálculo estructural de las
fachadas se toman en cuenta las cargas estáticas
Con las placas ETERBOARD se ejecutan fachadas (carga muerta o peso propio) y las dinámicas
y cerramientos planos o de diversas geometrías. (vientos, sismos) y a partir de estas determinantes
Éste material funciona en todas las regiones se especifican su bastidor, modulaciones,
y condiciones ambientales, facilitando su accesorios, fijaciones y anclajes.
mantenimiento y restauración y es adecuado para
todo tipo edificaciones.
C.2.2 COMPONENTES
Los componentes principales de las fachadas o
cerramientos son: Bastidores metálicos, placas
ETERBOARD, anclajes, fijaciones y accesorios,
cintas, masillas y sellos para tratar juntas,
superficies y dilataciones.

C.2.2.1 PERFILES METÁLICOS DE
BASTIDORES PARA FACHADAS
Los perfiles metálicos usados en los bastidores
de fachada deben ser resistentes a la corrosión,
Gráfico C.2.2
oxidación y ambientes agresivos debido a su
ubicación. El acero galvanizado y algunos
El sistema constructivo en seco ETERNIT® para
perfiles de aluminio, conforman la mayoría de
fachadas, permite cerramientos totales o parciales,
los bastidores de soporte o fijación de placas
vinculando vanos para puertas, ventanas,
ETERBOARD en fachadas.
instalaciones y aislantes.

48

Los requerimientos y solicitudes estructurales de • Fijación horizontal
las fachadas dependen de su tipo y tamaño,
razón por la cual los calibres de sus estructuras
de soporte son mayores que las de los muros
interiores. Los calibres 22 y 20 son los más
corrientes en fachadas. En otras aplicaciones se
utilizan espesores mayores que se fabrican en

las longitudes requeridas. Parales (sección C),
canales (sección U) y omegas (sección W), son
los perfiles metálicos usados en la fabricación de
bastidores de fachada.

C.2.2.2 PLACAS PLANAS ETERBOARD Gráfico C.2.3. Despiece del anclaje.
El ETERBOARD recomendado para las aplicaciones
de fachadas y cerramientos tiene espesores de Es la fijación interna del bastidor de fachada a
10,14 ,17 y 20 mm. una estructura de concreto o metal, en la que el
bastidor no requiere un anclaje de alto desempeño
ESPESOR FORMATO PESO APLICACIÓN estructural, ya que las cargas de la fachada son
C.2
mm cm Kg distribuidas sobre la estructura básica y ella las
10 122 X 244 42 Tipo 1 y 2 distribuye proporcionalmente.
14 122 X 244 57.40 Tipo 2 y 3
17 122 X 244 73 Tipo 3 y 4
• Fijación vertical
20 122 X 244 85.88 Tipo 4

Tabla C.2.1

Tipo1: ETERBOARD masillado y pintado.
Tipo2: ETERBOARD enchapado cerámico.
Tipo3: ETERBOARD dilatado.
Tipo4: ETERBOARD en fachada ventilada.

Las placas ETERBOARD usadas para fachadas
se deben tratar previamente con IMPRIMANTE
COLORCEL por la contra cara para equilibrar Gráfico C.2.3
tensiones, cuando el acabado sea pintura y exista
cierta permeabilidad o el recubrimiento no sea Es la fijación externa del bastidor de fachada a
impermeable o contenga dilataciones. una estructura de concreto o metal mediante la
colocación de accesorios en forma de ángulo
C.2.2.3 ANCLAJES Y FIJACIONES que están perforados en su alma y ala y que
sirven de plataforma de fijación a los parales
Para dar sustentación al bastidor de una fachada
usando tornillos y anclajes. Estos accesorios se
en seco, emplacada, a los acristalamientos,
ajustan al nivel requerido antes de aplicarle el
instalaciones, acabados y otros, se debe
par de fuerza. Deben marcarse ejes horizontales
disponer de los accesorios y anclajes apropiados
y verticales para una alineación correcta de todos
y determinados en el cálculo estructural (corte,
sus componentes.
tracción, rotación, corrosión y fuego). Los anclajes
son elementos metálicos de aseguramiento que Estos esquemas de fijación son una guía de
se fijan mecánica o químicamente. Con ellos se comprensión de cada uno de los métodos
pueden anclar los bastidores de forma horizontal, descritos y no remplazan el diseño y cálculo de
vertical o en ambos sentidos. un profesional del área respectiva.

49

• determinantes de anclajes y fijaciones Las condiciones medioambientales determinan
el tipo y material del anclaje. Destacamos que el
Para elegir la fijación que se adapte mejor a cada
ETERBOARD es inmune a todas ellas.
aplicación de fachada, se deben tener en cuenta
entre otros, los siguientes aspectos:
• tornillos de fijación
1. Utilizar fijaciones de acero galvanizado para
anclajes interiores y no expuestos a la intemperie En la armada de bastidores de fachadas se utilizan
o para los anclajes provisionales. tornillos T1, estructura de cabeza plana, Pan head
o hexagonal y tornillos TPF (ETERBOARD) para
2. Utilizar Anclajes de acero inoxidable para los
fijar las placas externas o internas. Los tornillos
situados en el exterior o en ambientes agresivos
deben estar protegidos contra la oxidación y
(ácidos, húmedos, salitrosos).
corrosión.
MUROS SECOS

3. Es imprescindible que el material del anclaje
sea compatible con los otros materiales del nodo
de fijación o punto de unión de los parales con
los accesorios de fijación, con el fin de evitar
problemas de corrosión debido a la unión
electrolítica entre los diferentes aceros.
C.1
4. Calcular las dimensiones y tipo de anclaje en
concordancia con los esfuerzos, peso total de la
fachada, cargas admisibles, cortantes y otros.
Consulte programas de diseño y entre ellos el
Profis. Anchor v 1.8.0 en español (HILTI)

Ambiente Carácter Protección
del medio del anclaje
Gráfico C.2.4. Distancias de los tornillos de fijación.
Marino Muy agresivo Alta y media
Industrial Muy agresivo Alta y media
• Sistema de fijación a estructura básica
Urbano Medio agresivo Media y baja
metálica (gráficos 2.5 y 2.6)
Rural Poca agresividad Baja o nula
Neblinas Media/poca agresividad Baja En esta fijación, el uso de soldaduras puede
Clima cálido Media/poca agresividad Baja remplazar algunos anclajes. Es un proceso más
rápido, pero exige una perfecta alineación vertical
Tabla C.2.2. Determinantes ambientales para anclajes y horizontal, ya que los accesorios de fijación
de fachadas. (ángulos) una vez soldados no se desplazan y
dificultan una alineación posterior.

Foto C.2.1. Clínica Materno Infantil Farallones - Valle del Foto C.2.2. Bastidor externo (flotante), Hotel Dorado.
Cauca
50

C.2.3 TIPOS DE FACHADAS
Las fachadas construidas en seco vinculadas a
estructuras básicas de concreto o acero, del tipo
estanca o reventilada pueden ser: CONFINADAS
(paramento embebido o volado), PORTANTES
(flotantes o de cortina) y REVESTIMIENTOS
colocados sobre mamposterías existentes de una

forma adosada o aplicada.

C.2.3.1 FACHADA CONFINADA
Gráfico C.2.5
• Con paramento embebido
Es la que se construye de tal forma que el
bastidor de soporte o estructura queda inscrito
en la estructura básica y el emplacado forma el
mismo paramento con el entrepiso para recibir
acabado o dilatación.
C.2

Gráfico C.2.6

• Modulaciones de fijación
La modulación (separación entre ejes de parales)
depende del tipo de fachada, su altura y otros
requerimientos estructurales; las más usuales en
emplacados paralelos (verticales) son: 61, 40.7
Gráfico C.2.8
y 30.5 cm y en emplacados perpendiculares
(transversales) son: 61, 48.8, 40.7 y 30.5.
• Con paramento volado
Similar a la anterior, con la diferencia que el
IMPORTANTE
emplacado pasa externo y cubre el entrepiso.
Las fachadas arqueadas requieren de Una forma de ejecutarla es colocando franjas
modulaciones menores (40.7 y 30.5) para lograr que se fijan a dos perfiles Omega colocados en
un mejor efecto de curvado, así mismo se requiere el entrepiso en sentido horizontal.
de un mayor número de tornillos (C/20, 25 cm)
que garanticen la sustentación de la placa.

Gráfico C.2.7 Gráfico C.2.9

51

C.2.3.2 Colgante, flotante o de ESPESOR RADIO MÍNIMO
cortina Placa 8 mm 80 cm
Estas fachadas se construyen de tal forma que Placa 10 mm 100 cm
su bastidor queda externo a la estructura básica Tabla C.2.3. Radios de curvado del ETERBOARD
creando un paramento colgado y de carácter
auto portante. Mediante el uso de accesorios de IMPORTANTE
fijación apernados o soldados a la estructura

del entrepiso y distanciados a la modulación EL ETERBOARD se debe humedecer por inmersión
requerida, se colocan los parales que servirán de en agua por un periodo de 8 horas antes de
bastidor para la fijación del ETERBOARD. Con proceder al curvado. Al fijar las placas se debe
este sistema se facilita la construcción de variados tener cuidado de no aplicar demasiada fuerza al
diseños y formas arquitectónicas. tornillo ya que el material se encuentra blando.

C.2.3.3 RECUBRIMIENTOS

C.2

Gráfico C.2.10

• De paramento arqueado
Una de las características del ETERBOARD, es su Gráfico C.2.12
capacidad de arquearse y adoptar las curvaturas
del bastidor. Éstas formas se logran colocando los Con ETERBOARD se realizan recubrimientos de
parales encajados en canales de sangrado abierto mamposterías en trabajos de remodelación u obra
o cerrado, reforzado con una cinta metálica fijada nueva, sobre muros repellados, rústicos o crudos,
a lo largo del ala sangrada conformando un perfil usando perfiles Omega sobre las mamposterías. Si
curvo de fijación y guía. el muro a recubrir es de gran altura se deben usar
en el bastidor, perfiles C y U (parales y canales) y
prever juntas de control o dilatación.
Sobre el perfil omega se atornillan las placas
siguiendo los procedimientos conocidos de
instalación (Sentido horizontal o paralelo con el
alternado de las placas).
En algunas construcciones que soliciten aireación
se proponen recubrimientos reventilados, que
consisten en placas separadas mínimo 1 cm en
todas sus aristas para permitir el ingreso de aire.
Este método exige la colocación de doble perfilería
para lograr las entradas de aire al interior del
Gráfico C.2.11 recubrimiento.

52

• tipos de recubrimiento 2.5 ACABADOS DE FACHADA
Uno de los materiales de acabado para fachadas
y recubrimientos es la pintura COLORCEL
elaborada en base acrílica de alto rendimiento
y cubrimiento. Su capacidad de absorción de
los rayos ultra violeta y su transpirabilidad con
capacidad impermeable le hacen una excelente
opción para el acabado de fachadas con placas
ETERBOARD.

• enchape cerámico sobre ETERBOARD

MUROS SECOS
Gráfico 2.13
CT1. Cerramiento exterior para acabado de
superficie lisa, para pintura o enchapes. C.1
CT2. Cerramiento dilatado a doble omega para
fachadas reventiladas, que permite la circulación
de aire impulsado por presión y diferencias de
temperatura.
CT3. Cerramiento con dilatación sellada con
cinta de placa ETERBOARD de 6 mm y de ancho
variable, reconocida como cerramiento en sistema
Gráfico C.2.14
reticular para acabado a la vista usando pernos
de lujo en acero o masillada para recibir pintura
Para este acabado se recomienda la pega de las
lisa o de textura.
tabletas cerámicas de bajos espesores con los
morteros acrílicos de composición hidrofugante y
C.2.4 TRATAMIENTO DE JUNTAS de mínima retracción
Los métodos de tratamiento de juntas en las Para colocar estas piezas sobre ETERBOARD es
fachadas, son los mismos usados en las demás prudente iniciar con un ángulo metálico de apoyo
aplicaciones (materiales para exteriores resistentes que las sostenga mientras se efectúa el fraguado.
a la humedad, rayos solares (termoestables), anti Este método es igual para todos los enchapes de
hongos y algas (biocida)). baldosas.

Foto C.2.3. Centro de eventos del Valle del Pacífico. Foto C.2.4. Biblioteca Santo domingo sabio - Medellín.

53

Estaciones metereológicas de control eólico

VELOCIDAD
ID LONGITUD LATITUD ESTACIÓN DEPARTAMENTO PROMEDIO
DEL VIENTO
1 75º16’W 10º47’N GALERAZAMBA BOLÍVAR 5.9
2 73ª33’W 05º26’N GACHANECA BOYACÁ 5.5
3 81ª43’W 12º35’N AEROPUERTO SESQUICENTENARIO ISLA DE SAN ANDRÉS 5.1
4 74ª44’W 03º20’N LA LEGIOSA HUILA 4.1
5 81ª21’W 13º22’N AEROPUERTO EL EMBRUJO ISLA DE PROVIDENCIA 4.0
6 72ª56’W 11º32’N AEROPUERTO ALMIRANTE PADILLA GUAJIRA 4.0
7 73ª30’W 05º32’N VILLA CARMEN BOYACÁ 3.9
MUROS SECOS

8 77ª18’W 01º11’N OBONUCO NARIÑO 3.5
9 72ª31’W 07º56’N AEROPUERTO CAMILO DAZA NTE DE SANTANDER 3.3
10 76ª07’W 06º20’N URRAO ANTIOQUIA 3.0
11 74ª36’W 10 º536’N AEROPUERTO ERNESTO CORTISSOZ ATLÁNTICO 2.9
12 74ª14’W 117º08’N AEROPUERTO SIMÓN BOLÍVAR MAGDALENA 2.9
C.1
13 73ª11’W 07º08’N AEROPUERTO PALONEGRO SANTANDER 2.8
14 75ª08’W 03º35’N ANCHIQUE TOLIMA 2.7
15 73ª14’W 08º05’N ÁBREGO CENTRO ADMINISTRATIVO NTE DE SANTANDER 2.5
16 74ª09’W 04º43’N AEROPUERTO EL DORADO PISTAS 1 - 2 CUNDINAMARCA 2.2

Nota: Estos datos son de información general y fueron tomados de varios documentos del IDEAM,
UPM, Ministerio del Ambiente, Vivienda y Desarrollo territorial y del Ministerio de minas y energía de
la República de Colombia.

Foto C.2.5. Centro de eventos del valle. Foto C.2.6. Fachada en planos y arqueado.

54

PERFILES DE PERFILAMOS S.A. PARA MUROS
Ciudad Montería, Sincelejo, Bogotá, Eje cafetero / Velocidad viento 80 Km./h
Tipo de Nº caso 1 2 3
muro Altura muro (m) 2.44 3.05 4.00 2.44 3.05 4.00 2.44 3.05 4.00
Referencia Wg [kg/m]

59P35-26 0.47 0.610 --- --- 0.610 --- --- --- --- ---
Interior 89P35-26 0.58 0.610 0.610 0.305 0.610 0.610 0.305 --- --- ---
92P45-24 0.88 0.610 0.610 0.488 0.610 0.610 0.488 0.610 0.610 0.488
92P45-22 1.10 0.610 0.610 0.488 0.610 0.610 0.488 0.610 0.610 0.488
92P45-20 1.24 0.610 0.610 0.488 0.610 0.610 0.488 0.610 0.610 0.488
Fachada 120P45-22 1.26 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610
150P45-20 1.63 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610

Ciudad Cali, Pasto, Ibagué, Neiva / Velocidad viento 100 Km./h
59P35-26 0.47 0.488 --- --- 0.488 --- --- 0.488 --- ---
C.2
Interior 89P35-26 0.58 0.610 0.610 0.305 0.610 0.610 --- 0.610 0.610 ---
92P45-24 0.88 0.610 0.610 0.407 0.610 0.610 0.305 0.610 0.610 0.407
92P45-22 1.10 0.488 0.610 0.488 0.610 0.610 0.488 0.610 0.610 0.610
92P45-20 1.24 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610
Fachada 120P45-22 1.26 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610
150P45-20 1.63 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610

Ciudad Medellín, Villavicencio, Riohacha / Velocidad viento 120 Km./h
59P35-26 0.47 0.488 --- --- 0.610 0.305 --- --- --- ---
Interior 89P35-26 0.58 0.610 0.610 0.305 0.610 0.610 --- --- --- ---
92P45-24 0.88 0.610 0.610 0.488 0.610 0.610 0.488 0.610 0.610 0.407
92P45-22 1.10 0.610 0.488 --- 0.610 0.488 --- 0.610 0.488 ---
92P45-20 1.24 0.610 0.610 --- 0.610 0.610 --- 0.610 0.610 ---
Fachada 120P45-22 1.26 0.610 0.610 0.407 0.610 0.610 0.407 0.610 0.610 0.305
150P45-20 1.63 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610 0.610

Consideraciones en la instalación de la(s) placa(s) para muros divisorios y/o interiores
- Caso 1: Placa de Panel Yeso de 12.5 mm por ambas caras del muro.
- Caso 2: Placa de Panel Yeso de 12.5 mm por una cara del muro y sin revestimiento en la cara opuesta.
- Caso 3: Placa de Fibrocemento de 10 mm por una cara del muro y Placa de Panel Yeso de12.5 mm en la cara opuesta .
Consideraciones en la instalación de la(s) placa(s) para muros de fachada
- Caso 1: Placa de Fibrocemento de 10 mm por ambas caras del muro.
- Caso 2: Placa de Fibrocemento de 10 mm por una cara del muro y Placa de Panel Yeso de12.5 mm en la cara opuesta .
- Caso 3: Placa de Fibrocemento de 10 mm por una cara del muro y sin revestimiento en la cara opuesta.

55

Notas: Notas de cálculo
- No obstante estas ayudas de cálculo, reco-
mendamos que los diseño sean revisados por
un ingeniero competente quien debe certificar la
fidelidad de los procedimientos y la aplicabilidad
de su utilización.
- La información aquí incluida NO COMPROMETE

a Perfilamos S.A., ni a ETERNIT®, ya que es de
libre y voluntaria aplicación.
- Las cargas consideradas corresponden a los
valores definidos por la Norma Colombiana de
Sismoresistencia 1998, de la siguiente forma:
Peso teja 7 kg/m²
Peso correas 5 kg/m²
Cielo Raso 10 kg/m²
Otras Carga 5 kg/m²
- El peso de las placas fue considerado de la
C.2 siguiente forma:
Placas de Fibrocemento Eterboard 10mm 42.00
kg/un
Placas de Fibrocemento Eterboard 14mm 57.40
kg/un
- Los perfiles deben ir en sección sencilla, con
riostras separadas cada L/2 (L:Luz) máximo 2m.
Los perfiles sombreados requieren dos líneas de
tirantes.
- La pendiente considerada es de 1° (1.6%).
- La materia prima utilizada en Perfilamos S.A es
acero ASTM A-36 para los perfiles con espeso-
res iguales o superiores a 1.5mm (Fy=25.3kg/
mm²) y ASTM A568 G33 para los de 1.2mm
(Fy=23.2kg/mm²).

NORMAS DE CONSULTA
NSR 98: Muros portantes y elementos
arquitectónicos.
ASTM C 645-04 a AST C955-03: Fabricación
de perfiles.
NTC 4373: Fibrocementos.

56

C.3
ENTREPISOS


C.3 ENTREPISOS CON ETERBOARD
Un entrepiso es el elemento de construcción que separa dos pisos, sirve de techo al inferior y de piso
al superior. Los entrepisos se han construido a lo largo del tiempo en diferentes materiales y formas.
Actualmente, con el surgimiento de sistemas en seco, se ha simplificado esta aplicación, ahora es
liviana, de rápida ejecución y muy resistente. Con el sistema constructivo en seco ETERNIT® se pueden
construir entrepisos de todo tipo, de acuerdo a la norma NSR-98 (título - F).

C.3.1 CARACTERÍSTICAS ESTRUCTURALES C.3.2.1 PLACAS PLANAS ETERBOARD
El ETERBOARD recomendado para las aplicaciones
de entrepiso tiene espesores de 14,17 y 20
ENTREPISOS

mm, este espesor está en función de la carga y
la distancias entre viguetas. Entre mayor sea la
distancia entre viguetas o modulación, mayor será
el espesor del ETERBOARD.
C.3 ESPESOR FORMATO PESO
mm mm Kg
14 1220 X 2440 57.40
Gráfico C.3.1 17 1220 X 2440 73.00
20 1220 X 2440 85.88
Los entrepisos elaborados en estructuras metálicas
Tabla C.3.1 Especificaciones del ETERBOARD
(Steel framing) y placas planas de ETERBOARD
tienen la función estructural de distribuir
Si el entrepiso no está expuesto a la intemperie
uniformemente las cargas a las viguetas, éstas a
o en áreas húmedas y su recubrimiento es de
su vez las trasmiten a los parales de los muros o a
alfombra, linóleo o similares, no necesita ser
las vigas de apoyo.
tratado con ESTABILIZADOR COLORCEL.
Observemos el ABC de los entrepisos livianos:
A) Bajo peso y masa con iguales o mayores C.3.2.2 BASTIDORES/PERFILES
capacidades de carga que los construidos en METÁLICOS
concreto macizo o aligerado. B) Economía,
rapidez y mínimos desperdicios. C) Inexistencia El trabajo y función de un entrepiso es considerado
de encofrados. estructural, por tal razón los perfiles que
intervienen en su construcción son de mayores
calibres, longitudes y dimensiones que los de otras
C.3.2 COMPONENTES
aplicaciones de este sistema constructivo.
Los componentes de un entrepiso (Gráfico 2e) son:
La arquitectura señala el alto del entrepiso que
Las placas ETERBOARD, los bastidores metálicos
determina el alma del perfil, máxima carga, espesor
o de estructura, los tornillos y fijaciones, cintas,
del ETERBOARD, modulación entre viguetas,
masillas, sellos y aislantes.
refuerzo sísmico y resistencia o retardancia al
fuego.
Los perfiles de entrepiso son en acero laminado
en caliente o frío, rolados en calibres 20 y 18;
menores calibres pueden ser usados en entrepisos
de bajo performance. Las viguetas que traen
perforaciones estándar troqueladas (punch) se
instalarán de tal forma que las perforaciones
Gráfico C.3.2 queden a una distancia >= de 30 cm del apoyo.

58

Detalle típico de entrepiso

Gráfico C.3.3. Viguetas perforadas.

Además de los perfiles mencionados, en la

ENTREPISOS
construcción de los bastidores de entrepiso se
utilizan ángulos y platinas metálicas (Calibre 22 Gráfico C.3.4. Platinas de unión (Strapping).
o mayor) con la función de unir perfiles, sujetar
parales y amarres o arriostramientos longitudinales C.3.2.3 ANCLAJES Y FIJACIONES
o diagonales como contravientos, que se fijan al C.3
bastidor con tornillos. En el armado de bastidores, fijar placas y
anclarlas a la estructura principal, se requiere
Debido a la forma C de los perfiles (parales) el uso de tornillos y anclajes especificados para
utilizados como viguetas y a la no axialidad elementos estructurales. Los tornillos deben ser
de las cargas, se genera un efecto de rotación de punta fina o punta broca, auto perforantes,
en ellos y sobre todo cerca de los apoyos. Se tratados con protección electrolítica en zinc o con
deben utilizar entre viguetas y en su parte inferior, recubrimiento epóxico que evite corrosión y sea
arriostramientos por bloques o por platinas acorde el bastidor de acero galvanizado.
metálicas (Strapping) (Gráfico 4e).
Cuando el entrepiso se emplaca con el ETERBOARD
se obtiene en la parte superior del bastidor un
verdadero diafragma, de esta forma se rigidiza
el bastidor y se obtiene mayor estabilidad en la
estructura del entrepiso.
Para el caso de grandes luces, este arriostramiento
sugerido debe realizarse con secciones de vigueta Gráfico C.3.5
(Blocking), con lo que se obtiene una mayor
rigidización y estabilidad del bastidor. PGU = Perfil galvanizado en forma de U.
PGC = Perfil galvanizado en forma de C.

Foto C.3.1. Bastidor de entrepiso sobre mampostería. Foto C.3.2. Bastidor de piso sobre terreno.

59

C.3.2.4 CINTAS, MASILLAS Y SELLOS Una molestia de los entrepisos livianos puede
ser la resonancia de éste contra el área inferior
Otros componentes importantes en la construcción
adyacente, este inconveniente se resuelve aislando
de entrepisos son los materiales para el tratamiento
la vibración e impacto mediante la colocación de
de las juntas, o sello hidráulico en aquellos
una cinta de espuma plástica entre las viguetas y
entrepisos que los necesiten, como es el caso
las placas y el uso de mantos de fibras de vidrio
de los terminados con sobrepisos en mortero o
o mineral como material aislante, colocado entre
concreto aplicado directamente sobre las placas
las viguetas o en el Pleno si hay cielo raso.
ETERBOARD. Las cintas de malla de fibra de vidrio,
masillas ETERCOAT HR y productos elastoplásticos
o siliconados, son materiales utilizados para el C.3.3 SISTEMAS DE ENTREPISO
tratamiento de las juntas en estos casos. C.3.3.1 SISTEMA LINEAL
Se caracteriza porque las viguetas están alineadas
ENTREPISOS

con los parales de los tabiques (muros) tanto del
piso inferior como del superior, conformando
además con su estructura de soporte una unidad
integral del muro y entrepiso (Balloon framing). Las
C.3 cargas absorbidas por las viguetas se transfieren
directamente a los parales en este caso.

Gráfico C.3.6

El ETERBOARD con borde rebajado se recomienda
si se tratan las juntas del entrepiso con acabado
liso apto para recibir pisos plásticos, laminados u
otros que requieran esta nivelación de superficie
para su aplicación. Y con borde a escuadra
para tratamiento de entrepisos con acabado en
baldosas de cerámica, mármol u otros, de pega
húmeda, en este caso se dejará la cara rugosa de
la placa hacia arriba de tal forma que el material
de pega tenga mayor adherencia. Gráfico C.3.7. Detalle de apoyo del entrepiso en
sistema lineal.

Foto C.3.3. Emplacado. Foto C.3.4. Sistema integral (Balloon framing).

60

C.3.3.2 SISTEMA NO LINEAL
Se caracteriza porque las viguetas del entrepiso
no están alineadas con los parales de los tabiques
(muros), en este caso la transmisión de las cargas
absorbidas por las viguetas se realiza mediante
una viga tubular que las transfiere directamente
a los parales del muro de soporte, de una forma
distribuida.
Gráfico C.3.9. Tipo 1

A la derecha del gráfico C.3.9 se aprecia la
canal de cierre apoyada sobre la viga de soporte,
ambas piezas ancladas y adosadas al muro.

ENTREPISOS
• Tipo 2
En este sistema se simplifica el armado de
un entrepiso ya que la canal estructural está
directamente adosada a las vigas de la estructura C.3
y facilita su acabado por la cara inferior.

Gráfico C.3.8

C.3.3.3 SISTEMA ADOSADO
Otra forma de ejecutar un entrepiso se presenta
cuando el mismo se encuentra en un espacio
confinado por construcción en mampostería de Gráfico C.3.10. Tipo 2
bloque, ladrillo o de concreto.
• Tipo 1 A la derecha del Gráfico C.3.10 se aprecia la
canal de cierre de viguetas directamente ancladas
Se caracteriza porque la canal estructural que a la superficie de la viga de la estructura principal,
contiene las viguetas se encuentra adosada a la con lo que se logra un acople estructural limpio.
mampostería y apoyada sobre una viga metálica
que está igualmente adosada. Nota: Los entrepisos tipo 1 y tipo 2 se consideran
como simplemente apoyados sobre mampostería
o concreto.

Foto C.3.5. Tratamiento de juntas. Foto C.3.6. Secciones de entrepiso para balcón
Hotel Windsor - Barranquilla.
61

C.3.4 MODULACIONES
Las modulaciones o distancias entre ejes de viguetas están dadas por los requerimientos estructurales de
cada entrepiso y generalmente son de 61, 48.8, 40.7 y 30.5 cm.
Sobre las viguetas se colocan las placas ETERBOARD en sentido perpendicular a ellas y desplazadas
(alternadas) entre sí a 2/5, 1/4, 1/3 y 1/2 placa, según lo modulado.

ENTREPISO M61
APLICACIÓN LIVIANA
Materiales / m²
ETERBOARD m² 1
Viguetas ml 1.64
ENTREPISOS

Riostras ml 0.74
Rigidizadores Un 5.5
Tornillo T1 B Un 5.5
Tornillo T1 E Un 21.5
Tornillo TPF 1 5/8” Un 15.5
C.3

ENTREPISO M48.8
APLICACIÓN SEMIPESADA
Materiales / m²
ETERBOARD m² 1
Viguetas ml 2.05
Riostras ml 0.72

ENTREPISO M40.7
APLICACIÓN PESADA
Materiales / m²
ETERBOARD m² 1
Viguetas ml 2.46
Riostras ml 0.7

Gráfico C.3.11 Tabla C.3.2

• Vanos
Los vanos o espacios libres en un entrepiso (Gráfico 3.12) son útiles para el paso de escaleras, ductos
o vacíos arquitectónicos y se ejecutan colocando viguetas dobles a ambos lados del vano y paralelas
a las viguetas seccionadas. Las viguetas descansan en una canal de recibo o riostra de carga, que se
ubica entre las viguetas dobles o reforzadas. La práctica señala que el número de viguetas cortadas para
ejecutar un vano, deben ser reemplazadas por el reforzamiento a los lados descrito anteriormente.

62

C.3.5.2 CERÁMICOS
Los pisos de pega húmeda requieren juntas
tratadas para evitar escurrimientos. La cara rústica
debe ser usada para la pega, e igualmente el
ETERBOARD tendrá tratamiento hidrofugante
por sus dos caras. Los morteros acrílicos son los
apropiados para estas pegas.

Gráfico C.3.12. Vano con doble vigueta.

C.3.5 ACABADOS
Los entrepisos secos, pueden recibir diferentes

ENTREPISOS
materiales de acabados de piso, según el uso del
mismo y si es de carácter seco o húmedo como en
las habitaciones o baños y cocinas.
Entre los diferentes materiales de acabados C.3
de piso están: Los textiles (tapetes, alfombras),
melamínicos (pisos laminados), maderas
Gráfico C.3.14
(machimbres, parquet, entablados), cocidos
(gres, cerámicas), pétreos (granitos y mármoles),
C.3.6 ARMADA DE UN ENTREPISO
cementicios (baldosas, pisos afinados, concreto),
químicos (epóxicos, poliuretanos), plásticos (pvc, La armada de un entrepiso depende de su tipo:
poliestireno, linóleo) etc. Su forma de fijación y Integral o apoyado. En el caso de los entrepisos
aplicación si es seca o húmeda, el espesor, peso integrales se deben tener ejecutados los muros
y otros condicionamientos se tendrán en cuenta portantes que conforman el perímetro del
previamente al diseño del entrepiso. entrepiso, instaladas las canales de cierre y se
procede a la colocación de las viguetas siguiendo
C.3.5.1 RECUBRIMIENTO MELAMÍNICO la modulación determinada.

Los entrepisos hechos con ETERBOARD facilitan Para el caso de los entrepisos apoyados, se
la instalación de pisos de madera laminada debe trazar con hilo entizado el nivel y el
por su superficie lisa y nivelada, que permite a contorno del entrepiso, posteriormente se fijan
estos pisos un buen desempeño y flotabilidad las canales de cierre y las vigas de apoyo si
dando excelente presentación y estabilidad. Si las tiene, colocando igualmente las viguetas
no hay presencia de humedad, no se requiere el en el orden correspondiente. Seguidamente y
tratamiento de juntas. para ambos casos, se fijan los arriostramientos
y rigidizadores que haya determinado el
cálculo, las cintas y materiales aislantes, el
paso de instalaciones y otros. Finalmente se
ejecuta el emplacado, tratamiento de juntas - si
es necesario - y recubrimiento de acabado. Las
placas ETERBOARD se colocan alternadas y
perpendiculares a las viguetas, así se obtiene una
mayor resistencia debido al aprovechamiento del
sentido de las fibras que contienen, este sentido
se debe conservar incluso en placas seccionadas,
las cuales se deben marcar previo al corte para
tener presente su sentido original.
Gráfico C.3.13

63

C.3.7 GUÍAS DE CÁLCULO

TABLA DE CÁLCULO PARA ENTREPISOS
CON PLACAS DE FIBROCEMENTO ETERBOARD
Y PERFILES DE PERFILAMOS S.A

Distancia
entre LUZ 3.0 m 4.0 m 5.0 m 6.0 m 3.0 m 4.0 m 5.0 m 6.0 m
USO perfiles
m Placa Perfil Perfil Perfil Perfil Perfil Perfil Perfil Perfil

P6x2x1.2 P6x2-5/8x2.0 P8x2-5/8x2.0 P6x2x2.0 P7x2-5/8x2.0
0.407 14 mm P5x2x1.2
P6x2x1.5
P10X2X1.2 P10x2-5/8x1.5
P4x2x1.2 P6x2x1.2
P10X2X1.2 P10x2-5/8x1.5
P6x2x2.0 P7x2-5/8x2.0 P10x2-5/8x2.0 P6x2x1.2 P6x2-5/8x2.0 P8x2-5/8x2.0
Vivienda 0.488 17 mm P6x2x1.2 P6x2x1.5
ENTREPISOS

P10X2X1.2 P10x2-5/8x1.5 P9x2-5/8x2.0 P5x2x1.2 P10X2X1.2 P10x2-5/8x1.5
P6x2-5/8x2.0 P6x2x2.0 P7x2-5/8x2.0 P10x2-5/8x2.0
0.610 20 mm P6x2x1.5
P10X2X1.2
P8x2-5/8x2.0 P12x2-5/8x2.0 P6x2x1.2
P10X2X1.2 P10x2-5/8x1.5 P9x2-5/8x2.0

P6x2x1.2 P6x2x2.0 P7x2-5/8x2.0 P10x2-5/8x2.0 P6x2x1.2 P6x2-5/8x2.0 P8x2-5/8x2.0
0.407 14 mm P5x2x1.2 P10X2X1.2 P8x2-5/8x1.5 P9x2-5/8x2.0 P6x2x1.2
P6x2x1.5
P10X2X1.2 P10x2-5/8x1.5

C.3 Oficina 0.488 17 mm P6x2x1.2
P6x2x2.0
P10X2X1.2
P8x2-5/8x2.0
P10x2-5/8x1.5
P10x2-5/8x2.0
P9x2-5/8x2.0
P6x2x1.2
P5x2x1.2
P6x2x2.0
P10X2X1.2
P6x2-5/8x2.0
P10X2X1.2
P8x2-5/8x2.0

P6x2-5/8x2.0 P10x2-5/8x2.0 P6x2x2.0 P8x2-5/8x2.0 P10x2-5/8x2.0
0.610 20 mm P6x2x1.5
P10X2X1.2 P9x2-5/8x2.0
P12x2-5/8x2.0 P6x2x1.2
P10X2X1.2 P10x2-5/8x1.5 P9x2-5/8x2.0

P10x2-5/8x2.0 P6x2-5/8x2.0 P8x2-5/8x2.0 P10x2-5/8x2.0
0.407 17 mm P6x2x1.5 P6x2x1.5
P9x2-5/8x2.0
P12x2-5/8x2.0 P6x2x1.2
P10X2X1.2 P10x2-5/8x1.5 P9x2-5/8x2.0
Almacén
P6x2x2.0 P7x2-5/8x2.0 P10x2-5/8x2.0 P12x2-5/8x2.5 P7x2-5/8x2.0 P10x2-5/8x2.0
0.488 20 mm P10X2X1.2 P10x2-5/8x1.5 P9x2-5/8x2.0 P13x2-5/8x2.0
P6x2x1.5
P8x2-5/8x1.5 P9x2-5/8x2.0
P12x2-5/8x2.0

P12x2-5/8x2.5
P6x2x2.0 P8x2-5/8x2.0 P6x2x2.0 P7x2-5/8x2.0 P10x2-5/8x2.0
0.407 20 mm P10X2X1.2 P10x2-5/8x1.5
P12x2-5/8x2.0 P13-1/2x2-
P10X2X1.2 P10x2-5/8x1.5 P9x2-5/8x2.0
P12x2-5/8x2.5
Depósito 5/8x2.0
P10x2-5/8x2.0 P6x2x2.0
0.488 20 mm P6x2-5/8x2.0
P9x2-5/8x2.0
P12x2-5/8x2.0
P10X2X1.2
P8x2-5/8x2.0 P12x2-5/8x2.0

NOTAS:

- El presente diseño debe ser revisado por un ingeniero competente quien debe certificar la fidelidad de los procedimientos
y la aplicabilidad de su utilización.
- La información aquí incluida NO COMPROMETE a Perfilamos S.A., ni a ETERNIT®, ni al ingeniero encargado de su desa-
rrollo, ya que es de libre y voluntaria aplicación.
- La tabla de cálculo para entrepisos Livianos Perfilamos del Cauca S.A.
- ETERNIT®, NO considera cargas puntuales superiores a 80 kg ni cargas de impacto.
- Las cargas consideradas corresponden a los valores definidos por la Norma Colombiana de Sismoresistencia 1998, de la
siguiente forma:

Vivienda 180 kg/m²
Oficina 200 kg/m²
Almacén Pequeño 350 kg/m²
Depósito Liviano 500 kg/m²

Acabados Livianos Acabados Pesados.
Piso caucho, Alfombra 15 kg/m² Enchape cerámico, afinado en mortero 96 kg/m².
Cielo falso en yeso 10 kg/m² Cielo falso en yeso 10 kg/m².
Otras cargas 3 kg/m². Otras cargas 3 kg/m².

- Los perfiles deben ir en sección sencilla y con riostras separadas máximas cada 2m.
- La deflexión máxima permitida en el diseño es L/240 (L: Luz).
- La materia prima utilizada en Perfilamos S.A es acero ASTM A-36 para los perfiles con espesores iguales o superiores a
1.5mm (Fy=25.3kg/mm²) y ASTM A568 G33 para los de 1.2mm (Fy=23.2kg/mm²).

64

C.3.8 CARGAS DE DISEÑO • Ejemplo 1
En su diseño se deben considerar las siguientes Se requiere construir un entrepiso liviano con
cargas y dimensiones: acabados en enchape cerámico, sobre una
ETERBOARD para una vivienda que tiene una
• Cargas planta de 9m x 5m. Para seleccionar el perfil
adecuado a instalar se debe:
CV = Carga viva
1. Como el uso que se va a dar al entrepiso
Se considera como el peso promedio de los es de vivienda, se busca en la primera columna
elementos que ocuparán la edificación (Muebles, VIVIENDA.
personas, equipos etc.,).
2. Debido a que el acabado a instalar es
CM = Carga muerta = W enchape cerámico, se considera un ENTREPISO
Es el peso propio de la estructura de entrepiso, CON ACABADO PESADO.

ENTREPISOS
vigas, viguetas, ETERBOARD, fijaciones y el 3. Teniendo en cuenta que la carga se
acabado que siempre actuarán en el entrepiso. distribuye en el sentido más corto, se tiene Luz=
CP = Carga puntual y de impacto 5m, columna 6.

Es un valor calculado como medida de protección 4. Según recomendaciones de soporte y C.3
en caso de una sobrecarga o impacto, o de la rendimiento, se tienen tres opciones de separación
carga trasmitida al entrepiso por un tabique entre viguetas: 0.407m, 0.488m y 0.610m. En
que se apoye en él y trasmita cargas de otros consonancia con estas condiciones la selección
elementos (Consultar los valores de impacto para del perfil será:
los diferentes espesores del ETERBOARD). Se puede instalar P6x2 5/8x2.0, con una
separación entre ejes de 0.407m, y placas
• Dimensiones ETERBOARD de 14mm, columnas 2 y 3
respectivamente. Con un rendimiento de 22un de
L = Luz o distancia entre apoyos del entrepiso. perfiles metálicos (9m/0.407m=22).
M (r) = Distancia entre arriostramientos. Se puede instalar P7x2 5/8x2.0, con una
M (p) = Modulación entre viguetas. separación a ejes de 0.488m, y placas
ETERBOARD de 17mm, columnas 2 y 3
M (u) = Distancia entre platinas de unión.
respectivamente. Con un rendimiento de 18un de
CARGA REFERENCIA VALOR perfiles metálicos (9m/0.488m=18).
CV Viviendas 180 kg/m²
Oficinas 180 kg/m² Se puede instalar P8x2 5/8x2.0, con una
Comercio menor 180 kg/m² separación a ejes de 0.610m, y placas
Depósito elementos livianos 180 kg/m² ETERBOARD de 20mm, columnas 2 y 3
Depósito elementos pesados 180 kg/m² respectivamente. Con un rendimiento de 15un de
CM = W ETERBOARD + estructura + acabado 75 a 120 kg/ perfiles metálicos (9m/0.407m=15).
m²
CP Sobrecargas e impactos < 75 kg/m² Finalmente se selecciona una de estas tres
Luz del entrepiso de dos apoyos 3 a 6 ml opciones, según disponibilidad y precios.
(recomendada)
M (r) Separación entre riostras o bloques 122 a 244 cm 5. Se deben instalar riostras separadas
M (p) Modulaciones de viguetas (blocking) 40.7 - 48.8 y máximo cada 2m.
61 cm
M (u) Distancia entre platinas (strapping) 122 a 244 cm

Tabla C.3.3

Nota: Estos datos deben considerarse como una
guía y no sustituye los cálculos de un especialista.

65

• Ejemplo 2 Notas de cálculo
Tómese el caso anterior pero con acabado en
alfombra:
1. Sabiendo que el uso que se va a dar al
entrepiso es de vivienda, se busca en la primera
columna VIVIENDA.
2. Debido a que el acabado a instalar
es ligero, se considera un ENTREPISO CON
ACABADO LIVIANO.
3. Teniendo en cuenta que la carga se
distribuye en el sentido más corto, se tiene Luz=
ENTREPISOS

5m, columna 10.
4. Según recomendaciones de soporte y
rendimiento, se tienen tres opciones de separación
entre viguetas: 0.407m, 0.488m y 0.610m, de
C.3 acuerdo a esto la selección del perfil será:
* P6x2x2.0, con una separación a ejes de
0.407m, y placas ETERBOARD de 14mm, columnas
2 y 3 respectivamente. Con un rendimiento de
22un de perfiles metálicos (9m/0.407m=22).
* P6x2 5/8x2.0, con una separación
a ejes de 0.488m, y placas ETERBOARD de
17mm, columnas 2 y 3 respectivamente. Con
un rendimiento de 18un de perfiles metálicos
(9m/0.488m=18).
* P7x2 5/8x2.0, con una separación
a ejes de 0.610m, y placas ETERBOARD de
20mm, columnas 2 y 3 respectivamente. Con
un rendimiento de 15un de perfiles metálicos
(9m/0.407m=15).
Finalmente se selecciona una de estas tres
opciones, según disponibilidad y precios.
5. Se deben instalar riostras separadas,
máximo cada 2m.

NORMAS DE CONSULTA
Los aceros utilizados para estos perfiles deben
cumplir con las normas relacionadas para ello,
ASTM A - 36, A – 653, C 645, C 955, ASTM
570 (acero grado 3), NCR - 98 y otras.

66

C.4
CIELOS RASOS


C.4 CIELOS RASOS
Son la solución constructiva que se dispone debajo de una cubierta o entrepiso, usando un entramado
o suspensión metálica o de madera, colgada o adosada a la estructura principal de la edificación. Su
función es decorativa, de recubrimiento y aislamiento. La versatilidad del ETERBOARD permite crear
formas planas, abovedadas y de otras variadas geometrías, como artesonados y artesas. La arquitectura
contemporánea ha otorgado a los cielos rasos similar importancia que la dada a los muros o pisos.

C.4.1 CARACTERÍSTICAS ESTRUCTURALES Otros componentes adicionales y opcionales son:
Mantos, colchonetas, placas, paneles, láminas y
Los cielos rasos son construcciones no
películas para aislamientos térmicos, acústicos,
CIELOS RASOS

estructurales, no están capacitados para trasmitir
de vapor y corta fuego.
esfuerzos o cargas más allá de su propio peso,
de los materiales de acabado, aislamientos,
algunos tipos de luminarias y equipos livianos de C.4.2.1 ENTRAMADOS (BASTIDORES)
sonido. Los cielos rasos afectados por cargas o Los entramados de cielos rasos son las estructuras
C.4 movimientos de otros elementos de la construcción que cumplen la función de sostener y mantener
deben prever juntas de dilatación y control para las placas estables y en un solo plano. Los más
evitar fisuras al absorber estos esfuerzos. utilizados son los de metal o los de madera. Los
perfiles metálicos transfieren a los cielos rasos
C.4.2 COMPONENTES su resistencia, durabilidad y apariencia, los hay
fabricados industrialmente en acero laminado
y aluminio extruido con acabados en diferentes
colores; para ambos existen perfiles en forma de
T invertida y de L o ángulo.
Los entramados pueden ser: Expuestos y ocultos,
en sistemas de unión automática, de armada a
corte y bastidor oculto.

Gráfico 4.1 Detalle de componentes de un cielo raso
Los cielos rasos que exponen su estructura de vigas
en madera a la vista se denominan artesonados,
Los componentes de un cielo raso son: Los bastidores las formas escalonadas y curviformes se conocen
o entramados, las placas de ETERBOARD, enteras como artesas.
o en secciones moduladas, elementos de fijación Los entramados exteriores y expuestos a la
y anclaje, cuelgas, cintas y masillas para el intemperie se deben construir en materiales
tratamiento de juntas y superficies. resistentes a la humedad, salitre, sol, etc.

COMPONENTES BÁSICOS PARA LA CONSTRUCCIÓN DE CIELOS RASOS EN ETERBOARD
Entramados de Placas: Cuelgas (bastones) Cintas Pinturas
Estructura y ETERBOARD (enteras Anclajes Sellos Texturas
bastidor o en secciones Fijaciones Masillas Recubrimientos
moduladas)

Tabla C.4.1

De estos componentes ETERNIT® fabrica las placas ETERBOARD, las masillas para el tratamiento de juntas y
superficies de uso exterior e interior y pinturas acrílicas y vinil acrílicas, especialmente diseñadas para la aplicación
sobre las placas ETERBOARD, además de placas moduladas para cielos rasos en formato de 121,4 X 60,5 cm
que se suministran pintadas y con texturas.

68

• Entramado de unión automática Estos bastidores se arman con tornillos de cabeza
pequeña o extraplana que son autoperforantes
Es un entramado o suspensión compuesto por
del bastidor por sus puntas de aguja o broca.
elementos figurados en láminas metálicas, en
dimensiones estándar y con receptáculos para un
rápido ajuste de armado y cuelgue.

CIELOS RASOS
Gráfico C.4.2 Gráfico C.4.5 C.4

• Entramado de armada a corte • Entramado en madera
Perfiles en aluminio extruido, para armar La madera se ha usado ampliamente en la
entramados a corte en obra, ensamblados con construcción de entramados para cielos rasos,
remaches pop o tornillos, se colocan suspendidos pero debido a las implicaciones ambientales y
con cuelgas de alambre o secciones de perfil. de normativas de prevención de incendios se ha
disminuido su uso en la actualidad.
Piezas de 5 x 5 cm (durmientes), de 4 X 4 cm
(varillones) y de 2,5 x 5 cm (listones) unidos con
clavos, conforman los entramados. Los entramados
de madera son más pesados que los metálicos,
por consiguiente se requiere que su sistema de
colgado sea el apropiado para soportar estas
mayores cargas. Es requisito estructural que las
cuelgas rígidas o bastones deben coincidir con
los nodos de unión y colocarse en cada uno de
ellos. Para el anclaje superior se deben utilizar
ángulos metálicos.
Gráfico C.4.3

• Entramado de bastidor oculto
Perfiles metálicos fabricados por rolado en
laminas de acero galvanizado calibres 24 y 20
(para placas FC ETERBOARD), llamados viguetas,
omegas y ángulos para cielos rasos.

Gráfico C.4.4 Gráfico C.4.6

69

C.4.2.2 PLACAS ETERBOARD
Las placas de ETERBOARD en 4, 6 y 8 milímetros son las apropiadas para la construcción de cielos
rasos gracias a su estabilidad dimensional, bajo peso, planeidad y capacidad de aceptar diferentes
tipos de acabado, que son las condiciones inherentes de un material de cielo raso.
Por ser el ETERBOARD una placa cementosa, inerte, compacta e inmune a hongos, algas y otros
elementos, su uso es ideal en aplicaciones residenciales, comerciales, hospitalarias y educativas.
PLACAS ETERBOARD PARA CIELOS RASOS
ESPESOR (mm) FORMATO (cm) PESO (kg) APLICACIÓN (CIELOS RASOS)
4 60,5 x 121,4 estándar 4.12 Suspendidos planos
4 122 x 122 corte en obra 8.35 Suspendidos planos y abovedados
6 122 x 244 estándar 26.60 Continuos, artesas y abovedados
CIELOS RASOS

8 122 x 244 estándar 32.80 Continuos, artesas y abovedados

Tabla C.4.2 Formatos y aplicaciones del ETERBOARD en los cielos rasos

IMPORTANTE
C.4
Las placas con medidas diferentes a los formatos anclarlos y darles nivelación. Las cuelgas
establecidos se deben cortar siguiendo la diagonales o tensor inclinado son adecuadas
recomendación y método dado para este proceso. para lograr una correcta estabilidad del bastidor
Los cielos rasos expuestos en áreas que generen y del cielo raso porque evitan desplazamientos
humedad o vapor deben recibir previamente en horizontales. Las varillas de tensión, por su parte,
sus dos caras IMPRIMANTE COLORCEL para controlan los movimientos verticales ocasionados
darles cualidades hidrorepelentes. En cielos rasos en los cambios de presión y vibraciones bruscas.
abovedados o curviformes donde la facilidad de
curvado natural de la placa no cumpla con el
radio exigido, se debe humedecer previamente
el ETERBOARD en inmersión de agua por ocho
horas como mínimo. Las placas ETERBOARD son
diferentes en sus dos caras, una es lisa y la otra
con cierta textura, se debe determinar que cara
exponer de acuerdo al cielo raso determinado.

C.4.2.3 CUELGAS, ANCLAJES Y FIJACIONES
Diversos elementos facilitan la suspensión de los
entramados de cielo raso, con la función de Gráfica C.4.7.

Foto C.4.1 Entramado de bastidor oculto Foto C.4.2 Solución en áreas elevadas y complejas

70

C.4.4 TIPOS DE CIELOS RASOS
Con las placas ETERBOARD se construyen cielos
rasos suspendidos de plafones removibles, cielos
rasos contínuos y adosados o aplicados.
Se denominan suspendidos, debido a la forma en
que su bastidor de apoyo cuelga de la estructura
de la edificación y adosados los que se aplican
directamente bajo el sustrato a ocultar sin Pleno.

Gráfico C.4.8 Cuelgas de suspensión C.4.4.1 CIELOS RASOS SUSPENDIDOS DE
PLACAS REMOVIBLES

CIELOS RASOS
REQUERIMIENTO SISTEMAS UTILIZADOS
Cuelgas de Alambre galvanizado #18 a #10,
Los cielos rasos suspendidos o cielos rasos de
entramado varillas, platinas, extensiones en plafones removibles (registrables), son construidos
parales, canales, ángulos y listones. con placas planas lisas o grabadas en diferentes
diseños que descansan sobre una suspensión
Anclajes perimetrales Fijaciones a pólvora, clavos de acero, colocada en un plano horizontal o inclinado.
y superiores diversos anclajes y tornillos.
Las placas se fijan a la suspensión en algunos
C.4
puntos mediante grapas o pines para evitar que
Armada de Tornillos (T1) autoperforantes para se levanten por extracción o inyección del aire al
entramados estructuras de metal de bajo calibre,
abrir o cerrar puertas o ventanas. Los entramados
remaches POP, clavos y accesorios.
se sostienen y nivelan mediante cuelgas de
Fijación de placas Pines de metal, clips metálicos o alambre, varillas de punta roscada o secciones
plásticos, pegas de silicona. de ángulo anclados a la estructura.

Tabla C.4.3 Para cielos rasos suspendidos removibles

C.4.3 CINTAS Y MASILLAS
En los cielos rasos continuos - debido a los tornillos
de fijación y juntas entre placas - es necesario
tapar las cabezas y rellenar las juntas, dejando
el mismo nivel de planeidad en toda la superficie
del cielo raso, con el fin de evitar agrietamientos
futuros. Se usan cintas de papel y de malla de
refuerzo en fibra de vidrio, que se fijan y recubren
con masillas ETERCOAT y ETERGLASS. Gráfico C.4.9 Placas removibles y apinado

Con el uso de estas cintas se obtienen los cubrimientos
y filos deseados en los cielos rasos, es importante que
las mismas queden lo suficientemente fijas y recubiertas
por las masillas para evitar su embombamiento o
desprendimiento.

Ver capítulo de tratamiento de juntas y superficies.

Gráfico C.4 .10

71

Los pines de sustentación (Gráfico 27) se insertan • El pleno
en el mismo orden de colocación de las placas
Es el espacio comprendido entre el cielo raso y
sobre el entramado, iniciando en una esquina
el entrepiso o base de cubierta, es útil para la
hasta completar toda la fila y así sucesivamente
colocación de tuberías y redes hidrosanitarias,
hasta cerrar el cielo raso; la última placa o de
eléctricas, sonido, aire acondicionado, ductos y
cierre se deja sin pinar y se señala.
otros elementos de la construcción, ya que permite
un acceso fácil para su revisión, reparación o
IMPORTANTE reposición.
Las luminarias y equipos deben estar suspendidas
de la estructura principal con sus propias cuelgas.
En ningún caso deberán descansar con todo su
peso sobre el entramado. En algunos bastidores,
CIELOS RASOS

los perfiles principales no se fijan a los ángulos
perimetrales, sino que descansan sobre ellos,
fijarlos rigidiza la estructura con el riesgo de que
colapse en acción de movimientos sísmicos.
C.4 Las placas ETERBOARD de 4 y 6 mm para cielos
rasos removibles deben ser estabilizadas con
imprimante COLORCEL y pintadas o forradas
previamente a su instalación, la pintura debe
secarse en espacio cubierto libre de polvo,
humedad y sin recibir directamente luz solar. No
se colocarán las placas húmedas porque éstas Gráfico C.4.11
pueden arquearse.
Si la obra requiere de aislamientos térmicos,
acústicos y de protección contra fuego (Gráfico
• Modulaciones
C.4.11), el PLENO permite la colocación de
Las estructuras metálicas de unión automática paneles, mantos o colchonetas de fibra de vidrio,
permiten modulaciones de 60,5 x 60,5 cm y de lana mineral y otros materiales fonoabsorbentes,
121,4 x 60,5. Si el área de ocupación del cielo así como paneles corta fuego o cualquier otro
raso no da modulaciones exactas lo ideal es dejar material requerido, siempre y cuando éstos no
en los bordes y en contorno placas de tamaños afecten la estabilidad del cielo raso y tengan
iguales para de esta forma equilibrar visualmente sustentación de la estructura principal o que su
el cielo raso. Esta modulación aplica igualmente peso sea soportado por el bastidor del cielo raso
para los entramados de corte en obra. y no pase de 6.5 kg/m².

Foto C.4.3 Placas removibles, vista del Pleno Foto C.4.4 Aleros ext, Biblioteca San Javier - Medellín

72

C.4.4.2 CIELOS RASOS CONTINUOS

Estos cielos rasos se caracterizan por tener su
estructura de soporte oculta, de tal forma que
colocadas las placas ETERBOARD, presentan
una superficie lisa con la posibilidad de tratar
sus juntas para hacerlas invisibles (continuas). En
esta aplicación las placas ETERBOARD (Gráfico
C.4.12) se fijan al entramado metálico con
tornillos TPF 114 (11/4“), o madera con clavos,
dejando entre placas una junta de separación de
3 mm como mínimo.

CIELOS RASOS
Los cielos rasos continuos o de juntas invisibles
no permiten el acceso al Pleno. Por tal razón se
debe considerar en su diseño, si es necesario para Gráfico C.4.13 Modulación de cielo raso continuo de
la supervisión o mantenimiento de instalaciones- tipo liviano.
una tapa removible o boca de visita, para poder C.4
acceder a él. En los cielos rasos continuos las placas
ETERBOARD se instalan alternadamente y en
sentido transversal (perpendicular) a los Omegas
o largueros, con lo que se obtiene una mayor
rigidización del entramado.
La colocación de los tornillos de fijación se hace
de tal forma que no desgarre el borde de la
lámina y penetre lo suficiente en la misma para
no exponer su cabeza.

Gráfico C.4.12 Gráfico C.4.14. Calidad de la fijación

Las placas para cielos rasos continuos se instalan • Arriostramientos
por debajo del entramado; esto implica que al
momento de fijarlas con los tornillos o clavos se Las placas deben quedar fijadas por todos
debe disponer de un ayudante que la sostenga sus lados al bastidor o entramado y para ello
en el nivel y lugar requerido o el uso de un se aprovechan los Omegas principales y las
PANEL JACK que es un aditamento mecánico de Omegas de riostra en el sentido transversal, estas
andamiaje que eleva y sostiene las placas. secciones colocadas a manera de travesaño
rigidizan el entramado y evitan los esfuerzos de
torsión.
• Modulaciones
La modulación entre riostras es cada122 cm o
La modulación entre Omegas cada 61 cm es la dependiendo del formato de la placa usada.
usual en cielos rasos livianos. Para cielos rasos de
superficies irregulares o que contengan elementos Las placas ETERBOARD de cielos rasos expuestas
de cierto peso, deben usarse modulaciones iguales a la humedad (baños, cocinas, aleros) en espacios
a 48.8, 40.7 y 30.5 cm, según cada caso. interiores o exteriores, deben ser tratadas
previamente con imprimante COLORCEL.

73

C.4.4.3 CIELOS RASOS CLAVADOS • Armado con bastidor metálico
En este tipo de cielo raso las placas ETERBOARD Cuando se usan bastidores metálicos en los
se fijan al bastidor usando clavos acerados cada cielos rasos arqueados, éstos forman las curvas
20 cm. Se debe usar clavos sin cabeza para que mediante el método de sangrado, que consiste
ésta no sobresalga del ETERBOARD. en realizar cortes en los ﬂancos o aletas del perfil
para facilitar su doblez, y sobre ellos se atornillan
Las placas recomendadas para estos cielos rasos
las viguetas u omegas siguiendo esta forma y con
son las de 4 y 6 mm, en formatos de 122 x 244
modulaciones de cada 40.7 cm como mínimo.
cm, 122 x 122 cm y 121.4 x 0.605 cm.
Las placas se atornillan o clavan a éstas en sentido
transversal dejando una junta de +/- 3 mm que
son tratadas con cinta y masilla ETERGLASS.
CIELOS RASOS

Se usa el mismo sistema de fijación, anclajes y
cuelgas para darle soporte y rigidez.

C.4

Gráfico C.4.15

Los cielos rasos clavados deben conservar juntas
de separación entre placas de 3 mm como
mínimo. Éstas reciben diferentes tratamientos:
Junta dilatada, sellos elasto plásticos, tratamiento
invisible de juntas y molduras tapaunión.

C.4.4.4 CIELOS RASOS ABOVEDADOS Y
ARTESAS Gráfico C.4.16

El ETERBOARD es un material apropiado para la 4 y 6 mm Radio de arqueado 60 cm
realización de cielos rasos con formas curvas o ETERBOARD 8 y 10 mm Radio de arqueado 80 cm
10 mm Radio de arqueado 1 metro
abovedadas, de gran valor estético y excelente
para el manejo de la acústica y la iluminación. Tabla C.4.4 Radios de arqueado en cielos rasos

CIELOS RASOS CON PLACAS ETERBOARD DE 6 MM Y BASTIDOR METÁLICO

Foto C.4.5 Arco rebajado. Foto C.4.6 Artesas escalonadas e Foto C.4.7 Arco de ﬂecha.
inclinadas.
74

C.4.4.5 CIELOS RASOS ADOSADOS • Continuos - vs - artesonados
(APLICADOS)
El Gráfico muestra la diferencia entre un cielo
Cuando la altura de la edificación no permite raso clavado y otro artesonado donde las placas
el uso de un Pleno los cielos rasos adosados reposan sobre el bastidor que se encuentra
(aplicados) (Gráfico 30) son una solución práctica. expuesto, condición que exige un acabado
Consiste en anclar el entramado directamente especial a la madera, por ejemplo MSD (Madera
bajo el sustrato a ocultar, (concreto, losa, metal, Cepillada y Derecha).
correas de techo) posteriormente se emplaca con
ETERBOARD de 6 a 8 mm el cual puede tener sus
juntas invisibles o dilatadas.

CIELOS RASOS
C.4
Gráfico C.4.18

El ETERBOARD en espesores de 8 mm en adelante,
permite ser ruteado o acanalado, logrando
diseños y efectos volumétricos en bajo relieve de
Gráfico C.4.17 alta complejidad y belleza.

En la construcción de cielos rasos adosados
y cuando se presuma presencia de humedad
temporal o periódica, es recomendable la
colocación entre el sustrato y los perfiles del
bastidor, de una protección plástica (película
de polietileno de calibre 5 como mínimo), la
cual funcionará como una barrera aislante a la
humedad y al vapor.
Al colocar los perfiles aplicados directamente al
sustrato o estructura se debe tener la precaución
de no perforar con la fijación las tuberías o cables
que estén ocultos en éste. Gráfico C.4.19

Foto C.4. 8 Cielo raso escalonado en ETERBOARD. Foto C.4.9 Cielo raso artesonado con ETERBOARD.

75

IMPORTANTE Notas de cálculo
Los cielos rasos en placas ETERBOARD pueden
recibir un sin número de acabados decorativos:
Pinturas lisas y con textura, forros o coberturas
textiles, estucados y aplanados y cualquier otro
producto de recubrimiento de placas cementosas.
Algunos de estos acabados requieren para una
buena adherencia que se aplique un imprimante
o primer antes del acabado final.
Los cielos rasos continuos se pintan después del
secado y lijado del estuco de aplanado. Éste es un
CIELOS RASOS

requisito indispensable para lograr una superficie
lisa, nivelada y homogénea, preparada para
recibir pintura. Las luminarias u otros accesorios
se colocarán con el cielorraso ya pintado.
Un buen tratamiento de juntas asegura un
C.4
cielo raso liso, apto para recibir materiales de
acabados o enlucido como estucos, pinturas,
telas o papeles de colgadura. Una correcta
aplicación del ETERGLASS y el uso de espátulas
apropiadas son indispensables para obtener
excelentes resultados de planeidad y tersura. Los
cielos rasos suspendidos no usan tratamiento de
juntas como los continuos; sin embargo, el uso
de sellos de poliuretano o silicona es útil en las
juntas de perfiles perimetrales contra muros o
estructuras.

NORMAS DE CONSULTA
- ASTM C-635 en cuanto a calidad y estándares
estructurales de los entramados.
- ASTM C-636 con lo relacionado a su instalación
para garantizar su estabilidad. (NFPA 251,
ANSI/UL 263 e ICONTEC).

76

C.5
BASES DE CUBIERTA


C.5 BASES DE CUBIERTA
Es la solución constructiva que soporta el acabado final previsto para un techo, contemplando los
requerimientos de carga, vientos, impermeabilidad, insonoridad, aislamiento térmico y durabilidad.
Las bases de cubierta se utilizan para una variada gama de tejas y recubrimientos. La cara expuesta
al interior del volumen cubierto se puede dejar a la vista a manera de cielo raso o utilizar su estructura
para servir de soporte en la instalación de uno.

C.5.1 CARACTERÍSTICAS ESTRUCTURALES C.5.2 COMPONENTES
BASES DE CUBIERTA

Una base de cubierta tiene el comportamiento Los componentes para la construcción de una
de un muro exterior inclinado, considerando base de cubierta son: El bastidor o estructura de
como sobrecargas su peso propio, las soporte (Gráfico C.5.1) que puede ser de metal o
impermeabilizaciones, los materiales de cubierta, madera, el emplacado con placas planas de FC
presiones de viento, agua, granizo etc. El reparto ETERBOARD, los anclajes y fijaciones, las cintas
de estas cargas se realiza de una forma uniforme y masillas para tratar las juntas y superficies.
C.5 y distribuida a través de las placas apoyadas en Otros elementos complementarios son las
las viguetas del bastidor del techo y se trasmiten impermeabilizaciones, aislamientos, materiales
a la estructura principal, que puede ser en sistema de cubierta, canales y bajantes de aguas lluvias.
tradicional de muros, vigas y columnas, o en
sistema liviano con perfiles de acero laminado
galvanizado (steel framing).

Gráfico C.5.2

C.5.2.1 BASTIDORES METÁLICOS
Gráfico C.5.1
Son las estructuras de apoyo, formadas por un
Las bases de cubierta con ETERBOARD, conjunto de elementos (Gráfico C.5.2) dispuestos
pueden usarse en edificaciones: residenciales, de una forma ordenada para recibir las placas
institucionales, comerciales, educativas, de planas de FC ETERBOARD y sobre las cuales
salud etc. Funcionan en todos los climas y descansará el material de cubrimiento.
regiones, aplicando las impermeabilizaciones, Vigas o viguetas y travesaños o riostras son los
inmunizaciones y materiales de aislamiento que nombres dados a sus componentes de armado.
se requieran en cada uno de ellos. Las características, tamaño, resistencia y otros
Las bases de cubierta colaboran en una edificación inherentes, se determinan en el diseño y cálculo
para que el material de acabado de ella se estructural correspondiente, que se ejecuta por
muestre como la quinta fachada. lineamientos del proyecto arquitectónico.

78

• Proceso de armado
Para el armado de los bastidores se utilizan
tornillos (T1) auto perforantes de cabeza extra
plana u otros apropiados (pan head) que se
colocan en los sitios correspondientes con la
ayuda de un atornillador eléctrico; los perfiles
y canales se cortan a las medidas y calibres
especificados con el uso de tijeras de aviación o
máquinas cortadoras de metal a disco. Elementos
de anclaje para fijar los bastidores a mamposterías

BASES DE CUBIERTA
o estructuras y secciones metálicas para unir o
rigidizar (Gráfico C5.3), son complementos en el Gráfico C.5.4
armado y sustentación.
Las modulaciones o separaciones entre viguetas
y la colocación y distanciamiento entre riostras,
dependen de las cargas y solicitudes a que
sea sometida la base de cubierta (peso propio,
impermeabilizaciones, materiales de acabado, C.5
vientos, lluvia, granizo, etc), de la luz (distancia
entre apoyos estructurales), y de la inclinación
que es la pendiente o ángulo conformado con
la horizontal y que se expresa en grados o
porcentaje.
Nota: Las modulaciones están en función de las
medidas de las placas de fibrocemento, de tal
manera que la subdividan en partes exactamente
Gráfico C.5.3 iguales tal como lo señala la siguiente tabla:

Por efecto de la forma de los perfiles metálicos MODULACIONES BÁSICAS
que conforman los bastidores que en su baricentro
Cada 61cm Subdivide la placa en 4 partes
y centro de corte tienden a girar o rotar según
los esfuerzas de carga, se hace necesario el uso Cada 48.8 cm Subdivide la placa en 5 partes
de riostras (Gráficos 5.3 y 5.4) para evitar este
Cada 40.7 cm Subdivide la placa en 6 partes
defecto; además éstas sirven de apoyo en la
unión de placas, facilitando su fijación y posterior Cada 30.5 cm Subdivide la placa en 8 partes
tratamiento de juntas.
Tabla C.5.1

Gráfico C.5. 5
Para cubiertas livianas Para cubiertas semipesadas Para cubiertas pesadas
79

• Bastidores de madera IMPORTANTE
Las maderas utilizadas como bastidores o Las placas ETERBOARD no son un material de
elementos estructurales de bases de cubierta, cubierta; aunque resistentes a la humedad, no son
deben responder a un cálculo que determine su impermeables, esto implica que cuando las placas
tipo, sección y tratamiento. Estas maderas se estén expuestas a algún grado de humedad, deben
consideran como un producto natural procesado. ser tratadas previamente con imprimante acrílico
que le confiera cualidades hidrofugantes. Se
Cuando la estructura o bastidor de la base de
recomienda el uso del IMPRIMANTE COLORCEL
cubierta sea con este material, ésta puede quedar
que es un hidrofugante acrílico y transparente que
oculta o a la vista; en este último caso se constituye
además evita con su aplicación los pandeos de las
en un elemento decorativo, y por lo tanto se deben
BASES DE CUBIERTA

placas, derivados de los contrastes atmosféricos
usar maderas de buen aspecto y acabado para
que puedan presentarse entre el exterior y el
dar complemento a los detalles interiores.
interior de la base de cubierta. Este imprimante
Las Coníferas como el Pino, Roble, Nogal y el puede aplicarse a las placas con brocha o pistola.
Otobo, son los apropiados para elaborar los Teniendo en cuenta que los bordes de las placas
bastidores. En Suramérica, el Sapán y el Abarco también deben ser imprimados, por lo tanto
son utilizados para la elaboración de estructuras cada vez que se seccione una placa deben ser
C.5 para el sostén de bases de cubiertas. recubiertos estos cortes con el imprimante.

C.5.2.2 PLACAS ETERBOARD (Emplacado)
ETERNIT® recomienda sus placas de fibrocemento autoclavado ETERBOARD para la construcción de
bases de cubierta, ya que son un producto de altos estándares de calidad, estabilidad dimensional y
facilidad de trabajo y adecuadas para esta aplicación. Se denomina emplacado a la acción de colocar
las placas ETERBOARD sobre la estructura de soporte o bastidor.
PLACAS FC ETERBOARD PARA BASES DE CUBIERTAS PLANAS
PENDIENTE (Ángulo) ESPESOR (mm) FORMATO (mm) PESO (kg/Unidad)
Más de 30 % ( >15º) 10 1220 X 2440 42.00
Menos de 30 % ( < 15º) 14 1220 X 2440 57.40
PLACAS FC ETERBOARD PARA BASES DE CUBIERTA ABOVEDADAS O ARQUEADAS
RADIOS DE ARCO ESPESOR (mm) FORMATO (mm) PESO (kg/Unidad)
Mayores de 120 cm 8 1220 X 2440 32.80
Tabla C.5.2

Los espesores de las placas de ETERBOARD destinadas a bases de cubierta los determina el cálculo
estructural que se realice. Para tal efecto, ETERNIT® presenta la tabla 5.2 como guía.

Nota: Un mismo diseño de base de cubierta se
puede resolver con perfiles de distintas características
(medidas, calibres y modulaciones diferentes). Así por
ejemplo, si utilizamos en una base de cubierta con
una solicitud específica una modulación de 61cmts
las viguetas deberán ser de mayor especificación en
alma y/o en calibre que si la modulación fuera de
40,7cmts.

Foto C.5.1. Base plana e inclinada con estructura a la vista.

80

• Emplacado de una base de cubierta
Las placas ETERBOARD, se colocan perpendicularmente a las viguetas del bastidor, paralelas a las
riostras y alternadas (trabadas) unas con otras a la medida que permita la modulación y el diseño,
con lo que se obtiene una mejor rigidez del diafragma. Se debe dejar un espacio o dilatación entre
las placas de 3 milímetros como mínimo (junta de construcción), a la que posteriormente se le dará
tratamiento.

BASES DE CUBIERTA
C.5

Detalle de fijación 1 Detalle de emplacado Detalle de fijación 2

C.5.2.3 ANCLAJES Y FIJACIONES C.5.2.4 CINTAS Y MASILLAS PARA EL
TRATAMIENTO DE JUNTAS
En el capítulo correspondiente se describen los
diferentes tipos de anclajes y fijaciones propios Para el tratamiento de las juntas se utiliza la
del sistema constructivo en seco ETERNIT®, que masilla ETERCOAT y una cinta malla de fibra
para el caso de las bases de cubierta son de tres de vidrio de 5 centímetros de espesor. Los
tipos: espacios de separación entre las placas o juntas
de dilatación de mínimo 3 mm, se deben tratar
1. Tornillos (T1) para el armado del bastidor.
interna y externamente dependiendo del tipo de
2. Anclajes y fijaciones del bastidor a la
cubierta y el uso o no de un cielo raso así: Como
estructura principal o de soporte.
junta invisible, cuando no hay un cielo raso y
3. Tornillos (TPF) autoperforantes avellanantes
las placas no van a la vista; como junta ﬂexible,
con aletas, para fijar las placas al bastidor.
cuando la estructura o composición de la cubierta
Los tornillos se deben colocar siguiendo las reglas así lo exija y sin tratamiento cuando exista cielo
de demarcación y en su cantidad adecuada, raso y el material de cubierta garantice una
según lo dispuesto en el capítulo correspondiente. absoluta impermeabilidad.

Foto C.5.2. Base de cubierta, bastidor y emplacado. Gráfico C.5.6. Tratamiento de juntas para mayor
impermeabilidad.
81

C.5.3 MATERIALES DE BASES DE CUBIERTA • Subestructuras de apoyo
Las bases de cubierta con ETERBOARD presentan Dependiendo del tipo de cubierta a usar se hace
una superficie lisa, nivelada, resistente y de necesaria o no la colocación de una subestructura
alta estabilidad dimensional, que facilita el uso de apoyo y fijación, generalmente de listones de
de diferentes acabados de cubierta. En la tabla madera o metal.
siguiente se expresan ejemplos de diferentes pesos
Las subestructuras de apoyo son una serie de
promedio de bases.
elementos alistonados colocados y fijados sobre
PLACA ETERBOARD BASTIDOR PESO (kg/m²)
la base de cubierta con el objeto de servir como
14 mm Madera 30 apoyo y cuerpo de fijación de los diferentes
tipos de tejas que las requieran, generalmente
BASES DE CUBIERTA

14 mm Metal 27
10 mm Madera 25 son listones, durmientes de madera o perfiles
10 mm Metal 23 metálicos y su colocación debe estar acorde en
cuanto a tamaño, número y separación, con el
Tabla C.5.3. Pesos por m2 de bases de cubierta tipo y fijación de la teja.
típicas.
Al fijar estas subestructuras se debe tener
Nota: Estos cálculos se basan en el peso de especial cuidado de no afectar o dañar las
C.5 las placas, bastidores, fijaciones, tratamiento impermeabilizaciones, ya que los tornillos o
de juntas y una impermeabilización de manto clavos pueden perforarlas. Si se presenta este
asfáltico de 3 mm, no se consideraron los pesos daño, se deberá reparar. Además de esto, mallas
de los acabados de cubierta ya que son muy electrosoldadas son utilizadas como subestructuras
variados, los bastidores de estas bases están en de fijación y amarre de tejas.
modulación de 61cmts y de 93 mm de alto para
metal y 120 milímetros para madera.
MATERIAL TIPO SUBESTRUCTURA
Fibrocemento Onduladas Depende de la especificación
Acanaladas No
PLANICEL rectangular Depende de la especificación
Barro cocido Tradicional Depende de la especificación
Prensadas (listón o malla)
Cerámicas Moldeadas Sí
Cemento Moldeadas Sí
Metálicas Onduladas Depende de la especificación
Trapezoidales Depende de la especificación
Asfálticas Dentadas o continuas No

Tabla C.5.4. Tipos de cubierta

Foto C.5.3. Base inclinada, estructura de madera a la vista, Foto C.5.4. Base de cubierta a cuatro aguas.
manto asfáltico y pizarra de barro.
82

C.5.4 PROCESO CONSTRUCTIVO Para fijar las placas ETERBOARD al bastidor,
deben coincidir con las distancias de viguetas
Determinado el diseño y los cálculos estructurales
de la modulación determinada, (61, 48.8, 40.7 o
correspondientes, se inicia la colocación así:
30,5 cm) para que los tornillos tengan el espacio
1. Armado de bastidores: Estos se pueden armar requerido de penetración. Si las vigas o viguetas
en el sitio o si es más cómodo en un taller o a pie del bastidor están desplazadas los tornillos
de obra (método de panelizado). saldrán fuera de ellas, o quedarán muy al borde
2. Colocar y anclar los bastidores a la estructura de la placa y al apretarlos la romperán afectando
principal. su fijación.

3. Colocar las placas (emplacar) en sentido

BASES DE CUBIERTA
• Sellado e impermeabilización
perpendicular a las viguetas y en forma alternada,
dejando las juntas de construcción y usando la
fijación más adecuada.
4. Tratar las juntas.
5. Impermeabilizar (S/T/T).
6. Colocar subestructura (S/T/T). C.5
7. Techar (S/T/T) = Según tipo de tejas.

IMPORTANTE Gráfico 5.7

Previo a la instalación del material de cubierta 1. Tratamiento de las juntas.
y según su tipo, deben o no tratarse las 2. Sello de juntas híbridas si las hay.
juntas (interiores o exteriores) y colocarse
impermeabilización y sellos. 3. Colocación de los mantos asfálticos de abajo
hacia arriba.
Para asegurar la estabilidad de las placas
ETERBOARD ante la presencia de humedad, es 4, 5. Terminar de impermeabilizar y colocación
conveniente aplicarle antes de su instalación el del caballete en manto.
imprimante acrílico COLORCEL. Para ayudar en la fijación de los mantos asfálticos
Algunas bases requieren el uso de sellos impermeabilizantes, se pueden usar grapas
elastoplásticos (siliconas, resinas, poliuretanos, o tachuelas en el tamaño requerido para no
etc.) entre las juntas resultantes con diferentes tipos atravesar la placa. Se debe aplicar imprimante
de materiales o juntas hibridas, como ejemplo COLORCEL por la contra cara para nivelar las
entre el ETERBOARD y el concreto o ladrillo. tensiones en las dos superficies de la placa y
evitar así posibles pandeos.

Gráfico C.5.8 Foto C.5.5. Base de cubierta impermeabilizada.

83

C.5.5 EJEMPLOS DE APLICACIÓN
• Base de cubierta para teja ondulada P7
(gris o a color)
Cubiertas de 10° a 30° con placa ETERBOARD
de 10 mm, como alternativa de techado con
teja ondulada perfil P7 (P1000 Y P5), colocadas
directamente sobre la placa ETERBOARD, sin
tratamiento de juntas ni impermeabilización.
En este caso es necesario aplicar imprimante
COLORCEL como hidrofugante de las placas
BASES DE CUBIERTA

antes de instalarlas para garantizar su estabilidad
y buen comportamiento ante la presencia de Gráfico C.5.10
humedad.
• Base de cubierta para teja ondulada P7
Para la fijación de tejas onduladas a la base, (gris o a color) apoyada sobre alistado
se pueden usar varios métodos y entre ellos los de madera
siguientes: Atornillado en valle, Atornillado en
C.5 cresta y gancho corriente figurado entre otros. Alternativa de techado con teja ondulada
colocada sobre listones de madera fijados a
Las tejas ETERNIT® colocadas sobre bases de tornillo sobre la base de cubierta y distanciados
cubierta, le imprimen a la misma valores estéticos según la longitud de la teja, esta opción puede o
y un mejor confort térmico y acústico. no llevar impermeabilización y esto depende del
diseño y/o la especificación dada a las cubiertas
de baja pendiente.

Gráfico C.5.9

Gráfico C.5.11

Foto C.5.6. Constructora Canco. Gráfico C.5.12 Base de cubiertas - Teja Ondulada P7

84

• Base de cubierta con PLANICEL Para tejas y pizarras de barro, aparte de la
RECTANGULAR fijación a bastidor de madera se usa amarrar
las tejas por la perforación incluida en ella con
Es una cubierta en placas de PLANICEL
alambre galvanizado a una malla electrosoldada
RECTANGULAR montada sobre durmientes de
colocada sobre la base impermeabilizada. Y
madera colocados C/28 cm (alistonado) sobre el
el de tipo cortina con un amarre continuo de
manto asfáltico y fijados con clavos o tornillos. Con
alambre galvanizado en sentido lineal a las tejas.
PLANICEL se puede evitar la impermeabilización
Por el peso de este tipo de cubierta, deben usarse
y, si se desea, el alistado de madera, colocando
modulaciones de 40.7 o 30.5 cm como mínimo.
las placas directamente sobre el ETERBOARD
asegurándolas con tornillos, las placas deben

BASES DE CUBIERTA
estar previamente perforadas en un diámetro
mayor al del tornillo de fijación con el fin de evitar
cizallamientos.

C.5

Gráfico C.5.14

• Base de cubierta plana
El ETERBOARD como placa plana estable y
nivelada facilita la construcción de bases de
cubierta en techos planos y terrazas visitables.
Estas bases de cubierta son impermeabilizadas
directamente sobre el ETERBOARD y pueden
Gráfico C.5.13
recibir recubrimientos de refuerzo en concreto o
mortero de cemento para darle pendientado. Si
• Base de cubierta con teja de barro
el acabado es cerámico, se aplica directamente
Cubierta en tejas de barro (Colonial) colocadas sobre la base o concreto, con el uso de una pega
sobre un alistado de madera distanciado según el con aditivo impermeabilizante al igual que el
tamaño de las tejas. emboquillado.

Gráfico C.5.15. Detalle de base de cubierta plana en Foto C.5.7. Construcción Casa Restrepo - Bogotá.
concreto
85

• Base de cubierta con tejas asfálticas Las modulaciones recomendadas entre viguetas
son de 40.7 y 30.5 cm, teniendo en cuenta que a
Estas bases no requieren impermeabilización en
menor distancia en la modulación se da un mejor
cubiertas de alta pendiente (>30º) y es opcional
arqueado de las placas. Éstas se fijan igualmente
tratar o sellar las juntas. Las tejas se fijan a la
con tornillos TPF y reciben el mismo tratamiento de
base de cubierta ETERBOARD con tachuelas que
juntas y superficies para las placas ETERBOARD.
no deben sobrepasar su espesor.
Es posible el uso de un imprimante o pegue
asfáltico, que en días calurosos puede escurrir por
entre las juntas, en este caso éstas se deben tratar
previamente con masilla ETERCOAT y cinta malla
BASES DE CUBIERTA

de fibra de vidrio de 5 cm de ancho.

C.5

Gráfico C.5.17

Superficie arqueada con placas ETERBOARD de
8 o 6 mm, completas y/o medias placas.

Gráfico C.5.16
• Acabado interior
• Bases arqueadas Las bases de cubierta pueden presentarse al
interior de la edificación de dos formas:
Las bases de cubiertas abovedadas se ejecutan
gracias a la facilidad de arqueado de las placas a) Expuestas, en cuyo caso se deben tratar las
ETERBOARD. juntas de construcción con masilla ETERGLASS y
cinta de papel de 5 cm.
Para radios de curvatura de menos de 2mts se
requiere saturar de humedad las placas por b) Ocultas por un cielo raso que tapa las placas y
inmersión previa de 8 horas mínimo. el bastidor y no requiere tratamiento de juntas.

Foto C.5.8. Cafetería Cajasan. Foto C.5.9. Centro comercial Llanocentro - Meta

86

C.5.6 GUÍAS DE CÁLCULO
Nota: ETERNIT® no se hace responsable del contenido y uso de estas tablas, toda obra requiere de un
cálculo estructural ejecutado por un ingeniero civil.

BASE DE CUBIERTA CON TEJA DE BARRO

TABLA DE CÁLCULO
PARA BASES DE CUBIERTA

BASES DE CUBIERTA
CON PLACAS DE FIBROCEMENTO ETERBOARD Y PERFILES DE PERFILAMOS S.A.
BASE DE CUBIERTA CON TEJA DE BARRO
Distan-
cia entre LUZ 3.0 m 3.5 m 4.0 m 4.5 m 5.0 m 5.5 m 6.0 m
perfiles
m Placa Perfil Perfil Perfil Perfil Perfil Perfil Perfil C.5

0.407 10 mm P3x2x1.2 P5x2x1.2 P5x2x1.5 P6x2x1.5 P5x2x2.0 P6x2x2.0 P6x2x2.0
0.488 10 mm P3x2x1.5 P4x2x1.5 P6x2x1.5 P5x2x2.0 P6x2x2.0 P6x2 5/8x2.0 P6x2 5/8x2.0
0.607 10 mm P4x2x1.5 P6x2x1.5 P5x2x2.0 P6x2x2.0 P6x2 5/8x2.0 P6x2 5/8x2.0 P8x2 5/8x2.0

0.488 14 mm P3x2x1.5 P4x2x1.5 P6x2x1.5 P5x2x2.0 P6x2x2.0 P6x2 5/8x2.0 P6x2 5/8x2.0
0.067 14 mm P4x2x1.5 P4x2x2.0 P5x2x2.0 P6x2x2.0 P6x2 5/8x2.0 P8x2 5/8x2.0 P8x2 5/8x2.0

NOTAS:
- El presente diseño debe ser revisado por un ingeniero competente quien debe certificar la fidelidad de los proce-
dimientos y la aplicabilidad de su utilización.
- La información aquí incluida NO COMPROMETE a Perfilamos S.A., ni a ETERNIT®, ni al ingeniero encargado de
su desarrollo, ya que es de libre y voluntaria aplicación.
- Las cargas consideradas corresponden a los valores definidos por la Norma Colombiana de Sismoresistencia
1998, de la siguiente forma:
- Peso teja de barro 80 kg/m².
- Peso correas 5 kg/m².
- Cielo Raso 10 kg/m².
- Otras Carga 5 kg/m².
El peso de las placas fue considerado de la siguiente forma:
- Placas de Fibrocemento ETERBOARD 10mm 42.08 kg/un.
- Los perfiles deben ir en sección sencilla, con riostras separadas cada L/2 (L:Luz) máximo 2m.
Los perfiles sombreados requieren dos líneas de tirantes.
- La pendiente considerada es de 9° (16%).
- La materia prima utilizada en Perfilamos S.A es acero ASTM A-36, para los perfiles con espesores iguales o supe-
riores a 1.5mm (Fy=25.3kg/mm²) y ASTM A568 G33 para los de 1.2mm (Fy=23.2kg/mm²).

87

BASE DE CUBIERTA CON TEJA ETERNIT® PERFIL 7

TABLA DE CÁLCULO

BASE DE CUBIERTA CON PERFIL 7
Distan-
BASES DE CUBIERTA

perfiles
m Placa Perfil Perfil Perfil Perfil Perfil Perfil Perfil

C.5

NOTAS:
- El presente diseño debe ser revisado por un ingeniero competente quien debe certificar la fidelidad de
los procedimientos y la aplicabilidad de su utilización.
- La información aquí incluida NO COMPROMETE a Perfilamos S.A., ni a ETERNIT®, ni al ingeniero encargado
de su desarrollo, ya que es de libre y voluntaria aplicación.
- Las cargas consideradas corresponden a los valores definidos por la Norma Colombiana de
Sismoresistencia 1998, de la siguiente forma:
- Peso teja 13.8 kg/m²
- Peso correas 5 kg/m²
- Cielo Raso 10 kg/m²
- Otras Carga 5 kg/m²
- Los perfiles deben ir en sección sencilla, con riostras separadas cada L/2 (L:Luz) máximo 2m.
Los perfiles sombreados requieren dos líneas de tirantes.
- La materia prima utilizada en Perfilamos S.A es acero ASTM A-36, para los perfiles con espesores iguales o
superiores a 1.5mm (Fy=25.3kg/mm²) y ASTM A568 G33 para los de 1.2mm (Fy=23.2kg/mm²).

88

BASE DE CUBIERTA CON TEJA SCHINGLE CON MANTO

TABLA DE CÁLCULO

BASE DE CUBIERTA CON TEJA SHINGLE CON MANTO
Distan-

BASES DE CUBIERTA
perfiles

C.5

NOTAS:
- El presente diseño debe ser revisado por un ingeniero competente quien debe certificar la fidelidad de los procedi-
mientos y la aplicabilidad de su utilización.
- Peso teja 7 kg/m².
- Los perfiles deben ir en sección sencilla, con riostras separadas cada L/2 (L:Luz) máximo 2m. Los perfiles som-
breados requieren dos líneas de tirantes.

89

BASES DE CUBIERTA PLANA CON CONCRETO

TABLA DE CALCULO

BASE DE CUBIERTA CON RECUBRIMIENTO EN CONCRETO DE 6mm Y MALLA
Distan-
BASES DE CUBIERTA

perfiles

C.5

NOTAS:
- El presente diseño debe ser revisado por un ingeniero competente quien debe certificar la fidelidad de los procedi-
mientos y la aplicabilidad de su utilización.
- Peso recubrimiento 15 kg/m².
- Los perfiles deben ir en sección sencilla, con riostras separadas cada L/2 (L:Luz) máximo 2m. Los perfiles ombrea-
dos requieren dos líneas de tirantes.

90

• Ejemplo de cálculo Notas de cálculo
Se requiere construir una base de cubierta con
revestimiento en teja de barro, para una vivienda
que tiene una planta de 6mx12m, con una
pendiente del 16%.

BASES DE CUBIERTA
Gráfico C.5.18

1. Teniendo en cuenta que los perfiles se
instalan en el sentido perpendicular a la caída
del agua, se tiene Luz= 6m, columna 9. C.5
2. Según recomendaciones de soporte
y rendimiento, se tienen dos opciones
de ETERBOARD: 10mm y 14mm. De
acuerdo a esto la selección del perfil será:

* Se puede instalar P6x2x2.0, con una separación
a ejes de 0.407m, y placas ETERBOARD
de 10mm, columnas 1 y 2 respectivamente.

* Se puede instalar P6x2 5/8x2.0, con una
separación a ejes de 0.488m, y placas ETERBOARD
de 14mm, columnas 1 y 2 respectivamente.
Finalmente se selecciona una de estas opciones,
según disponibilidad y precios en el mercado.
Se deben instalar riostras separadas máximo
cada 2m.

NORMAS DE CONSULTA
ASTM C 955: Perfiles portantes.
ASTM C 1007: Instalación de perfiles portantes.
NTC 4373 ISO 8336: Placas de fibrocemento.

91

NOTAS DEL CAPÍTULO
BASES DE CUBIERTA

C.5

Foto C.5.10. Bastidor de base de cubierta en ETERBOARD Foto C.5.11. Base de cubierta terminada en pizarra de
arcilla cocida
92

D.
CONSIDERACIONES FINALES


En este capítulo se tratarán temas relacionados NOTAS DEL CAPÍTULO
con el Sistema Constructivo en Seco
que consideramos de gran importancia.

Temas tratados:

• D.1 Tratamiento de juntas.

• D.2 Equipos, herramientas y elementos de
seguridad

D

Foto D.1 Biblioteca Santo Domingo Sabio - Antioquia. Foto D.2 Hotel Windsor - Barranquilla

94

D.1


D.1 TRATAMIENTOS DE JUNTAS Y SUPERFICIES
Las juntas de construcción son las dilataciones o espacios que se dejan entre las placas ETERBOARD que
forran un bastidor. Estas juntas y dependiendo del trabajo estructural que realicen, pueden ser continuas
(invisibles), destacadas y flexibles (de control). El tratamiento de superficies es la actividad relacionada
con el recubrimiento total con masillas del emplacado, para obtener superficies lisas o texturadas, que
a su vez esconden o destacan las juntas de construcción que se hallan dejado con o sin tratamiento.

D.1.1 JUNTA CONTINUA (INVISIBLE)
Es aquella en la cual la unión o dilatación entre
las placas no se ve y la superficie se percibe
como si fuera un solo elemento. Estas juntas son
aplicadas en emplacados interiores o exteriores y
sus características se señalan a continuación:

D.1

Gráfico D.1.4 Detalle de junta invisible

Las juntas continuas o invisibles generan superficies
lisas y apropiadas para recubrimientos de bajo
Gráfico D.1.1 Sección de junta
espesor (pinturas, papel, linóleos, etc). Este
tratamiento es adecuado en placas de 8 mm o
más, para placas de menor espesor no se realiza
el borde rebajado y se utilizan cintas de papel
fijadas con masilla ETERGLASS (HF, MF).

D.1.2 JUNTAS DESTACADAS
El diseño arquitectónico puede requerir de
líneas destacadas o dilataciones presentes en los
emplacados. Esto implica que los bordes de las
placas deben quedar libres y en este caso este
borde puede ser liso o biselado. El espacio entre
placas se rellena con masillas elastoplásticas o se
deja sin ellas, útil en placas de 10 mm o más.

Gráfico D.1.2 Sección de junta

Gráfico D.1.3 Bordes rebajados Gráfico D.1.5 Junta destacada

96

D.1.3 JUNTAS FLEXIBLES (DE CONTROL) Cordones de poliestireno y neopreno en diferentes
grosores son usados para el relleno de juntas.
Estas juntas se especifican en los emplacados de
grandes superficies y su objeto es el de evitar fisuras Las juntas invisibles o continuas no se consideran
que se puedan presentar por los movimientos flexibles ni de control.
propios o inducidos en estos emplacados.
La juntas flexibles o de control se deben colocar en
Se deben colocar juntas flexibles en espacios cuya cielos rasos largos y angostos, en la unión contra
área sea mayor de 30 m² o cada 4.88 metros estructuras de concreto, en cielos rasos con alas
lineales de emplacado. Estas juntas también en forma de L, U, y T, justo en la unión de las alas,

dependen del diseño arquitectónico, del cálculo en la intercepción de lámparas y ductos y donde
estructural del emplacado y sus consideraciones se presuman concentraciones de esfuerzos y por
de movimiento o desplazamiento. lo que determinen los profesionales del área.
Las juntas de control amortiguan los esfuerzos
propios del cielo raso y los efectos de movimientos
estructurales de la edificación por diferentes
condiciones y ayudan a mantener su estabilidad
estructural en nivel y planeidad aliviando la
concentración de esfuerzos. D.1

BORDE REBAJADO
Con el fin de evitar el engrosamiento que se forma
en la junta por la masilla y la cinta-malla de fibra
Gráfico D.1.6 Junta flexible de vidrio se recomienda antes de instalar las
placas de fibrocemento, hacerles un tratamiento
IMPORTANTE de “borde rebajado”. Consiste en rebajar a lo
Las placas de ETERBOARD son fraguadas en largo de la junta los bordes de las placas tal
autoclave, proceso que logra un material de alta como se indica en las fotos D1 y D2.
estabilidad dimensional. Sin embargo, debido
a los cambios de temperatura y humedad, se
presentan movimientos de expansión o contracción
estructural; para prevenir fallas por esta condición,
en los encuentros del cielorraso contra estructuras
o muros y particularmente los construidos en
sistemas y materiales diferentes se deben colocar
juntas flexibles o de control en el perímetro y cada
25 m² de área de cielo raso. Gráfico D.1.7 Fijación de placas y limpieza de junta

Foto D.1.1 Ejecución de borde rebajado Foto D.1.2 Detalle de borde rebajado

97

D.1.4 pasos a seguir

1. Aplicar una primera capa con ETERCOAT
(HR o High Resistance en emplacados ubicados
en el exterior o MR o Medium Resistance en
emplacados ubicados al interior) a lo largo de la
junta con la espátula de 8”, procurando que ésta
quede llena y sin burbujas como se muestra en la

ilustración.

PASO 1

2. Fijar la cinta de fibra de vidrio
inmediatamente antes de que seque la primera
capa, retirando el exceso de pasta. Tener cuidado
D.1 en fijar firmemente la cinta, evitando que quede
despegada de las orillas o forme ondulaciones.
Dejar secar de 15 a 20 minutos.

PASO 2
3. Aplicar una segunda capa de ETERCOAT
(HR o MR) utilizando una espátula de 10”,
cubriendo y rebasando la cinta de fibra de
vidrio.
Una aplicación plana y sin resaltos facilita el
obtener un tratamiento de la junta y superficie lisa
y pareja.

PASO 3

4. Después de 24 horas, en caso de existir
imperfecciones en la superficie tratada, raspar
con una espátula y aplicar ETERGLASS (HF High
Flexibility o MF Medium Flexibility) sobre toda la
superficie de la placa.

PASO 4

98

Notas de cálculo

Gráfico D.1.8 D.1
Aplique la masilla ETERGLASS en capas delgadas,
dejando secar 45 minutos entre capas, hasta
lograr la superficie lisa deseada. Generalmente
son suficientes de 2 a 3 capas dependiendo de las
condiciones de aplicación. Aunque el acabado se
logra con el alisado de la llana se pueden corregir
las imperfecciones con una lija fina.
IMPORTANTE
• No mezcle la masilla ETERCOAT con productos
de otras marcas.
• Agite previamente el contenido del cuñete para
lograr una mezcla uniforme.
• No aplique el producto sobre superficies
húmedas.
• Prepare sólo el material que va a utilizar.
• Utilice espátulas o llanas adecuadas para la
aplicación de ETERCOAT.
• Mantenga el cuñete cerrado cuando no lo va a
utilizar.
• Almacene el producto en un lugar cubierto
y seco. La masilla ETERCOAT se auto cura, no
necesita agua o humedad de curado.
• Cubra las cabezas de las fijaciones con masilla
ETERCOAT.
• No mezcle la masilla ETERGLASS con agua.

99

NOTAS DEL CApÍTULO

D.1

Foto D.1.3 Tratamiento de juntas en cielos rasos. Foto D.1.4 Tratamiento de juntas en muros.

100

d.2
EQUIPOs, HERRaMIENTas Y
ELEMENTOs dE sEGURIdad
cONsIdERacIONEs FINaLEs


D.2 HERRAMIENTAS Y EQUIPOS
Para las construcciones en seco se utilizan un gran número de herramientas manuales, eléctricas con
cables, inalámbricas y neumáticas, accionadas por baterías, aire, pólvora o gas y de las cuales se debe
conocer su funcionamiento, aplicación, alcance y recomendaciones del fabricante.
Para este tipo de construcciones se consideran cinco áreas de aplicación de las herramientas, equipos
apropiados y elementos de seguridad para el trabajo.
EQUIPOS Y HERRAMIENTAS

Un operario dotado de las herramientas, equipos y elementos adecuados a la labor a realizar, garantiza
rendimiento, calidad y seguridad en su desempeño y obra ejecutada. ETERNIT® tiene como compromiso
divulgar que esta recomendación se cumplan a cabalidad.
La protección personal y de las áreas de trabajo son de uso obligatorio, no sólo por cumplir con los
requisitos de seguridad personal e industrial, sino también para garantizar un excelente resultado de
los trabajos que se realicen ya que con el uso de estos equipos se facilita el accionar de los operarios
y la protección de los espacios a intervenir.

D.2 d.2.1 Áreas de aplicación
APLICACIÓN HERRAMIENTAS Y EQUIPO
1. Movilización, Rodadores, carretas, andamios, bancos, escaleras, zancos,
colocación y sustentación sustentadores (panel jack), elevadores de placa.

2. Medición trazado y Cintas de medición y flexómetros, distanciómetros, plomadas, niveles
nivelación láser, niveles de burbuja, reglas, escuadras.
Calibrador Tira líneas o cimbra.
3. Cortes y armado de Tronzadoras, sierras circulares, serruchos, caladoras, tijeras de
bastidores aviación y de corte de metal, atornilladores eléctricos, grafadoras,
remachadoras, taladros, ralladores, cuchillas.

4. Anclaje y emplacado Taladros percutores, reversibles, atornilladores eléctricos y manuales,
pistolas de fijación a pólvora, llaves de tuerca, remachadoras, puntas
y extensores, cables de extensión.

5. Tratamiento de juntas y Encintadoras, espátulas, lijas, lijadoras, pistolas de calafateo,
superficies compresor de aire, equipos de textura, brochas, rodillos.

Tabla D.2.1

IMPORTANTE
Toda acción o trabajo que se ejecute sobre un material o componente del sistema constructivo en seco
ETERNIT®, se considera como una transformación del mismo, la cual puede ocasionar recortes, residuos
u otros sobrantes los cuales se deben disponer en bolsas o recipientes adecuados para su desalojo de
la obra.
Especial cuidado con los recortes y sobrantes de perfiles metálicos que pueden ocasionar punzadas o
cortes en la piel.
Al cortar placas de FC ETERBOARD, usar sierras circulares o caladoras, de baja velocidad, con discos
o cuchillas para el material trabajado, con equipos de aspiración se debe evitar la propagación y
aspiración de polvo, el cual contiene sílice que puede afectar los ojos y las vías respiratorias.

102

D.2.2 MOVILIZACIÓN, COLOCACIÓN Y SUSTENTACIÓN
Generalmente, los elementos y materiales de las construcciones en seco se pueden movilizar por
una o dos personas (placas, perfiles, masillas) o con el uso de rodadores, sustentadores y para los
denominados trabajos manos libres, se utilizan elevadores de pie, de placa y prensas.
El uso de zancos para obtener una mayor altura del operario, requiere experiencia en su uso, ya que
si no se les maneja adecuadamente pueden causar accidentes de trabajo. Se debe evitar el armado
de andamios y escaleras con elementos no apropiados, lo que presenta riesgos por su inestabilidad y

forma. Es indispensable que todo instalador tenga como mínimo un ayudante.
RODADORES Y CARRETAS PRENSAS AUTOMÁTICAS ANDAMIOS
Transporte de placa Sujetan las placas al paral Acceder a partes altas

D.2

BANCOS ESCALERAS ZANCOS
Acceder a partes altas Acceder a partes altas Mayor altura del instalador

SUSTENTADORES ELEVADORES DE PIE ELEVADORES DE PLACA
Sostenedores de placas Para dilatar del piso (panel jack)

Tabla D.2.2

IMPORTANTE
El rendimiento de una obra depende de manera importante de los elementos de movilización, colocación
y sustentación de las personas y elementos del sistema ya que si no se facilitan estas labores los tiempos
de ejecución se incrementan notablemente.

103

D.2.3 MEDICIÓN, TRAZADO Y NIVELACIÓN
El trazado de ejes de construcción, nivelaciones y otras marcas de guía constructiva, requiere el uso de
herramientas y equipos debidamente calibrados y certificados para su uso, ya que de ello depende el
resultado final de la edificación, en cuanto a dimensiones y nivelaciones.
Hoy día el mercado ofrece una variedad de instrumentos de medición y nivelación láser, que aparte de
su bajo costo y alto desempeño, facilitan estas labores de una forma sencilla y garantizada.

CINTAS, FLEXÓMETROS METRO DE CARPINTERO DISTANCIÓMETROS
Metálicas o de nylon Mide y da escuadras Medición por láser

D.2

NIVEL LASER NIVEL DE BURBUJA PLOMADA
Nivela y aploma Nivela Aploma por gravedad

TIRA LÍNEAS O CIMBRA CALIBRADORES DE ESPESOR REGLAS, ESCUADRAS Y
Marca con líneas de color Mide placas y láminas TRANSPORTADORES

Tabla D.2.3

IMPORTANTE
Del trazado, nivelación y marcación depende el buen acabado de la obra. Las alturas, vanos y
modulaciones, requieren de mediciones acertadas para garantizar la forma, tamaño y ubicación de los
bastidores así como un ajuste perfecto para el emplacado.

104

D.2.4 CORTE Y ARMADO DE BASTIDORES METÁLICOS
Para el corte de las placas de fibrocemento ETERBOARD, se recomienda usar un rayador el cual
después de varias pasadas por la marca de corte, permite mediante un esfuerzo de doblez, obtener
cortes precisos y rápidamente, evitando la generación de polvo. Cuando no se dispone de un rayador
y si las líneas de corte exigen el uso de una herramienta eléctrica, tal como sierra de sable, caladora,
pulidora o sierra circular, estas deben tener control de accionamiento para baja velocidad, ya que así
el corte forma secciones de viruta y no generan mucho polvo el cual es nocivo para la salud. El uso de
equipos de protección es indispensable y obligatorio en esta labor. Todas las máquinas modernas de

corte traen aditamentos para usar sistemas de aspiración, los que se encargan de retener el polvo y
facilitar su disposición posterior. El seguimiento de estas prácticas garantiza salubridad operacional.

TRONZADORA DE PERFILES SIERRA CIRCULAR CALADORA Y RUTEADORA
Corte con pulidora Mampostería baja velocidad Cortes a baja velocidad

D.2

SIERRA DE SABLE TIJERAS CORTADOR Y RAYADOR
Corte de calado De hojalata y aviador Corte por cuchilla y rallado

ATORNILLADOR DESTORNILLADORES
REMACHADORAS y PUNZONADORAS
Eléctrico de cable o pila Manuales, puntas

Tabla D.2.3

105

D.2.5 ANCLAJES, armaduras Y EMPLACADOS
Las herramientas de atornillado y clavado deben ser usadas por operarios capacitados para ello, con su
equipo de protección y siguiendo las recomendaciones del fabricante, ya que un mal uso de las mismas,
genera desperfectos en el armado de las estructuras o bastidores y en los emplacados, que a la postre
generan graves daños a la edificación en su estabilidad y presentación exterior.
TALADROS PERCUTORES TALADROS REVERSIBLES BROCAS
Perforaciones duras Brocas de metal y concreto Metal, concreto, avellanado

D.2 ATORNILLADOR Y PUNTAS PISTOLAS DE FIJACIÓN PISTOLAS DE FIJACIÓN
Cortas largas A pólvora Con gas

MARTILLOS DESTORNILLADORES,
CLAVADORA AUTOMÁTICA
De bola, uña y masa LLAVES y DADOS

Tabla D.2.4

IMPORTANTE
Con las herramientas de anclaje y emplacado se debe prestar gran atención en su uso ya que
presentan el mayor número de riesgos de accidente por su mal uso, distracción del operario o por
falta de mantenimiento de las mismas. Conocer y entender sus manuales de uso y funcionamiento es un
requerimiento imperativo.

106

D.2.6 TRATAMIENTO DE JUNTAS Y SUPERFICIES

BANJO EQUIPO DE LIJADO EQUIPOS DE MASILLADO
Coloca Cinta y masilla Sistema con aspiración Aplicación con bomba

ESPÁTULAS Y CUBETAS
Para masillar

D.2

LIJADORAS MANUALES OTRAS ESPÁTULAS RODILLOS Y BROCHAS
Y ESCOFINAS Esquina, plano y rincón Aplicación de pinturas

EQUIPO DE TEXTURAS
EQUIPO DE PINTURA LIJADORAS Y LIJAS
Aplicador de texturas

Tabla D.2.5

107

D.2.7 EQUIPOS DE PROTECCIÓN, seguridad Y ASISTENCIA
En ETERNIT® La seguridad personal es prioridad de las construcciones en seco. Aunque estas construcciones
generan menores riesgos que la construcción tradicional, no se deben descuidar las normas mínimas
de seguridad y su aplicación como parte de las buenas prácticas constructivas recomendadas en este
manual. Los riesgos principales están en la manipulación de los perfiles de acero laminado por sus
bordes cortantes, el polvo generado por cortes con equipos inapropiados y la manipulación indebida
de herramientas de corte a disco y sable.

MASCARILLAS PRENSAS AUTOMÁTICAS
MASCARILLAS
Desechables Reutilizables

D.2
EQUIPO PARA CORTES GAFAS DE PROTECCIÓN

GUANTES DE NITRILO CINTURÓN Y BOLSA
GUANTES DE CUERO Y ANTICORTE
Para masillar y dar acabados Porta herramientas y otros

BOTIQUÍN DE AUXILIOS ROPA DE TRABAJO BOTAS DE TRABAJO

Tabla D.2.6

108
