LOSAS
Son elementos estructurales de concreto armado o de
materiales prefabricados, de sección transversal
rectangular llena, o con huecos, de poco espesor y
abarcan una superficie considerable del piso.
Sirven para conformar pisos y techos en un edificio y se
apoyan en las vigas o muros. Pueden tener uno o varios
tramos continuos.

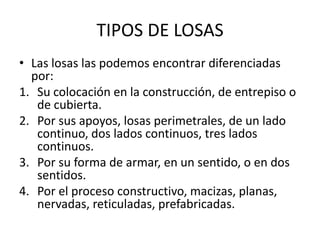

TIPOS DE LOSAS
• Las losas las podemos encontrar diferenciadas
por:
1. Su colocación en la construcción, de entrepiso o
de cubierta.
2. Por sus apoyos, losas perimetrales, de un lado
continuo, dos lados continuos, tres lados
continuos.
3. Por su forma de armar, en un sentido, o en dos
sentidos.
4. Por el proceso constructivo, macizas, planas,
nervadas, reticuladas, prefabricadas.

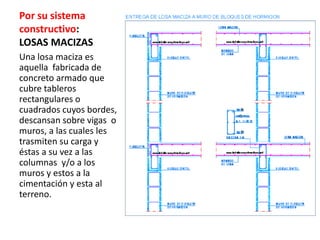

Por su sistema
constructivo:
LOSAS MACIZAS
Una losa maciza es
aquella fabricada de
concreto armado que
cubre tableros
rectangulares o
cuadrados cuyos bordes,
descansan sobre vigas o
muros, a las cuales les
trasmiten su carga y
éstas a su vez a las
columnas y/o a los
muros y estos a la
cimentación y esta al
terreno.
LOSAS PLANAS
Losas planas son
elementos de
concreto armado que
están apoyadas
directamente sobre
las columnas, no
existe viga de por
medio actuando así
como un marco rígido.
La diferencia con las
losas macizas es que
estas están apoyadas
en vigas o muros.

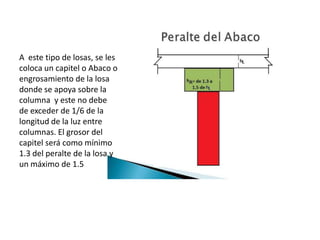

A este tipo de losas, se les
coloca un capitel o Abaco o
engrosamiento de la losa
donde se apoya sobre la
columna y este no debe
de exceder de 1/6 de la
longitud de la luz entre
columnas. El grosor del
capitel será como mínimo
1.3 del peralte de la losa y
un máximo de 1.5

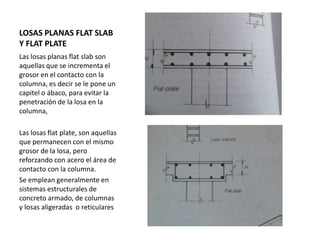

LOSAS PLANAS FLAT SLAB
Y FLAT PLATE
Las losas planas flat slab son
aquellas que se incrementa el
grosor en el contacto con la
columna, es decir se le pone un
capitel o ábaco, para evitar la
penetración de la losa en la
columna,
Las losas flat plate, son aquellas
que permanecen con el mismo
grosor de la losa, pero
reforzando con acero el área de
contacto con la columna.
Se emplean generalmente en
sistemas estructurales de
concreto armado, de columnas
y losas aligeradas o reticulares

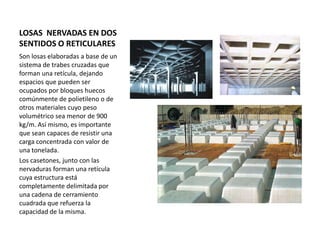

LOSAS NERVADAS EN DOS
SENTIDOS O RETICULARES
Son losas elaboradas a base de un
sistema de trabes cruzadas que
forman una retícula, dejando
espacios que pueden ser
ocupados por bloques huecos
comúnmente de polietileno o de
otros materiales cuyo peso
volumétrico sea menor de 900
kg/m. Así mismo, es importante
que sean capaces de resistir una
carga concentrada con valor de
una tonelada.
Los casetones, junto con las
nervaduras forman una retícula
cuya estructura está
completamente delimitada por
una cadena de cerramiento
cuadrada que refuerza la
capacidad de la misma.

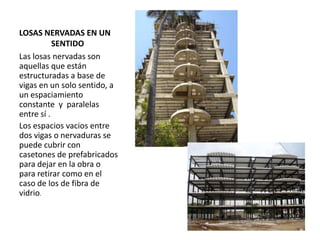

LOSAS NERVADAS EN UN
SENTIDO
Las losas nervadas son
aquellas que están
estructuradas a base de
vigas en un solo sentido, a
un espaciamiento
constante y paralelas
entre sí .
Los espacios vacios entre
dos vigas o nervaduras se
puede cubrir con
casetones de prefabricados
para dejar en la obra o
para retirar como en el
caso de los de fibra de
vidrio.

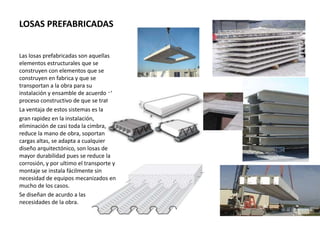

LOSAS PREFABRICADAS
Las losas prefabricadas son aquellas
elementos estructurales que se
construyen con elementos que se
construyen en fabrica y que se
transportan a la obra para su
instalación y ensamble de acuerdo al
proceso constructivo de que se trate.
La ventaja de estos sistemas es la
gran rapidez en la instalación,
eliminación de casi toda la cimbra,
reduce la mano de obra, soportan
cargas altas, se adapta a cualquier
diseño arquitectónico, son losas de
mayor durabilidad pues se reduce la
corrosión, y por ultimo el transporte y
montaje se instala fácilmente sin
necesidad de equipos mecanizados en
mucho de los casos.
Se diseñan de acurdo a las
necesidades de la obra.

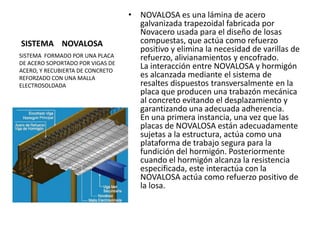

SISTEMA NOVALOSA
• NOVALOSA es una lámina de acero
galvanizada trapezoidal fabricada por
Novacero usada para el diseño de losas
compuestas, que actúa como refuerzo
positivo y elimina la necesidad de varillas de
refuerzo, alivianamientos y encofrado.
La interacción entre NOVALOSA y hormigón
es alcanzada mediante el sistema de
resaltes dispuestos transversalmente en la
placa que producen una trabazón mecánica
al concreto evitando el desplazamiento y
garantizando una adecuada adherencia.
En una primera instancia, una vez que las
placas de NOVALOSA están adecuadamente
sujetas a la estructura, actúa como una
plataforma de trabajo segura para la
fundición del hormigón. Posteriormente
cuando el hormigón alcanza la resistencia
especificada, este interactúa con la
NOVALOSA actúa como refuerzo positivo de
la losa.

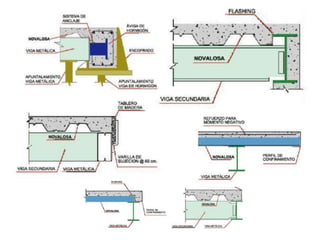

SISTEMA FORMADO POR UNA PLACA
DE ACERO SOPORTADO POR VIGAS DE
ACERO, Y RECUBIERTA DE CONCRETO
REFORZADO CON UNA MALLA
ELECTROSOLDADA

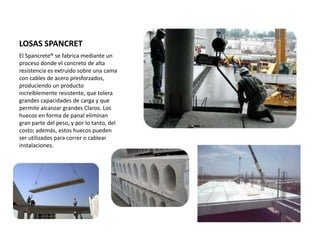

LOSAS SPANCRET
El Spancrete® se fabrica mediante un
proceso donde el concreto de alta
resistencia es extruido sobre una cama
con cables de acero presforzados,
produciendo un producto
increíblemente resistente, que tolera
grandes capacidades de carga y que
permite alcanzar grandes Claros. Los
huecos en forma de panal eliminan
gran parte del peso, y por lo tanto, del
costo; además, estos huecos pueden
ser utilizados para correr o cablear
instalaciones.

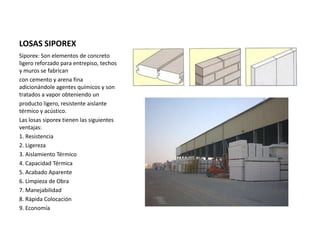

LOSAS SIPOREX
Siporex: Son elementos de concreto
ligero reforzado para entrepiso, techos
y muros se fabrican
con cemento y arena fina
adicionándole agentes químicos y son
tratados a vapor obteniendo un
producto ligero, resistente aislante
térmico y acústico.
Las losas siporex tienen las siguientes
ventajas:
1. Resistencia
2. Ligereza
3. Aislamiento Térmico
4. Capacidad Térmica
5. Acabado Aparente
6. Limpieza de Obra
7. Manejabilidad
8. Rápida Colocación
9. Economía

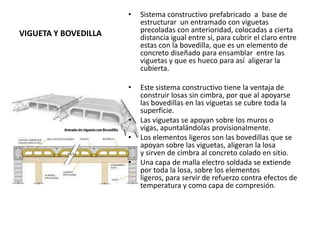

VIGUETA Y BOVEDILLA
• Sistema constructivo prefabricado a base de
estructurar un entramado con viguetas
precoladas con anterioridad, colocadas a cierta
distancia igual entre si, para cubrir el claro entre
estas con la bovedilla, que es un elemento de
concreto diseñado para ensamblar entre las
viguetas y que es hueco para así aligerar la
cubierta.
• Este sistema constructivo tiene la ventaja de
construir losas sin cimbra, por que al apoyarse
las bovedillas en las viguetas se cubre toda la
superficie.
• Las viguetas se apoyan sobre los muros o
vigas, apuntalándolas provisionalmente.
• Los elementos ligeros son las bovedillas que se
apoyan sobre las viguetas, aligeran la losa
y sirven de cimbra al concreto colado en sitio.
• Una capa de malla electro soldada se extiende
por toda la losa, sobre los elementos
ligeros, para servir de refuerzo contra efectos de
temperatura y como capa de compresión.
Cada uno de los sistemas mencionados presentan ventajas
y desventajas.
• Con los sistemas convencionales. Estas ventajas son:
Su capacidad de librar un claro mayor, peraltes menores,
reducción de mano de obra, bajo costo, rapidez y limpieza
de ejecución.
Alguno de los factores que se pueden considerar como
desventaja son los siguientes.
™Se requiere equipo especializado para transportarlo al sitio
de la obra.
™Se requiere de equipo especializado para su montaje
• ™Tiene poca flexibilidad para adaptarse a cierto tipo de
proyectos.
• ™Su empleo solamente reditúa en claros grandes.
• ™El desperdicio de materiales (en un pequeño número de
casos).
