2. Diodo Rectificador

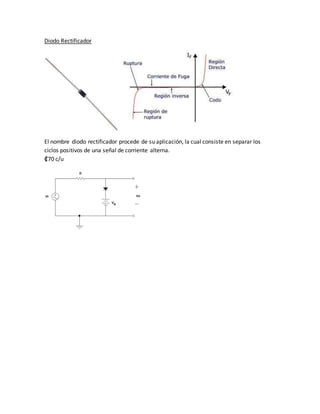

El nombre diodo rectificador procede de su aplicación, la cual consiste en separar los
ciclos positivos de una señal de corriente alterna.
₡70 c/u

3. Diodo Zener

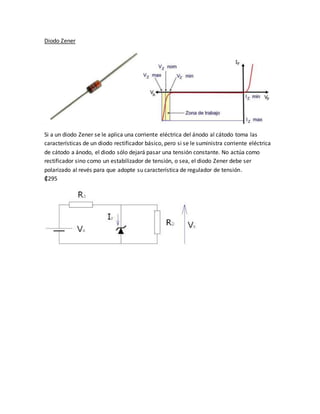

Si a un diodo Zener se le aplica una corriente eléctrica del ánodo al cátodo toma las
características de un diodo rectificador básico, pero si se le suministra corriente eléctrica
de cátodo a ánodo, el diodo sólo dejará pasar una tensión constante. No actúa como
rectificador sino como un estabilizador de tensión, o sea, el diodo Zener debe ser
polarizado al revés para que adopte su característica de regulador de tensión.
₡295

4. Transistor BJT

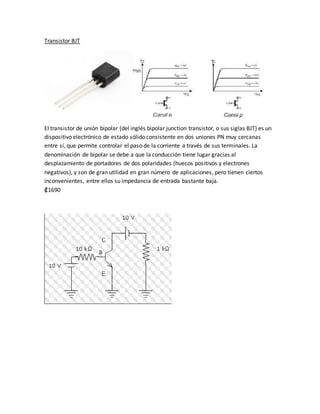

El transistor de unión bipolar (del inglés bipolar junction transistor, o sus siglas BJT) es un
dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas
entre sí, que permite controlar el paso de la corriente a través de sus terminales. La
denominación de bipolar se debe a que la conducción tiene lugar gracias al
desplazamiento de portadores de dos polaridades (huecos positivos y electrones
negativos), y son de gran utilidad en gran número de aplicaciones, pero tienen ciertos
inconvenientes, entre ellos su impedancia de entrada bastante baja.
₡1690

5. Transistor MOSFET
El transistor de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés Metal-
oxide-semiconductor Field-effect transistor) es un transistor utilizado para amplificar o
conmutar señales electrónicas. Es el transistor más utilizado en la industria
microelectrónica, ya sea en circuitos analógicos o digitales, aunque el transistor de unión
bipolar fue mucho más popular en otro tiempo. Prácticamente la totalidad de los
microprocesadores comerciales están basados en transistores MOSFET.
₡1090

6. Transistor IGBT
El transistor bipolar de puerta aislada (IGBT, del inglés Insulated Gate Bipolar Transistor)
es un dispositivo semiconductor que generalmente se aplica como interruptor controlado
en circuitos de electrónica de potencia.
El IGBT es adecuado para velocidades de conmutación de hasta 100 kHz y ha sustituido al
BJT en muchas aplicaciones. Es usado en aplicaciones de altas y medias energías como
fuente conmutada, control de la tracción en motores y cocina de inducción. Grandes
módulos de IGBT consisten en muchos dispositivos colocados en paralelo que pueden
manejar altas corrientes del orden de cientos de amperios con voltajes de bloqueo de
6.000 voltios.
₡14500

7. Transistor UJT

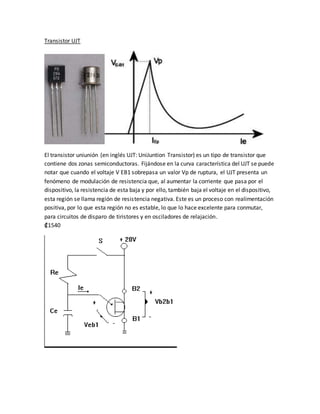

El transistor uniunión (en inglés UJT: UniJuntion Transistor) es un tipo de transistor que
contiene dos zonas semiconductoras. Fijándose en la curva característica del UJT se puede
notar que cuando el voltaje V EB1 sobrepasa un valor Vp de ruptura, el UJT presenta un
fenómeno de modulación de resistencia que, al aumentar la corriente que pasa por el
dispositivo, la resistencia de esta baja y por ello, también baja el voltaje en el dispositivo,
esta región se llama región de resistencia negativa. Este es un proceso con realimentación
positiva, por lo que esta región no es estable, lo que lo hace excelente para conmutar,
para circuitos de disparo de tiristores y en osciladores de relajación.
₡1540

8. Circuito Integrado 555

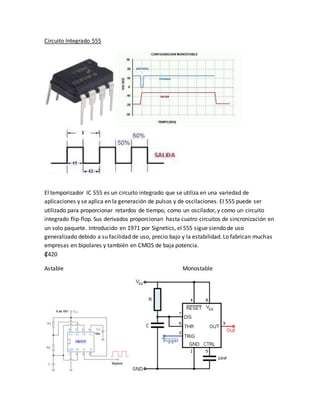

El temporizador IC 555 es un circuito integrado que se utiliza en una variedad de
aplicaciones y se aplica en la generación de pulsos y de oscilaciones. El 555 puede ser
utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito
integrado flip-flop. Sus derivados proporcionan hasta cuatro circuitos de sincronización en
un solo paquete. Introducido en 1971 por Signetics, el 555 sigue siendo de uso
generalizado debido a su facilidad de uso, precio bajo y la estabilidad. Lo fabrican muchas
empresas en bipolares y también en CMOS de baja potencia.
₡420
Astable Monostable

9. SCR

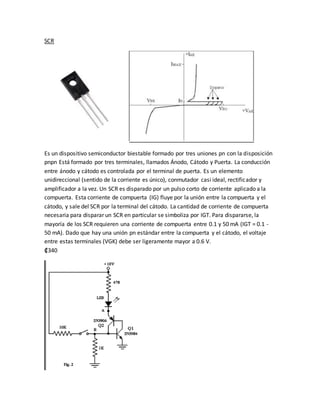

Es un dispositivo semiconductor biestable formado por tres uniones pn con la disposición
pnpn Está formado por tres terminales, llamados Ánodo, Cátodo y Puerta. La conducción
entre ánodo y cátodo es controlada por el terminal de puerta. Es un elemento
unidireccional (sentido de la corriente es único), conmutador casi ideal, rectificador y
amplificador a la vez. Un SCR es disparado por un pulso corto de corriente aplicado a la
compuerta. Esta corriente de compuerta (IG) fluye por la unión entre la compuerta y el
cátodo, y sale del SCR por la terminal del cátodo. La cantidad de corriente de compuerta
necesaria para disparar un SCR en particular se simboliza por IGT. Para dispararse, la
mayoría de los SCR requieren una corriente de compuerta entre 0.1 y 50 mA (IGT = 0.1 -
50 mA). Dado que hay una unión pn estándar entre la compuerta y el cátodo, el voltaje
entre estas terminales (VGK) debe ser ligeramente mayor a 0.6 V.
₡340

10. TRIAC

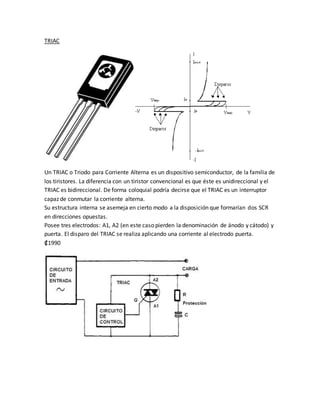

Un TRIAC o Triodo para Corriente Alterna es un dispositivo semiconductor, de la familia de
los tiristores. La diferencia con un tiristor convencional es que éste es unidireccional y el
TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor
capaz de conmutar la corriente alterna.
Su estructura interna se asemeja en cierto modo a la disposición que formarían dos SCR
en direcciones opuestas.
Posee tres electrodos: A1, A2 (en este caso pierden la denominación de ánodo y cátodo) y
puerta. El disparo del TRIAC se realiza aplicando una corriente al electrodo puerta.
₡1990

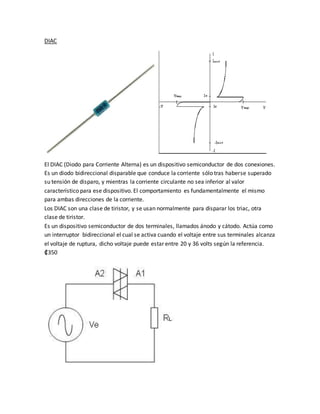

11. DIAC
El DIAC (Diodo para Corriente Alterna) es un dispositivo semiconductor de dos conexiones.
Es un diodo bidireccional disparable que conduce la corriente sólo tras haberse superado
su tensión de disparo, y mientras la corriente circulante no sea inferior al valor
característico para ese dispositivo. El comportamiento es fundamentalmente el mismo
para ambas direcciones de la corriente.
Los DIAC son una clase de tiristor, y se usan normalmente para disparar los triac, otra
clase de tiristor.
Es un dispositivo semiconductor de dos terminales, llamados ánodo y cátodo. Actúa como
un interruptor bidireccional el cual se activa cuando el voltaje entre sus terminales alcanza
el voltaje de ruptura, dicho voltaje puede estar entre 20 y 36 volts según la referencia.
₡350

12. Amplificador Operacional 741

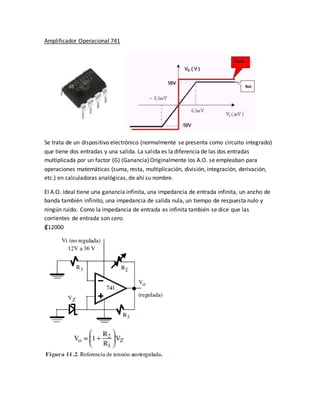

Se trata de un dispositivo electrónico (normalmente se presenta como circuito integrado)
que tiene dos entradas y una salida. La salida es la diferencia de las dos entradas
multiplicada por un factor (G) (Ganancia)Originalmente los A.O. se empleaban para
operaciones matemáticas (suma, resta, multiplicación, división, integración, derivación,
etc.) en calculadoras analógicas, de ahí su nombre.
El A.O. ideal tiene una ganancia infinita, una impedancia de entrada infinita, un ancho de
banda también infinito, una impedancia de salida nula, un tiempo de respuesta nulo y
ningún ruido. Como la impedancia de entrada es infinita también se dice que las
corrientes de entrada son cero.
₡12000
