Este documento presenta información sobre diferentes tipos de semiconductores, incluyendo diodos (rectificadores, Zener, túnel), LED, fotodiodo, transistores (BJT, tiristores como SCR y TRIAC, DIAC, IGBT), UJT, 555, y AO 741. Describe las características y usos principales de cada dispositivo semiconductor.

1. Catalogo Semiconductores
Diodos
Diodo Rectificador:
Caracteristica:
consiste en separar los ciclos positivos de una señal de corriente alterna.
Precio: 64.35 colones
Un diodo rectificador es uno de los dispositivos de la familia de los diodos más
sencillos. El nombre diodo rectificador” procede de su aplicación, la cual consiste
en separar los ciclos positivos de una señal de corriente alterna.
Si se aplica al diodo una tensión de corriente alterna durante los medios ciclos
positivos, se polariza en forma directa; de esta manera, permite el paso de la
corriente eléctrica.

2. Pero durante los medios ciclos negativos, el diodo se polariza de manera inversa;
con ello, evita el paso de la corriente en tal sentido.
Durante la fabricación de los diodos rectificadores, se consideran tres factores: la
frecuencia máxima en que realizan correctamente su función, la corriente máxima
en que pueden conducir en sentido directo y las tensiones directa e inversa
máximas que soportarán.
Una de las aplicaciones clásicas de los diodos rectificadores, es en las fuentes de
alimentación; aquí, convierten una señal de corriente alterna en otra de corriente
directa.
Diodo Zener:
Caracteristica: Creado para funcionar en zonas de ruputuras
El diodo Zener es un diodo de cromo que se ha construido para que funcione en
las zonas de rupturas, recibe ese nombre por su inventor, el Dr. Clarence Melvin
Zener. El diodo Zener es la parte esencial de losreguladores de tensión casi
constantes con independencia de que se presenten grandes variaciones de la
tensión de red, de laresistencia de carga y temperatura.
Son mal llamados a veces diodos de avalancha, pues presentan
comportamientos similares a estos, pero los mecanismos involucrados son
diferentes. Además si el voltaje de la fuente es inferior a la del diodo éste no
puede hacer su regulacion caracteristica.
Diodo Tunel:

3. Carateriscia:
el efecto tunel hace el origen de una conductancia diferencial negativa en cierto
intervalo de la caracteristica corriente tension
El Diodo túnel es un diodo semiconductor que tiene una unión pn, en la cual se
produce el efecto túnel que da origen a una conductanciadiferencial negativa en
un cierto intervalo de la característica corriente-tensión.
La presencia del tramo de resistencia negativa permite su utilización como
componente activo (amplificador/oscilador).
También se conocen como diodos Esaki, en honor del hombre que descubrió que
una fuerte contaminación con impurezas podía causar un efecto de tunelización
de los portadores de carga a lo largo de la zona de agotamiento en la unión. Una
característica importante del diodo túnel es su resistencia negativa en un
determinado intervalo de voltajes de polarización directa. Cuando la resistencia
es negativa, la corriente disminuye al aumentar el voltaje. En consecuencia, el
diodo túnel puede funcionar como amplificador, como oscilador o como
biestable. Esencialmente, este diodo es un dispositivo de baja potencia para
aplicaciones que involucran microondas y que están relativamente libres de los
efectos de la radiación.
LED:

4. Caracteristicas:
Emisores de luz, variedad de colores y tamaños
Los ledes se usan como indicadores en muchos dispositivos y en iluminación. Los
primeros ledes emitían luz roja de baja intensidad, pero los dispositivos actuales
emiten luz de alto brillo en el espectro infrarrojo, visible y ultravioleta.
Debido a sus altas frecuencias de operación son también útiles en tecnologías
avanzadas de comunicaciones. Los ledes infrarrojos también se usan en
unidades de control remoto de muchos productos comerciales incluyendo
televisores e infinidad de aplicaciones de hogar y consumo doméstico.
Fotodiodo

5. caracteristica:
la base del funcionamiento de este dispositivo es la luz, la circulacion de la
corriente sera producida cuando sea exitado por la luz
Un fotodiodo es un semiconductor construido con una unión PN, sensible a la
incidencia de la luz visible o infrarroja. Para que su funcionamiento sea correcto
se polariza inversamente, con lo que se producirá una cierta circulación de
corriente cuando sea excitado por la luz. Debido a su construcción, los
fotodiodos se comportan como células fotovoltaicas, es decir, en ausencia de luz
exterior generan una tensión muy pequeña con el positivo en elánodo y el
negativo en el cátodo. Esta corriente presente en ausencia de luz recibe el
nombre de corriente de oscuridad.
Transistores
BJT:

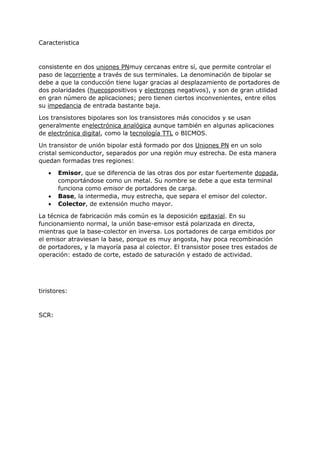

6. Caracteristica
consistente en dos uniones PNmuy cercanas entre sí, que permite controlar el
paso de lacorriente a través de sus terminales. La denominación de bipolar se
debe a que la conducción tiene lugar gracias al desplazamiento de portadores de
dos polaridades (huecospositivos y electrones negativos), y son de gran utilidad
en gran número de aplicaciones; pero tienen ciertos inconvenientes, entre ellos
su impedancia de entrada bastante baja.
Los transistores bipolares son los transistores más conocidos y se usan
generalmente enelectrónica analógica aunque también en algunas aplicaciones
de electrónica digital, como la tecnología TTL o BICMOS.
Un transistor de unión bipolar está formado por dos Uniones PN en un solo
cristal semiconductor, separados por una región muy estrecha. De esta manera
quedan formadas tres regiones:
 Emisor, que se diferencia de las otras dos por estar fuertemente dopada,
comportándose como un metal. Su nombre se debe a que esta terminal
funciona como emisor de portadores de carga.
 Base, la intermedia, muy estrecha, que separa el emisor del colector.
 Colector, de extensión mucho mayor.
La técnica de fabricación más común es la deposición epitaxial. En su
funcionamiento normal, la unión base-emisor está polarizada en directa,
mientras que la base-colector en inversa. Los portadores de carga emitidos por
el emisor atraviesan la base, porque es muy angosta, hay poca recombinación
de portadores, y la mayoría pasa al colector. El transistor posee tres estados de
operación: estado de corte, estado de saturación y estado de actividad.
tiristores:
SCR:

7. caracteristica:
Sirve como un interruptor
Un rectificador controlado de silicio (SCR, rectificador controlado de silicio) es un dispositivo de tres
terminales usado para controlar corrientes mas bien altas para una carga.
Un SCR actúa a semejanza de un interruptor. Cuando esta encendido (ON), hay una trayectoria de
flujo de corriente de baja resistencia del ánodo al cátodo. Actúa entonces como un interruptor cerrado.
Cuando esta apagado (OFF), no puede haber flujo de corriente del ánodo al cátodo. Por tanto, actúa
como un interruptor abierto. Dado que es un dispositivo de estado só1ido, la acción de conmutación
de un SCR es muy rápida.
TRIAC:

8. Caracteristica:
funciona como interruptor
Un TRIAC o Triodo para Corriente Alterna es un dispositivo semiconductor, de la familia de los
tiristores. La diferencia con un tiristor convencional es que éste es unidireccional y el TRIAC es
bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor capaz de conmutar la
corriente alterna.
Su estructura interna se asemeja en cierto modo a la disposición que formarían dosSCR en direcciones
opuestas.
Posee tres electrodos: A1, A2 (en este caso pierden la denominación de ánodo y cátodo) y puerta. El
disparo del TRIAC se realiza aplicando una corriente al electrodopuerta.
DIAC:

9. caracteristicas:
actua cmo interruptor bidireccional
Disparable que conduce la corriente sólo tras haberse superado su tensión de disparo, y mientras la
corriente circulante no sea inferior al valor característico para ese dispositivo. El comportamiento es
fundamentalmente el mismo para ambas direcciones de la corriente. La mayoría de los DIAC tienen
una tensión de disparo de alrededor de 30 V. En este sentido, su comportamiento es similar a una
lámpara de neón.
Los DIAC son una clase de tiristor, y se usan normalmente para disparar los triac, otra clase de
tiristor.
Es un dispositivo semiconductor de dos terminales, llamados ánodo y cátodo. Actúa como un
interruptor bidireccional el cual se activa cuando el voltaje entre sus terminales alcanza el voltaje de
ruptura, dicho voltaje puede estar entre 20 y 36 volts según la referencia.

10. IGBT:
CARACTERISTICAS
se aplica como interruptor controlado en circuitos de electrónica de potencia
es un dispositivosemiconductor que generalmente se aplica como interruptor controlado en circuitos
de electrónica de potencia. Este dispositivo posee la características de las señales de puerta de los
transistores de efecto campo con la capacidad de alta corriente y bajo voltaje de saturación del
transistor bipolar, combinando una puerta aislada FET para la entrada de control y un transistor
bipolar como interruptor en un solo dispositivo. El circuito de excitación del IGBT es como el del
MOSFET, mientras que las características de conducción son como las del BJT.
Los transistores IGBT han permitido desarrollos que no habían sido viables hasta entonces, en
particular en los Variadores de frecuencia así como en las aplicaciones en máquinas eléctricas y
convertidores de potencia que nos acompañan cada día y por todas partes, sin que seamos

11. particularmente conscientes de eso: automóvil, tren, metro, autobús, avión,barco, ascensor,
electrodoméstico, televisión, domótica, Sistemas de Alimentación Ininterrumpida o SAI (en Inglés
UPS), etc.
UJT:
es un tipo de tiristor que contiene dos zonas semiconductoras. Tiene tres terminales denominados
emisor ( ), base uno ( ) y base dos . Está formado por una barra semiconductora tipo N, entre
los terminales , en la que se difunde una región tipo P+, el emisor, en algún punto a lo
largo de la barra, lo que determina el valor del parámetro η, standoff ratio, conocido como razón de
resistencias o factor intrínseco.
555:

12. El temporizador IC 555 es un circuito integrado (chip) se utiliza en una variedad de temporizador , la
generación de impulsos, y de oscilador aplicaciones. El 555 puede ser utilizado para proporcionar
retardos de tiempo, como un oscilador , y como un elemento flip-flop . Derivados proporcionan hasta
cuatro circuitos de sincronización en un solo paquete. Introducido en 1971 por Signetics , el 555 sigue
siendo de uso generalizado debido a su facilidad de uso, precio bajo, y la estabilidad. Actualmente
está compuesta por muchas empresas en el original bipolar y también en baja potencia CMOS tipos. A
partir de 2003 , se estimaba que 1 mil millones de unidades se fabrican cada año.
AO 741:
Se trata de un dispositivo electrónico (normalmente se presenta como circuito integrado) que tiene dos
entradas y una salida. La salida es la diferencia de las dos entradas multiplicada por un factor (G)

13. (ganancia):
Vout = G·(V+ − V−)el más conocido y comúnmente aplicado es el UA741 o LM741.
El primer amplificador operacional monolítico, que data de los años 1960, fue el Fairchild μA702
(1964), diseñado por Bob Widlar. Le siguió el Fairchild μA709 (1965), también de Widlar, y que
constituyó un gran éxito comercial. Más tarde sería sustituido por el popular Fairchild μA741 (1968),
de David Fullagar, y fabricado por numerosas empresas, basado en tecnología bipolar.
