- 1. www.vaticgroup.com Sesión 2: Modelo1 CapacitaciónBásica Flexsim

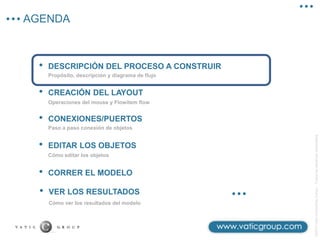

- 2. AGENDA ©2013 Vatic Consulting Group – Todos los derechos reservados • CREACIÓN DELLAYOUT Operaciones del mouse y Flowitem flow • DESCRIPCIÓN DEL PROCESO A CONSTRUIR Propósito, descripción y diagrama de flujo • CONEXIONES/PUERTOS Paso a paso conexión de objetos • EDITAR LOS OBJETOS Cómo editar los objetos • CORRER EL MODELO Cómo ver los resultados del modelo • VER LOS RESULTADOS

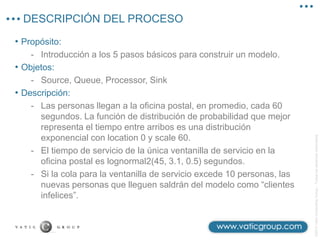

- 3. ©2013 Vatic Consulting Group – Todos los derechos reservados DESCRIPCIÓN DEL PROCESO •Propósito: - Introducción a los 5 pasos básicos para construir un modelo. • Objetos: - Source, Queue, Processor, Sink • Descripción: - Las personas llegan a la oficina postal, en promedio, cada 60 segundos. La función de distribución de probabilidad que mejor representa el tiempo entre arribos es una distribución exponencial con location 0 y scale 60. - El tiempo de servicio de la única ventanilla de servicio en la oficina postal es lognormal2(45, 3.1, 0.5) segundos. - Si la cola para la ventanilla de servicio excede 10 personas, las nuevas personas que lleguen saldrán del modelo como “clientes infelices”.

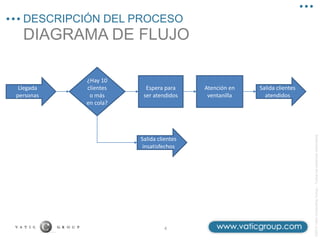

- 4. ©2013 Vatic Consulting Group – Todos los derechos reservados DIAGRAMA DE FLUJO DESCRIPCIÓNDEL PROCESO 4 Llegada personas Espera para ser atendidos Atención en ventanilla Salida clientes atendidos Salida clientes insatisfechos ¿Hay 10 clientes o más en cola?

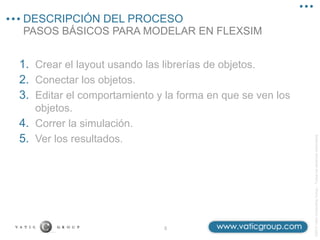

- 5. ©2013 Vatic Consulting Group – Todos los derechos reservados PASOS BÁSICOS PARAMODELAR EN FLEXSIM DESCRIPCIÓN DEL PROCESO 5 1. Crear el layout usando las librerías de objetos. 2. Conectar los objetos. 3. Editar el comportamiento y la forma en que se ven los objetos. 4. Correr la simulación. 5. Ver los resultados.

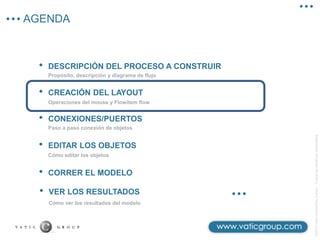

- 6. AGENDA ©2013 Vatic Consulting Group – Todos los derechos reservados • CREACIÓN DELLAYOUT Operaciones del mouse y Flowitem flow • DESCRIPCIÓN DEL PROCESO A CONSTRUIR Propósito, descripción y diagrama de flujo • CONEXIONES/PUERTOS Paso a paso conexión de objetos • EDITAR LOS OBJETOS Cómo editar los objetos • CORRER EL MODELO Cómo ver los resultados del modelo • VER LOS RESULTADOS

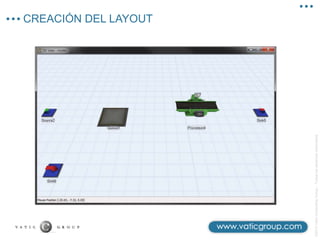

- 7.

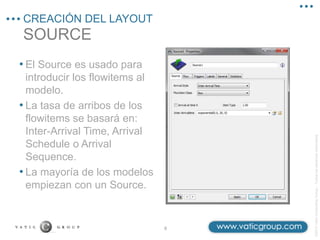

- 8. ©2013 Vatic Consulting Group – Todos los derechos reservados SOURCE CREACIÓN DEL LAYOUT 8 •El Source es usado para introducir los flowitems al modelo. • La tasa de arribos de los flowitems se basará en: Inter-Arrival Time, Arrival Schedule o Arrival Sequence. • La mayoría de los modelos empiezan con un Source.

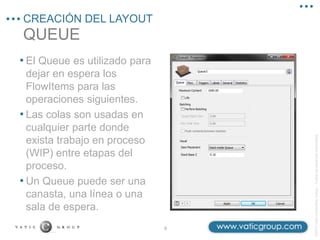

- 9. ©2013 Vatic Consulting Group – Todos los derechos reservados QUEUE CREACIÓN DEL LAYOUT 9 •El Queue es utilizado para dejar en espera los FlowItems para las operaciones siguientes. • Las colas son usadas en cualquier parte donde exista trabajo en proceso (WIP) entre etapas del proceso. • Un Queue puede ser una canasta, una línea o una sala de espera.

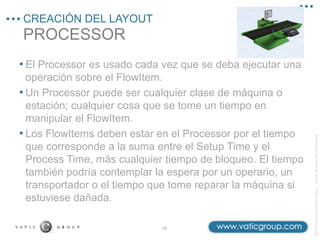

- 10. ©2013 Vatic Consulting Group – Todos los derechos reservados PROCESSOR CREACIÓN DEL LAYOUT 10 •El Processor es usado cada vez que se deba ejecutar una operación sobre el FlowItem. • Un Processor puede ser cualquier clase de máquina o estación; cualquier cosa que se tome un tiempo en manipular el FlowItem. • Los FlowItems deben estar en el Processor por el tiempo que corresponde a la suma entre el Setup Time y el Process Time, más cualquier tiempo de bloqueo. El tiempo también podría contemplar la espera por un operario, un transportador o el tiempo que tome reparar la máquina si estuviese dañada.

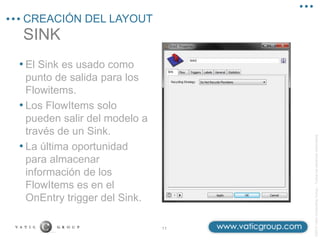

- 11. ©2013 Vatic Consulting Group – Todos los derechos reservados SINK CREACIÓN DEL LAYOUT 11 •El Sink es usado como punto de salida para los Flowitems. • Los FlowItems solo pueden salir del modelo a través de un Sink. • La última oportunidad para almacenar información de los FlowItems es en el OnEntry trigger del Sink.

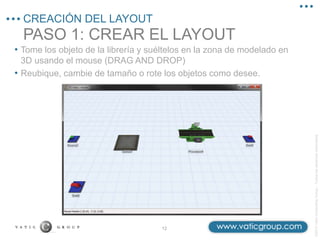

- 12. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 1: CREAREL LAYOUT CREACIÓN DEL LAYOUT 12 • Tome los objeto de la librería y suéltelos en la zona de modelado en 3D usando el mouse (DRAG AND DROP) • Reubique, cambie de tamaño o rote los objetos como desee.

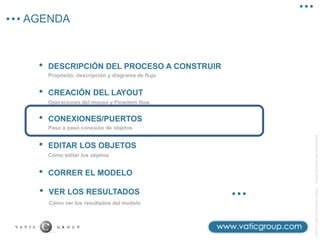

- 13. AGENDA ©2013 Vatic Consulting Group – Todos los derechos reservados • CREACIÓN DELLAYOUT Operaciones del mouse y Flowitem flow • DESCRIPCIÓN DEL PROCESO A CONSTRUIR Propósito, descripción y diagrama de flujo • CONEXIONES/PUERTOS Paso a paso conexión de objetos • EDITAR LOS OBJETOS Cómo editar los objetos • CORRER EL MODELO Cómo ver los resultados del modelo • VER LOS RESULTADOS

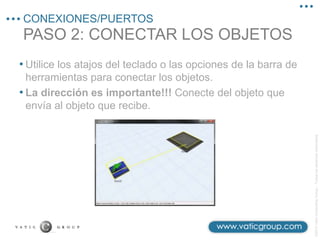

- 14. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 2: CONECTARLOS OBJETOS CONEXIONES/PUERTOS • Utilice los atajos del teclado o las opciones de la barra de herramientas para conectar los objetos. • La dirección es importante!!! Conecte del objeto que envía al objeto que recibe.

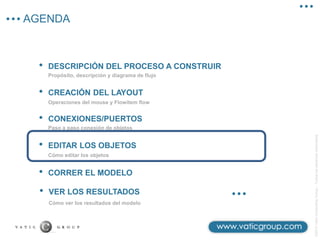

- 15. AGENDA ©2013 Vatic Consulting Group – Todos los derechos reservados • CREACIÓN DELLAYOUT Operaciones del mouse y Flowitem flow • DESCRIPCIÓN DEL PROCESO A CONSTRUIR Propósito, descripción y diagrama de flujo • CONEXIONES/PUERTOS Paso a paso conexión de objetos • EDITAR LOS OBJETOS Cómo editar los objetos • CORRER EL MODELO Cómo ver los resultados del modelo • VER LOS RESULTADOS

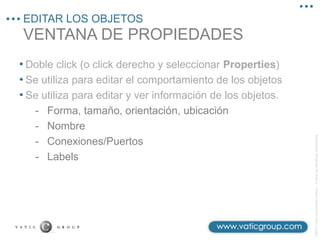

- 16. ©2013 Vatic Consulting Group – Todos los derechos reservados VENTANA DE PROPIEDADES EDITARLOS OBJETOS • Doble click (o click derecho y seleccionar Properties) • Se utiliza para editar el comportamiento de los objetos • Se utiliza para editar y ver información de los objetos. - Forma, tamaño, orientación, ubicación - Nombre - Conexiones/Puertos - Labels

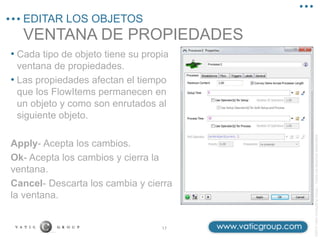

- 17. ©2013 Vatic Consulting Group – Todos los derechos reservados VENTANA DE PROPIEDADES EDITARLOS OBJETOS 17 • Cada tipo de objeto tiene su propia ventana de propiedades. • Las propiedades afectan el tiempo que los FlowItems permanecen en un objeto y como son enrutados al siguiente objeto. Apply- Acepta los cambios. Ok- Acepta los cambios y cierra la ventana. Cancel- Descarta los cambia y cierra la ventana.

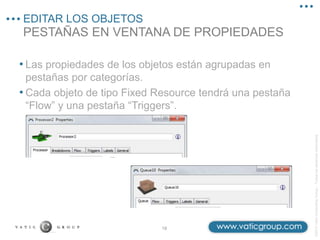

- 18. ©2013 Vatic Consulting Group – Todos los derechos reservados PESTAÑAS EN VENTANADE PROPIEDADES EDITAR LOS OBJETOS 18 • Las propiedades de los objetos están agrupadas en pestañas por categorías. • Cada objeto de tipo Fixed Resource tendrá una pestaña “Flow” y una pestaña “Triggers”.

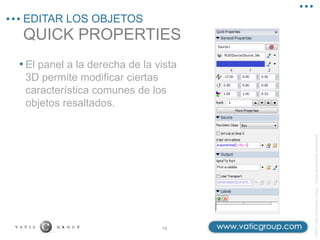

- 19. ©2013 Vatic Consulting Group – Todos los derechos reservados QUICK PROPERTIES EDITAR LOSOBJETOS 19 • El panel a la derecha de la vista 3D permite modificar ciertas característica comunes de los objetos resaltados.

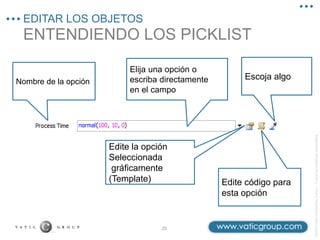

- 20. ©2013 Vatic Consulting Group – Todos los derechos reservados ENTENDIENDO LOS PICKLIST EDITARLOS OBJETOS 20 Elija una opción o escriba directamente en el campo Edite la opción Seleccionada gráficamente (Template) Edite código para esta opción Nombre de la opción Escoja algo

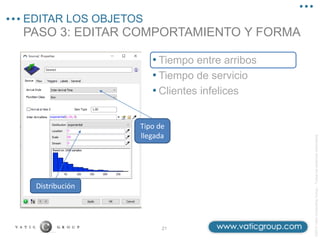

- 21. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 3: EDITARCOMPORTAMIENTO Y FORMA EDITAR LOS OBJETOS 21 • Tiempo entre arribos • Tiempo de servicio • Clientes infelices Tipo de llegada Distribución

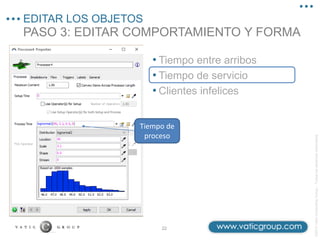

- 22. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 3: EDITARCOMPORTAMIENTO Y FORMA EDITAR LOS OBJETOS 22 • Tiempo entre arribos • Tiempo de servicio • Clientes infelices Tiempo de proceso

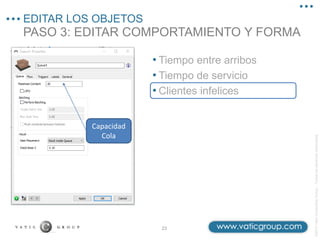

- 23. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 3: EDITARCOMPORTAMIENTO Y FORMA EDITAR LOS OBJETOS 23 • Tiempo entre arribos • Tiempo de servicio • Clientes infelices Capacidad Cola

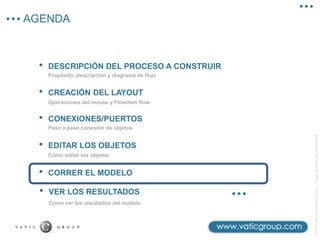

- 24. AGENDA ©2013 Vatic Consulting Group – Todos los derechos reservados • CREACIÓN DELLAYOUT Operaciones del mouse y Flowitem flow • DESCRIPCIÓN DEL PROCESO A CONSTRUIR Propósito, descripción y diagrama de flujo • CONEXIONES/PUERTOS Paso a paso conexión de objetos • EDITAR LOS OBJETOS Cómo editar los objetos • CORRER EL MODELO Cómo ver los resultados del modelo • VER LOS RESULTADOS

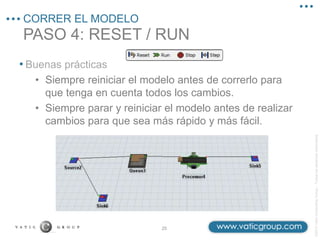

- 25. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 4: RESET/ RUN CORRER EL MODELO • Buenas prácticas • Siempre reiniciar el modelo antes de correrlo para que tenga en cuenta todos los cambios. • Siempre parar y reiniciar el modelo antes de realizar cambios para que sea más rápido y más fácil. 25

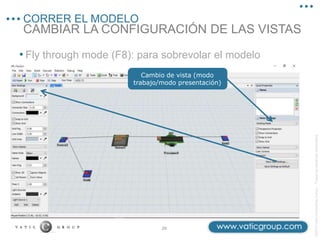

- 26. ©2013 Vatic Consulting Group – Todos los derechos reservados CAMBIAR LA CONFIGURACIÓNDE LAS VISTAS CORRER EL MODELO • Fly through mode (F8): para sobrevolar el modelo 26 Cambio de vista (modo trabajo/modo presentación)

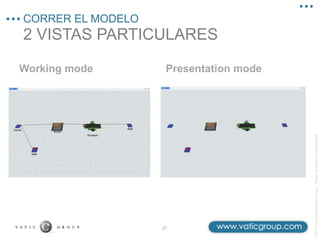

- 27. ©2013 Vatic Consulting Group – Todos los derechos reservados 2 VISTAS PARTICULARES CORREREL MODELO Working mode Presentation mode 27
- 28. AGENDA ©2013 Vatic Consulting Group – Todos los derechos reservados • CREACIÓN DELLAYOUT Operaciones del mouse y Flowitem flow • DESCRIPCIÓN DEL PROCESO A CONSTRUIR Propósito, descripción y diagrama de flujo • CONEXIONES/PUERTOS Paso a paso conexión de objetos • EDITAR LOS OBJETOS Cómo editar los objetos • CORRER EL MODELO Cómo ver los resultados del modelo • VER LOS RESULTADOS

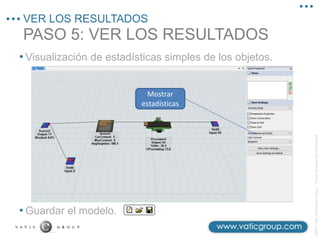

- 29. ©2013 Vatic Consulting Group – Todos los derechos reservados PASO 5: VERLOS RESULTADOS VER LOS RESULTADOS • Visualización de estadísticas simples de los objetos. • Guardar el modelo. Mostrar estadísticas

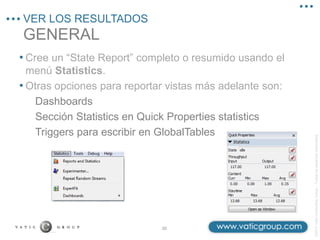

- 30. ©2013 Vatic Consulting Group – Todos los derechos reservados GENERAL VER LOS RESULTADOS 30 •Cree un “State Report” completo o resumido usando el menú Statistics. • Otras opciones para reportar vistas más adelante son: Dashboards Sección Statistics en Quick Properties statistics Triggers para escribir en GlobalTables

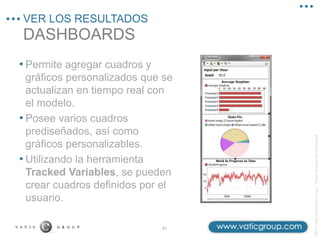

- 31. ©2013 Vatic Consulting Group – Todos los derechos reservados DASHBOARDS VER LOS RESULTADOS 31 •Permite agregar cuadros y gráficos personalizados que se actualizan en tiempo real con el modelo. • Posee varios cuadros prediseñados, así como gráficos personalizables. • Utilizando la herramienta Tracked Variables, se pueden crear cuadros definidos por el usuario.

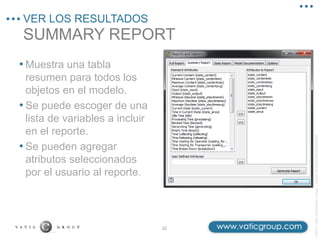

- 32. ©2013 Vatic Consulting Group – Todos los derechos reservados SUMMARY REPORT VER LOSRESULTADOS 32 • Muestra una tabla resumen para todos los objetos en el modelo. • Se puede escoger de una lista de variables a incluir en el reporte. • Se pueden agregar atributos seleccionados por el usuario al reporte.
- 33.

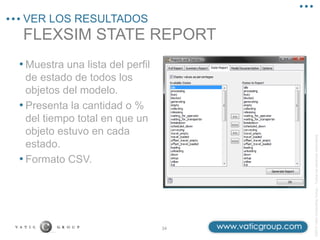

- 34. ©2013 Vatic Consulting Group – Todos los derechos reservados FLEXSIM STATE REPORT VERLOS RESULTADOS 34 • Muestra una lista del perfil de estado de todos los objetos del modelo. • Presenta la cantidad o % del tiempo total en que un objeto estuvo en cada estado. • Formato CSV.
- 35.

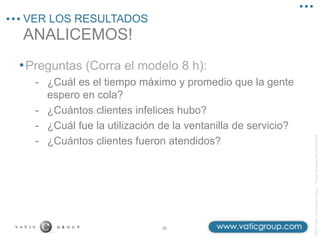

- 36. ©2013 Vatic Consulting Group – Todos los derechos reservados ANALICEMOS! VER LOS RESULTADOS 36 •Preguntas(Corra el modelo 8 h): - ¿Cuál es el tiempo máximo y promedio que la gente espero en cola? - ¿Cuántos clientes infelices hubo? - ¿Cuál fue la utilización de la ventanilla de servicio? - ¿Cuántos clientes fueron atendidos?
