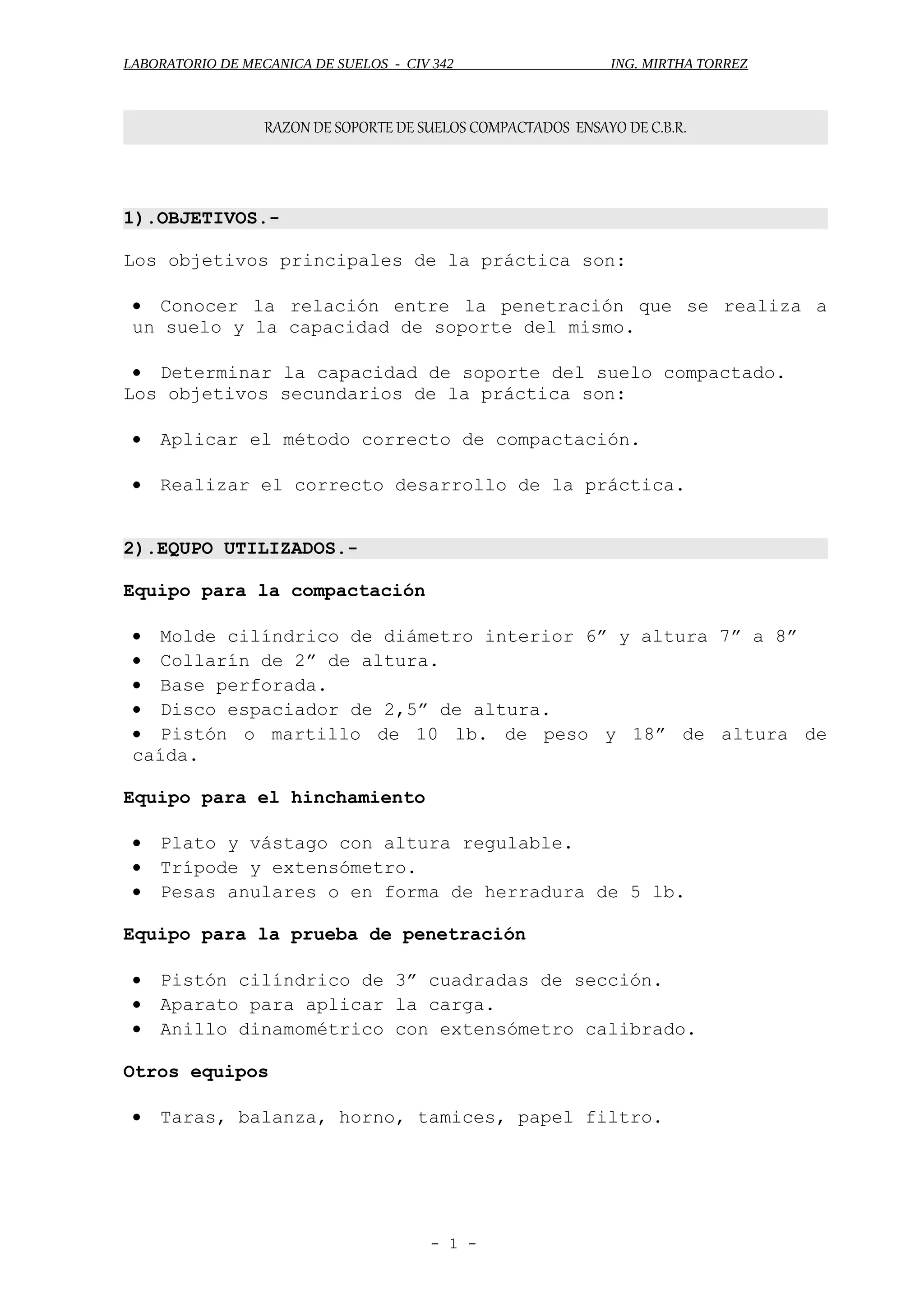

LABORATORIO DE MECANICA DE SUELOS - CIV 342 ING. MIRTHA TORREZ
RAZON DE SOPORTE DE SUELOS COMPACTADOS ENSAYO DE C.B.R.
1).OBJETIVOS.-
Los objetivos principales de la práctica son:
• Conocer la relación entre la penetración que se realiza a
un suelo y la capacidad de soporte del mismo.
• Determinar la capacidad de soporte del suelo compactado.
Los objetivos secundarios de la práctica son:
• Aplicar el método correcto de compactación.
• Realizar el correcto desarrollo de la práctica.
2).EQUPO UTILIZADOS.-
Equipo para la compactación
• Molde cilíndrico de diámetro interior 6” y altura 7” a 8”
• Collarín de 2” de altura.
• Base perforada.
• Disco espaciador de 2,5” de altura.
• Pistón o martillo de 10 lb. de peso y 18” de altura de
caída.
Equipo para el hinchamiento
• Plato y vástago con altura regulable.
• Trípode y extensómetro.
• Pesas anulares o en forma de herradura de 5 lb.
Equipo para la prueba de penetración
• Pistón cilíndrico de 3” cuadradas de sección.
• Aparato para aplicar la carga.
• Anillo dinamométrico con extensómetro calibrado.
Otros equipos
• Taras, balanza, horno, tamices, papel filtro.
- 1 -

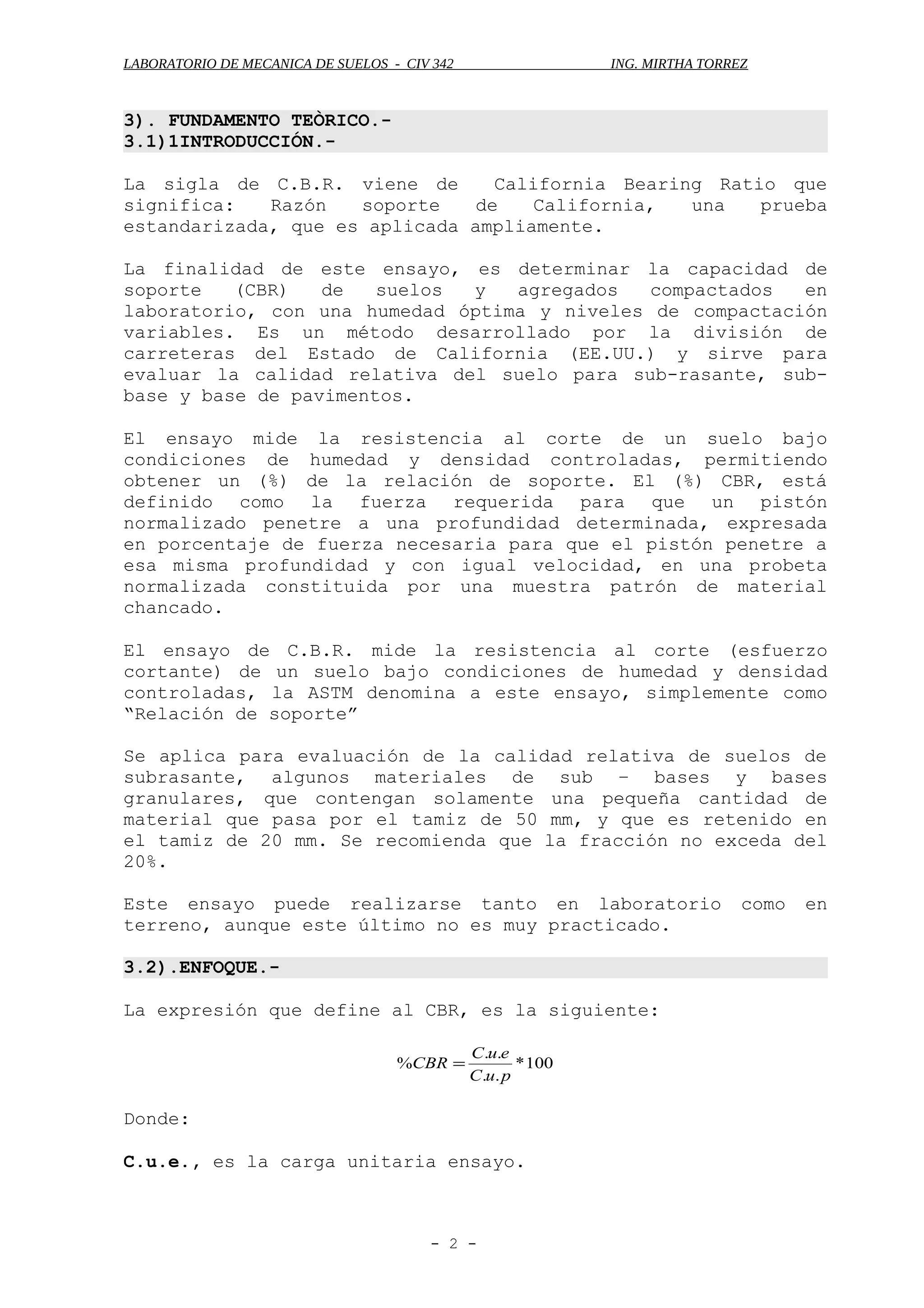

3). FUNDAMENTO TEÒRICO.-
3.1)1INTRODUCCIÓN.-
La sigla de C.B.R. viene de California Bearing Ratio que
significa: Razón soporte de California, una prueba
estandarizada, que es aplicada ampliamente.
La finalidad de este ensayo, es determinar la capacidad de
soporte (CBR) de suelos y agregados compactados en
laboratorio, con una humedad óptima y niveles de compactación
variables. Es un método desarrollado por la división de
carreteras del Estado de California (EE.UU.) y sirve para
evaluar la calidad relativa del suelo para sub-rasante, sub-
base y base de pavimentos.
El ensayo mide la resistencia al corte de un suelo bajo
condiciones de humedad y densidad controladas, permitiendo
obtener un (%) de la relación de soporte. El (%) CBR, está
definido como la fuerza requerida para que un pistón
normalizado penetre a una profundidad determinada, expresada
en porcentaje de fuerza necesaria para que el pistón penetre a
esa misma profundidad y con igual velocidad, en una probeta
normalizada constituida por una muestra patrón de material
chancado.
El ensayo de C.B.R. mide la resistencia al corte (esfuerzo
cortante) de un suelo bajo condiciones de humedad y densidad
controladas, la ASTM denomina a este ensayo, simplemente como
“Relación de soporte”
Se aplica para evaluación de la calidad relativa de suelos de
subrasante, algunos materiales de sub – bases y bases
granulares, que contengan solamente una pequeña cantidad de
material que pasa por el tamiz de 50 mm, y que es retenido en
el tamiz de 20 mm. Se recomienda que la fracción no exceda del
20%.
Este ensayo puede realizarse tanto en laboratorio como en
terreno, aunque este último no es muy practicado.
3.2).ENFOQUE.-
La expresión que define al CBR, es la siguiente:
100*
..
..
%
puC
euC
CBR =
Donde:
C.u.e., es la carga unitaria ensayo.
- 2 -

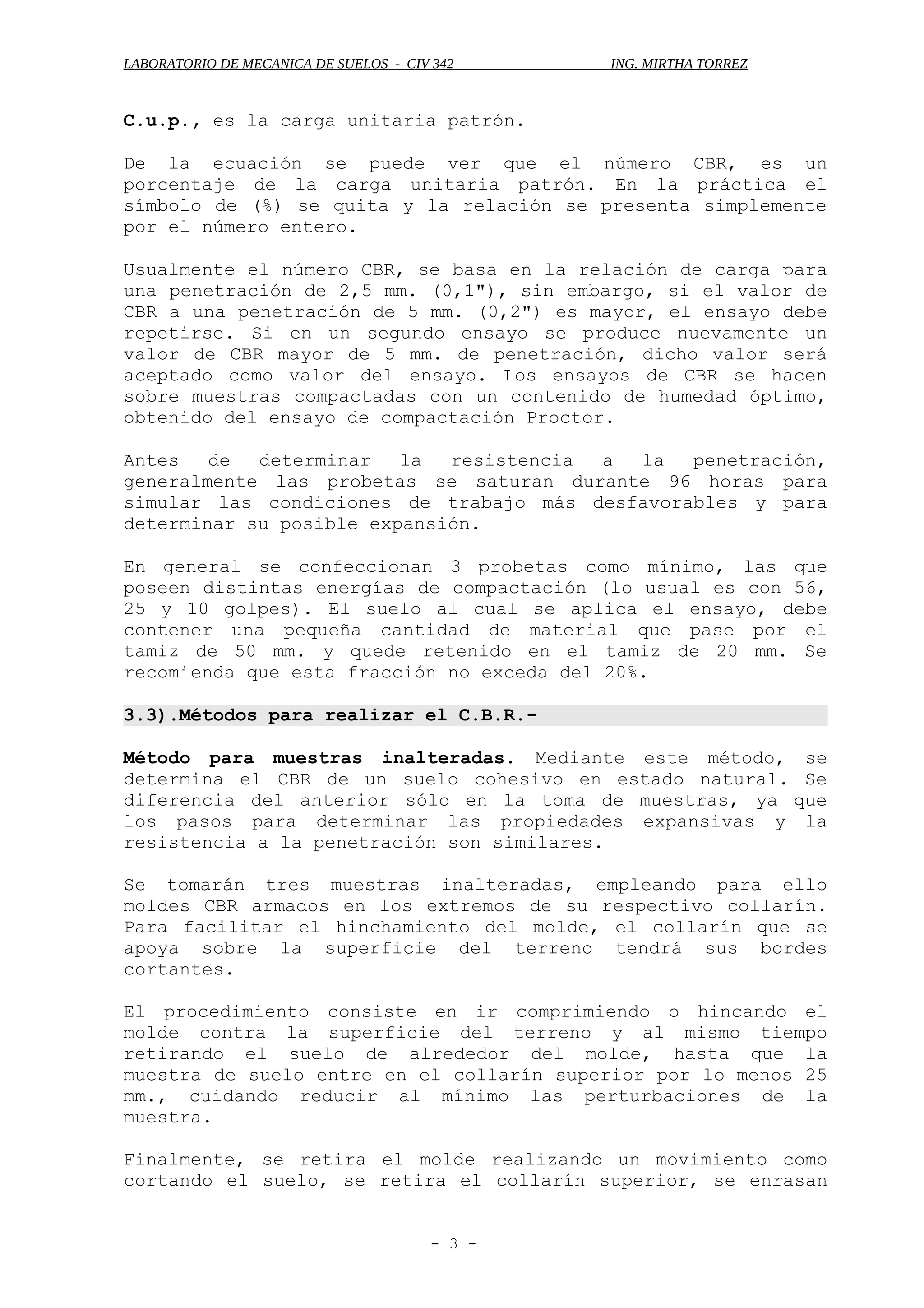

C.u.p., es la carga unitaria patrón.
De la ecuación se puede ver que el número CBR, es un
porcentaje de la carga unitaria patrón. En la práctica el
símbolo de (%) se quita y la relación se presenta simplemente
por el número entero.
Usualmente el número CBR, se basa en la relación de carga para
una penetración de 2,5 mm. (0,1"), sin embargo, si el valor de
CBR a una penetración de 5 mm. (0,2") es mayor, el ensayo debe
repetirse. Si en un segundo ensayo se produce nuevamente un
valor de CBR mayor de 5 mm. de penetración, dicho valor será
aceptado como valor del ensayo. Los ensayos de CBR se hacen
sobre muestras compactadas con un contenido de humedad óptimo,
obtenido del ensayo de compactación Proctor.
Antes de determinar la resistencia a la penetración,
generalmente las probetas se saturan durante 96 horas para
simular las condiciones de trabajo más desfavorables y para
determinar su posible expansión.
En general se confeccionan 3 probetas como mínimo, las que
poseen distintas energías de compactación (lo usual es con 56,
25 y 10 golpes). El suelo al cual se aplica el ensayo, debe
contener una pequeña cantidad de material que pase por el
tamiz de 50 mm. y quede retenido en el tamiz de 20 mm. Se
recomienda que esta fracción no exceda del 20%.
3.3).Métodos para realizar el C.B.R.-
Método para muestras inalteradas. Mediante este método, se
determina el CBR de un suelo cohesivo en estado natural. Se
diferencia del anterior sólo en la toma de muestras, ya que
los pasos para determinar las propiedades expansivas y la
resistencia a la penetración son similares.
Se tomarán tres muestras inalteradas, empleando para ello
moldes CBR armados en los extremos de su respectivo collarín.
Para facilitar el hinchamiento del molde, el collarín que se
apoya sobre la superficie del terreno tendrá sus bordes
cortantes.
El procedimiento consiste en ir comprimiendo o hincando el
molde contra la superficie del terreno y al mismo tiempo
retirando el suelo de alrededor del molde, hasta que la
muestra de suelo entre en el collarín superior por lo menos 25
mm., cuidando reducir al mínimo las perturbaciones de la
muestra.
Finalmente, se retira el molde realizando un movimiento como
cortando el suelo, se retira el collarín superior, se enrasan
- 3 -

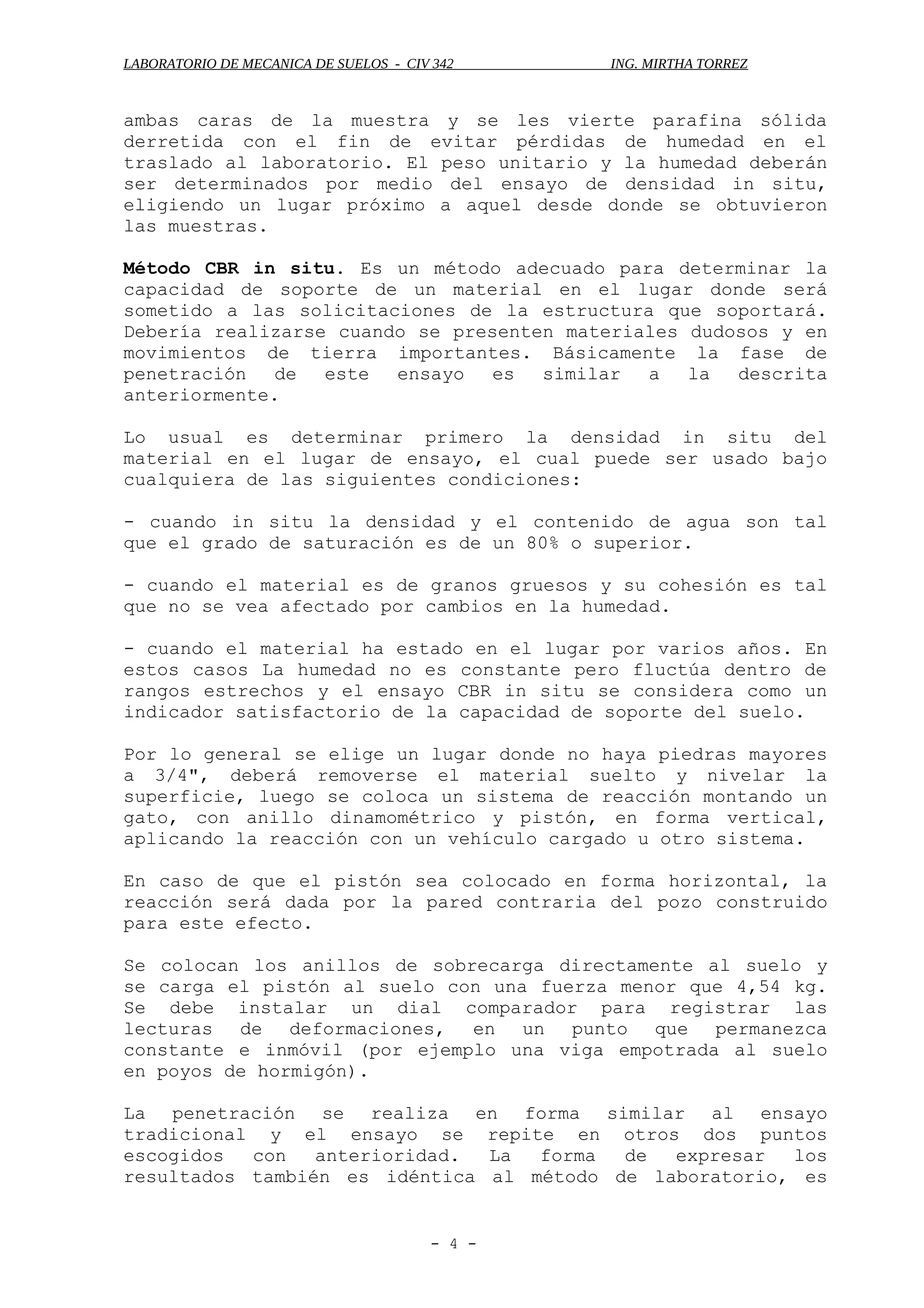

ambas caras de la muestra y se les vierte parafina sólida
derretida con el fin de evitar pérdidas de humedad en el
traslado al laboratorio. El peso unitario y la humedad deberán
ser determinados por medio del ensayo de densidad in situ,
eligiendo un lugar próximo a aquel desde donde se obtuvieron
las muestras.
Método CBR in situ. Es un método adecuado para determinar la
capacidad de soporte de un material en el lugar donde será
sometido a las solicitaciones de la estructura que soportará.
Debería realizarse cuando se presenten materiales dudosos y en
movimientos de tierra importantes. Básicamente la fase de
penetración de este ensayo es similar a la descrita
anteriormente.
Lo usual es determinar primero la densidad in situ del
material en el lugar de ensayo, el cual puede ser usado bajo
cualquiera de las siguientes condiciones:
- cuando in situ la densidad y el contenido de agua son tal
que el grado de saturación es de un 80% o superior.
- cuando el material es de granos gruesos y su cohesión es tal
que no se vea afectado por cambios en la humedad.
- cuando el material ha estado en el lugar por varios años. En
estos casos La humedad no es constante pero fluctúa dentro de
rangos estrechos y el ensayo CBR in situ se considera como un
indicador satisfactorio de la capacidad de soporte del suelo.
Por lo general se elige un lugar donde no haya piedras mayores
a 3/4", deberá removerse el material suelto y nivelar la
superficie, luego se coloca un sistema de reacción montando un
gato, con anillo dinamométrico y pistón, en forma vertical,
aplicando la reacción con un vehículo cargado u otro sistema.
En caso de que el pistón sea colocado en forma horizontal, la
reacción será dada por la pared contraria del pozo construido
para este efecto.
Se colocan los anillos de sobrecarga directamente al suelo y
se carga el pistón al suelo con una fuerza menor que 4,54 kg.
Se debe instalar un dial comparador para registrar las
lecturas de deformaciones, en un punto que permanezca
constante e inmóvil (por ejemplo una viga empotrada al suelo
en poyos de hormigón).
La penetración se realiza en forma similar al ensayo
tradicional y el ensayo se repite en otros dos puntos
escogidos con anterioridad. La forma de expresar los
resultados también es idéntica al método de laboratorio, es

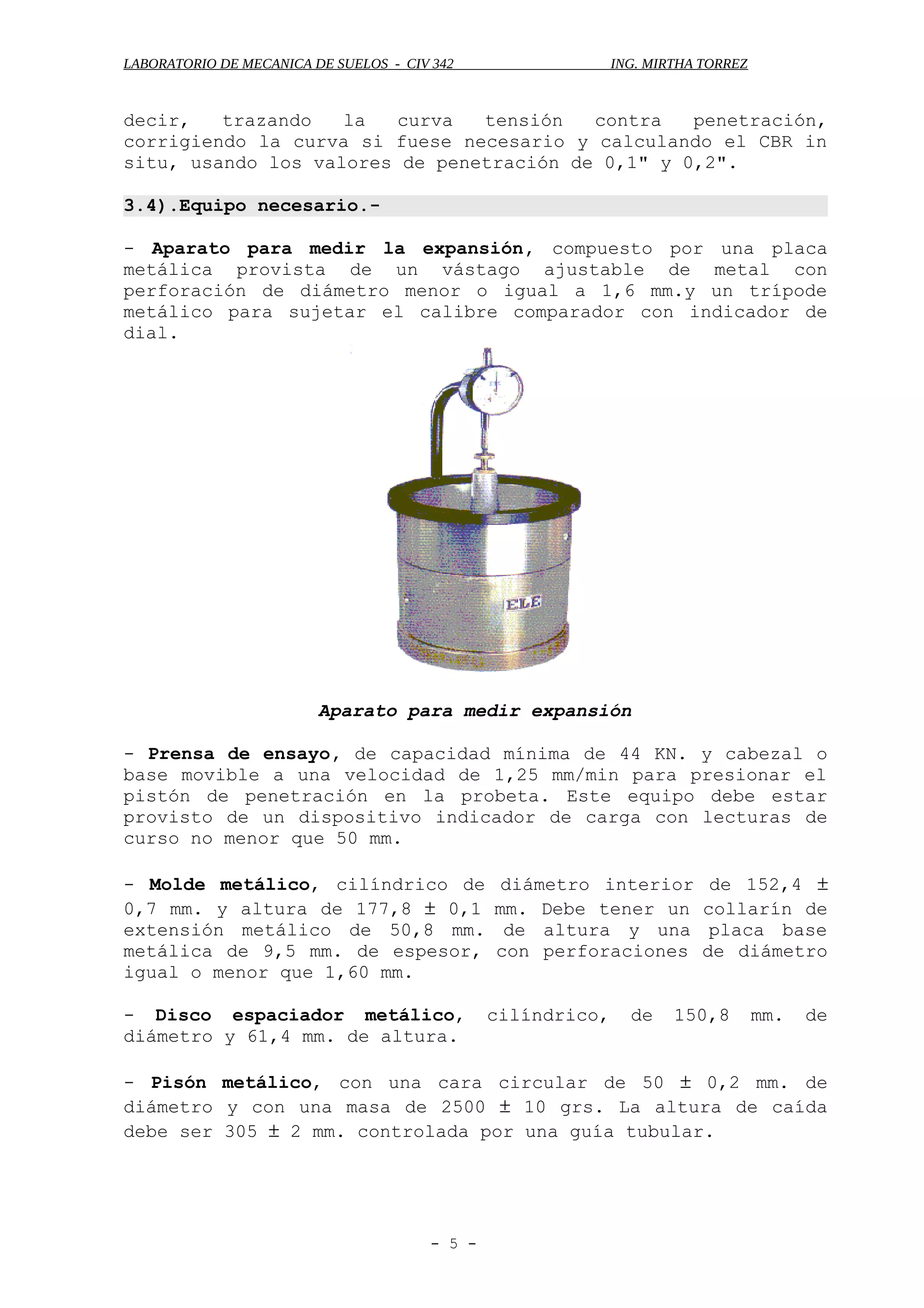

- 4 -

decir, trazando la curva tensión contra penetración,
corrigiendo la curva si fuese necesario y calculando el CBR in
situ, usando los valores de penetración de 0,1" y 0,2".
3.4).Equipo necesario.-
- Aparato para medir la expansión, compuesto por una placa
metálica provista de un vástago ajustable de metal con
perforación de diámetro menor o igual a 1,6 mm.y un trípode
metálico para sujetar el calibre comparador con indicador de
dial.
Aparato para medir expansión
- Prensa de ensayo, de capacidad mínima de 44 KN. y cabezal o
base movible a una velocidad de 1,25 mm/min para presionar el
pistón de penetración en la probeta. Este equipo debe estar
provisto de un dispositivo indicador de carga con lecturas de
curso no menor que 50 mm.
- Molde metálico, cilíndrico de diámetro interior de 152,4 ±
0,7 mm. y altura de 177,8 ± 0,1 mm. Debe tener un collarín de
extensión metálico de 50,8 mm. de altura y una placa base
metálica de 9,5 mm. de espesor, con perforaciones de diámetro
igual o menor que 1,60 mm.
- Disco espaciador metálico, cilíndrico, de 150,8 mm. de
diámetro y 61,4 mm. de altura.
- Pisón metálico, con una cara circular de 50 ± 0,2 mm. de
diámetro y con una masa de 2500 ± 10 grs. La altura de caída
debe ser 305 ± 2 mm. controlada por una guía tubular.
- 5 -

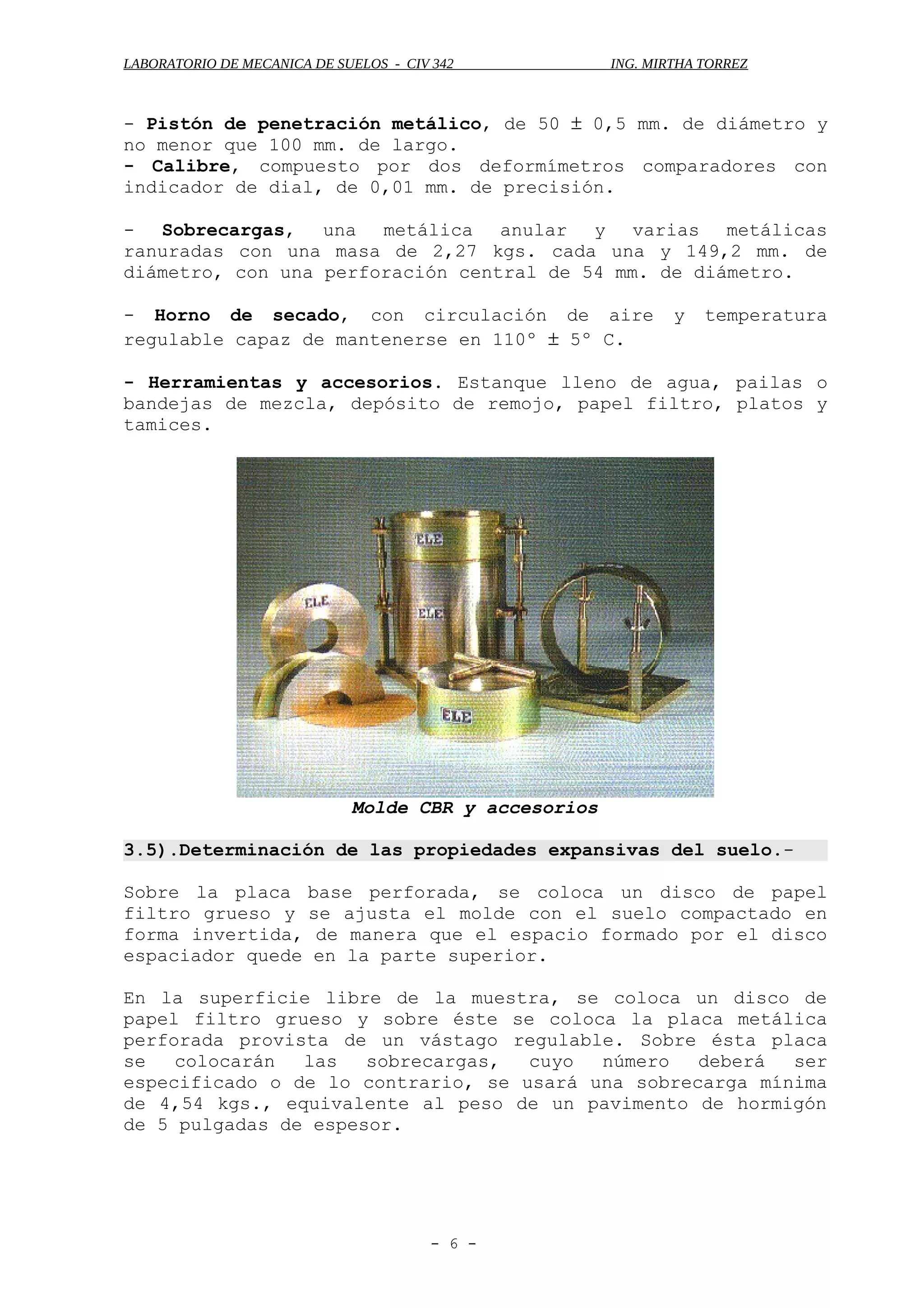

- Pistón de penetración metálico, de 50 ± 0,5 mm. de diámetro y
no menor que 100 mm. de largo.
- Calibre, compuesto por dos deformímetros comparadores con
indicador de dial, de 0,01 mm. de precisión.
- Sobrecargas, una metálica anular y varias metálicas
ranuradas con una masa de 2,27 kgs. cada una y 149,2 mm. de
diámetro, con una perforación central de 54 mm. de diámetro.
- Horno de secado, con circulación de aire y temperatura
regulable capaz de mantenerse en 110º ± 5º C.
- Herramientas y accesorios. Estanque lleno de agua, pailas o
bandejas de mezcla, depósito de remojo, papel filtro, platos y
tamices.
Molde CBR y accesorios
3.5).Determinación de las propiedades expansivas del suelo.-
Sobre la placa base perforada, se coloca un disco de papel
filtro grueso y se ajusta el molde con el suelo compactado en
forma invertida, de manera que el espacio formado por el disco
espaciador quede en la parte superior.
En la superficie libre de la muestra, se coloca un disco de
papel filtro grueso y sobre éste se coloca la placa metálica
perforada provista de un vástago regulable. Sobre ésta placa
se colocarán las sobrecargas, cuyo número deberá ser
especificado o de lo contrario, se usará una sobrecarga mínima
de 4,54 kgs., equivalente al peso de un pavimento de hormigón
de 5 pulgadas de espesor.
- 6 -

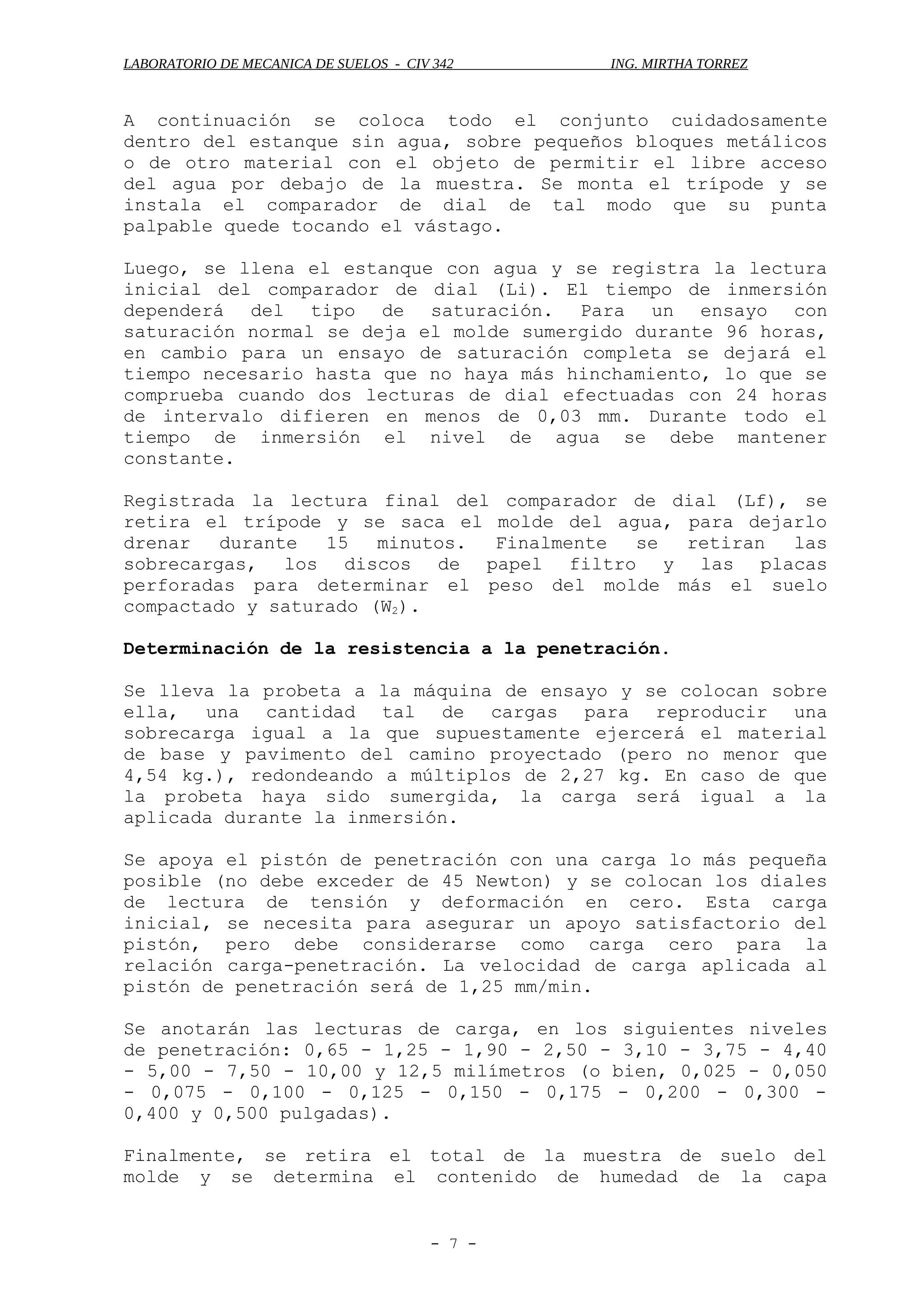

A continuación se coloca todo el conjunto cuidadosamente
dentro del estanque sin agua, sobre pequeños bloques metálicos
o de otro material con el objeto de permitir el libre acceso
del agua por debajo de la muestra. Se monta el trípode y se
instala el comparador de dial de tal modo que su punta
palpable quede tocando el vástago.
Luego, se llena el estanque con agua y se registra la lectura
inicial del comparador de dial (Li). El tiempo de inmersión
dependerá del tipo de saturación. Para un ensayo con
saturación normal se deja el molde sumergido durante 96 horas,
en cambio para un ensayo de saturación completa se dejará el
tiempo necesario hasta que no haya más hinchamiento, lo que se
comprueba cuando dos lecturas de dial efectuadas con 24 horas
de intervalo difieren en menos de 0,03 mm. Durante todo el
tiempo de inmersión el nivel de agua se debe mantener
constante.
Registrada la lectura final del comparador de dial (Lf), se
retira el trípode y se saca el molde del agua, para dejarlo
drenar durante 15 minutos. Finalmente se retiran las
sobrecargas, los discos de papel filtro y las placas
perforadas para determinar el peso del molde más el suelo
compactado y saturado (W2).
Determinación de la resistencia a la penetración.
Se lleva la probeta a la máquina de ensayo y se colocan sobre
ella, una cantidad tal de cargas para reproducir una
sobrecarga igual a la que supuestamente ejercerá el material
de base y pavimento del camino proyectado (pero no menor que
4,54 kg.), redondeando a múltiplos de 2,27 kg. En caso de que
la probeta haya sido sumergida, la carga será igual a la
aplicada durante la inmersión.
Se apoya el pistón de penetración con una carga lo más pequeña
posible (no debe exceder de 45 Newton) y se colocan los diales
de lectura de tensión y deformación en cero. Esta carga
inicial, se necesita para asegurar un apoyo satisfactorio del
pistón, pero debe considerarse como carga cero para la
relación carga-penetración. La velocidad de carga aplicada al
pistón de penetración será de 1,25 mm/min.
Se anotarán las lecturas de carga, en los siguientes niveles
de penetración: 0,65 - 1,25 - 1,90 - 2,50 - 3,10 - 3,75 - 4,40
- 5,00 - 7,50 - 10,00 y 12,5 milímetros (o bien, 0,025 - 0,050
- 0,075 - 0,100 - 0,125 - 0,150 - 0,175 - 0,200 - 0,300 -
0,400 y 0,500 pulgadas).
Finalmente, se retira el total de la muestra de suelo del
molde y se determina el contenido de humedad de la capa
- 7 -

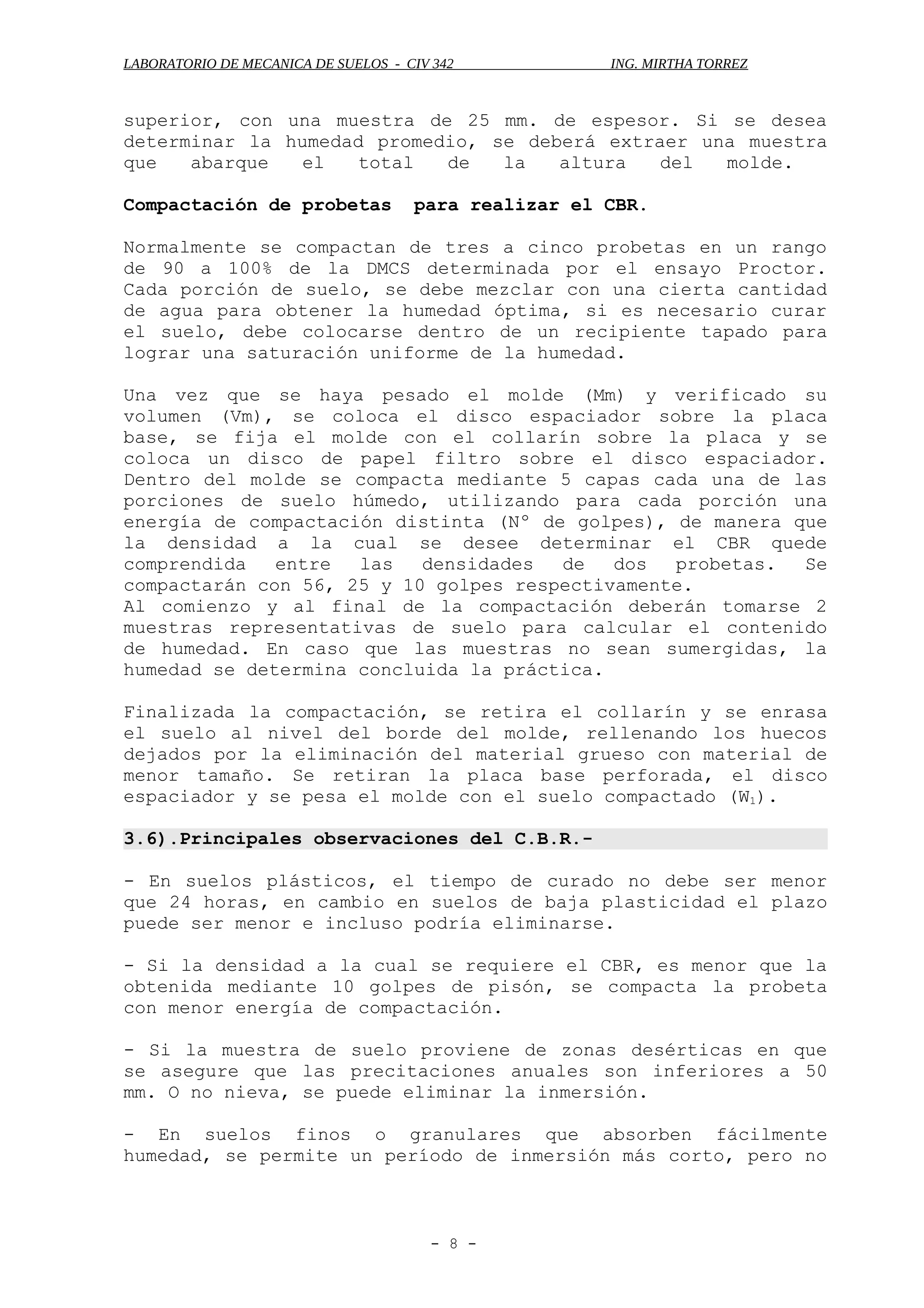

superior, con una muestra de 25 mm. de espesor. Si se desea
determinar la humedad promedio, se deberá extraer una muestra
que abarque el total de la altura del molde.
Compactación de probetas para realizar el CBR.
Normalmente se compactan de tres a cinco probetas en un rango
de 90 a 100% de la DMCS determinada por el ensayo Proctor.
Cada porción de suelo, se debe mezclar con una cierta cantidad
de agua para obtener la humedad óptima, si es necesario curar
el suelo, debe colocarse dentro de un recipiente tapado para
lograr una saturación uniforme de la humedad.
Una vez que se haya pesado el molde (Mm) y verificado su
volumen (Vm), se coloca el disco espaciador sobre la placa
base, se fija el molde con el collarín sobre la placa y se
coloca un disco de papel filtro sobre el disco espaciador.
Dentro del molde se compacta mediante 5 capas cada una de las
porciones de suelo húmedo, utilizando para cada porción una
energía de compactación distinta (Nº de golpes), de manera que
la densidad a la cual se desee determinar el CBR quede
comprendida entre las densidades de dos probetas. Se
compactarán con 56, 25 y 10 golpes respectivamente.
Al comienzo y al final de la compactación deberán tomarse 2
muestras representativas de suelo para calcular el contenido
de humedad. En caso que las muestras no sean sumergidas, la
humedad se determina concluida la práctica.
Finalizada la compactación, se retira el collarín y se enrasa
el suelo al nivel del borde del molde, rellenando los huecos
dejados por la eliminación del material grueso con material de
menor tamaño. Se retiran la placa base perforada, el disco
espaciador y se pesa el molde con el suelo compactado (W1).
3.6).Principales observaciones del C.B.R.-
- En suelos plásticos, el tiempo de curado no debe ser menor
que 24 horas, en cambio en suelos de baja plasticidad el plazo
puede ser menor e incluso podría eliminarse.
- Si la densidad a la cual se requiere el CBR, es menor que la
obtenida mediante 10 golpes de pisón, se compacta la probeta
con menor energía de compactación.
- Si la muestra de suelo proviene de zonas desérticas en que
se asegure que las precitaciones anuales son inferiores a 50
mm. O no nieva, se puede eliminar la inmersión.
- En suelos finos o granulares que absorben fácilmente
humedad, se permite un período de inmersión más corto, pero no
- 8 -

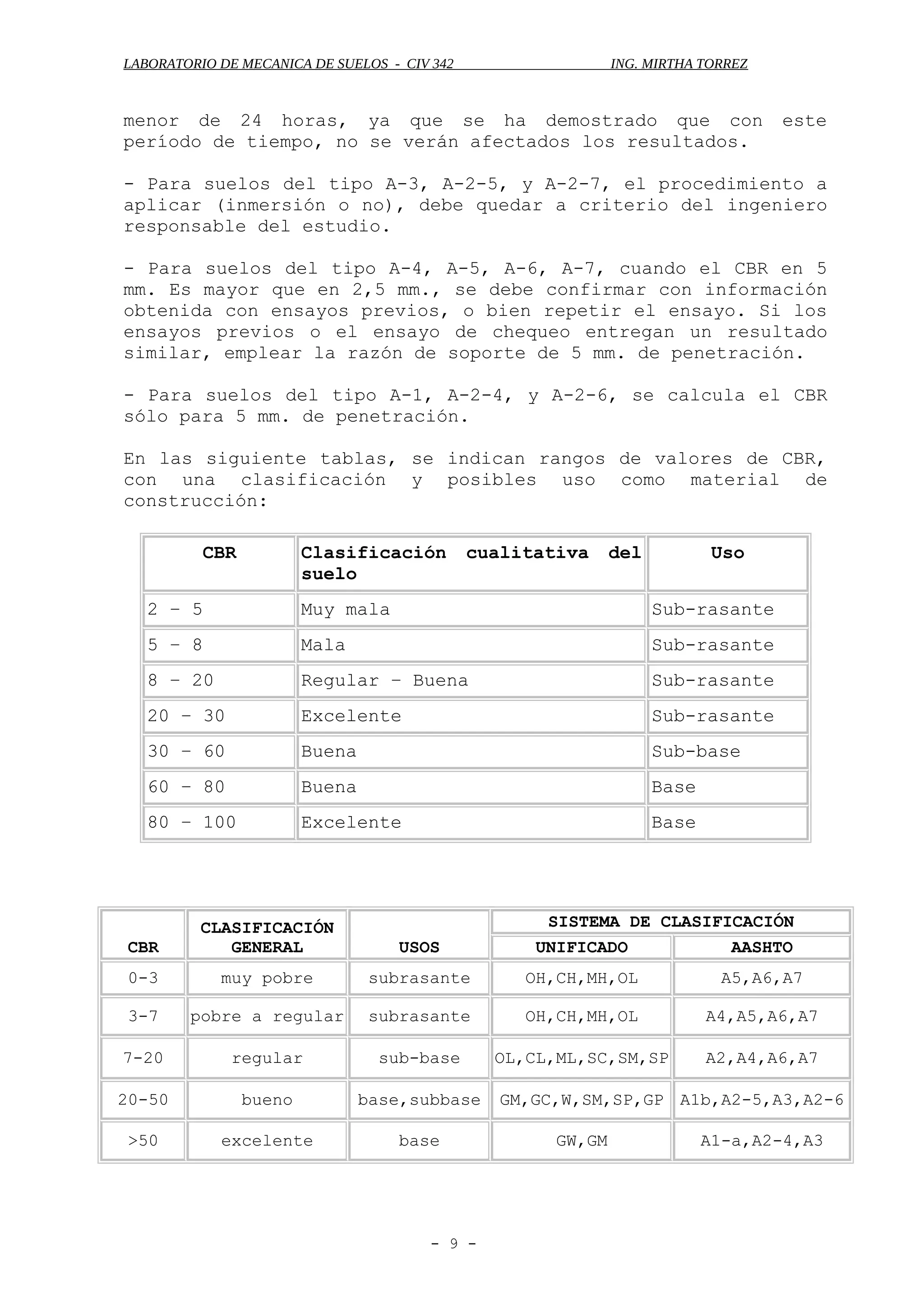

menor de 24 horas, ya que se ha demostrado que con este
período de tiempo, no se verán afectados los resultados.
- Para suelos del tipo A-3, A-2-5, y A-2-7, el procedimiento a
aplicar (inmersión o no), debe quedar a criterio del ingeniero
responsable del estudio.
- Para suelos del tipo A-4, A-5, A-6, A-7, cuando el CBR en 5
mm. Es mayor que en 2,5 mm., se debe confirmar con información
obtenida con ensayos previos, o bien repetir el ensayo. Si los
ensayos previos o el ensayo de chequeo entregan un resultado
similar, emplear la razón de soporte de 5 mm. de penetración.
- Para suelos del tipo A-1, A-2-4, y A-2-6, se calcula el CBR
sólo para 5 mm. de penetración.
En las siguiente tablas, se indican rangos de valores de CBR,
con una clasificación y posibles uso como material de
construcción:
CBR Clasificación cualitativa del
suelo
Uso
2 – 5 Muy mala Sub-rasante
5 – 8 Mala Sub-rasante
8 – 20 Regular – Buena Sub-rasante
20 – 30 Excelente Sub-rasante
30 – 60 Buena Sub-base
60 – 80 Buena Base
80 – 100 Excelente Base
CBR
CLASIFICACIÓN
GENERAL USOS
SISTEMA DE CLASIFICACIÓN
UNIFICADO AASHTO
0-3 muy pobre subrasante OH,CH,MH,OL A5,A6,A7
3-7 pobre a regular subrasante OH,CH,MH,OL A4,A5,A6,A7
7-20 regular sub-base OL,CL,ML,SC,SM,SP A2,A4,A6,A7
20-50 bueno base,subbase GM,GC,W,SM,SP,GP A1b,A2-5,A3,A2-6
>50 excelente base GW,GM A1-a,A2-4,A3
- 9 -

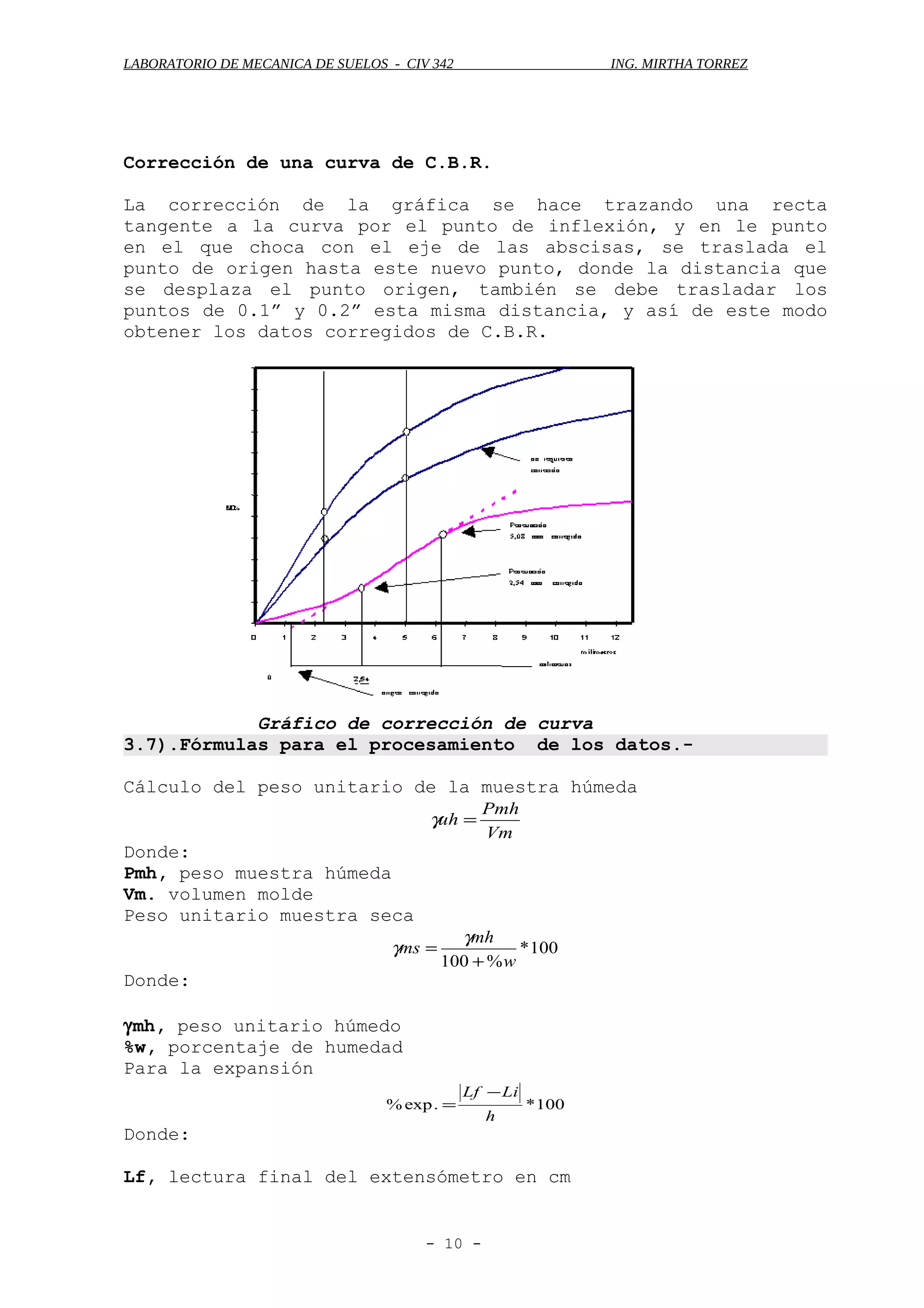

Corrección de una curva de C.B.R.
La corrección de la gráfica se hace trazando una recta
tangente a la curva por el punto de inflexión, y en le punto
en el que choca con el eje de las abscisas, se traslada el
punto de origen hasta este nuevo punto, donde la distancia que
se desplaza el punto origen, también se debe trasladar los
puntos de 0.1” y 0.2” esta misma distancia, y así de este modo
obtener los datos corregidos de C.B.R.
Gráfico de corrección de curva
3.7).Fórmulas para el procesamiento de los datos.-
Cálculo del peso unitario de la muestra húmeda
Vm
Pmh
uh =γ
Donde:
Pmh, peso muestra húmeda
Vm. volumen molde
Peso unitario muestra seca
100*
%100 w
mh
ms
+
=
γ
γ
Donde:
γmh, peso unitario húmedo
%w, porcentaje de humedad
Para la expansión
100*.exp%
h
LiLf −
=
Donde:
Lf, lectura final del extensómetro en cm
- 10 -

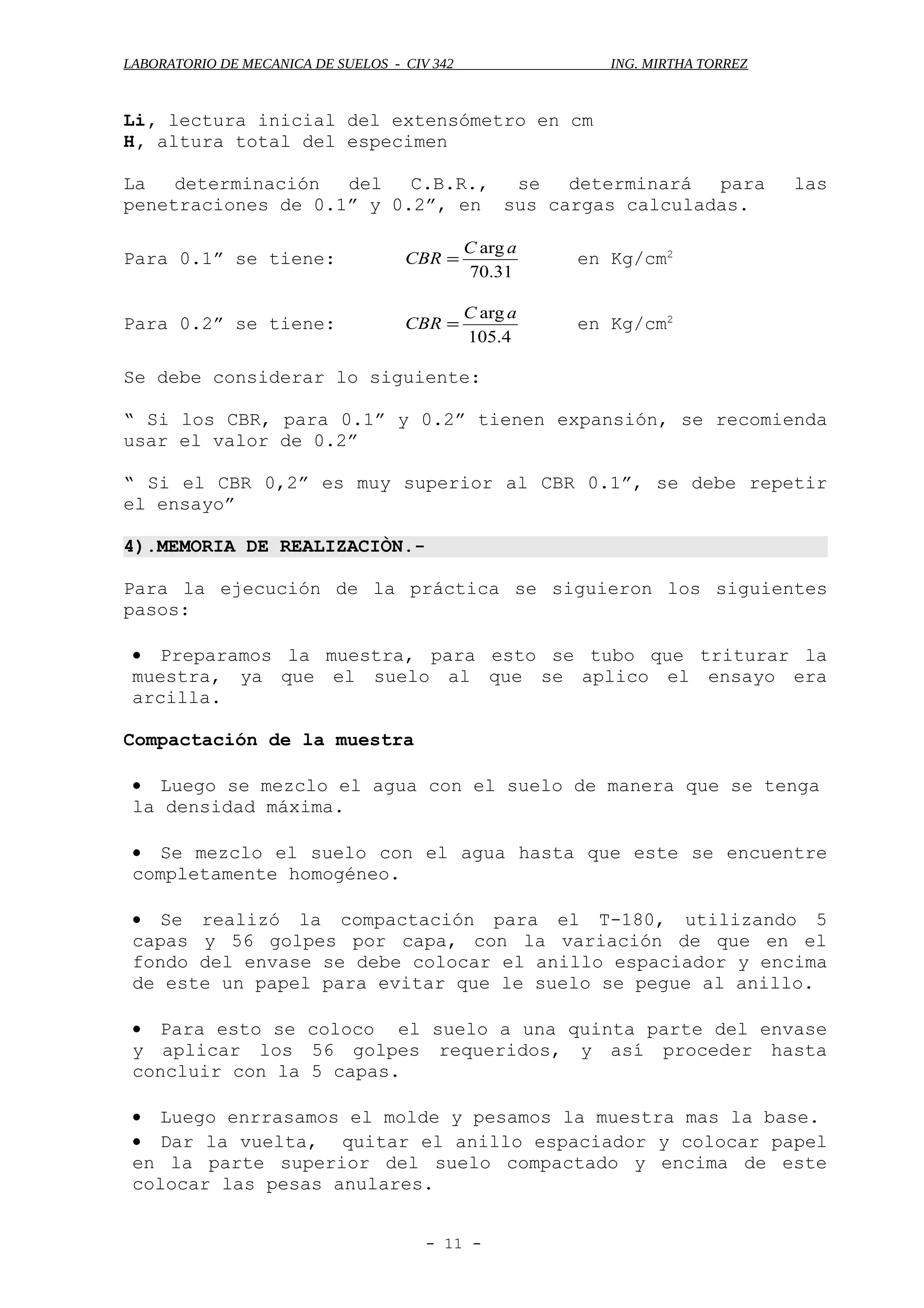

Li, lectura inicial del extensómetro en cm
H, altura total del especimen
La determinación del C.B.R., se determinará para las
penetraciones de 0.1” y 0.2”, en sus cargas calculadas.
Para 0.1” se tiene:
31.70
arg aC
CBR = en Kg/cm2
Para 0.2” se tiene:
4.105
arg aC
CBR = en Kg/cm2
Se debe considerar lo siguiente:
“ Si los CBR, para 0.1” y 0.2” tienen expansión, se recomienda
usar el valor de 0.2”
“ Si el CBR 0,2” es muy superior al CBR 0.1”, se debe repetir
el ensayo”
4).MEMORIA DE REALIZACIÒN.-
Para la ejecución de la práctica se siguieron los siguientes
pasos:
• Preparamos la muestra, para esto se tubo que triturar la
muestra, ya que el suelo al que se aplico el ensayo era
arcilla.
Compactación de la muestra
• Luego se mezclo el agua con el suelo de manera que se tenga
la densidad máxima.
• Se mezclo el suelo con el agua hasta que este se encuentre
completamente homogéneo.
• Se realizó la compactación para el T-180, utilizando 5
capas y 56 golpes por capa, con la variación de que en el
fondo del envase se debe colocar el anillo espaciador y encima
de este un papel para evitar que le suelo se pegue al anillo.
• Para esto se coloco el suelo a una quinta parte del envase
y aplicar los 56 golpes requeridos, y así proceder hasta
concluir con la 5 capas.
• Luego enrrasamos el molde y pesamos la muestra mas la base.
• Dar la vuelta, quitar el anillo espaciador y colocar papel
en la parte superior del suelo compactado y encima de este
colocar las pesas anulares.
- 11 -

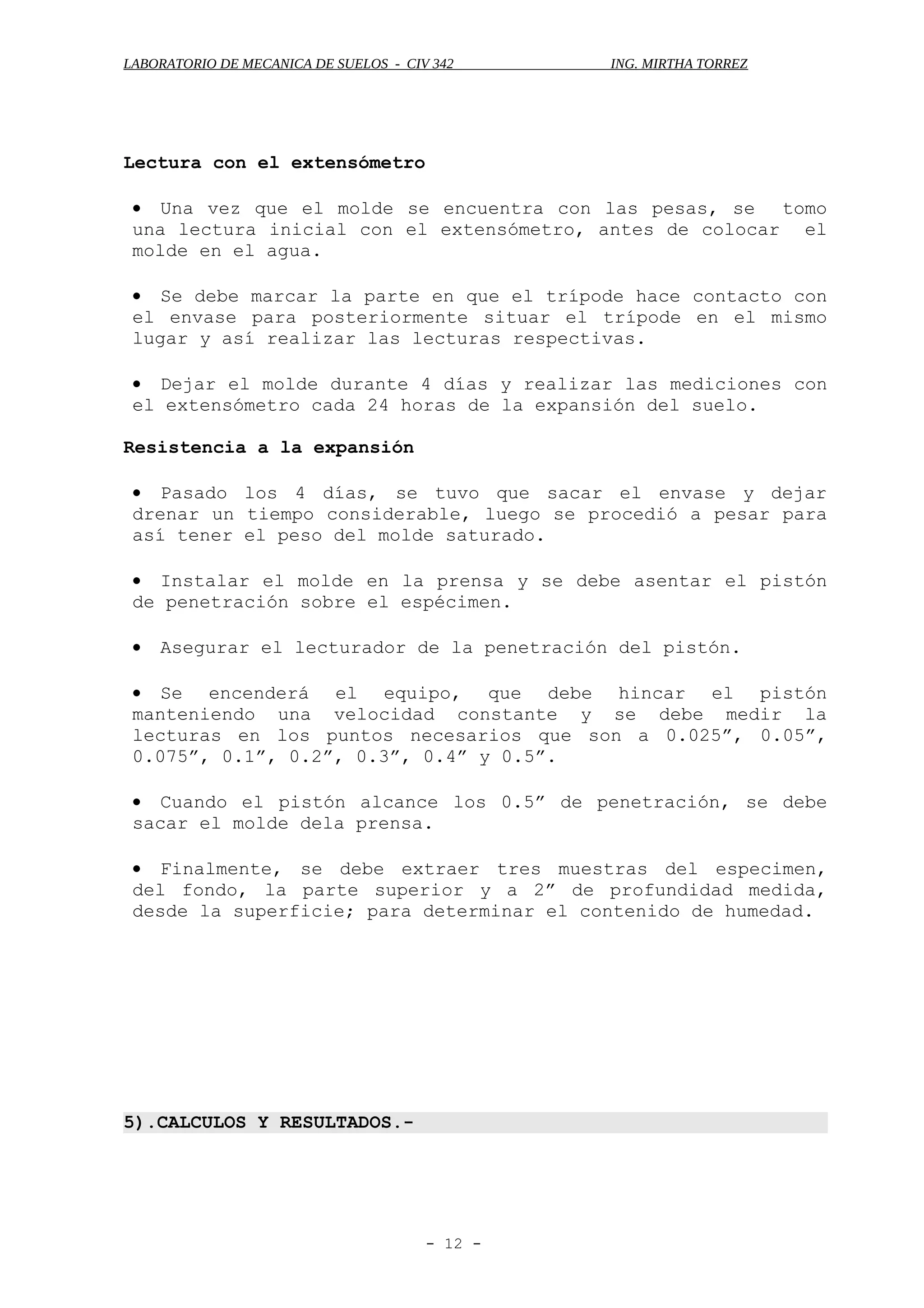

Lectura con el extensómetro
• Una vez que el molde se encuentra con las pesas, se tomo
una lectura inicial con el extensómetro, antes de colocar el
molde en el agua.
• Se debe marcar la parte en que el trípode hace contacto con
el envase para posteriormente situar el trípode en el mismo
lugar y así realizar las lecturas respectivas.
• Dejar el molde durante 4 días y realizar las mediciones con
el extensómetro cada 24 horas de la expansión del suelo.
Resistencia a la expansión
• Pasado los 4 días, se tuvo que sacar el envase y dejar
drenar un tiempo considerable, luego se procedió a pesar para
así tener el peso del molde saturado.
• Instalar el molde en la prensa y se debe asentar el pistón
de penetración sobre el espécimen.
• Asegurar el lecturador de la penetración del pistón.
• Se encenderá el equipo, que debe hincar el pistón
manteniendo una velocidad constante y se debe medir la
lecturas en los puntos necesarios que son a 0.025”, 0.05”,
0.075”, 0.1”, 0.2”, 0.3”, 0.4” y 0.5”.
• Cuando el pistón alcance los 0.5” de penetración, se debe
sacar el molde dela prensa.
• Finalmente, se debe extraer tres muestras del especimen,
del fondo, la parte superior y a 2” de profundidad medida,
desde la superficie; para determinar el contenido de humedad.
5).CALCULOS Y RESULTADOS.-
- 12 -

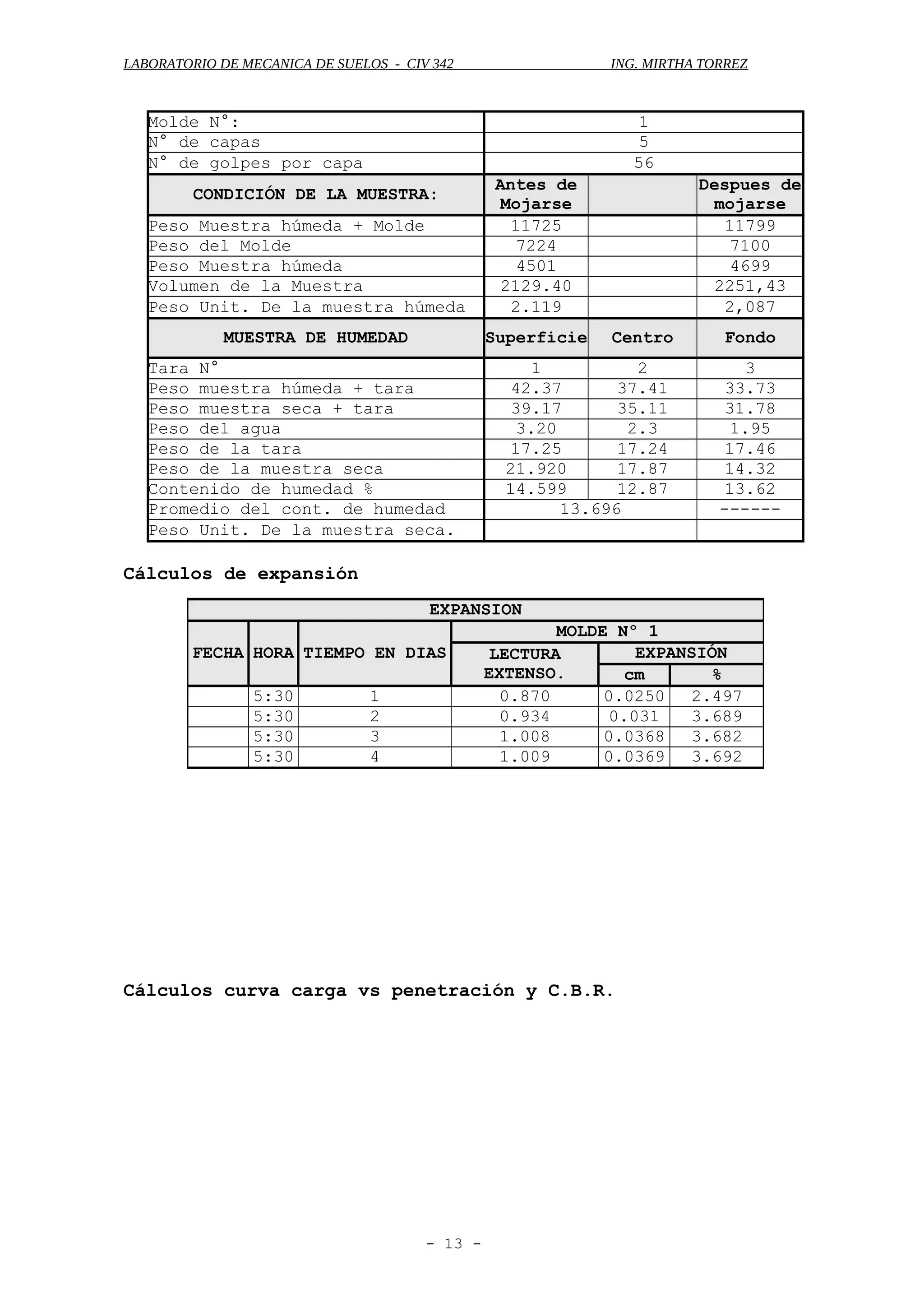

Molde N°: 1
N° de capas 5
N° de golpes por capa 56
CONDICIÓN DE LA MUESTRA:
Antes de
Mojarse
Despues de
mojarse
Peso Muestra húmeda + Molde 11725 11799
Peso del Molde 7224 7100
Peso Muestra húmeda 4501 4699
Volumen de la Muestra 2129.40 2251,43
Peso Unit. De la muestra húmeda 2.119 2,087
MUESTRA DE HUMEDAD Superficie Centro Fondo
Tara N° 1 2 3
Peso muestra húmeda + tara 42.37 37.41 33.73
Peso muestra seca + tara 39.17 35.11 31.78
Peso del agua 3.20 2.3 1.95
Peso de la tara 17.25 17.24 17.46
Peso de la muestra seca 21.920 17.87 14.32
Contenido de humedad % 14.599 12.87 13.62
Promedio del cont. de humedad 13.696 ------
Peso Unit. De la muestra seca.
Cálculos de expansión
Cálculos curva carga vs penetración y C.B.R.
- 13 -
EXPANSION
FECHA HORA TIEMPO EN DIAS
MOLDE Nº 1
LECTURA
EXTENSO.
EXPANSIÓN
cm %
5:30 1 0.870 0.0250 2.497
5:30 2 0.934 0.031 3.689
5:30 3 1.008 0.0368 3.682
5:30 4 1.009 0.0369 3.692

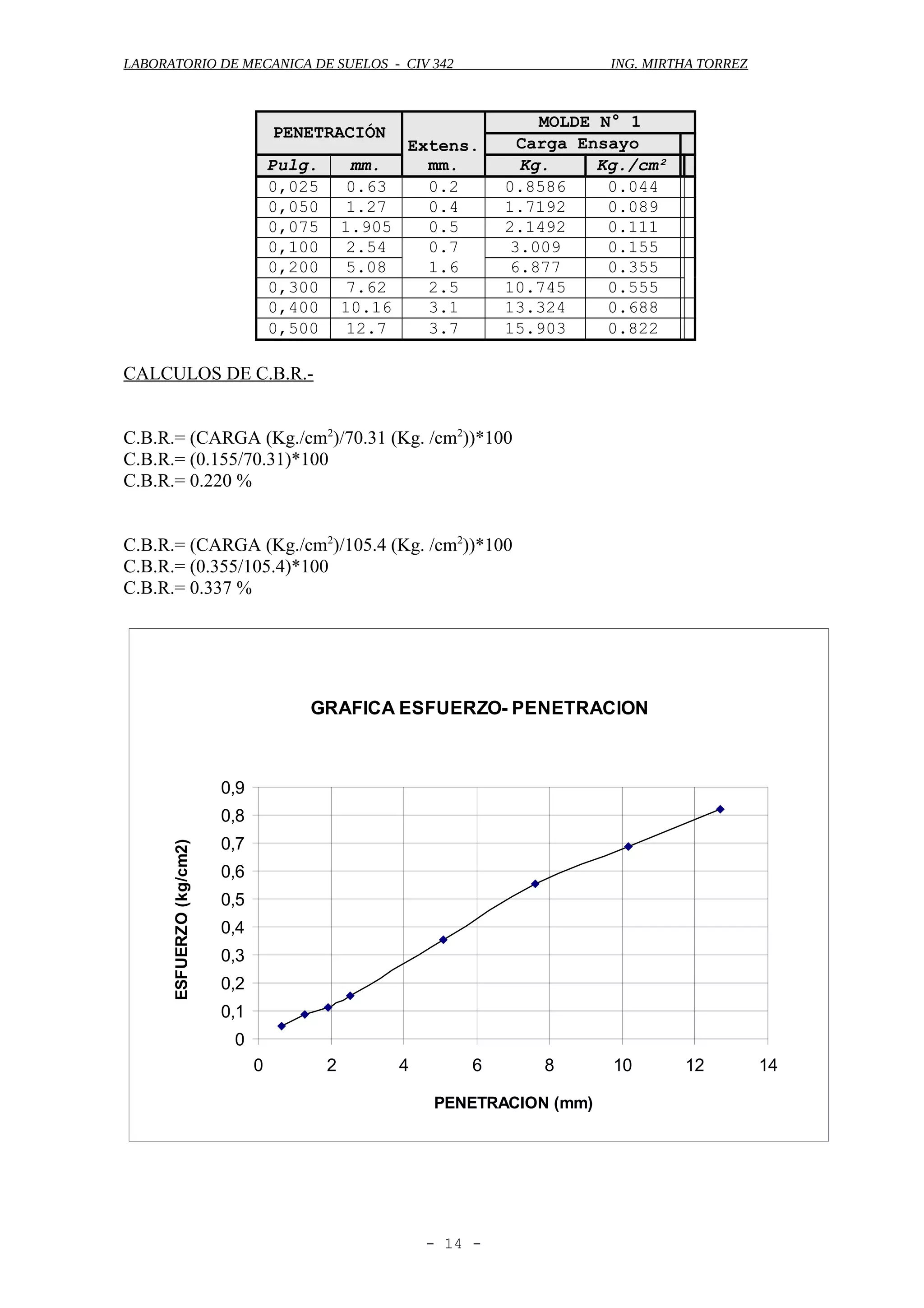

PENETRACIÓN
Extens.
mm.
MOLDE N° 1
Carga Ensayo
Pulg. mm. Kg. Kg./cm²
0,025 0.63 0.2 0.8586 0.044
0,050 1.27 0.4 1.7192 0.089
0,075 1.905 0.5 2.1492 0.111
0,100 2.54 0.7 3.009 0.155
0,200 5.08 1.6 6.877 0.355
0,300 7.62 2.5 10.745 0.555
0,400 10.16 3.1 13.324 0.688
0,500 12.7 3.7 15.903 0.822
CALCULOS DE C.B.R.-
C.B.R.= (CARGA (Kg./cm2
)/70.31 (Kg. /cm2
))*100
C.B.R.= (0.155/70.31)*100
C.B.R.= 0.220 %
C.B.R.= (CARGA (Kg./cm2
)/105.4 (Kg. /cm2
))*100
C.B.R.= (0.355/105.4)*100
C.B.R.= 0.337 %
GRAFICA ESFUERZO- PENETRACION
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
0 2 4 6 8 10 12 14
PENETRACION (mm)
ESFUERZO(kg/cm2)
- 14 -

0.1” = 2.54 mm =0.155 kg/cm2
0.2” = 5.08 mm =0.353 kg /cm2

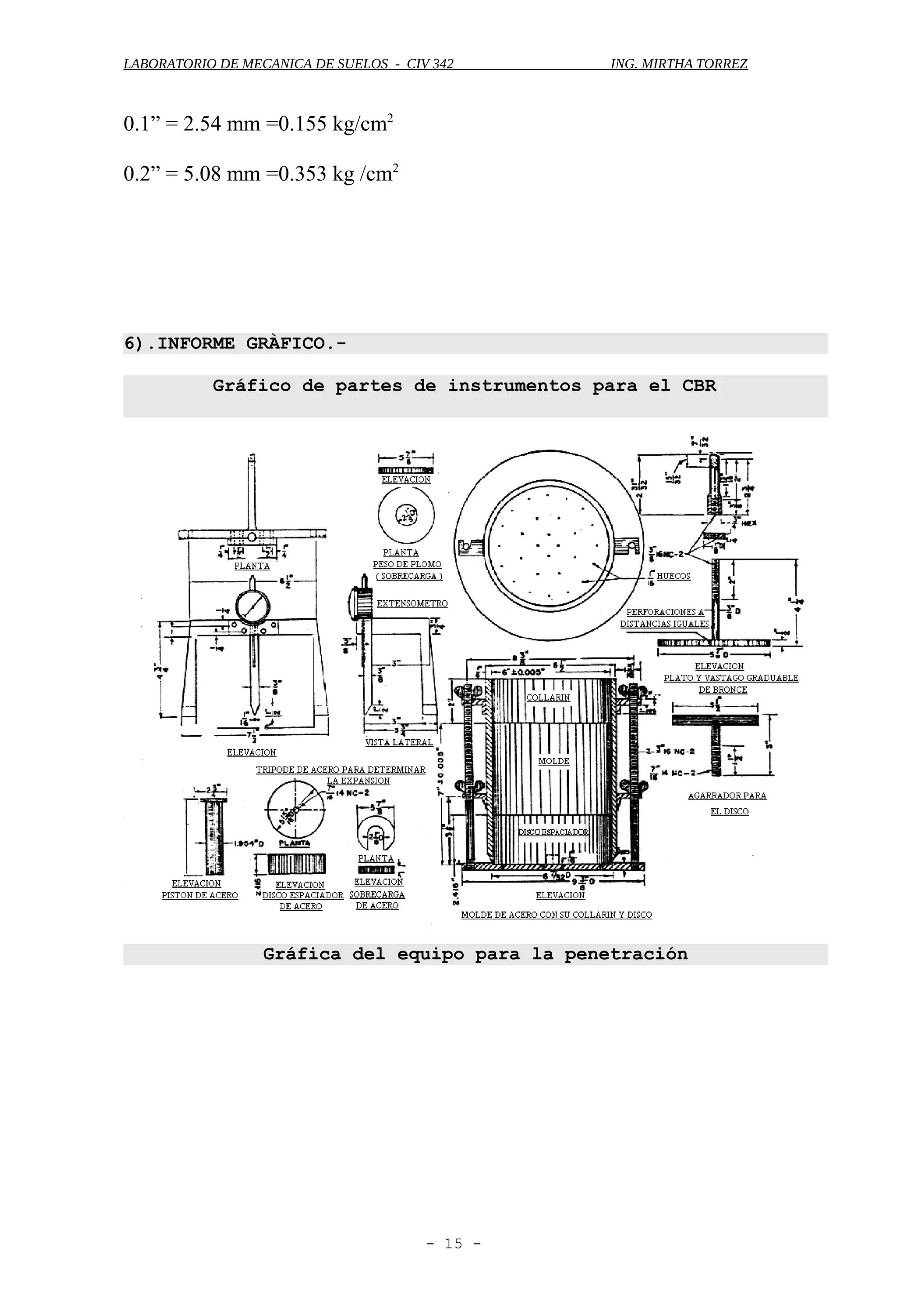

6).INFORME GRÀFICO.-
Gráfico de partes de instrumentos para el CBR
Gráfica del equipo para la penetración
- 15 -

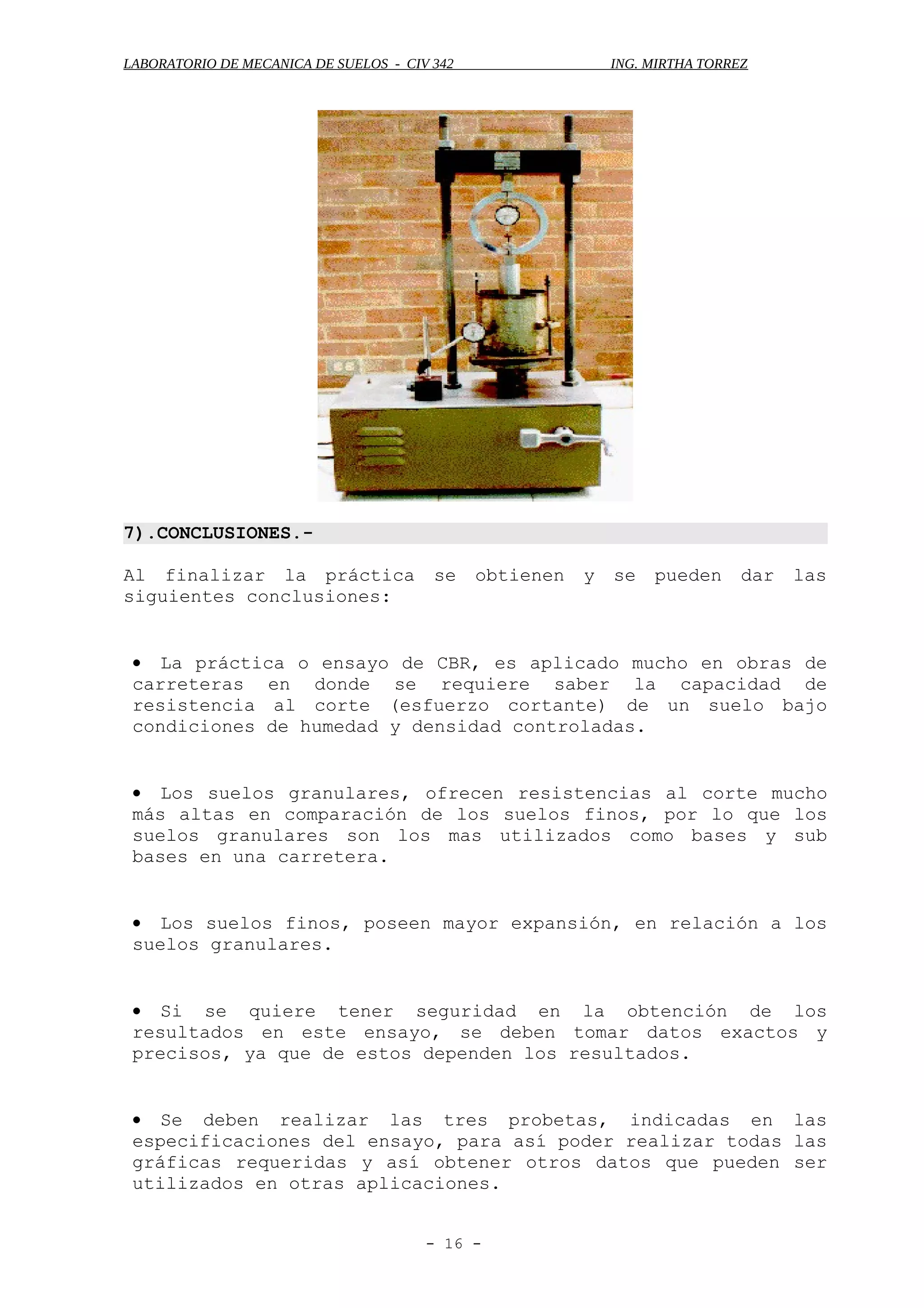

7).CONCLUSIONES.-
Al finalizar la práctica se obtienen y se pueden dar las
siguientes conclusiones:
• La práctica o ensayo de CBR, es aplicado mucho en obras de
carreteras en donde se requiere saber la capacidad de
resistencia al corte (esfuerzo cortante) de un suelo bajo
condiciones de humedad y densidad controladas.
• Los suelos granulares, ofrecen resistencias al corte mucho
más altas en comparación de los suelos finos, por lo que los
suelos granulares son los mas utilizados como bases y sub
bases en una carretera.
• Los suelos finos, poseen mayor expansión, en relación a los
suelos granulares.
• Si se quiere tener seguridad en la obtención de los
resultados en este ensayo, se deben tomar datos exactos y
precisos, ya que de estos dependen los resultados.
• Se deben realizar las tres probetas, indicadas en las
especificaciones del ensayo, para así poder realizar todas las
gráficas requeridas y así obtener otros datos que pueden ser
utilizados en otras aplicaciones.
- 16 -

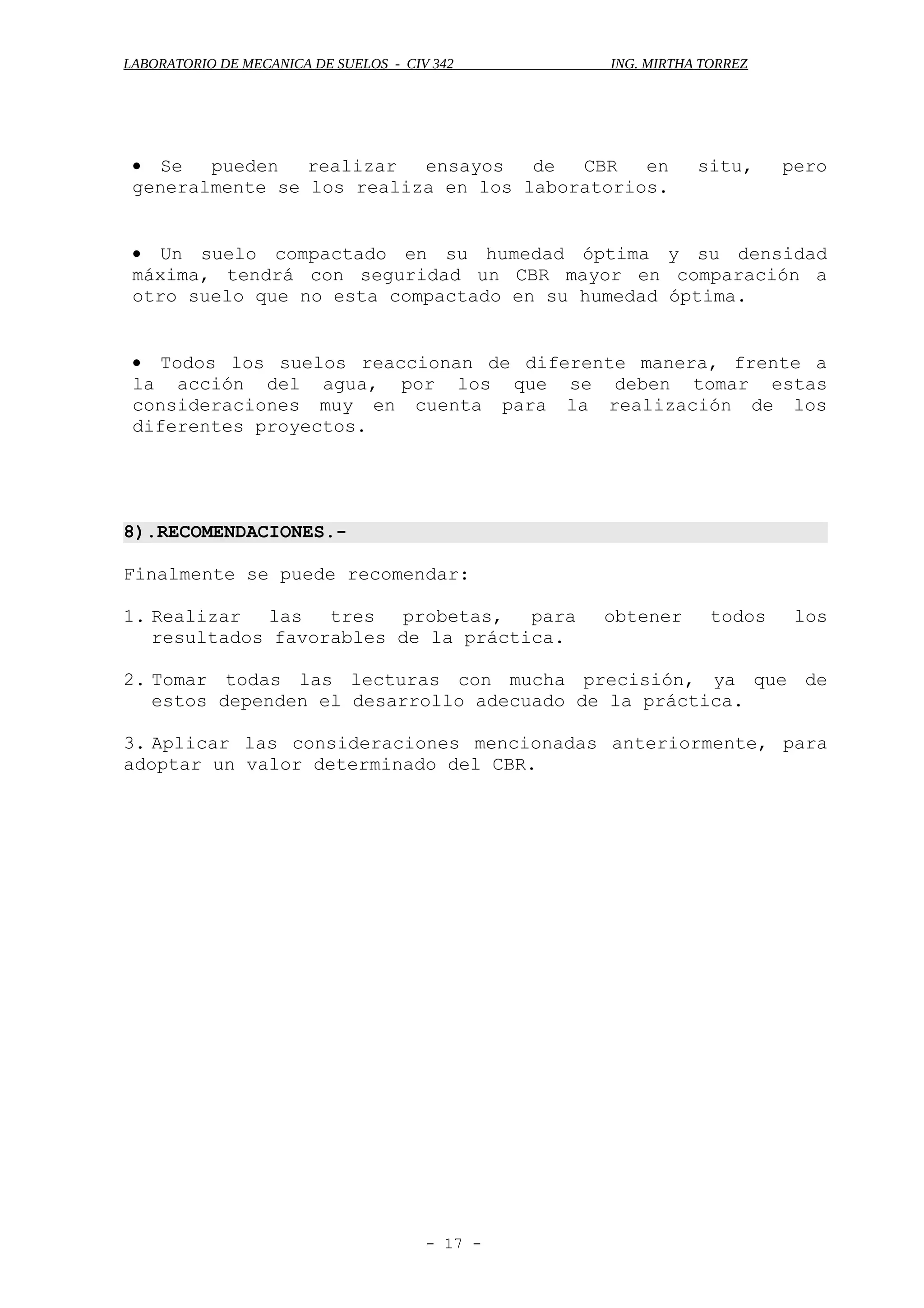

• Se pueden realizar ensayos de CBR en situ, pero
generalmente se los realiza en los laboratorios.
• Un suelo compactado en su humedad óptima y su densidad
máxima, tendrá con seguridad un CBR mayor en comparación a
otro suelo que no esta compactado en su humedad óptima.
• Todos los suelos reaccionan de diferente manera, frente a
la acción del agua, por los que se deben tomar estas
consideraciones muy en cuenta para la realización de los
diferentes proyectos.
8).RECOMENDACIONES.-
Finalmente se puede recomendar:
1. Realizar las tres probetas, para obtener todos los
resultados favorables de la práctica.
2. Tomar todas las lecturas con mucha precisión, ya que de
estos dependen el desarrollo adecuado de la práctica.
3. Aplicar las consideraciones mencionadas anteriormente, para
adoptar un valor determinado del CBR.
- 17 -

Cbr arcilla(1)

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Cbr arcilla(1)

Cbr arcilla(1)
