1. DENSIDAD RELATIVA
La densidad relativa es una propiedad índice de los suelos y se emplea
normalmente en gravas y arenas, es decir, en suelos que contienen casi
exclusivamente partículas mayores a 0.074 mm (malla #200).
La densidad relativa es una manera de indicar el grado de compacidad
(compactación) de un suelo y se puede emplear tanto para suelos en estado natural
como para rellenos compactados artificialmente.
El uso de la densidad relativa es importante en mecánica de suelos debido a la
correlación directa que ella tiene con otros parámetros como por ejemplo: El ensayo
proctor, El ensayo C.B.R. Y otros. Relacionados con la capacidad de soporte del
suelo.
Conceptualmente la densidad relativa indica el estado de compacidad de
cualquier tipo de suelo.
La densidad relativa se obtiene de la determinación de otros parámetros como
lo son: Densidad Mínima (suelo suelto), Densidad Máxima (suelo compactado) y la
Densidad en Sitio, de estos, los dos primeros se realizan en laboratorio y el último se
debe realizar en terreno.
El ensaye es aplicable a suelos que contengan hasta un 12% de partículas finas
y un tamaño máximo nominal de 80 mm.
Determinación de la densidad relativa
Evaluar la densidad relativa mediante la ecuación
DR = ‫ﻻ‬max * (‫ﻻ‬d – ‫ﻻ‬min) * 100
(‫ﻻ‬max – ‫ﻻ‬min) * ‫ﻻ‬d
Materiales:
Muestra de suelo natural.
Equipo:
 Molde Proctor.
 Martillo de Goma.
 Brocha.
 Cucharon.
 Regla.
 Bandejas.
 Recipientes.
 6Kg de muestra.

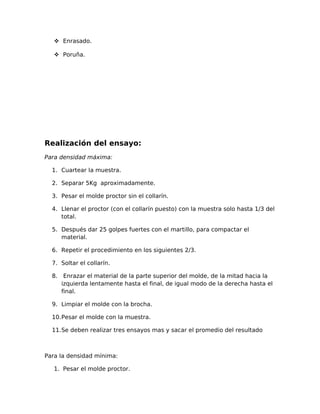

2.  Enrasado.
 Poruña.
Realización del ensayo:
Para densidad máxima:
1. Cuartear la muestra.
2. Separar 5Kg aproximadamente.
3. Pesar el molde proctor sin el collarín.
4. Llenar el proctor (con el collarín puesto) con la muestra solo hasta 1/3 del
total.
5. Después dar 25 golpes fuertes con el martillo, para compactar el
material.
6. Repetir el procedimiento en los siguientes 2/3.
7. Soltar el collarín.
8. Enrazar el material de la parte superior del molde, de la mitad hacia la
izquierda lentamente hasta el final, de igual modo de la derecha hasta el
final.
9. Limpiar el molde con la brocha.
10.Pesar el molde con la muestra.
11.Se deben realizar tres ensayos mas y sacar el promedio del resultado
Para la densidad mínima:
1. Pesar el molde proctor.

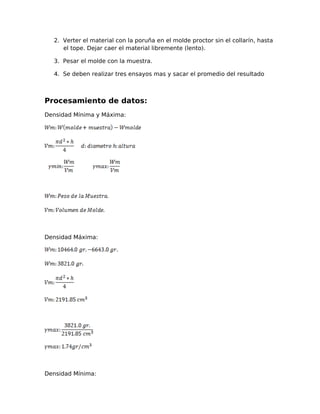

3. 2. Verter el material con la poruña en el molde proctor sin el collarín, hasta
el tope. Dejar caer el material libremente (lento).
3. Pesar el molde con la muestra.
4. Se deben realizar tres ensayos mas y sacar el promedio del resultado
Procesamiento de datos:
Densidad Mínima y Máxima:
Densidad Máxima:
Densidad Mínima:

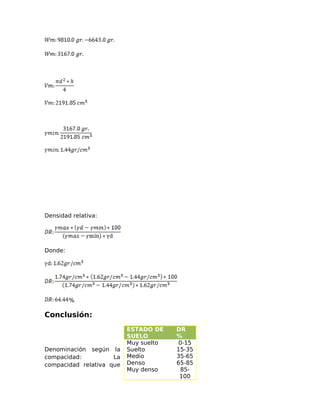

4. Densidad relativa:
Donde:
%
Conclusión:
Denominación según la
compacidad: La
compacidad relativa que
ESTADO DE
SUELO
DR
%
Muy suelto 0-15
Suelto 15-35
Medio 35-65
Denso 65-85
Muy denso 85-
100

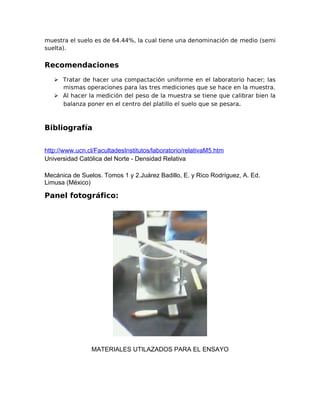

5. muestra el suelo es de 64.44%, la cual tiene una denominación de medio (semi
suelta).
Recomendaciones
 Tratar de hacer una compactación uniforme en el laboratorio hacer; las
mismas operaciones para las tres mediciones que se hace en la muestra.
 Al hacer la medición del peso de la muestra se tiene que calibrar bien la
balanza poner en el centro del platillo el suelo que se pesara.
Bibliografía
http://www.ucn.cl/FacultadesInstitutos/laboratorio/relativaM5.htm
Universidad Católica del Norte - Densidad Relativa
Mecánica de Suelos. Tomos 1 y 2.Juárez Badillo, E. y Rico Rodríguez, A. Ed.
Limusa (México)
Panel fotográfico:
MATERIALES UTILAZADOS PARA EL ENSAYO

6. MARTILLANDO EL MOLDE PROCTOR
MUESTRA COMPACTADA

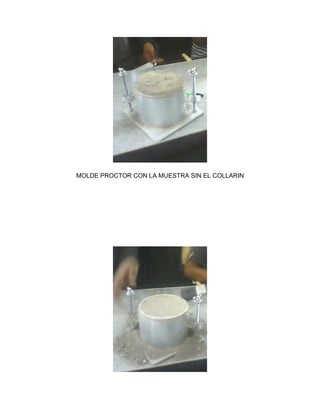

7. MOLDE PROCTOR CON LA MUESTRA SIN EL COLLARIN

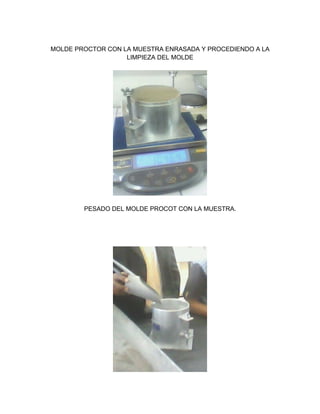

8. MOLDE PROCTOR CON LA MUESTRA ENRASADA Y PROCEDIENDO A LA
LIMPIEZA DEL MOLDE
PESADO DEL MOLDE PROCOT CON LA MUESTRA.

9. VACIADO LENTO DE LA MUESTRA CON LA PORUÑA
