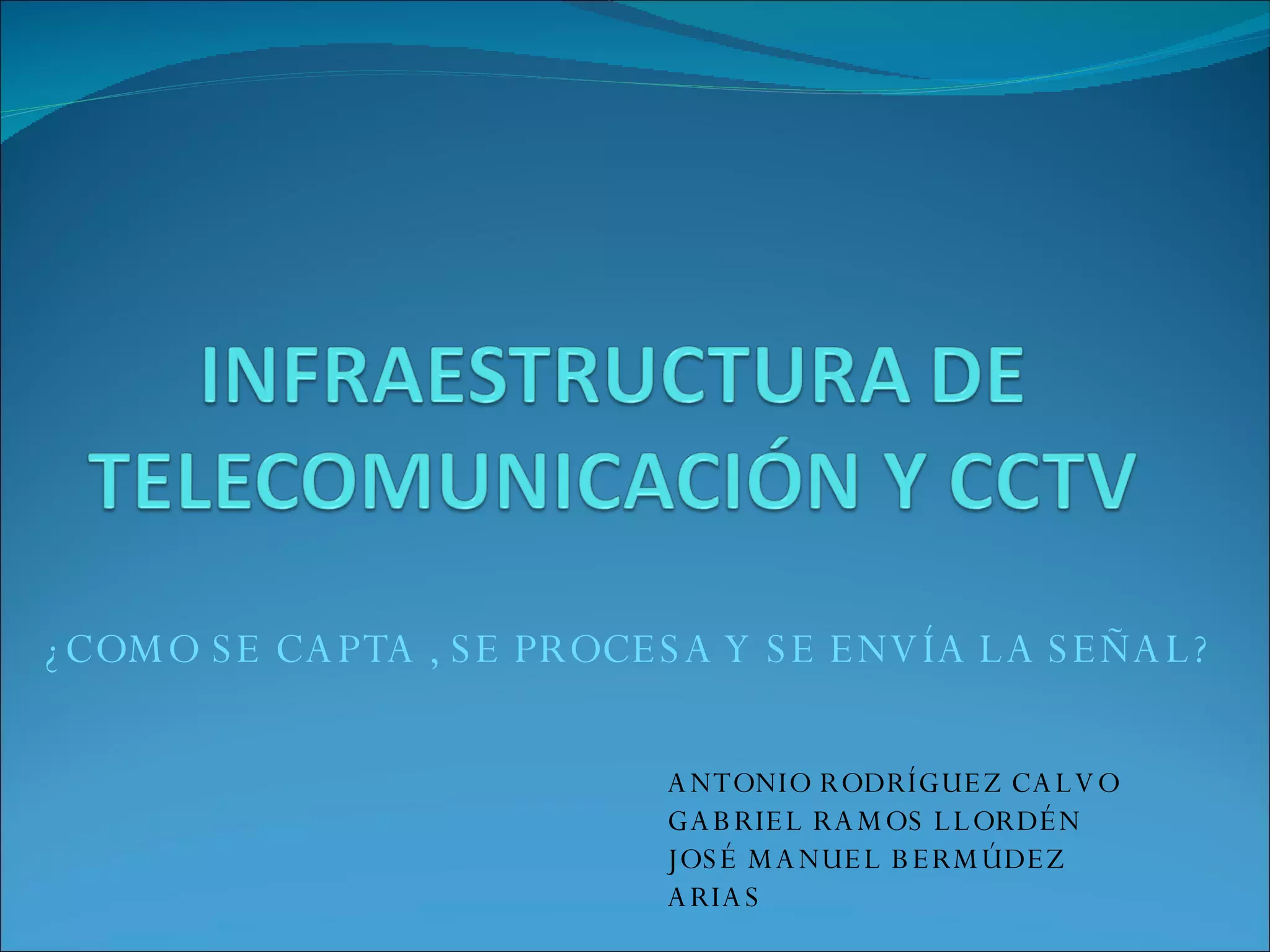

¿COMO SE CAPTA , SE PROCESA Y SE ENVÍA LA SEÑAL? ANTONIO RODRÍGUEZ CALVO GABRIEL RAMOS LLORDÉN JOSÉ MANUEL BERMÚDEZ ARIAS

[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],Objetivo final: SEGURIDAD Son sistemas de VIDEO VIGILANCIA, C IRCUITOS C ERRADOS DE TV

TV /C.C.TV Los CCTV envían la señal a un administrador único que se encargará de procesar e interpretar la información. Sus elementos se hallan interconectados formando un sistema cerrado. Los sistemas de televisión tradicional tienen como finalidad la transmisión de un evento a un amplio número de espectadores. Sus elementos no se hallan interconectados.

SISTEMAS DE SEGURIDAD ,[object Object],Cámaras Monitores Grabadores Transmisores de video Transmisores de video Videosensores

[object Object],[object Object],Cámaras de tubo Cámaras CCD (Charge Couple Device) En una camara CCD, la lente recoge la luz y la enfoca hacia un sensor de imagen (CCD ó CMOS) que convierte la luz en pulsos eléctricos para más tarde procesarlos mediante circuitos electrónicos y poder crear así la señal de video. La cámara de tubo (primera en aparecer) consiste en un cilindro de cristal en el que mediante un barrido por haz de electrones se transforma la imagen procedente de un sistema de lentes en señales eléctricas.

CAPTACIÓN DE LA SEÑAL II ,[object Object],Una cámara analógica contiene un sensor CCD que digitaliza la imagen para procesarla. Después transmite el vídeo, para lo que necesita convertir de nuevo el vídeo a forma análoga para ser recibido por un dispositivo analógico (un monitor o un videograbador). Monocromáticas. Interesa la información sobre la intensidad de la luz que llega (luminancia). Se suele implementar con tecnología CMOS para los fotodetectores

CAPTACIÓN DE LA SEÑAL III ,[object Object],C á maras analogicas en color RGB Y/C Las cámaras en color que operan las 24 horas, deben incorporar la posibilidad de pasar de color a blanco y negro en la noche. Así, con hay poca luz, quitar el filtro IR para recibir más intensidad y combinar las señales RGB en una única señal monocromática La señal de salida de las cámaras es del modo RGB (Red Green Blue) o Y-C (Intensidad Crominancia). Se usan para éstas CCDs aunque aquí hay diferencias en la implementación. Para disminuir interferencias se instalan unos filtros de infrarrojos ya que estos no proporcionan información de color y pueden sobrecargar los CCDs.

CAPTACIÓN DE LA SEÑAL IV ,[object Object],C á maras digitales La principal razón del paso del sistema analógico al digital es el abaratamiento de los costes y las ventajas que produce el tratamiento digital de la señal de video lo que se llama DSP.

CAPTACIÓN DE LA SEÑAL IV ,[object Object],C á maras IP usan Internet como medio de transmision

[object Object],[object Object],Trenzado no apantallado Cable coaxial ,[object Object],Fibra C Slow-scan Medios inalambricos Radiofrecuencia Microondas

[object Object],[object Object],Puede ser remitida rápidamente a través de redes, e incluso a traés de Internet utilizando el protocolo (IP). La privacidad y seguridad están garantizadas con el uso de la técnica modulación de espectro ensanchado que consiste en usar como portadora de la señal de información, una secuencia pseudoaleatoria de unos y ceros.

PROCESADO DE LA SEÑAL ,[object Object],Transformada la señal en digital se le aplicaran efectos de compresión y codificación para disminuir la tasa binaria y permitir que la transmisión de datos sea posible. Compresión con pérdidas (Lossly compression) Compresión sin pérdidas (Lossless compression) Pérdida es que la calidad de la señal es peor que la original. Pero la reducción es mucho mayor. Se comprime el 100% de los datos de video sin pérdida. La información puede ser comprimida y descomprimida muchas veces sin degradación. Parecido a los archivos .zip

PROCESADO DE LA SEÑAL ,[object Object],Por encima se encuentran los códecs MPEG ( Moving Picture Experts Group ) en particular el MPEG-2, sucesor del MPEG-1 que permite transmitir a velocidades entre 4 y 9 kbps y es capaz de soportar televisión en alta definición (HDTV), El MPEG-2 está basado en el concepto de grupos de imágenes, dónde se define un I-Frame , P-Frame y un B-Frame. (IntraFrame, Predictive-Frame, Bi-directional Frame). Las estaciones monitoras deben reconstruir las imágenes con la información contenida en estos frames.

[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]

SEÑAL DE TRANSMISIÓN ,[object Object],[object Object],Ráfaga corta de información de color usada como sincronización de fase para la información del color en cada porción de la línea horizontal. Generador de barras de color/audio/nivel de negro Indica la amplitud de la señal de video en ausencia total de luz. ,[object Object],Intensidad luminosa por unidad de área aparente de la superficie emisora. Representa la parte en blanco y negro de la señal. Parte de esta información son los cambios y el nivel medio de la luz.

SEÑAL DE TRANSMISIÓN ,[object Object],Combinada con la información de blanco y negro conforman la imagen en color. ,[object Object],Se ocupa de la sincronización vertical de la señal. Para una señal de video monocromática únicamente son necesarias las componentes 1, 3, 4 y 7. La salida de las cámara de los sistemas de seguridad es RGB ( Red Green Blue ,) y a partir de éstos, se puede formar el resto de la forma luminancia crominancia pudiéndose pasar de una forma a otra por medio de filtros. Estas señales son codificadas en una única señal de video. En Europa el estándar de codificación es PAL o SECAM.

[object Object],[object Object],Banda base es el conjunto de señales que no sufren ningún proceso de modulación a la salida de la fuente que las origina, son transmitidas en su frecuencia original , por su bajo costo. Estas señales se codifican y ello da lugar a códigos de banda base. ,[object Object],[object Object],[object Object],[object Object],Se denomina modulación al proceso de colocar la información contenida en una señal, generalmente de baja frecuencia, sobre una señal de alta frecuencia.

TRANSMISIÓN DE LA SEÑAL ,[object Object],[object Object],Estas señales se modulan en amplitud (AM) de amplitud máxima 1V pico a pico. Si la señal de video es en blanco y negro sólo tendremos una forma de onda; si la señal es de video en color de la forma RGB o Y-C (Intensidad, Color) tendremos 3 y 2 formas de onda modulada respectivamente. ,[object Object],Señales de sincronización: son pulsos periódicos para cada tipo de sincronización.

TRANSMISIÓN DE LA SEÑAL ,[object Object],La señales de sonido se modulan AM. Si se precisa un sonido de alta fidelidad se modula en FM. ,[object Object],Son señales que controlan la cámara: el encendido y apagado, las lentes (zoom, nitidez, oscuridad…), o las plataformas en las que se sitúan para cambiar de ángulo de visión. Estos bits y bytes de control son enviados en el tiempo entre los trazos verticales de los campos.

[object Object],TELEVIGILANCIA AVS CCTV OCTV

GRACIAS POR SU ATENCIÓN INFRAESTRUCTURAS DE COMUNICACIÓN Y C.C.T.V.
