Este documento describe el proceso de modulación por codificación de pulso (PCM). Explica que la PCM digitaliza señales analógicas mediante cuantización y codificación. El proceso implica muestreo, cuantización de los niveles de amplitud en valores digitales, y codificación de estos valores en una secuencia de bits. La PCM ofrece ventajas como regeneración de señales, bajo ruido, y facilidad de almacenamiento. Su principal desventaja es el alto ancho de banda requerido.

1. Universidad Fermín Toro
Vice Rectorado Académica
Facultad de Ingeniería
Escuela de Ingeniería de Telecomunicaciones
Alumno: Javier Virgüez
C.I. 20.942.875
Saia A

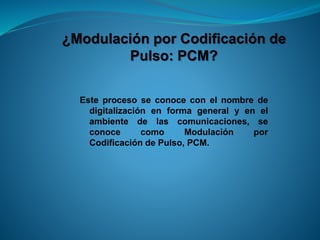

2. ¿Modulación por Codificación de
Pulso: PCM?
Este proceso se conoce con el nombre de
digitalización en forma general y en el
ambiente de las comunicaciones, se
conoce como Modulación por
Codificación de Pulso, PCM.

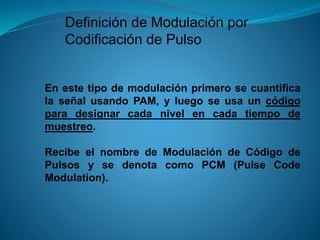

3. Definición de Modulación por
Codificación de Pulso
En este tipo de modulación primero se cuantifica
la señal usando PAM, y luego se usa un código
para designar cada nivel en cada tiempo de
muestreo.
Recibe el nombre de Modulación de Código de
Pulsos y se denota como PCM (Pulse Code
Modulation).

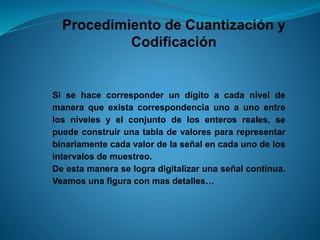

4. Procedimiento de Cuantización y
Codificación
Si se hace corresponder un dígito a cada nivel de
manera que exista correspondencia uno a uno entre
los niveles y el conjunto de los enteros reales, se
puede construir una tabla de valores para representar
binariamente cada valor de la señal en cada uno de los
intervalos de muestreo.
De esta manera se logra digitalizar una señal continua.
Veamos una figura con mas detalles…

5. Señal Cuantizada
Señal Codificada
Señal Analógica
Señal de Muestreo
Procedimiento de Cuantización y
Codificación

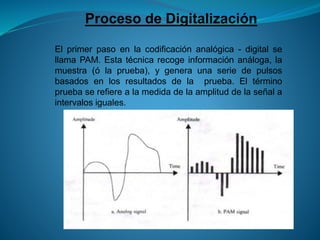

6. Proceso de Digitalización
El primer paso en la codificación analógica - digital se
llama PAM. Esta técnica recoge información análoga, la
muestra (ó la prueba), y genera una serie de pulsos
basados en los resultados de la prueba. El término
prueba se refiere a la medida de la amplitud de la señal a
intervalos iguales.

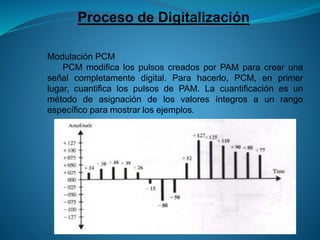

7. Proceso de Digitalización
Modulación PCM
PCM modifica los pulsos creados por PAM para crear una
señal completamente digital. Para hacerlo, PCM, en primer
lugar, cuantifica los pulsos de PAM. La cuantificación es un
método de asignación de los valores íntegros a un rango
específico para mostrar los ejemplos.

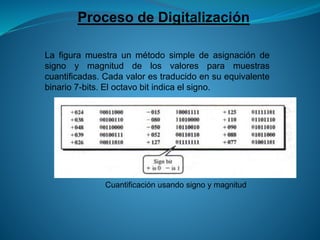

8. Proceso de Digitalización
La figura muestra un método simple de asignación de
signo y magnitud de los valores para muestras
cuantificadas. Cada valor es traducido en su equivalente
binario 7-bits. El octavo bit indica el signo.
Cuantificación usando signo y magnitud

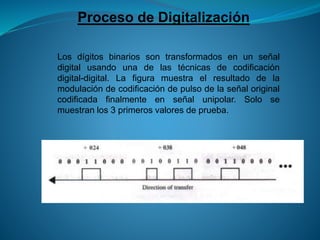

9. Proceso de Digitalización
Los dígitos binarios son transformados en un señal
digital usando una de las técnicas de codificación
digital-digital. La figura muestra el resultado de la
modulación de codificación de pulso de la señal original
codificada finalmente en señal unipolar. Solo se
muestran los 3 primeros valores de prueba.

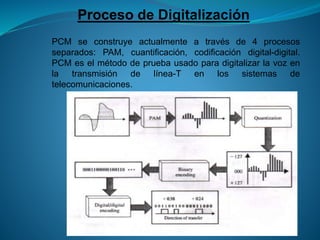

10. Proceso de Digitalización
PCM se construye actualmente a través de 4 procesos
separados: PAM, cuantificación, codificación digital-digital.
PCM es el método de prueba usado para digitalizar la voz en
la transmisión de línea-T en los sistemas de
telecomunicaciones.

11. Ventajas de los sistemas PCM
 En comunicaciones a largas distancias, las señales PCM
pueden regenerarse por completo en estaciones
repetidoras intermedias porque toda la información está
contenida en el código.
 En cada repetidora se transmite una señal esencialmente
libre de ruido. Los efectos del ruido no se acumulan y solo
hay que preocuparse por el ruido de la transmisión entre
repetidoras adyacentes.
 Los circuitos para la modulación y demodulación son todos
digitales, alcanzando por ello gran confiabilidad y
estabilidad, y se adaptan con rapidez al diseño lógico de
circuitos integrados.

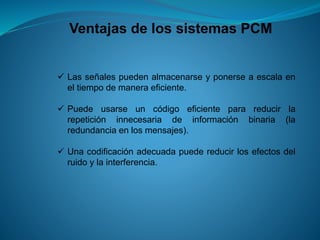

12. Ventajas de los sistemas PCM
 Las señales pueden almacenarse y ponerse a escala en
el tiempo de manera eficiente.
 Puede usarse un código eficiente para reducir la
repetición innecesaria de información binaria (la
redundancia en los mensajes).
 Una codificación adecuada puede reducir los efectos del
ruido y la interferencia.

13. ¿Por qué Usar PCM ?
La gran DESVENTAJA de PCM es su gran ancho de
banda en comparación con el ancho de banda que
requiere la señal analógica original, sin embargo
con las ventajas tan potentes que posee, con mucha
frecuencia se recurre a la PCM para ser utilizados
en los sistemas de comunicaciones.
Ancho
de
Banda
Ruido
y
Errores
