2. Es la transformación de un tipo de energía en señal
eléctrica o viceversa por medio de un transductor.
Los principios de transducción son el fundamento físico
sobre el cual se asienta la conversión de una magnitud
física a otra. Existe una gran variedad de estos. Los
transductores para detectar una variable física pueden
estar basados en principios diferentes. A continuación
trataremos algunos ejemplos.
3. Clasificación de los
transductores
• De acuerdo a la propiedad transducible:
Temperatura
Absorbencia de luz
Flujo
Presión
Desplazamiento
Biopotencial, etc.
• Principio de transducción:
Óptico
Resistivo
Inductivo
Piezoeléctrico, etc.
4. • Propiedad transducible: Es una característica
singular de un evento a la cual se le puede aplicar
un principio de transducción.
• Principio de transducción: Método empleado
para convertir la propiedad transducible en una
señal eléctrica
5. Tipos de elementos de
transducción
•ELEMENTO DE TRANSDUCCIÓN
CAPACITIVO
Un claro ejemplo de este principio de transducción
es el de los sensores de humedad utilizados en los
invernaderos, o en las industrias, los cuales utilizan
la variación de las placas de un condensador para
medir humedad relativa

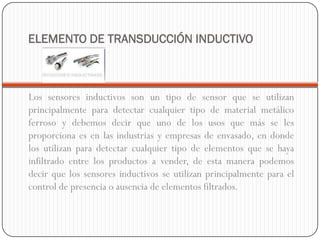

6. ELEMENTO DE TRANSDUCCIÓN INDUCTIVO
Los sensores inductivos son un tipo de sensor que se utilizan
principalmente para detectar cualquier tipo de material metálico
ferroso y debemos decir que uno de los usos que más se les
proporciona es en las industrias y empresas de envasado, en donde
los utilizan para detectar cualquier tipo de elementos que se haya
infiltrado entre los productos a vender, de esta manera podemos
decir que los sensores inductivos se utilizan principalmente para el
control de presencia o ausencia de elementos filtrados.
7. ELEMENTO DE TRANSDUCCIÓN RELUCTIVO
El ejemplo más simple que demuestra este principio de transducción
es el de los transformadores.
8. ELEMENTO DE TRANSDUCCIÓN
ELECTROMAGNÉTICOS
Dos típicos ejemplos de estos transductores son los tacómetros (o
tacogeneradores) de continua y alterna, la principal función de estos
elementos es producir fuerza electromotriz a partir de la variable de
entrada medida.
9. ELEMENTO DE TRANSDUCCIÓN PIEZOELÉCTRICOS
Se suelen utilizar en aplicaciones dinámicas como los acelerómetros
sísmicos, si bien este principio se puede utilizar en cualquier
situación en la que la variable a medir se pueda convertir en una
fuerza que resulte en la deformación de un cristal adecuado.
10. ELEMENTO DE TRANSDUCCIÓN RESISTIVO
Generalmente se utilizan para medir temperatura, el desvío
angular, la fuerza, la intensidad lumínica, los de punto de rocío. Para
la temperatura se divide de acuerdo al estado en el que se encuentre
la variable (sólido, líquido, gaseoso); para sólidos y gases se
encuentran los sensores PT100, PT500, PT100, PTC y el termistor
de estanque para los líquidos. El desvío angular los potenciómetros o
reóstatos.
11. ELEMENTO DE TRANSDUCCIÓN POR GALGAS
EXTENSOMÉTRICAS
Una galga extensométrica es un sensor basado en el efecto
piezorresistivo. Un esfuerzo que deforma a la galga producirá una
variación en su resistencia eléctrica. Este sistema de medición es muy
usado en construcción para ver los asentamientos que tiene el
hormigón el siguiente mes de ser construido.
12. ELEMENTO DE TRANSDUCCIÓN POTENCIOMÉTRICOS
Este tipo de principio es usado para varias industrias alimenticias
para la medición por ejemplo de pH en diversos productos. Una
industria es la láctea la cual mide el valor de pH, que representa la
acidez real o natural de la leche fresca, es de 6.6 a 6.8, valores
superiores a éste es un indicador de leche con mastitis y valores
inferiores indican presencia de calostro o descomposición
microbiana.
13. ELEMENTO DE TRANSDUCCIÓN FOTOVOLTAICOS
El ejemplo más común es el de las células solares fotovoltaicas
(fotodiodos). La forma más común de las celdas solares se basa en el
efecto fotovoltaico, en el cual la luz que incide sobre un dispositivo
semiconductor de dos capas produce una diferencia del foto-voltaje o
del potencial entre las capas. Este voltaje es capaz de conducir una
corriente a través de un circuito externo de modo de producir
trabajo útil.
14. ELEMENTO DE TRANSDUCCIÓN TERMOELÉCTRICO
Un ejemplo son los termopares estos son un tipo ampliamente
utilizado de sensor de temperatura y se pueden también utilizar
como los medios de convertir la termal diferencia potencial en
diferencia potencial eléctrica. Los termopares en acero y hierro
industrias para supervisar temperaturas y química a través del
proceso siderúrgico. Disponible, sumergible, el tipo termopares de S
se utiliza regularmente en horno de arco voltaico procese para medir
exactamente la temperatura del acero antes de golpear ligeramente.
15. ELEMENTO DE TRANSDUCCIÓN POR IONIZACIÓN
Como ejemplo principal se encuentran las cámara de ionización es
un dispositivo usado con dos fines principales: la detección de
partículas en el aire (como en un detector de humo) y la detección o
medición de la radiación ionizante. Las cámaras de ionización se usan
ampliamente en la industria nuclear, y en la medicina nuclear.
