El documento describe un transformador trifásico tipo pedestal, el cual permite la transformación de energía eléctrica en espacios reducidos. Consiste de tres partes principales: 1) llegada y protección de alta tensión, 2) transformación a través de un transformador trifásico en aceite, y 3) distribución de baja tensión a través de un tablero. El transformador tipo pedestal ofrece ventajas como su compacto diseño, operación sencilla, seguridad y bajo impacto ambiental.

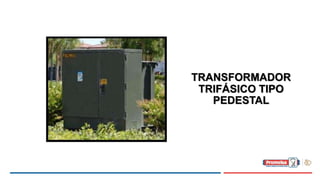

2. TRANSFORMADOR
TRIFÁSICO TIPO
PEDESTAL

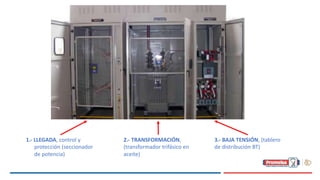

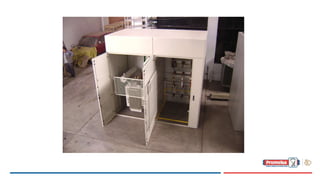

4. 1.- LLEGADA, control y
protección (seccionador
de potencia)
2.- TRANSFORMACIÓN,
(transformador trifásico en
aceite)
3.- BAJA TENSIÓN, (tablero
de distribución BT)

5. 1.- LLEGADA, control y
protección (Cut Out)
2.- TRANSFORMACIÓN,
(transformador trifásico en
aceite)
3.- BAJA TENSIÓN, (tablero
de distribución BT)

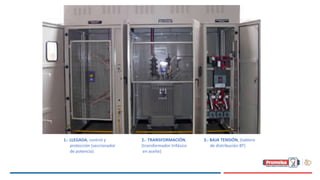

6. 1.- LLEGADA, control y
protección (seccionador
de potencia)
2.- TRANSFORMACIÓN,
(transformador trifásico
en aceite)
3.- BAJA TENSIÓN, (tablero
de distribución BT)

7. ¿ Qué es un transformador tipo pedestal ?
El Transformador Pedestal permite su instalación en lugares donde exista circulación de personas y/o
donde el reducido espacio impida el montaje de una Subestación Convencional de uso interior o
exterior, es aplicable a sistemas de distribución , generalmente utilizados en zonas residenciales,
ciudades, desarrollos turísticos, centros comerciales, hoteles.
Subestación
Transformador Compacto
Pedestal

8. Características generales
Está conformada por una cabina
metálica, integrada por un módulo
donde se encuentra el tanque del
Transformador y otro módulo
donde se encuentran los terminales
para las conexiones, este último
módulo se divide en dos
compartimientos separados de
media y de baja tensión.
Características sobresalientes:
• Frente muerto.
• Mantenimiento mínimo por
contaminación.
• Constituye toda una subestación
completa.
• Autoprotegido.

9. Partes del Transformador Tipo Pedestal

10. Internamente…

11. Vistas del Transformador Tipo Pedestal

12. Vistas del Transformador Tipo Pedestal

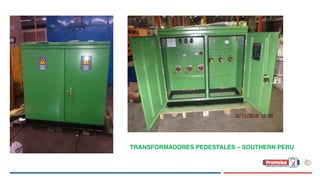

14. TRANSFORMADORES PEDESTALES – SOUTHERN PERU

15. Sistema de conexión
RADIAL ANILLO
El circuito de media tensión culmina
en los terminales del transformador
alimentado, por lo tanto esta
disposición lleva 3 aisladores en el lado
de media tensión y un seccionador de
2 posiciones.
Los terminales de alimentación
primaria son seis aisladores o mas con
un seccionador de 4 posiciones, de tal
manera que permitan que la red
primaria continúe para alimentar
otros transformadores o cargas.

16. Tipo Radial Tipo Anillo

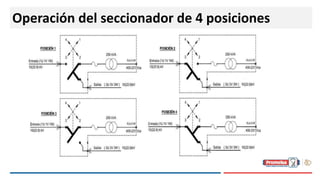

17. Operación del seccionador de 4 posiciones

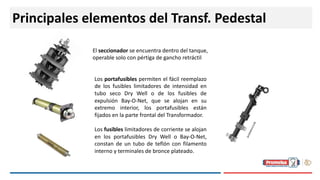

18. Principales elementos del Transf. Pedestal
El seccionador se encuentra dentro del tanque,
operable solo con pértiga de gancho retráctil
Los portafusibles permiten el fácil reemplazo
de los fusibles limitadores de intensidad en
tubo seco Dry Well o de los fusibles de
expulsión Bay-O-Net, que se alojan en su
extremo interior, los portafusibles están
fijados en la parte frontal del Transformador.
Los fusibles limitadores de corriente se alojan
en los portafusibles Dry Well o Bay-O-Net,
constan de un tubo de teflón con filamento
interno y terminales de bronce plateado.

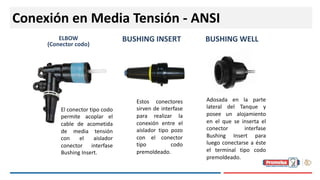

19. Conexión en Media Tensión - ANSI
ELBOW
(Conector codo)
BUSHING INSERT BUSHING WELL
Adosada en la parte
lateral del Tanque y
posee un alojamiento
en el que se inserta el
conector interfase
Bushing Insert para
luego conectarse a éste
el terminal tipo codo
premoldeado.
Estos conectores
sirven de interfase
para realizar la
conexión entre el
aislador tipo pozo
con el conector
tipo codo
premoldeado.
El conector tipo codo
permite acoplar el
cable de acometida
de media tensión
con el aislador
conector interfase
Bushing Insert.

20. Conexión en Media Tensión - IEC
AISLADOR DE RESINA MT
CONECTOR ENCHUFABLE
TIPO CODO
Estos conectores sirven de
interfase para realizar la
conexión entre el aislador tipo
pozo con el conector tipo codo
premoldeado.
Aislador de resina dotada de
interface de acoplamiento para
conector enchufable tipo codo o
recto, uso en transformadores
hasta 24kV, 250 Amp.

21. Anillo para
operación/jalado
Punto de prueba
Ojillo para conexión
a tierra
Información
eléctrica

22. Intercambiabilidad entre marcas
– Codos del fabricante X e Insertos del fabricante Y y
codos del fabricante Y e Insertos del fabricante X

24. Conexión correcta
Instalación
Inadecuada
Instalación
Adecuada

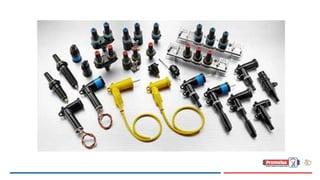

26. Instalación del Transformador Tipo Pedestal

27. Consideraciones en la instalación
Ø La instalación debe realizarse en un sitio de fácil acceso que garantice el ingreso y retiro
del transformador mediante grúa o montacarga.
Ø El transformador será instalado en un lugar o área suficiente que permita la apertura de
puertas del gabinete.
Ø La instalación de la subestación deberá cumplir con lo establecido en el Código Nacional
de Electricidad (distancias de seguridad, sistemas de puesta a tierra, señalizaciones, etc).
Ø El transformador se ubicara sobre una loza de concreto.

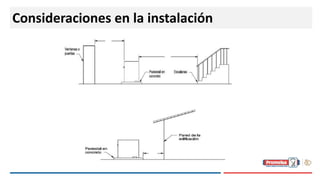

28. Consideraciones en la instalación

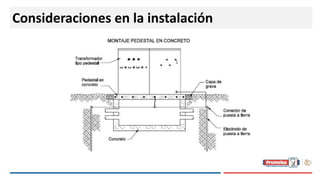

29. Consideraciones en la instalación

30. Ventajas de los Transformadores Tipo Pedestal
• Reducción al máximo del espacio para el suministro de energía eléctrica.
• Ensamble robusto y compacto con resistencia a los esfuerzos mecánicos y del medio ambiente.
• Operación sencilla de todos sus dispositivos
•Es ideal para los espacios reducidos dentro de su obra ya que al estar sumergidos todos sus componentes en el
líquido aislante se reducen considerablemente las distancias dieléctricas de las partes vivas.
• A prueba de actos vandálicos ya que cuenta con una cerradura especial.
• Fácil instalación, máxima seguridad debido a sus conectores de M.T. son del tipo enchufable, no dejando partes
vivas en M.T. expuestas al operador.
• Ideal para su instalación a la intemperie en zonas de transito de personas por su encerramiento total y
aislamiento externo.
• Por su diseño es estéticamente aceptable.

31. Sistema de protección Transf. Tipo Pedestal

32. Sistema de protección Tr Tipo Pedestal
DRY WELL

33. Sistema de protección Tr Tipo Pedestal
BAY O NET

34. Placa de características

35. Transformadores Tipo Pedestal instalados

36. Transformadores Tipo Pedestal instalados

37. Transformadores Tipo Pedestal instalados

38. Transformadores Tipo Pedestal instalados

39. Transformadores Tipo Pedestal instalados

40. Transformadores Tipo Pedestal instalados
Cuando el
transformador
esta cerca a zonas
de circulación
vehicular se debe
colocar barreras
de protección

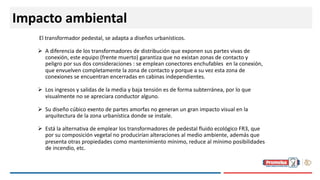

41. Impacto ambiental
El transformador pedestal, se adapta a diseños urbanísticos.
Ø A diferencia de los transformadores de distribución que exponen sus partes vivas de
conexión, este equipo (frente muerto) garantiza que no existan zonas de contacto y
peligro por sus dos consideraciones : se emplean conectores enchufables en la conexión,
que envuelven completamente la zona de contacto y porque a su vez esta zona de
conexiones se encuentran encerradas en cabinas independientes.
Ø Los ingresos y salidas de la media y baja tensión es de forma subterránea, por lo que
visualmente no se apreciara conductor alguno.
Ø Su diseño cúbico exento de partes amorfas no generan un gran impacto visual en la
arquitectura de la zona urbanística donde se instale.

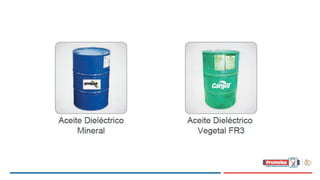

Ø Está la alternativa de emplear los transformadores de pedestal fluido ecológico FR3, que
por su composición vegetal no producirían alteraciones al medio ambiente, además que
presenta otras propiedades como mantenimiento mínimo, reduce al mínimo posibilidades
de incendio, etc.

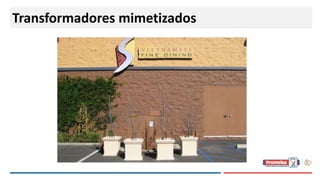

42. Transformadores mimetizados

43. Transformadores mimetizados

44. Transformadores mimetizados

45. Transformadores mimetizados

46. Transformadores mimetizados

47. Ing. CIP. Antonio W. Flores Cucchi
Jefe de Línea de Transformadores
Telf.: (51-1) 7125500 anexo 6405
Cel: 995623143
e-mail: aflores@promelsa.com.pe
