1. MINISTERIO DE ENERGÍA Y MINAS
DIRECCIÓN GENERAL DE ELECTRICIDAD

2. Seguridad
Eficiencia energética
Cuidado del Medio Ambiente

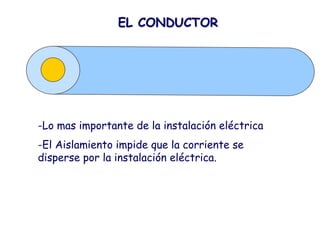

3. EL CONDUCTOR
-Lo mas importante de la instalación eléctrica
-El Aislamiento impide que la corriente se
disperse por la instalación eléctrica.

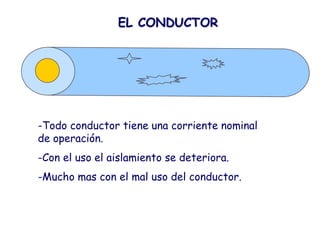

4. EL CONDUCTOR
-Todo conductor tiene una corriente nominal
de operación.
-Con el uso el aislamiento se deteriora.
-Mucho mas con el mal uso del conductor.

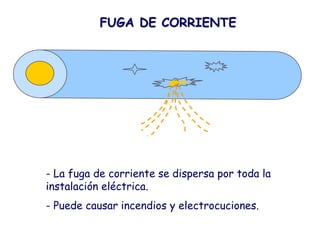

5. FUGA DE CORRIENTE
- La fuga de corriente se dispersa por toda la
instalación eléctrica.
- Puede causar incendios y electrocuciones.

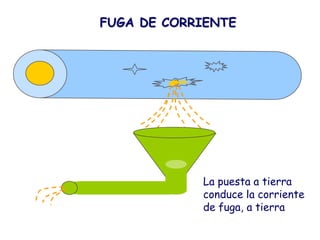

6. FUGA DE CORRIENTE
La puesta a tierra
conduce la corriente
de fuga, a tierra

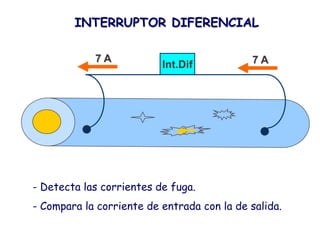

7. INTERRUPTOR DIFERENCIAL
7A 7A
Int.Dif
- Detecta las corrientes de fuga.
- Compara la corriente de entrada con la de salida.

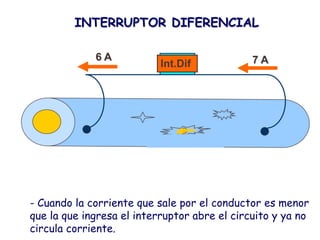

8. INTERRUPTOR DIFERENCIAL
6
7A 7A
Int.Dif
Int.Dif
- Cuando la corriente que sale por el conductor es menor
que la que ingresa el interruptor abre el circuito y ya no
circula corriente.

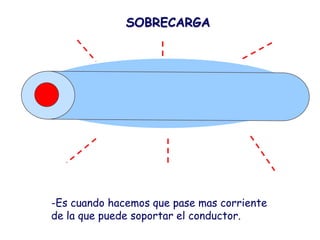

9. SOBRECARGA
-Es cuando hacemos que pase mas corriente
de la que puede soportar el conductor.

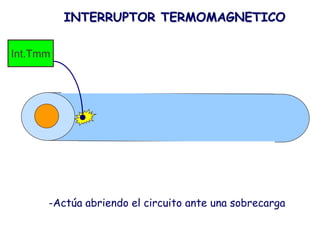

10. INTERRUPTOR TERMOMAGNETICO
Int.Tmm
-Actúa abriendo el circuito ante una sobrecarga

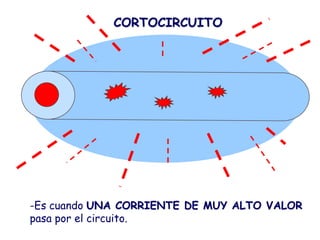

11. CORTOCIRCUITO
-Es cuando UNA CORRIENTE DE MUY ALTO VALOR
pasa por el circuito.

12.  Código Nacional
de Electricidad
– Utilización

13. Recordemos que nos debemos al
uso seguro de la electricidad

14. Peligros de electrocución
CONTACTO DIRECTO CONTACTO INDIRECTO

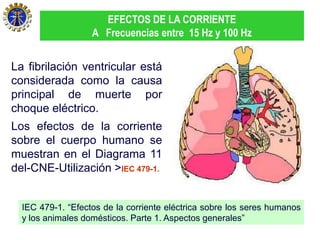

15. EFECTOS DE LA CORRIENTE
A Frecuencias entre 15 Hz y 100 Hz
La fibrilación ventricular está
considerada como la causa
principal de muerte por
choque eléctrico.
Los efectos de la corriente
sobre el cuerpo humano se
muestran en el Diagrama 11
del-CNE-Utilización >IEC 479-1.
IEC 479-1. “Efectos de la corriente eléctrica sobre los seres humanos
y los animales domésticos. Parte 1. Aspectos generales”

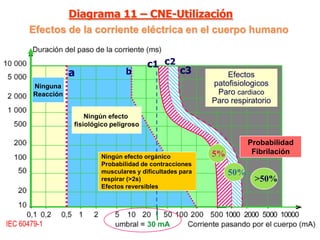

16. Diagrama 11 – CNE-Utilización
Efectos de la corriente eléctrica en el cuerpo humano
c1 c2
a b c3 Efectos
Ninguna patofisiologicos
Reacción Paro cardiaco
Paro respiratorio
Ningún efecto
fisiológico peligroso
Probabilidad
5% Fibrilación
Ningún efecto orgánico
Probabilidad de contracciones
musculares y dificultades para 50%
respirar (>2s) >50%
Efectos reversibles
IEC 60479-1

17. lesiones producidas por
descargas eléctricas

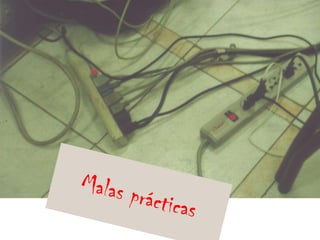

18. HÁBITOS PELIGROSOS

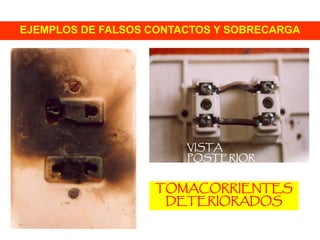

22. EJEMPLOS DE FALSOS CONTACTOS Y SOBRECARGA
VISTA
POSTERIOR
TOMACORRIENTES
DETERIORADOS

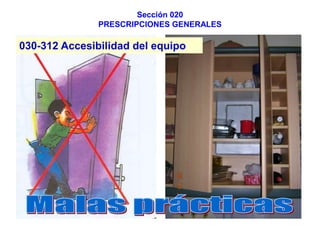

23. Sección 020
PRESCRIPCIONES GENERALES
030-312 Accesibilidad del equipo

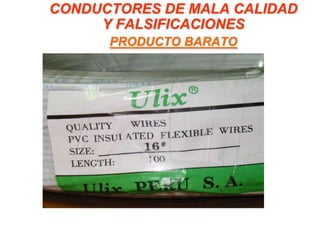

24. CONDUCTORES DE MALA CALIDAD
Y FALSIFICACIONES
PRODUCTO BARATO

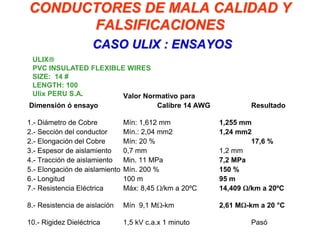

25. CONDUCTORES DE MALA CALIDAD Y
FALSIFICACIONES
CASO ULIX : ENSAYOS
ULIX
PVC INSULATED FLEXIBLE WIRES
SIZE: 14 #
LENGTH: 100
Ulix PERU S.A. Valor Normativo para
Dimensión ó ensayo Calibre 14 AWG Resultado
1.- Diámetro de Cobre Mín: 1,612 mm 1,255 mm
2.- Sección del conductor Mín.: 2,04 mm2 1,24 mm2
2.- Elongación del Cobre Mín: 20 % 17,6 %
3.- Espesor de aislamiento 0,7 mm 1,2 mm
4.- Tracción de aislamiento Min. 11 MPa 7,2 MPa
5.- Elongación de aislamiento Mín. 200 % 150 %
6.- Longitud 100 m 95 m
7.- Resistencia Eléctrica Máx: 8,45 /km a 20ºC 14,409 /km a 20ºC
8.- Resistencia de aislación Mín 9,1 M -km 2,61 M -km a 20 °C
10.- Rigidez Dieléctrica 1,5 kV c.a.x 1 minuto Pasó

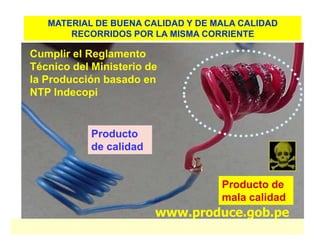

26. MATERIAL DE BUENA CALIDAD Y DE MALA CALIDAD
RECORRIDOS POR LA MISMA CORRIENTE
Cumplir el Reglamento
Técnico del Ministerio de
la Producción basado en
NTP Indecopi
Producto
de calidad
Producto de
mala calidad
www.produce.gob.pe

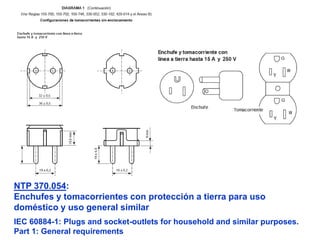

27. NTP 370.054:
Enchufes y tomacorrientes con protección a tierra para uso
doméstico y uso general similar
IEC 60884-1: Plugs and socket-outlets for household and similar purposes.
Part 1: General requirements

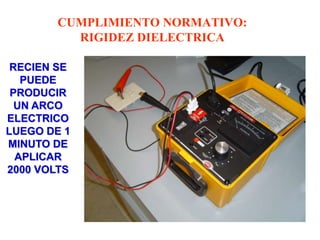

28. CUMPLIMIENTO NORMATIVO:
RIGIDEZ DIELECTRICA
RECIEN SE
PUEDE
PRODUCIR
UN ARCO
ELECTRICO
LUEGO DE 1
MINUTO DE
APLICAR
2000 VOLTS

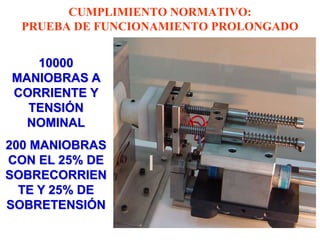

29. CUMPLIMIENTO NORMATIVO:
PRUEBA DE FUNCIONAMIENTO PROLONGADO
10000
MANIOBRAS A
CORRIENTE Y
TENSIÓN
NOMINAL
200 MANIOBRAS
CON EL 25% DE
SOBRECORRIEN
TE Y 25% DE
SOBRETENSIÓN

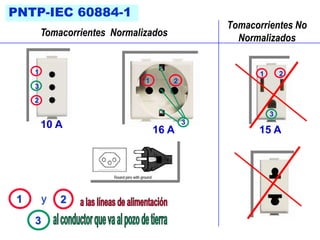

30. PNTP-IEC 60884-1
Tomacorrientes No
Tomacorrientes Normalizados
Normalizados
1 1 2
1 2
3
2
3
10 A 3
16 A 15 A
1 y 2
3

31. Incendios

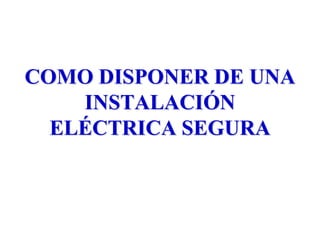

32. COMO DISPONER DE UNA
INSTALACIÓN
ELÉCTRICA SEGURA

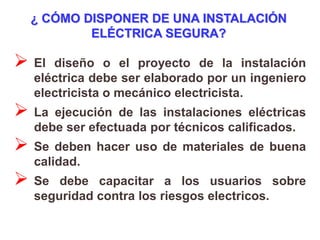

33. ¿ CÓMO DISPONER DE UNA INSTALACIÓN
ELÉCTRICA SEGURA?
 El diseño o el proyecto de la instalación
eléctrica debe ser elaborado por un ingeniero
electricista o mecánico electricista.
 La ejecución de las instalaciones eléctricas
debe ser efectuada por técnicos calificados.
 Se deben hacer uso de materiales de buena
calidad.
 Se debe capacitar a los usuarios sobre
seguridad contra los riesgos electricos.

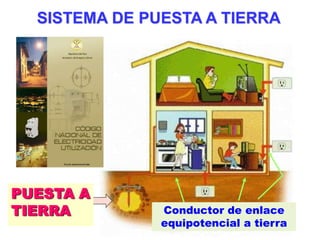

34. SISTEMA DE PUESTA A TIERRA
PUESTA A
PUEST A
TIERRA
TIERRA Conductor de enlace
equipotencial a tierra

35. PUESTA
A
TIERRA

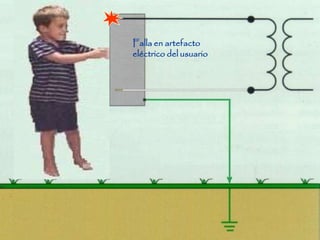

36. Falla en artefacto
eléctrico del usuario

37. PROTECCIÓN DIFERENCIAL
Interruptor
Diferencial
30 m A
Iu
Vc
Máxima corriente a través del cuerpo humano:
30 mA (miliamperes)

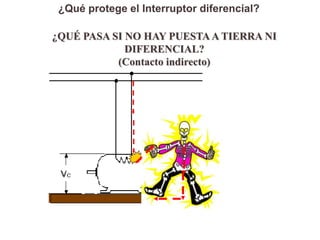

38. ¿Qué protege el Interruptor diferencial?
¿QUÉ PASA SI NO HAY PUESTA A TIERRA NI
DIFERENCIAL?
(Contacto indirecto)

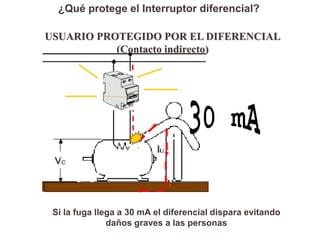

39. ¿Qué protege el Interruptor diferencial?
USUARIO PROTEGIDO POR EL DIFERENCIAL
(Contacto indirecto)
Si la fuga llega a 30 mA el diferencial dispara evitando
daños graves a las personas

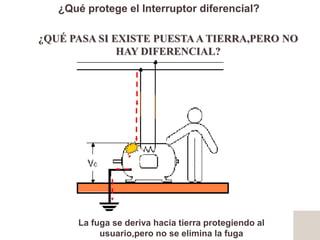

40. ¿Qué protege el Interruptor diferencial?
¿QUÉ PASA SI EXISTE PUESTA A TIERRA,PERO NO
HAY DIFERENCIAL?
La fuga se deriva hacia tierra protegiendo al
usuario,pero no se elimina la fuga

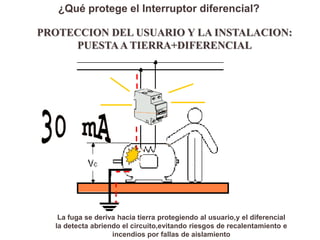

41. ¿Qué protege el Interruptor diferencial?
PROTECCION DEL USUARIO Y LA INSTALACION:
PUESTA A TIERRA+DIFERENCIAL
La fuga se deriva hacia tierra protegiendo al usuario,y el diferencial
la detecta abriendo el circuito,evitando riesgos de recalentamiento e
incendios por fallas de aislamiento

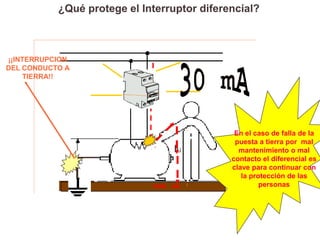

42. ¿Qué protege el Interruptor diferencial?
¡¡INTERRUPCION
DEL CONDUCTO A
TIERRA!!
En el caso de falla de la
puesta a tierra por mal
mantenimiento o mal
contacto el diferencial es
clave para continuar con
la protección de las
personas

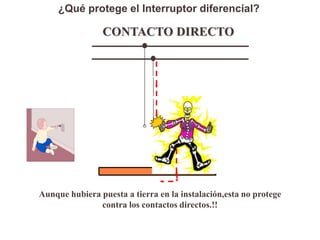

43. ¿Qué protege el Interruptor diferencial?
CONTACTO DIRECTO
Aunque hubiera puesta a tierra en la instalación,esta no protege
contra los contactos directos.!!

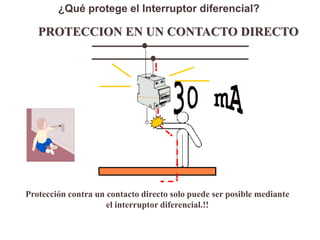

44. ¿Qué protege el Interruptor diferencial?
PROTECCION EN UN CONTACTO DIRECTO
Protección contra un contacto directo solo puede ser posible mediante
el interruptor diferencial.!!

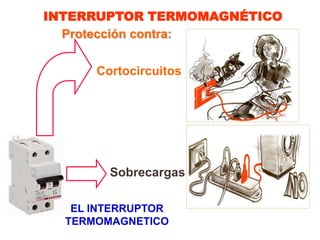

45. INTERRUPTOR TERMOMAGNÉTICO
Protección contra:
Cortocircuitos
Sobrecargas
EL INTERRUPTOR
TERMOMAGNETICO

46. EVITAR SOBRECARGA

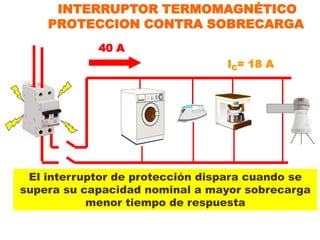

47. INTERRUPTOR TERMOMAGNÉTICO
PROTECCION CONTRA SOBRECARGA
40 A
14A
2A
8 A
IC= 18 A
El interruptor de protección dispara cuando se
supera su capacidad nominal a mayor sobrecarga
menor tiempo de respuesta

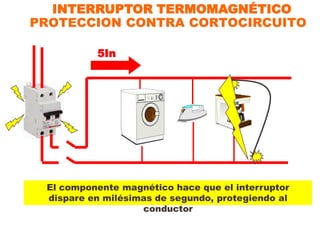

48. INTERRUPTOR TERMOMAGNÉTICO
PROTECCION CONTRA CORTOCIRCUITO
5In
In
El componente magnético hace que el interruptor
dispare en milésimas de segundo, protegiendo al
conductor

49. NO TODOS LOS TERMOMAGNETICOS SON IGUALES:
!CUIDADO!
Bobina magnética
X
consistente y con Bobina magnética con
√
buen revestimiento pobre revestimiento
aislante aislante y poco
consistente
Cámara de arqueo que Cámara de arqueo de
extingue el arco eléctrico en hierro cobreado
un cortocircuito.Aleación de altamente oxidable y
Zinc y Aluminio revestimiento de cartón.
Poco confiable ante el
arco eléctrico
Tornillo de
calibración sin sello
de fábrica.Mayor
Tornillo de calibración posibilidad de
sellado para garantizar descalibración
curva de operación
Bornes de acero con
revestimiento anticorrosivo Tornillos con pobre
Tornillos con mejor y tropicalizado tratamiento
anticorrosivo Bornes de acero con
revestimiento
Contactos en baño de Contactos sin baño de pobre revestimiento y
anticorrosivo
plata para excelente plata.Peores más expuesto a la
conductividad condiciones de corrosión.
continuidad.

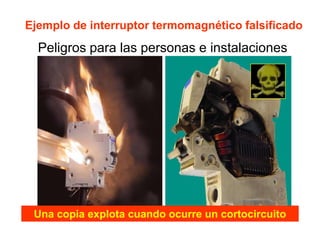

50. Ejemplo de interruptor termomagnético falsificado
Peligros para las personas e instalaciones
Una copia explota cuando ocurre un cortocircuito

51. PROTECCIÓN CONTRA FALLAS ELÉCTRICAS
El interruptor El interruptor
diferencial protege
termomagnético
a las personas de
protege al posibles
conductor de la No olvidar que: electrocuciones y
instalación de protege a la
sobrecargas y instalación de
cortocircuitos daños causados por
fugas de corriente
Son
complementarios
¡¡ NINGUNO REEMPLAZA AL OTRO !!

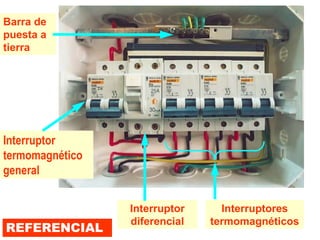

52. Barra de
puesta a
tierra
Interruptor
termomagnético
general
Interruptor Interruptores
diferencial termomagnéticos
REFERENCIAL

53. ¿Cómo reduciremos
los Riesgos ... ?

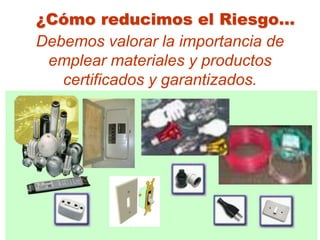

54. ¿Cómo reducimos el Riesgo...
Debemos valorar la importancia de
emplear materiales y productos
certificados y garantizados.

55. .... Los proyectos deben ser
efectuados por personal capacitado y
certificado.
ACREDITADO

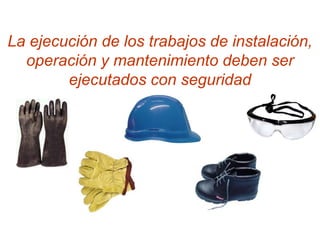

56. La ejecución de los trabajos de instalación,
operación y mantenimiento deben ser
ejecutados con seguridad

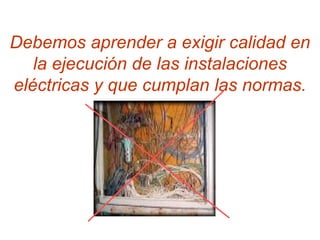

57. Debemos aprender a exigir calidad en
la ejecución de las instalaciones
eléctricas y que cumplan las normas.

58. Medidas de prevención contra el Riesgo
Eléctrico
 Antes de utilizar un aparato o
instalación eléctrica asegurarse de su
perfecto estado.
 No utilizar cables dañados, enchufes
rotos o aparatos defectuosos.
 No tirar de los cables de los enchufes
para desconectar los aparatos.
 No introducir los cables desnudos en
ningún enchufe.

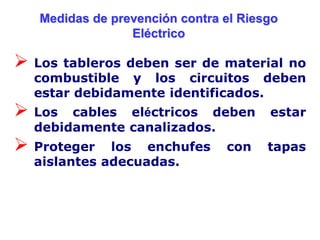

59. Medidas de prevención contra el Riesgo
Eléctrico
 Los tableros deben ser de material no
combustible y los circuitos deben
estar debidamente identificados.
 Los cables eléctricos deben estar
debidamente canalizados.
 Proteger los enchufes con tapas
aislantes adecuadas.

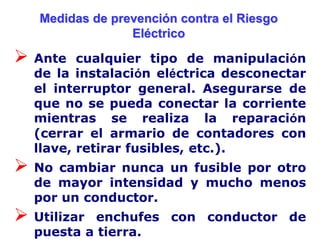

60. Medidas de prevención contra el Riesgo
Eléctrico
 Ante cualquier tipo de manipulación
de la instalación eléctrica desconectar
el interruptor general. Asegurarse de
que no se pueda conectar la corriente
mientras se realiza la reparación
(cerrar el armario de contadores con
llave, retirar fusibles, etc.).
 No cambiar nunca un fusible por otro
de mayor intensidad y mucho menos
por un conductor.
 Utilizar enchufes con conductor de
puesta a tierra.

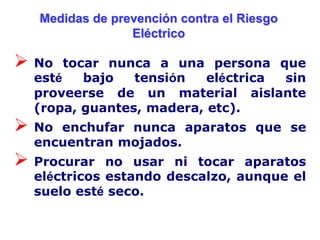

61. Medidas de prevención contra el Riesgo
Eléctrico
 No tocar nunca a una persona que
esté bajo tensión eléctrica sin
proveerse de un material aislante
(ropa, guantes, madera, etc).
 No enchufar nunca aparatos que se
encuentran mojados.
 Procurar no usar ni tocar aparatos
eléctricos estando descalzo, aunque el
suelo esté seco.

62. Visite periódicamente
www.minem.gob.pe
Dirección Normas Eléctricas
475 0065 anexos 2284, 2285, 2286
