Aplicación de la tecnología de soldeo láser en el proceso de fabricación de componentes metálicos para el sector comercial
- 1. 2º Congreso Internacionalde Soldadura y Tecnologías de Unión CESOL Madrid 05/10/12 “Aplicación de la tecnología de soldeo láser en el proceso de fabricación de componentes metálicos para el sector comercial” Ricardo Veira1, Luis A. Voces1, Álvaro Prada2 1 HYDRACORTE S.L. 2 Centro Tecnológico AIMEN 1
- 2. INDICE 1. Quienes somos 2.Sistema productivo 3. Soldadura láser 4. Aplicaciones prácticas 2 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo

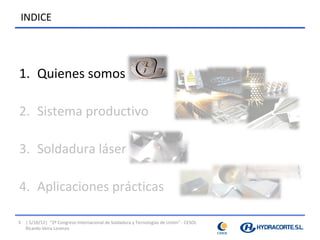

- 3. INDICE 1. Quienes somos 2.Sistema productivo 3. Soldadura láser 4. Aplicaciones prácticas 3 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo

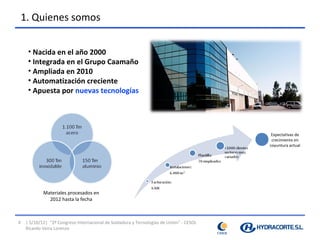

- 4. 1. Quienes somos • Nacida en el año 2000 • Integrada en el Grupo Caamaño • Ampliada en 2010 • Automatización creciente • Apuesta por nuevas tecnologías Expectativas de crecimiento en coyuntura actual Materiales procesados en 2012 hasta la fecha 4 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 5. INDICE 1. Quienes somos 2.Sistema productivo 3. Soldadura láser 4. Aplicaciones prácticas 5 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 6. 2. Sistema productivo 6 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 7. INDICE 1. Quienes somos 2.Sistema productivo 3. Soldadura láser 4. Aplicaciones prácticas 7 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 8. 3. Soldadura láser Láser de disco: - Modelo: TruDisk 4002 - Potencia máxima: 4,4kW - Calidad haz láser: 8mm*mrad 8 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo

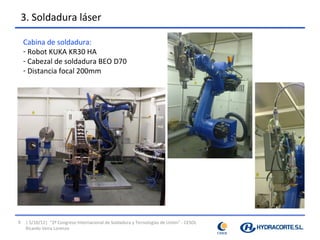

- 9. 3. Soldadura láser Cabina de soldadura: - Robot KUKA KR30 HA - Cabezal de soldadura BEO D70 - Distancia focal 200mm 9 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 10. 3. Soldadura láser Cabina de soldadura: - Mesa rotativa DT - Mesa basculante giratoria DKP400.1 - Eje horizontal KPF 2m - Fibra óptica 200 µm - Fibra óptica 600 µm 10 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 11. 3. Soldadura láser TABLAS TECNOLÓGICAS DE PENETRACIÓN CON DIFERENTES DENSIDADES DE POTENCIA 11 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 12. 3. Soldadura láser 12| 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 13. 3. Soldadura láser PRUEBAS SOBRE PROBETAS A ESCALA LABORATORIO EN DIFERENTES UNIONES A TOPE CONFIGURACIONES DE UNIÓN y ESPESORES Acero al carbono galvanizado de 3mm Acero al carbono Acero inoxidable galvanizado de austenítico AISI304L 1,5mm de 1,5mm 13 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 14. 3. Soldadura láser PRUEBAS SOBRE PROBETAS A ESCALA UNIONES A TOPE EN L LABORATORIO EN DIFERENTES CONFIGURACIONES DE UNIÓN y ESPESORES Acero al carbono Acero inoxidable galvanizado de austenítico AISI304L 1,5mm de 1,5mm 14 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 15. 3. Soldadura láser PRUEBAS SOBRE PROBETAS A ESCALA UNIONES A LABORATORIO EN DIFERENTES TRANSPARENCIA CONFIGURACIONES DE UNIÓN y ESPESORES Acero al carbono Acero inoxidable galvanizado de austenítico AISI304L 1,5mm de 1mm 15 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 16. 3. Soldadura láser PRUEBAS SOBRE PROBETAS A ESCALA LABORATORIO EN DIFERENTES UNIONES EN ESQUINA CONFIGURACIONES DE UNIÓN y ESPESORES Acero inoxidable ALUMINIO Serie 5XXX Acero al carbono austenítico AISI304 de 1mm galvanizado de 1mm de 1mm 16 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 17. INDICE 1. Quienes somos 2.Sistema productivo 3. Soldadura láser 4. Aplicaciones prácticas 17 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo

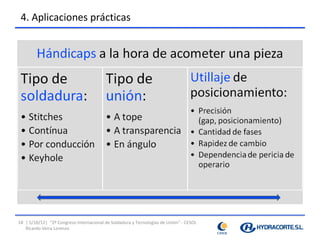

- 18. 4. Aplicaciones prácticas 18| 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 19. 4.1 Percheros enzeta ACERO INOXIDABLE AUSTENÍTICO 304L 19 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 20. 4.1 Percheros enzeta PROCESO INICIAL TIG UNIÓN TUBO-TUBO UNIÓN TAPA-TUBO Ciclo del proceso de fabricación actual: Tiempo de soldeo + Tiempo de repasado + Tiempo de satinado = 30min/pieza 20 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 21. 4.1 Percheros enzeta PROCESO INICIAL TIG UNIÓN TUBO-TUBO UNIÓN TAPA-TUBO 0,5mm 4mm 21 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 22. 4.1 Percheros enzeta ADAPTACIÓN DE LOS PROCESOS PREVIOS A LA Muescas de encaje TECNOLOGÍA LÁSER 22 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 23. 4.1 Percheros enzeta UTILLAJE EXPERIMENTAL 23 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 24. 4.1 Percheros enzeta PROCESADO LÁSER Potencia Velocidad Posición Unión láser soldeo focal TUBO-TUBO 1,3 kW 30 mm/s +9 mm TUBO-TAPA 1,3 kW 20 mm/s +9 mm 24 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 25. 4.1 Percheros enzeta PROCESADO LÁSER UNIÓN TUBO-TUBO 1,2mm UNIÓN TAPA-TUBO 0,8mm 1,1mm 1,5mm EN ESTE CASO LA VALIDACIÓN DEL COMPONENTE ES VISUAL, POR SER UN COMPONENTE POSICIONADO CARA AL PÚBLICO 25 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 26. 4.2 Tubos percheros Cierreperimetral TUBO-TAPA perchero Ø fibra = 200µm e=1,5mm e = 1,5 mm Velocidad Posición Potencia láser Caudal gas soldeo focal 2,5 kW 50 mm/s +4 mm 30 l/min 26 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 27. 4.2 Tubos percheros TIG LASER 0,7mm 2mm 2,7mm 1,9mm 27 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 28. 4.2 Tubos percheros Post-procesado de la pieza: Brillado: acabado final Repasado 28 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 29. 4.3 Pieza escaparatismo ACERO INOXIDABLE AUSTENÍTICO 304L No era posible modificar el diseño 29 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 30. 4.3 Pieza escaparatismo UTILLAJE EXPERIMENTAL 30 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 31. 4.3 Pieza escaparatismo PROCESADO LÁSER SOLDADURA A TRANSPARENCIA Para facilitar el procesado mediante láser en este tipo de componentes con cierre de perfiles: IMPLEMENTACIÓN DE PESTAÑAS 31 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 32. 4.4 Perfil Prototipo PROCESADO LÁSER ACERO INOXIDABLE AUSTENÍTICO 304L 32 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo

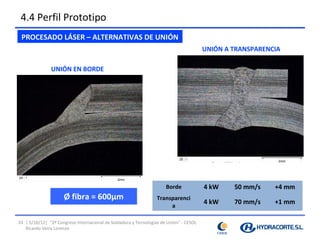

- 33. 4.4 Perfil Prototipo PROCESADO LÁSER – ALTERNATIVAS DE UNIÓN UNIÓN A TRANSPARENCIA UNIÓN EN BORDE Potencia Velocidad Posición Unión láser soldeo focal Borde 4 kW 50 mm/s +4 mm Ø fibra = 600µm Transparenci 4 kW 70 mm/s +1 mm a 33 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 34. 4.5 Cierre Longitudinalde Tubos SOLDEO LÁSER A TOPE ACERO AL CARBONO e = 1 mm Ø fibra = 600µm 34 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 35. 4.5 Cierre Longitudinalde Tubos Potencia Velocidad Posición Caudal gas Caudal gas láser soldeo focal backing 4 kW 65mm/s +8 mm 28 L/min 4 L/min PROBLEMÁTICAS: PRESENCIA DE FALTAS DE FUSIÓN Y AGUJEROS EN ZONAS CON GAP EXCESIVO > 0,1mm 35 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 36. 4.6 Soldeo PodiumsDecoración SOLDEO LÁSER EN BORDE ACERO INOXIDABLE AUSTENÍTICO 304L e = 2mm PIEZA PREPUNTEADA OBJETIVO: ADECUADO ASPECTO ESTÉTICO A NIVEL VISUAL 36 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 37. 4.6 Soldeo PodiumsDecoración Potencia Velocidad Posición Caudal gas láser soldeo focal 2,2 kW 18 mm/s +14 mm 24 L/min Ø fibra = 600µm 37 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 38. 5. Agradecimientos PROYECTO: “Desarrollo de nuevos conceptos de mobiliario auxiliar y decorativo para la industria de confección mediante tecnología láser” EXPEDIENTE: IN841C 2010-191 CONVOCATORIA: Fomento da Investigación e da Innovación Empresarial (2010) FINANCIADO POR: Xunta de Galicia – Consellería de Economía e Industria y el Fondo Europeo de Desarrollo Regional (FEDER) 38 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
- 39. Gracias por su atención Ricardo Veira Lorenzo Responsable Soldadura Láser Ricardo.veira@hydracorte.es Tel:+34 981 613 210 Ext. 374 Fax: +34 981 613 205 Rúa San Fernando, 44ª 15180 – Culleredo (A Coruña) 39 | 5/10/12| “2º Congreso Internacional de Soldadura y Tecnologías de Unión” - CESOL Ricardo Veira Lorenzo
Notas del editor
- #13 Iba a explicar que bajar de fibra no da un resultado lineal, que depende de la combinación de parámetros. También diré esto que apuntas aquí. Fibra de 200: cuando buscamos productividad y no hay junta de unión (soldadura a transparencia) Fibra de 600: cuando necesitamos rellenar junta: uniones a tope, a tope en L…
- #14 Puedes contar que hay combinaciones de parámetros en los que no se consiguen cordones de calidad adecuada debido a la elevada reflectividad del material. Se evaluaron sobre probetas las combinaciones de materiales, espesores y configuraciones de unión más habituales en las piezas que componen el sistema productivo de HYDRACORTE. Y ESTO DE LABORATORIO???? Si lo hicistesis vosotros no es nuestro láser!! No entiendo muy bien este apartado, aunque mostrar las macros sí me parece bien.
- #15 Puedes contar que hay combinaciones de parámetros en los que no se consiguen cordones de calidad adecuada debido a la elevada reflectividad del material.
- #16 Puedes contar que hay combinaciones de parámetros en los que no se consiguen cordones de calidad adecuada debido a la elevada reflectividad del material.
- #17 Puedes contar que hay combinaciones de parámetros en los que no se consiguen cordones de calidad adecuada debido a la elevada reflectividad del material.
