Este documento describe la construcción de un circuito electrónico en un protoboard para un trabajo de la universidad. Se explican brevemente los componentes utilizados como resistencias, LEDs y baterías, así como el funcionamiento básico de un protoboard y algunas recomendaciones para su uso.

1. UNIVERSIDAD CENTRAL DEL ECUADOR
ESCUELA DE CIENCIAS EXACTAS
TRABAJO DE SISTEMAS DIGITALES
5TO SEMESTRE INFORMÁTICA
CIRCUITO EN PROTOBOARD
INTEGRANTES:
HARO ELSA
PARRA DAVID
LIC: JUAN CARLOS ROJAS

2. RESISTENCIAS LEDS
BATERIA PROTOBOARD

4. Se denomina resistor al componente electrónico
diseñado para introducir una resistencia eléctrica
determinada entre dos puntos de un circuito. En el
propio argot eléctrico y electrónico, son conocidos
simplemente como resistencias.
Los resistores se utilizan en los circuitos para
limitar el valor de la corriente ó para fijar el valor
de la tensión.
Para caracterizar un resistor hacen falta tres
valores: resistencia eléctrica, disipación máxima y
precisión o tolerancia.

5. El valor de la resistencia eléctrica se obtiene leyendo las
cifras como un número de una, dos o tres cifras; se
multiplica por el multiplicador y se obtiene el resultado
en Ohmios (Ω). El coeficiente de temperatura únicamente
se aplica en resistencias de alta precisión o tolerancia
menor del 1%.
En una resistencia tenemos generalmente 4 líneas de
colores, aunque podemos encontrar algunas que
contenga 5 líneas (4 de colores y 1 que indica tolerancia).
Vamos a tomar como ejemplo la más general, las de 4
líneas. Leemos las primeras 3 y dejamos aparte la
tolerancia que es plateada (±10%) o dorada (±5%).

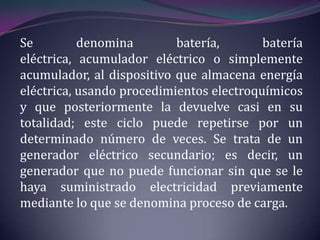

7. Se denomina batería, batería
eléctrica, acumulador eléctrico o simplemente
acumulador, al dispositivo que almacena energía
eléctrica, usando procedimientos electroquímicos
y que posteriormente la devuelve casi en su
totalidad; este ciclo puede repetirse por un
determinado número de veces. Se trata de un
generador eléctrico secundario; es decir, un
generador que no puede funcionar sin que se le
haya suministrado electricidad previamente
mediante lo que se denomina proceso de carga.

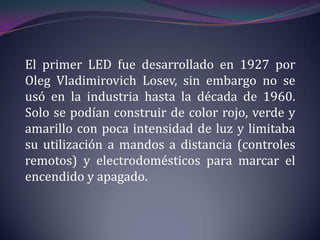

9. El primer LED fue desarrollado en 1927 por
Oleg Vladimirovich Losev, sin embargo no se
usó en la industria hasta la década de 1960.
Solo se podían construir de color rojo, verde y
amarillo con poca intensidad de luz y limitaba
su utilización a mandos a distancia (controles
remotos) y electrodomésticos para marcar el
encendido y apagado.

10. A finales del siglo XX se inventaron los LEDS
ultravioletas y azules, lo que dio paso al
desarrollo del LED blanco, que es un diodo LED
de luz azul con recubrimiento de fósforo que
produce una luz amarilla, la mezcla del azul y el
amarillo produce una luz blanquecina
denominada "luz de luna" consiguiendo alta
luminosidad (7 lúmenes unidad) con lo cual se
ha ampliado su utilización en sistemas de
iluminación.

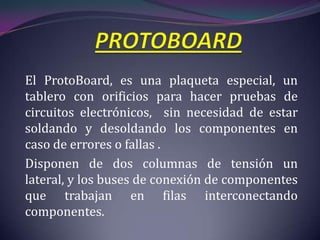

12. El ProtoBoard, es una plaqueta especial, un
tablero con orificios para hacer pruebas de
circuitos electrónicos, sin necesidad de estar
soldando y desoldando los componentes en
caso de errores o fallas .
Disponen de dos columnas de tensión un
lateral, y los buses de conexión de componentes
que trabajan en filas interconectando
componentes.

13. Usualmente las placas de prueba tienen un
conjunto de agujeros ordenados
matricialmente a un paso o separación
generalmente de 2.54 milímetros. Los
agujeros están separados de los demás o
interconectados e acuerdo a un patrón que
facilita su utilización, a estos se los denomina
de uso temporal porque no soldamos nada a
la placa sino que rápidamente podemos
armar y desarmar el circuito que queremos.

14. Debido a las características de capacitancia de
(2 a 30 PF por un punto de contacto) y
resistencia que suelen tener los protoboard
están combinados a trabajar a bajas
frecuencias inferiores a los 10 o 20 MHz
dependiendo del tipo y calidad de los
componentes electrónicos utilizados, los demás
componentes pueden ser montados sobre
perforaciones adyacentes que no compartan la
tira o líneas conductoras e interconectadas a
otros dispositivos usando cables unifilares.

15. Otro tipo de protoBoard es el comúnmente
llamado “Plaqueta Universal” que es del tipo
permanente, son plaquetas comunes con el lado
de cobre dividido en pequeñas áreas cuadradas
con un agujero en el medio. Estás pequeñas “islas”
de cobre, se pueden unir usando soldadura o
cables.

16. TIPOS DE PROTOBOARD
Hay 3 tipos de placas:
Perfboard: Placa de circuito perforada cuyos huecos
están circundados por material conductor
usualmente cobre pero que no están
interconectados entre sí.
Perfboard con patrón: Es una placa perforada
donde alguno de sus agujeros están interconectados
por el material conductor.
Stripboard: Es un tipo especial con patrón en donde
los agujeros están interconectados formando filas de
material conductor, se fabrican generalmente
uniendo una lamina de material conductor, usando
cobre o una aleación a el.

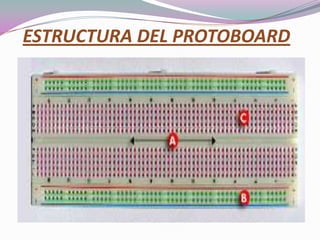

17. ESTRUCTURA DEL PROTOBOARD

18. Se divide en tres regiones:
A) Canal central: Es la región localizada en el medio
del protoboard, se utiliza para colocar los circuitos
integrados.
B) Buses: Los buses se localizan en ambos extremos
del protoboard, se representan por las líneas rojas
(buses positivos o de voltaje) y azules (buses
negativos o de tierra) y conducen de acuerdo a
estas, no existe conexión física entre ellas. La fuente
de poder generalmente se conecta aquí.
C) Pistas: La pistas se localizan en la parte central
del protoboard, se representan y conducen según las
líneas rosas.

19. RECOMENDACIONES AL UTILIZAR EL
PROTOBOARD

20. A) Esta conexión nos sirve para que ambos pares
de buses conduzcan corriente al agregarles una
fuente de poder, así es más fácil manipular los
circuitos integrados.
B) Algunos protoboards tienen separada la parte
media de los buses, es por eso que se realiza esta
conexión para darle continuidad a la corriente.
1.- Coloca los circuitos integrados en una sola
dirección, de derecha a izquierda o viceversa.
2.- Evita el cableado aéreo (A), resulta confuso
en circuitos complejos. Un cableado ordenado
(B) mejora la comprensión y portabilidad.
