Este documento describe diferentes componentes electrónicos como protoboard, LED, transistor, batería, resistencia y fotorresistencia. Explica brevemente lo que es cada componente y cómo funcionan en un circuito electrónico.

1. FACULTAD DE FILOSOFIA Y CIENCIAS Y
LETRAS DE LA EDUCACION
ESCUELA: CIENCIAS EXACTAS
CARRERA:INFORMATICA
SISTEMAS DIGITALES
QUINTO SEMESTRE “1”
 JULIO BARRIGA
 BYRON GAVILANEZ
 EDGAR GUASCOTA
 LUIS USHIÑA

2.  1.- PROTOBOARD
 2.-LED
 3.-TRANSISTOR
 4.-BATERIA(pila seca)
 5.-RESISTENCIA
 6.-FOTORESISTENCIA (LDR)

3.  Se denomina componente electrónico al
dispositivo que forma parte de un circuito
electrónico. Se suele encapsular,generalmente en
un material cerámico, metálico o plástico, y
terminar en dos o más terminales o patillas
metálicas. Se diseñan para ser conectados entre
ellos, normalmente mediante soldadura, a
un circuito impreso, para formar el mencionado
circuito.

5. Es una placa de prueba también conocida como
breadboard físicamente es un tablero con
orificios llamados nodos; usados para construir
prototipos de circuitos electrónicos.
En la figura observamos que el grupo A tiene 28
nodos, al igual que el grupo B. Además, los
grupos C y D tienen 4 nodos cada uno. El total de
nodos de esta protoboard en particular es de 64
nodos.

6. Por convención y comodidad, los grupos A y B se
ocupan para interconexión de componentes en
general, mientras que los nodos de los grupos C y
D se utilizan para la alimentación de la tabla.

7.  El ProtoBoard, es una herramienta
indispensable para aquellos que
empiezamos a experimentar con los
circuitos electrónicos, permite armar
de una forma fácil y rápida cualquier
tipo de circuitos

8.  A) Canal Central: Es la región localizada en el
medio del protoboard, se utiliza para colocar los
circuitos integrados.
 B) Buses: Los buses se localizan en ambos extremos
del protoboard, se representan por las líneas rojas
(buses positivos o de voltaje) y azules (buses
negativos o de tierra) y conducen de acuerdo a
estas, no existe conexión física entre ellas. La fuente
de poder generalmente se conecta aquí.
 C) Pistas: La pistas se localizan en la parte central
del protoboard, se representan y conducen según las
líneas rosas.

10.  El armazon es de plástico , las líneas son
de cobre y algunos tienen una base de
aluminio

12.  Dela sigla inglesa LED: Light-Emitting
Diode, "diodo emisor de luz", también
"diodo luminoso"es un diodo
semiconductor que emite luz. Se usan
como indicadores en muchos
dispositivos, y cada vez con mucha más
frecuencia, en iluminación. Presentado
como un componente electrónico en
1962.

13.  Las terminales que se encuentran por debajo de
la capsula del led deben ser conectados de
terminal negativo a negativo y positivo
lógicamente a positivo, sabiendo que la terminal
negativa es de menor longitud y la positiva la de
mayor longitud

15.  El transistor es un dispositivo electrónico
semiconductor que cumple funciones de
amplificador, oscilador, conmutador o
rectificador. El término “transistor” es la
contracción en inglés de transfer resistor
(resistencia de transferencia). Actualmente se
encuentran prácticamente en todos los aparatos
electrónicos de uso diario:
radios, televisores, reproductores de audio y
video, relojes de cuarzo, computadoras, lámparas
fluorescentes, tomógrafos, teléfonos
celulares, etc; cabe señalar que tiene tres
terminales

17.  Una pila eléctrica es un dispositivo que convierte
energía química en energía eléctrica por un proceso
químico transitorio, tras lo cual cesa su actividad y
han de renovarse sus elementos
constituyentes, puesto que sus características resultan
alteradas durante el mismo. Se trata de un generador
primario. Esta energía resulta accesible mediante dos
terminales que tiene la pila, llamados
polos, electrodos o bornes. Uno de ellos es el polo
negativo o ánodo y el otro es el polo positivo o
cátodo.
 La estructura fundamental de una pila consiste en
dos electrodos, metálicos en muchos
casos, introducidos en una disolución conductora de
la electricidad o electrolito

19.  Se denomina resistencia o resistor (en lenguaje técnico)
al componente electrónico diseñado para introducir una
resistencia eléctrica determinada entre dos puntos de un
circuito.
 En términos generales resistencia es un pasivo de dos
terminales componente eléctrico que implementa la
resistencia eléctrica como un elemento de
circuito. La corriente a través de una resistencia está
en proporción directa a la tensión entre los terminales del
resistor. Así, la relación de la tensión aplicada entre los
terminales una resistencia a la intensidad de corriente a
través del circuito se denomina resistencia. Esta relación
está representada por la ley de Ohm

21. Esta con formado de franjas de colores cuyos
colores se basan en un código que detallamos a
continuación:
Los datos se indican con un conjunto de rayas de
colores sobre el cuerpo del elemento. Son tres,
cuatro o cinco rayas; dejando la raya de
tolerancia (normalmente plateada o dorada) a la
derecha, se leen de izquierda a derecha. La última
raya indica la tolerancia (precisión). De las
restantes, la última es el multiplicador y las otras
las cifras.

23.  El valor se obtiene leyendo las cifras como un
número de una, dos o tres cifras; se multiplica
por el multiplicador y se obtiene el resultado en
Ohmios (Ω). El coeficiente de temperatura
únicamente se aplica en resistencias de alta
precisión (<1%).

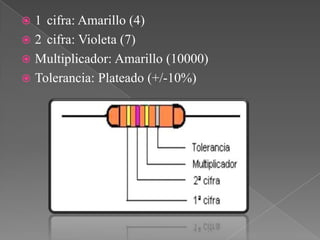

 Ejemplo: La caracterización de una resistencia de
470.000 Ω (470 k Ω), con una tolerancia del
10%, sería la representada en la figura siguiente:

24.  1 cifra: Amarillo (4)
 2 cifra: Violeta (7)
 Multiplicador: Amarillo (10000)
 Tolerancia: Plateado (+/-10%)

26.  Un sensor LDR (Ligth Dependent
Resistor) es una resistencia que varía su
valor en función de la luz recibida, este
funciona de manera inversamente
proporcional, entre mas luz
recibe, menor resistencia prese tentará.

27.  Un sensor LDR o fotorresistencia, está fabricado
por un semiconductor de alta
resistencia, generalmente sulfuro de
cadmio, entonces, si la luz que incide en el
dispositivo es alta, los fotones son absorbidos por
la elasticidad del semiconductor dando a los
electrones la suficiente energía para saltar la
banda de conducción. El electrón libre que
resulta conduce la electricidad, de tal modo que
disminuye la resistencia.
