Sumador de 4 bits
Este documento describe el diseño de un sumador completo de 4 bits utilizando circuitos integrados. Explica que los sumadores son importantes para procesar datos numéricos y enumera los componentes necesarios. Luego detalla el funcionamiento de los sumadores a nivel de bits y cómo conectar cuatro sumadores en paralelo para sumar números de 4 bits, mostrando el resultado en displays de 7 segmentos. Finalmente, muestra la simulación del circuito en Proteus.
Más contenido relacionado
Sumador de 4 bits

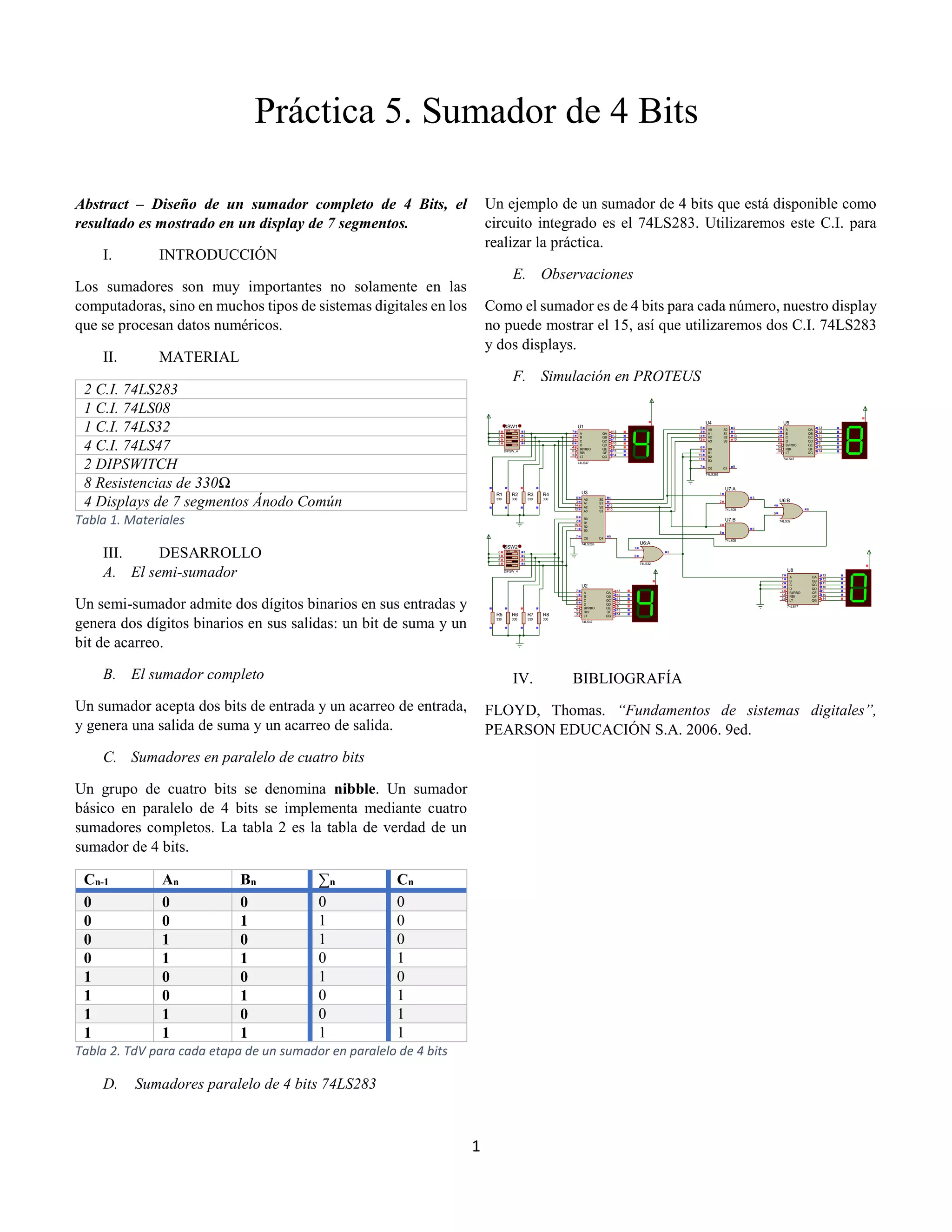

- 1. 1 Abstract – Diseñode un sumador completo de 4 Bits, el resultado es mostrado en un display de 7 segmentos. I. INTRODUCCIÓN Los sumadores son muy importantes no solamente en las computadoras, sino en muchos tipos de sistemas digitales en los que se procesan datos numéricos. II. MATERIAL 2 C.I. 74LS283 1 C.I. 74LS08 1 C.I. 74LS32 4 C.I. 74LS47 2 DIPSWITCH 8 Resistencias de 330Ω 4 Displays de 7 segmentos Ánodo Común Tabla 1. Materiales III. DESARROLLO A. El semi-sumador Un semi-sumador admite dos dígitos binarios en sus entradas y genera dos dígitos binarios en sus salidas: un bit de suma y un bit de acarreo. B. El sumador completo Un sumador acepta dos bits de entrada y un acarreo de entrada, y genera una salida de suma y un acarreo de salida. C. Sumadores en paralelo de cuatro bits Un grupo de cuatro bits se denomina nibble. Un sumador básico en paralelo de 4 bits se implementa mediante cuatro sumadores completos. La tabla 2 es la tabla de verdad de un sumador de 4 bits. Cn-1 An Bn ∑n Cn 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 Tabla 2. TdV para cada etapa de un sumador en paralelo de 4 bits D. Sumadores paralelo de 4 bits 74LS283 Un ejemplo de un sumador de 4 bits que está disponible como circuito integrado es el 74LS283. Utilizaremos este C.I. para realizar la práctica. E. Observaciones Como el sumador es de 4 bits para cada número, nuestro display no puede mostrar el 15, así que utilizaremos dos C.I. 74LS283 y dos displays. F. Simulación en PROTEUS IV. BIBLIOGRAFÍA FLOYD, Thomas. “Fundamentos de sistemas digitales”, PEARSON EDUCACIÓN S.A. 2006. 9ed. A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U1 74LS47 A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U2 74LS47 A0 5 A1 3 A2 14 A3 12 B0 6 B1 2 B2 15 B3 11 C0 7 C4 9 S0 4 S1 1 S2 13 S3 10 U3 74LS283 A0 5 A1 3 A2 14 A3 12 B0 6 B1 2 B2 15 B3 11 C0 7 C4 9 S0 4 S1 1 S2 13 S3 10 U4 74LS283 A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U5 74LS47 1 2 3 U6:A 74LS32 1 2 3 U7:A 74LS08 4 5 6 U7:B 74LS08 4 5 6 U6:B 74LS32 A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U8 74LS47 OFF ON 1 2 3 4 8 7 6 5 DSW1 DIPSW_4 R1 330 R2 330 R3 330 R4 330 OFF ON 1 2 3 4 8 7 6 5 DSW2 DIPSW_4 R5 330 R6 330 R7 330 R8 330 Práctica 5. Sumador de 4 Bits
- 2. 2 Simulación en PROTEUSdel sumador de 4 bits A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U1 74LS47 A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U2 74LS47 A0 5 A1 3 A2 14 A3 12 B0 6 B1 2 B2 15 B3 11 C0 7 C4 9 S0 4 S1 1 S2 13 S3 10 U3 74LS283 A0 5 A1 3 A2 14 A3 12 B0 6 B1 2 B2 15 B3 11 C0 7 C4 9 S0 4 S1 1 S2 13 S3 10 U4 74LS283 A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U5 74LS47 1 2 3 U6:A 74LS32 1 2 3 U7:A 74LS08 4 5 6 U7:B 74LS08 4 5 6 U6:B 74LS32 A 7 QA 13 B 1 QB 12 C 2 QC 11 D 6 QD 10 BI/RBO 4 QE 9 RBI 5 QF 15 LT 3 QG 14 U8 74LS47 OFF ON 1 2 3 4 8 7 6 5 DSW1 DIPSW_4 R1 330 R2 330 R3 330 R4 330 OFF ON 1 2 3 4 8 7 6 5 DSW2 DIPSW_4 R5 330 R6 330 R7 330 R8 330
