El documento describe los conceptos de circuito eléctrico, circuito en serie, circuito en paralelo y mecanismo. Un circuito eléctrico es el camino que sigue la corriente eléctrica a través de conductores y dispositivos. Un circuito en serie conecta los dispositivos secuencialmente, mientras que un circuito en paralelo conecta las terminales de entrada y salida de todos los dispositivos. Finalmente, un mecanismo es un conjunto de sólidos unidos mediante uniones que permiten la transmisión de fuerzas entre máquinas.

1. Circuitos y mecanismos -Tamara Pino .

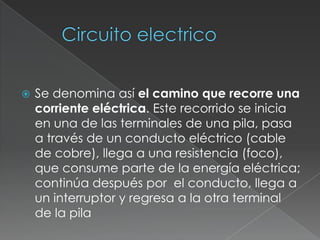

2. Circuito electrico Se denomina así el camino que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por el conducto, llega a un interruptor y regresa a la otra terminal de la pila

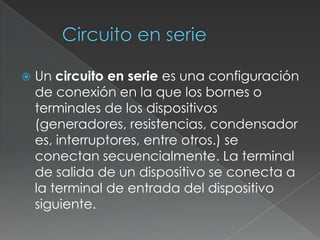

3. Circuito en serie Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.

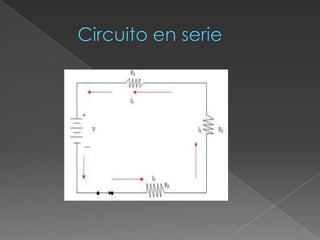

4. Circuito en serie

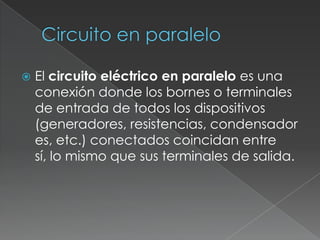

5. Circuito en paralelo El circuito eléctrico en paralelo es una conexión donde los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.

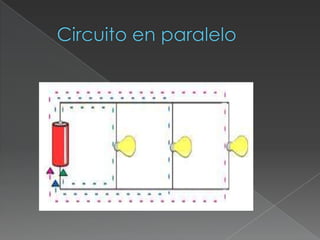

6. Circuito en paralelo

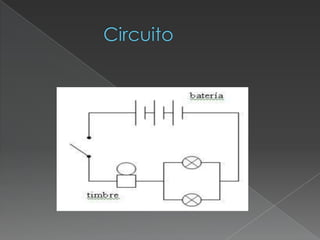

7. Circuito

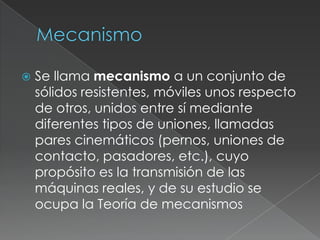

8. Mecanismo Se llama mecanismo a un conjunto de sólidos resistentes, móviles unos respecto de otros, unidos entre sí mediante diferentes tipos de uniones, llamadas pares cinemáticos (pernos, uniones de contacto, pasadores, etc.), cuyo propósito es la transmisión de las máquinasreales, y de su estudio se ocupa la Teoría de mecanismos

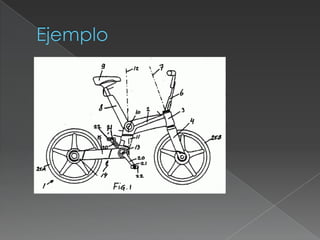

9. Ejemplo
