El documento describe los conceptos de mecanismo y circuito eléctrico. Un mecanismo es un conjunto de sólidos unidos que transmiten movimiento, y su estudio utiliza conceptos como centro de gravedad y momento de inercia. Un circuito eléctrico es una red que contiene una trayectoria cerrada de componentes como resistencias e inductores. Un circuito se puede analizar para determinar su comportamiento en corriente directa o alterna.

1. Mecanismo & circuito

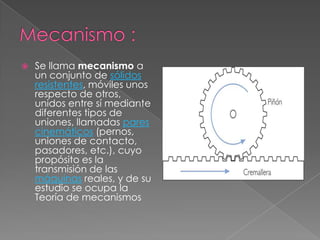

2. Mecanismo :Se llama mecanismo a un conjunto de sólidos resistentes, móviles unos respecto de otros, unidos entre sí mediante diferentes tipos de uniones, llamadas pares cinemáticos (pernos, uniones de contacto, pasadores, etc.), cuyo propósito es la transmisión de las máquinas reales, y de su estudio se ocupa la Teoría de mecanismos

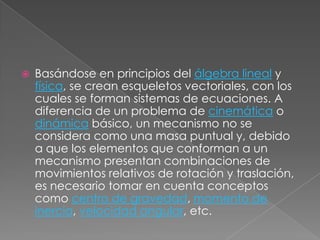

3. Basándose en principios del álgebra lineal y física, se crean esqueletos vectoriales, con los cuales se forman sistemas de ecuaciones. A diferencia de un problema de cinemática o dinámica básico, un mecanismo no se considera como una masa puntual y, debido a que los elementos que conforman a un mecanismo presentan combinaciones de movimientos relativos de rotación y traslación, es necesario tomar en cuenta conceptos como centro de gravedad, momento de inercia, velocidad angular, etc.

4. La mayoría de veces un mecanismo puede ser analizado utilizando un enfoque bidimensional, lo que reduce el mecanismo a un plano.En mecanismos más complejos y, por lo tanto, más realistas, es necesario utilizar un análisis espacial. Un ejemplo de esto es una rótula esférica, la cual puede realizar rotaciones tridimensionales.

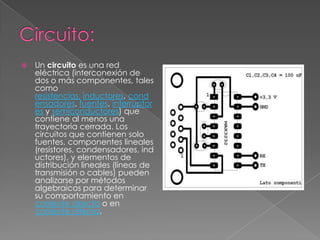

6. Circuito: Un circuito es una red eléctrica (interconexión de dos o más componentes, tales como resistencias,inductores, condensadores, fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos que contienen solo fuentes, componentes lineales (resistores, condensadores, inductores), y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente directa o en corriente alterna.

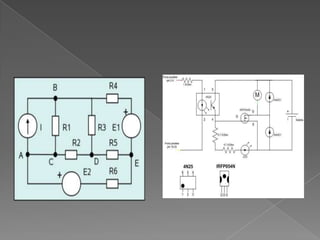

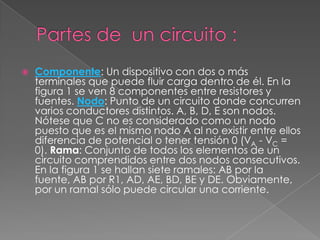

7. Partes de un circuito :Componente: Un dispositivo con dos o más terminales que puede fluir carga dentro de él. En la figura 1 se ven 8 componentes entre resistores y fuentes. Nodo: Punto de un circuito donde concurren varios conductores distintos. A, B, D, E son nodos. Nótese que C no es considerado como un nodo puesto que es el mismo nodo A al no existir entre ellos diferencia de potencial o tener tensión 0 (VA - VC = 0). Rama: Conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.

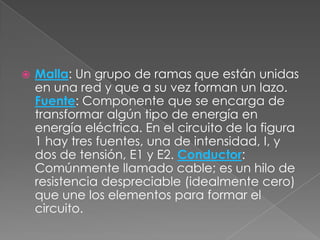

8. Malla: Un grupo de ramas que están unidas en una red y que a su vez forman un lazo. Fuente: Componente que se encarga de transformar algún tipo de energía en energía eléctrica. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2. Conductor: Comúnmente llamado cable; es un hilo de resistencia despreciable (idealmente cero) que une los elementos para formar el circuito.
