- 2. PROPÓSITO DE LA SESIÓN • Conoce el uso de la albañilería en el país y la historia de la albañilería. • Conoce la clasificación de los diferentes tipos de albañilería y mortero.
- 3. ACTIVIDADES DE INICIO • Explicación del propósito de la sesión teórica sobre el tema de Albañilería empleada en el país. • Proceso de fabricación del ladrillo - Video.
- 4. Actividades de desarrollo • Conceptos previos. • Albañilería. • Historia. • Componentes.
- 6. MURO PORTANTE Fuente: Norma E - 0.70 – Albañilería
- 7. MURO NO PORTANTE MUROS NO PORTANTES Fuente: Norma E - 0.70 – Albañilería
- 8. •Los muros no portantes soportan cargas verticales provenientes de su propio peso y cargas perpendiculares a su plano. Ej. Cercos, parapetos, tabiques.
- 10. VIGA DINTEL
- 11. VIGA DINTEL
- 12. ALBAÑILERÍA
- 13. ALBAÑILERIA - MAMPOSTERÍA • La albañilería, denominada también mampostería, está conformada de unidades adheridas entre si con algún material adhesivo. UNIDADES: LADRILLOS O BLOQUES Bloque de concreto Ladrillos de arcilla Sílice-cal MATERIAL ADHESIVO Mortero Grout Ladrillo de concreto
- 14. ALBAÑILERIA - MAMPOSTERÍA I. SEGÚN LA FUNCION ESTRUCTURAL QUE CUMPLEN LOS MUROS DE ALBAÑILERIA. A) MUROS PORTANTES B) MUROS NO PORTANTES III. SEGÚN SU DIAFRAGMA. A) MUROS NO REFORZADOS B) MUROS REFORZADOS A) SIN DIAFRAGMA. B) CON DIAFRAGMA. II. SEGÚN COMO SEAN REFORZADOS LOS MUROS DE ALBAÑILERIA.

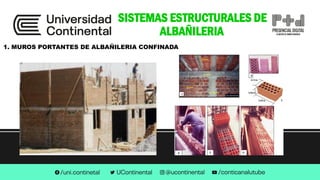

- 15. SISTEMAS ESTRUCTURALES DE ALBAÑILERIA 1. MUROS PORTANTES DE ALBAÑILERIA CONFINADA
- 16. SISTEMAS ESTRUCTURALES DE ALBAÑILERIA 2. MUROS PORTANTES ALBAÑILERIA ARMADA
- 17. HISTORIA
- 18. HISTORIA DE LA ALBAÑILERIA • La primera unidad de albañilería (masa de barro secado al sol) fue creada en Jericó, 7350 años a.C. • El molde, para fabricar adobe, fue creado en Sumeria, 4000 años a.C. La cultura sumeria se desarrolló en lo hoy es Irak. • El ladrillo cerámico (adobe cocinado en horno) se creó en la ciudad de Ur, 3000 años A.C.
- 19. EDIFICIOS SUMERIOS - ZIGURAT DE ANU, URUK UNIDAD: adobes MORTERO: capas de betún Uruk, ciudad sureña del valle de los dos ríos yació a orillas del Eufrates y desde ahí propagó su cultura e influencia por toda Mesopotamia, convirtiéndose en el primer y mas importante centro humano del mundo y cuna que vio nacer a fastuosos reyes como Gilgamesh o Enmerkar. http://www.historiaantigua.es/articulos/uruk/uruk.htm
- 20. EDIFICIOS SUMERIOS Babilonia 2000 y 500 a.C
- 21. BABILONIA • El rey Hammurabi creó el primer reglamento de construcción
- 22. UR – MESOPOTAMIA (ACTUA IRAK) • TORRE DE BABEL “Etemenanki” - zigurat de 8 pisos construido en Ur UNIDAD: LADRILLO – ARCILLA. MORTERO: BETUN O ALQUITRAN
- 23. EGIPTO PIRAMIDES DE EGIPTO Pirámide de Giza. Piedras asentadas con mortero de yeso-arena. 4000 a.C.
- 24. GRECIA Partenón, Grecia, 440a.C. (piedras asentadas con mortero de cal y revestidas con mármol).
- 25. ROMA COLISEO ROMANO: PIEDRA Y MORTERO DE CEMENTO. Vitruvio (25 a.C.) creó el mortero puzolánico. (CAL+AGUA+ARENA VOLCANICA)

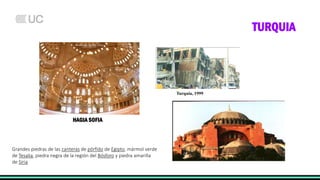

- 26. TURQUIA HAGIA SOFIA Turquía, 1999 Grandes piedras de las canteras de pórfido de Egipto, mármol verde de Tesalia, piedra negra de la región del Bósforo y piedra amarilla de Siria
- 27. TURQUIA el diseño es obra del arquitecto y físico jonio Isidoro de Mileto y del matemático y arquitecto lidioAntemio de Tralles. https://es.wikipedia.org/wiki/Santa_Sof%C3%ADa
- 28. INDIA Y CHINA Taj Mahal – India “Corona de los palacios” Monumento funerario – construido entre 1631 y 1654 en la ciudad de Agra. Mármol blanco, mármol negro y piedra preciosas: jaspe, cristal y jade desde china: turquesas del Tibet, zafiros de Ceilan 28 tipos de geas y piedras para hacer las incrustaciones en el mármol
- 29. INDIA Y CHINA LA GRAN MURALLA CHINA 21200 kilómetros de largo Los materiales usados son aquellos disponibles en los alrededores de la construcción. Cerca de Pekín se utilizó piedra caliza. En otros sitios se utilizó granito o ladrillo cocido. Básicamente, era una larga tapia de arcilla y arena, cubierta con varias paredes de ladrillo
- 30. PERÚ TIAHUANACO–Chulpas, construcción de barro y piedra PERU- CUZCO
- 31. PERÚ – CARAL La cultura Caral se desarrolló entre 3000 y 1800 a. C. (Arcaico Tardío y Formativo Inferior) es decir, fue contemporánea de otras civilizaciones primigenias como las de Egipto, India, Sumeria, China, pero a diferencia de ellas (que intercambiaron sus logros), se desarrolló en completo aislamiento https://es.wikipedia.org/wiki/Caral
- 32. EDAD MODERNA Fuente: Diapositivas de clases – PUCP - Ing. Daniel Quiun
- 33. EDAD MODERNA Fuente: Diapositivas de clases – PUCP - Ing. Daniel Quiun

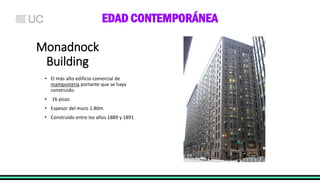

- 34. Monadnock Building • El más alto edificio comercial de mampostería portante que se haya construido. • 16 pisos • Espesor del muro 1.80m • Construido entre los años 1889 y 1891 EDAD CONTEMPORÁNEA
- 35. La albañilería confinada fue creada por ingenieros italianos después del terremoto de Messina, Sicilia, de 1908. CERRANDO LA HISTORIA El diseño racional de la albañilería se inicia a partir de ensayos en Estados Unidos y la India a comienzos del año 1900 https://www.youtube.com/watch?v=NSHbfjCDqgY
- 36. HOTEL EXCALIBUR – LAS VEGAS • El más alto edificio de albañilería armada • 28 pisos • Espesor del muro 25 cm
- 37. En el Perú los ensayos se realizaron a partir de 1970, con esos resultados se elaboró la primera Norma de Albañilería E.070 en 1982. Actualmente, tenemos una nueva Norma E.070 publicada el 2006, pero aún continúan la investigaciones. DIAPOSITIVAS DE CLASE DEL ING. ANGEL SAN BARTOLOME
- 38. NORMA E-070 • EL PRIMER REGLAMENTO DE ALBAÑILERIA SE PUBLICO EN EL AÑO 1982. • SE MODERNIZA Y ACTUALIZA EN EL AÑO 2006. • LOS CÓDIGOS DE CONSTRUCCIÓN TIENEN FUERZA LEGAL Y SU FUNCIÓN PRINCIPAL ES ASEGURAR LA SEGURIDAD AL PUBLICO. • Establecen Requisitos Mínimos. • El ingeniero deberá aplicar su criterio y conocimiento para discernir los casos o situaciones en las que las disposiciones pueden ser insuficientes.
- 39. NORMA E-070 Apuntes de clases del ing. Daniel Quiun
- 40. ALBAÑILERÍA EN EL PERÚ http://edificacionesdecalidad.com/autoconstrucci%C3%B3n- alba%C3%B1iler%C3%ADa-sismorresistente
- 41. ALBAÑILERIA EN EL PERU • Deficiencia en el proceso constructivo, mano de obra no calificada, materiales defectuosos y sin ninguna dirección técnica. • Configuraciones incorrectas. Edificio de 6 niveles - Huancayo El espesor de la junta horizontal es mayor al recomendado por la norma Falla por columna corta - centro educativo, Arequipa 2001.
- 42. LAS ESTRUCTURAS DE ALBAÑILERÍA ENCONTRADAS EN LA CIUDAD DE HUANCAYO
- 43. LAS ESTRUCTURAS DE ALBAÑILERÍA ENCONTRADAS EN LA CIUDAD DE HUANCAYO
- 47. COMPONENTES

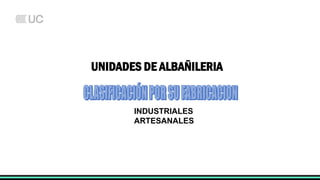

- 48. COMPONENTES DE LA ALBAÑILERÍA • POR SU TAMAÑO • POR SU MATERIA PRIMA • POR SU FABRICACIÓN • POR SU PORCENTAJE DE HUECOS UNIDADES DE ALBAÑILERIA • ARTESANAL • INDUSTRIAL MORTERO

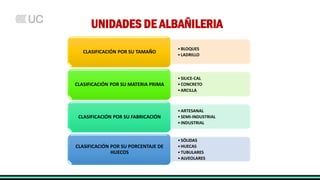

- 50. UNIDADES DE ALBAÑILERIA •BLOQUES •LADRILLO CLASIFICACIÓN POR SU TAMAÑO •SILICE-CAL •CONCRETO •ARCILLA CLASIFICACIÓN POR SU MATERIA PRIMA •ARTESANAL •SEMI-INDUSTRIAL •INDUSTRIAL CLASIFICACIÓN POR SU FABRICACIÓN •SÓLIDAS •HUECAS •TUBULARES •ALVEOLARES CLASIFICACIÓN POR SU PORCENTAJE DE HUECOS

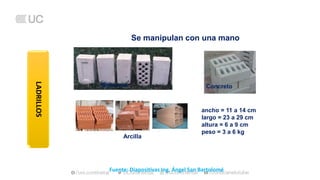

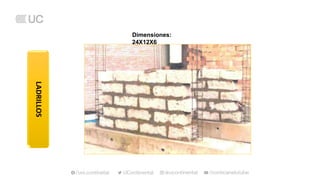

- 51. Se manipulan con una mano Sílice-cal Concreto Arcilla ancho = 11 a 14 cm largo = 23 a 29 cm altura = 6 a 9 cm peso = 3 a 6 kg LADRILLOS Fuente: Diapositivas Ing. Ángel San Bartolomé
- 52. LADRILLOS
- 53. LADRILLOS
- 54. LADRILLOS
- 58. Se manipulan con las dos manos. ancho = 14 o 19 cm largo = 19 o 39 cm altura = 19 cm peso = 12 a 20 kg BLOQUES Fuente: Diapositivas Ing. Ángel San Bartolomé
- 59. BLOQUES
- 60. BLOQUES
- 61. Cara rugosa Cara lisa recubierta por lechada de cemento por exceso de agua en la mezcla. baja adherencia con el mortero BLOQUES Fuente: Diapositivas Ing. Ángel San Bartolomé
- 62. BLOQUES DE CONCRETO ARMADO ALBAÑILERÍA ARMADA grout ALBAÑILERIA ARMADA: SISTEMA CONSTRUCTIVO EN EL CUAL EL REFUERZO DE ACERO SE COLOCA DENTRO DE LOS ALVÉOLOS DE LOS BLOQUES Bloque de concreto vibrado Uso: Muros portantes de albañilería armadas, cercos, tabiques y parapetos BLOQUES

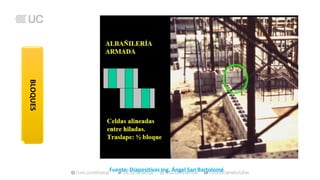

- 63. BLOQUES Fuente: Diapositivas Ing. Ángel San Bartolomé
- 64. Bloques de arcilla BLOQUES Fuente: Diapositivas Ing. Ángel San Bartolomé
- 65. BLOQUES SÍLICO-CALCÁREOS Sí-Ca Normal (12x29x14 cm) BLOQUES Fuente: Diapositivas Ing. Ángel San Bartolomé

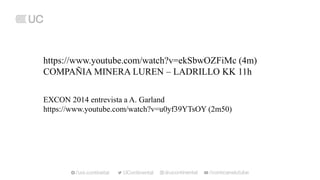

- 70. https://www.youtube.com/watch?v=ekSbwOZFiMc (4m) COMPAÑIA MINERA LUREN – LADRILLO KK 11h EXCON 2014 entrevista a A. Garland https://www.youtube.com/watch?v=u0yf39YTsOY (2m50)

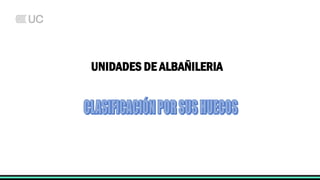

- 72. UNIDADES DE ALBAÑILERIA ARCILLA SILICE CAL CONCRETO
- 75. UNIDADES MACIZAS O SOLIDAS Presenta ranuras o perforaciones perpendiculares a la superficie de asiento no mayor al 30% del area bruta. UNIDADES SOLIDAS Fuente: Diapositivas Ing. Ángel San Bartolomé
- 76. LADRILLOS DE ARCILLA MACIZAS O SOLIDAS Unidad Sólida, con 30% de huecos. KING KONG LARK TIPO IV Med. 9X12.5X23 cms Peso: 2.7 kg KING KONG 30% TIPO V Med. 9X13X24 cms Peso: 3.8 kg UNIDADES SOLIDAS
- 77. UNIDADES HUECAS Presenta ranuras o perforaciones perpendiculares a la superficie de asiento MAYOR al 30% del área bruta. UNIDADES SOLIDAS Fuente: Diapositivas Ing. Ángel San Bartolomé
- 78. Unidad Hueca (con más de 30% de huecos) LADRILLOS DE ARCILLA HUECAS Falla frágil: falla no recomendada UNIDADES SOLIDAS
- 79. Las perforaciones favorecen: •cocción interna •engrape •acústica •termicidad UNIDADES SOLIDAS Fuente: Diapositivas Ing. Ángel San Bartolomé
- 80. UNIDADES TUBULARES Presenta huecos paralelos a la superficie de asiento. pandereta UNIDADES SOLIDAS
- 81. CORRECTO En edificios aporticados los tabiques deben construirse después de haber vaciado el concreto, de lo contrario, … UNIDADES SOLIDAS Fuente: Diapositivas Ing. Ángel San Bartolomé
- 82. UNIDADES ALVEOLARES • Unidad de Albañilería con alvéolos o celdas de tamaño suficiente como para alojar el refuerzo vertical, los huecos son perpendiculares a la superficie de asiento. • Empleados en edificaciones de albañilería armada rellena con grout. UNIDADES SOLIDAS Fuente: Diapositivas Ing. Ángel San Bartolomé
- 83. UNIDADES APILABLE Fuente: Diapositivas Ing. Ángel San Bartolomé UNIDADES SOLIDAS
- 84. NORMA EN DISCUSIÓN UNIDADES SOLIDAS Fuente: Norma E - 0.70 – Albañilería

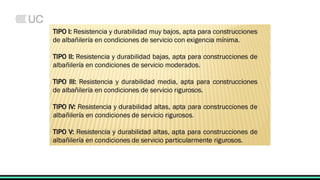

- 85. NORMA VIGENTE CLASIFICACIÓN PARA FINES ESTRUCTURALES UNIDADES SOLIDAS Fuente: Norma E - 0.70 – Albañilería
- 86. CLASIFICACIÓN PARA FINES ESTRUCTURALES NORMA EN DISCUSIÓN PUBLICA UNIDADES SOLIDAS Fuente: Norma E - 0.70 – Albañilería
- 88. NORMA VIGENTE Fuente: Norma E - 0.70 – Albañilería
- 89. LIMITACIONES DE USO NORMA EN DISCUSIÓN PUBLICA Fuente: Norma E - 0.70 – Albañilería
- 90. MORTERO
- 91. Fuente: Diapositivas de clases – PUCP - Ing. Daniel Quiun

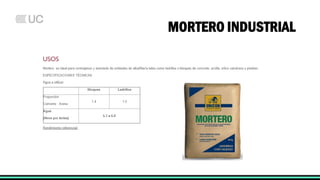

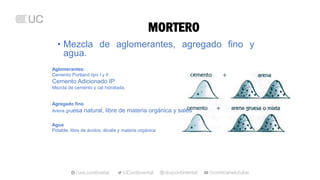

- 92. • Mezcla de aglomerantes, agregado fino y agua. MORTERO Aglomerantes: Cemento Portland tipo I y II Cemento Adicionado IP Mezcla de cemento y cal hidratada, Agregado fino Arena gruesa natural, libre de materia orgánica y sales Agua Potable, libre de ácidos, álcalis y materia orgánica
- 95. Se recomienda usar mortero 1:3 o 1:4 para edificios de 4 a 5 pisos, para edificios hasta de 3 pisos puede usarse morteros 1: 5
- 97. MORTERO 1:4
- 98. MORTERO Objetivos: -Controlar la calidad de la mano de obra Compatibilizarlo con la resistencia de la unidad REVENIMIENTO O SLUMP EN EL CONO DE ABRAMS RECOMENDADO (6 pulgadas) Fuente: Diapositivas de clases – PUCP - Ing. Daniel Quiun
- 99. AGREGADO FINO
- 100. GROUT Fuente: Diapositivas de clases – PUCP - Ing. Daniel Quiun
- 101. • El concreto esta compuesto por una mezcla de: cemento, agregado fino, agregado grueso, agua. En algunas ocasiones será necesario agregarle: aire y aditivos.
- 102. GROUT
- 103. GROUT Fuente: Norma E - 0.70 – Albañilería
- 104. GROUT

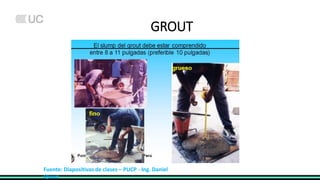

- 105. GROUT Fuente: Diapositivas de clases – PUCP - Ing. Daniel Quiun
