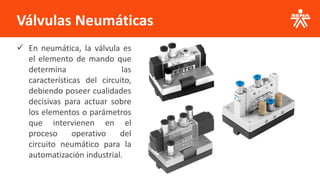

Válvulas Neumáticas
✓ En neumática, la válvula es
el elemento de mando que
determina las
características del circuito,
debiendo poseer cualidades
decisivas para actuar sobre
los elementos o parámetros
que intervienen en el
proceso operativo del
circuito neumático para la
automatización industrial.

Válvulas Neumáticas
1. Válvulas de Cierre y Control de Caudal y Presión.
2. Válvulas de Bloqueo.
3. Grupos de Válvulas.
4. Contador Neumático.
5. Nomenclatura de Dispositivos Neumáticos.
6. Diseño y Simulación de Circuitos Neumáticos.

1.1. Válvula Antirretorno
Esta válvula es la más simple de
todas, permite el paso del fluido
en una dirección y lo impide en la
opuesta. En esta válvula el
elemento de bloqueo no está
sometido a una carga, no tiene
muelle (Fig. 1), sin embargo
también pueden estar presentes
(Fig. 2).
2
1
Fig. 1 Válvula Antirretorno sin Muelle.
Fig. 2 Válvula Antirretorno con Muelle.

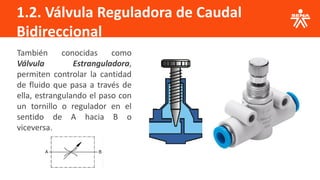

1.2. Válvula Reguladora de Caudal
Bidireccional
También conocidas como
Válvula Estranguladora,
permiten controlar la cantidad
de fluido que pasa a través de
ella, estrangulando el paso con
un tornillo o regulador en el
sentido de A hacia B o
viceversa.

1.3. Válvula Reguladora de Caudal con
Antirretorno
Las válvulas reguladoras de caudal, permiten
controlar la velocidad de avance o retroceso de
un cilindro. Cada reguladora de caudal solo
regula la velocidad en un sentido.
El flujo de aire puede circular por la
estrangulación o por el antirretorno, cuando el
antirretorno le deje el paso libre circulará a la
misma velocidad que en el resto del circuito,
sin embargo, cuando el antirretorno le corte el
paso, el único camino que le quedará será la
estrangulación y por lo tanto disminuirá la
velocidad.

1.4. Válvula Limitadora de Presión
Su función es limitar la presión en el sistema
a un valor adecuado. La válvula limitadora de
presión tiene la misma construcción que una
antirretorno de muelle (resorte). Cuando el
sistema se sobrecarga, la válvula se abre y el
flujo de la presión se descarga directamente
por el escape. La presión en el sistema
permanece en el valor determinado por el
resorte de la válvula.
En la válvula limitadora de presión, la presión
(energía) se convertirá en calor. Por esta
razón se deberán evitar largos periodos de
operación de esta válvula.
2
1

1.5. Válvula de Escape Rápido
También conocida como válvula purgadora rápida, cumple con la misión de evacuar rápidamente el
aire de cualquier recipiente (normalmente, de la cámara que se está vaciando en un momento
determinado en un cilindro de doble efecto), para así conseguir un aumento de su velocidad de
actuación.
El aire entra por la vía de alimentación (1), desplaza la membrana de obturación, lo que bloquea la vía
de escape (3) y conecta la vía (2) por el que se llena un determinado recipiente.
Cuando cesa la alimentación en (1), el aire a presión acumulado mueve la membrana de obturación
hacia (1) y sale con rapidez por la vía de escape (3).

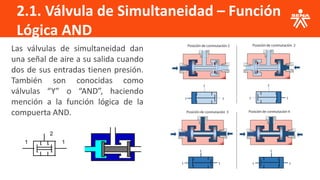

2.1. Válvula de Simultaneidad – Función
Lógica AND
Las válvulas de simultaneidad dan
una señal de aire a su salida cuando
dos de sus entradas tienen presión.
También son conocidas como
válvulas “Y” o “AND”, haciendo
mención a la función lógica de la
compuerta AND.
1 1
2

2.1. Válvula de Simultaneidad – Función
Lógica AND
Una aplicación típica de las válvulas
de simultaneidad es el
accionamiento en serie de un
cilindro a través de dos válvulas
distribuidoras.

2.2. Válvula Selectora – Función Lógica OR
Estas válvulas permiten la circulación de
aire desde dos entradas opuestas a una
sola salida común. El aire que entra por
el conducto de la derecha (1) desplaza la
membrana de obturación hacia la
izquierda, bloquea la salida y se va a
través de la vía de utilización (2). En el
caso de que el aire entre por la
izquierda, la bola se desplazará hacia la
izquierda, la membrana de obturación
se desplazará hacia la derecha y el aire
circulará igualmente hacia la vía de
utilización (2).
1 1
2

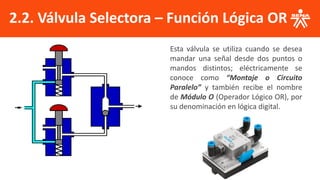

2.2. Válvula Selectora – Función Lógica OR
Esta válvula se utiliza cuando se desea
mandar una señal desde dos puntos o
mandos distintos; eléctricamente se
conoce como “Montaje o Circuito
Paralelo” y también recibe el nombre
de Módulo O (Operador Lógico OR), por
su denominación en lógica digital.

3.1. Válvulas Temporizadoras

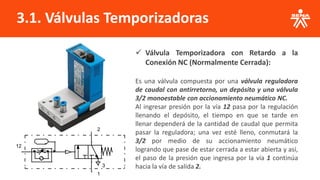

✓ Válvula Temporizadora con Retardo a la
Conexión NC (Normalmente Cerrada):
Es una válvula compuesta por una válvula reguladora
de caudal con antirretorno, un depósito y una válvula
3/2 monoestable con accionamiento neumático NC.
Al ingresar presión por la vía 12 pasa por la regulación
llenando el depósito, el tiempo en que se tarde en
llenar dependerá de la cantidad de caudal que permita
pasar la reguladora; una vez esté lleno, conmutará la
3/2 por medio de su accionamiento neumático
logrando que pase de estar cerrada a estar abierta y así,
el paso de la presión que ingresa por la vía 1 continúa
hacia la vía de salida 2.
2
1
12
3

3.1. Válvulas Temporizadoras

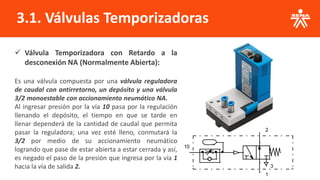

✓ Válvula Temporizadora con Retardo a la
desconexión NA (Normalmente Abierta):
Es una válvula compuesta por una válvula reguladora
de caudal con antirretorno, un depósito y una válvula
3/2 monoestable con accionamiento neumático NA.
Al ingresar presión por la vía 10 pasa por la regulación
llenando el depósito, el tiempo en que se tarde en
llenar dependerá de la cantidad de caudal que permita
pasar la reguladora; una vez esté lleno, conmutará la
3/2 por medio de su accionamiento neumático
logrando que pase de estar abierta a estar cerrada y así,
es negado el paso de la presión que ingresa por la vía 1
hacia la vía de salida 2.
2
1
10
3

3.2. Válvula de Secuencia
Esta válvula también conocida como Válvula de
Presostato, está compuesta internamente por
una válvula reguladora de presión y una válvula
3/2 monoestable con accionamiento neumático.
Conmuta cuando alcanza un valor de presión
establecido con anterioridad, el cual es valorado
por la vía 12, una vez alcanzado este valor
permite el paso del fluido hacia la vía de
accionamiento de la válvula 3/2, una vez
accionada permite el paso de presión entre la vía
1 y la vía 2 y así poder accionar el actuador o
válvula distribuidora correspondiente.
2
12 1
3

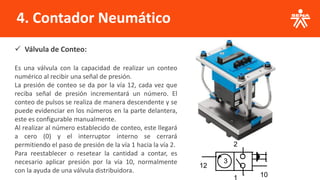

4. Contador Neumático
✓ Válvula de Conteo:
Es una válvula con la capacidad de realizar un conteo
numérico al recibir una señal de presión.
La presión de conteo se da por la vía 12, cada vez que
reciba señal de presión incrementará un número. El
conteo de pulsos se realiza de manera descendente y se
puede evidenciar en los números en la parte delantera,
este es configurable manualmente.
Al realizar al número establecido de conteo, este llegará
a cero (0) y el interruptor interno se cerrará
permitiendo el paso de presión de la vía 1 hacia la vía 2.
Para reestablecer o resetear la cantidad a contar, es
necesario aplicar presión por la vía 10, normalmente
con la ayuda de una válvula distribuidora.
3
12
10
2

5. Nomenclatura de Dispositivos
Neumáticos
Los dispositivos incluidos en los sistemas neumáticos están denominados de acuerdo con
la norma DIN-ISO 1219-2. Todos los componentes incluidos en un circuito llevan el mismo
número principal de identificación. Dependiendo del componente específico, se agregan
letras de identificación. Si un circuito incluye varios componentes iguales, éstos están
numerados correlativamente. Los ramales sometidos a presión están identificados con la
letra P y se numeran por separado:
• Cilindros 1A1, 1A2, 2A1, 2A2…
• Válvulas 1V1, 1V2, 1V3, 2V1, 2V2, 2V3…
• Detectores 1B1, 1B2, 2B1, 2B2…
• Señales de Entrada 1S1, 1S2, 1S3…
• Accesorios 0Z1, 0Z2, 1Z1, 1Z2…

6. Diseño y Simulación de Circuitos
Neumáticos
PROGRAMA UTILIZADO: FluidSIM Neumática 4.5

6. Diseño y Simulación de Circuitos
Neumáticos

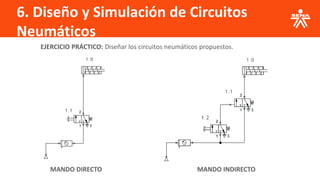

EJERCICIO PRÁCTICO: Diseñar los circuitos neumáticos propuestos.
MANDO DIRECTO MANDO INDIRECTO
