Este documento presenta información sobre sistemas de control secuencial neumáticos. Explica tres tecnologías para sistemas de control secuencial: cableada, electroneumática y programada. Luego describe los componentes básicos de un sistema neumático como válvulas, tuberías, actuadores y finales de carrera. Finalmente, explica dos métodos para controlar procesos secuenciales neumáticos: paso a paso máximo y método por anulación de cadena.

1. Servicio Nacional de Aprendizaje
SENA
AUTOMATIZACION INDUSTRIAL

2. Ing. Esp. John Jairo Piñeros C.

3. 1. Introducción Sistemas de control secuencial
Ing. Esp. John Jairo Piñeros C.
TECNOLOGÍAS
Cableada 1. Electroneumáticos
Hidráulicos
3. Eléctricos (lógica
Cableada)
Programada Microcontroladores
2. PLC (Lógica
Programada)
Ventajas:
- Simplicidad, adecuados para
problemas sencillos
Desventajas:
- Ocupa mucho espacio
- Poca Flexibilidad
Ventajas:
- Flexibilidad y costo para
aplicaciones media/alta
Desventajas:
- Complicados y caros para
aplicaciones simples

4. Ing. Esp. John Jairo Piñeros C.
Ejemplo Sistema Control Secuencial
1. Introducción Sistemas de control secuencial
1. Electroneumático
2. Programada
3. Cableada

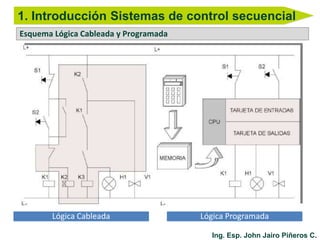

5. Ing. Esp. John Jairo Piñeros C.
Esquema Lógica Cableada y Programada
Lógica Cableada Lógica Programada
1. Introducción Sistemas de control secuencial

6. Ing. Esp. John Jairo Piñeros C.

7. Ing. Esp. John Jairo Piñeros C.
Componentes: Elementos de Un sistema Neumático
2. Control Secuencial: Electroneumática
• Válvulas
• Tubería
• Rotativos
• Simple Efecto
• Doble Efecto
• FRL• Compresor
Generador
de Energía
Tratamiento
de Aire
Mando y
Control
Actuadores

8. Componentes: Compresor
Ing. Esp. John Jairo Piñeros C.
2. Control Secuencial: Electroneumática

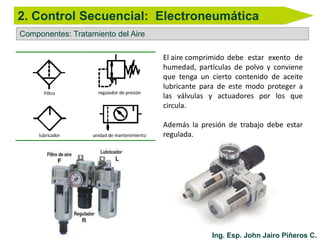

9. Ing. Esp. John Jairo Piñeros C.
Componentes: Tratamiento del Aire
El aire comprimido debe estar exento de
humedad, partículas de polvo y conviene
que tenga un cierto contenido de aceite
lubricante para de este modo proteger a
las válvulas y actuadores por los que
circula.
Además la presión de trabajo debe estar
regulada.
2. Control Secuencial: Electroneumática

10. Ing. Esp. John Jairo Piñeros C.
Componentes: Ejemplo Generación y Tratamiento del Aire
2. Control Secuencial: Electroneumática

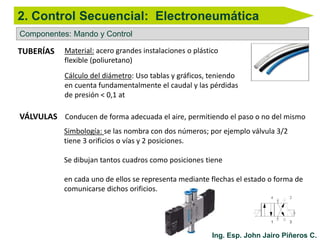

11. Ing. Esp. John Jairo Piñeros C.
Componentes: Mando y Control
2. Control Secuencial: Electroneumática
Simbología: se las nombra con dos números; por ejemplo válvula 3/2
tiene 3 orificios o vías y 2 posiciones.
Se dibujan tantos cuadros como posiciones tiene
en cada uno de ellos se representa mediante flechas el estado o forma de
comunicarse dichos orificios.
TUBERÍAS Material: acero grandes instalaciones o plástico
flexible (poliuretano)
Cálculo del diámetro: Uso tablas y gráficos, teniendo
en cuenta fundamentalmente el caudal y las pérdidas
de presión < 0,1 at
VÁLVULAS Conducen de forma adecuada el aire, permitiendo el paso o no del mismo

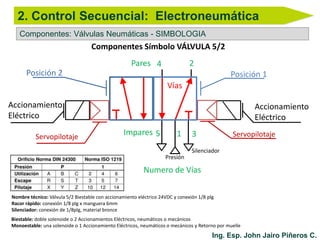

12. Ing. Esp. John Jairo Piñeros C.
Componentes: Válvulas Neumáticas - SIMBOLOGIA
2. Control Secuencial: Electroneumática
Componentes Símbolo VÁLVULA 5/2
1
24
3
Vías
Numero de Vías
Impares
Pares
Accionamiento
Eléctrico
Accionamiento
Eléctrico
5Servopilotaje Servopilotaje
Posición 1Posición 2
Presión
Silenciador
Nombre técnico: Válvula 5/2 Biestable con accionamiento eléctrico 24VDC y conexión 1/8 plg
Racor rápido: conexión 1/8 plg x manguera 6mm
Silenciador: conexión de 1/8plg, material bronce
Biestable: doble solenoide o 2 Accionamientos Eléctricos, neumáticos o mecánicos
Monoestable: una solenoide o 1 Accionamiento Eléctricos, neumáticos o mecánicos y Retorno por muelle

13. Racor rápido 1/8”x4mm
Silenciadores
Bronce 1/8”
Acc Eléctrico
Solenoide 24VDC
Acc Eléctrico
Solenoide 24VDC
Acc. manual
1
2
4
3
5
Símbolo
Válvula 5/2 Biestable con accionamiento eléctrico 110VAC y
manualcon CNX 1/8 “ servopilotada
Racor rápido 1/8”x4mm
Componentes: Válvulas Neumáticas - SIMBOLOGIA
3. Control Secuencial: Electroneumática

14. Ing. Esp. John Jairo Piñeros C.
Componentes: Válvulas Neumáticas - Accionamientos
3. Control Secuencial: Electroneumática

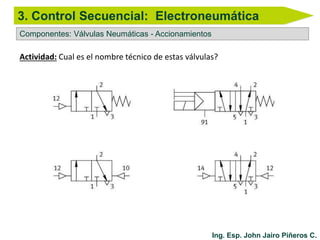

15. Componentes: Válvulas Neumáticas - Accionamientos
3. Control Secuencial: Electroneumática
Actividad: Cual es el nombre técnico de estas válvulas?
Ing. Esp. John Jairo Piñeros C.

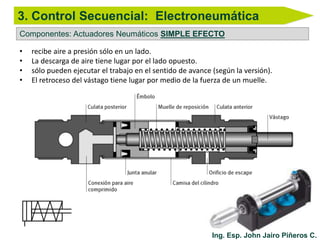

16. Componentes: Actuadores Neumáticos SIMPLE EFECTO
3. Control Secuencial: Electroneumática
• recibe aire a presión sólo en un lado.
• La descarga de aire tiene lugar por el lado opuesto.
• sólo pueden ejecutar el trabajo en el sentido de avance (según la versión).
• El retroceso del vástago tiene lugar por medio de la fuerza de un muelle.
Ing. Esp. John Jairo Piñeros C.

17. Componentes: Actuadores Neumáticos DOBLE EFECTO
3. Control Secuencial: Electroneumática
• Accionado en ambos sentidos por aire a presión.
• Puede ejecutar trabajos en ambos sentidos de movimiento.
• La fuerza ejercida sobre el émbolo es algo mayor en el movimiento de avance que en
el de retroceso.
Ing. Esp. John Jairo Piñeros C.

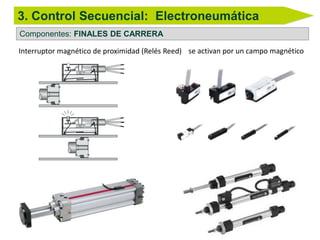

18. Componentes: FINALES DE CARRERA
3. Control Secuencial: Electroneumática
Interruptor magnético de proximidad (Relés Reed) se activan por un campo magnético

19. Conexión Componentes Neumáticos
Ing. Esp. John Jairo Piñeros C.
3. Control Secuencial: Electroneumática
ACTUADOR SIMPLE EFECTO ACTUADOR DOBLE EFECTO
Válvula 3/2 Monoestable con
accionamiento eléctrico 110VAC
Válvula 5/2 Monoestable con
accionamiento eléctrico 110VAC
S1 S2 S1 S2

20. Ing. Esp. John Jairo Piñeros C.

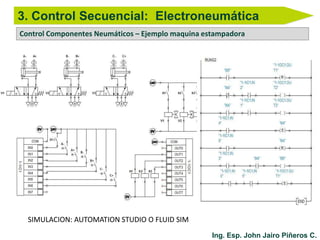

Control Componentes Neumáticos – Ejemplo maquina estampadora
3. Control Secuencial: Electroneumática
SIMULACION: AUTOMATION STUDIO O FLUID SIM

21. Ing. Esp. John Jairo Piñeros C.
PASO A PASO MAXIMO

22. 4. Métodos Secuenciales Electroneumáticos
Ing. Esp. John Jairo Piñeros C.
PASO A PASO MAXIMO
CONDICIONES:
• Utilizar válvulas BIESTABLES.
• El número de pasos es igual al número de memorias (relevos).
• La memoria ALISTA EL SIGUIENTE PASO Y DESACTIVA EL ANTERIOR.
• El último paso tiene un pulsador de inicio.
PROCEDIMIENTO:
1. Dibujar un croquis de situación.
2. Plano neumático
3. Realizar la ecuación de Movimiento (cada letra es un grupo)
4. Plano eléctrico

23. Ing. Esp. John Jairo Piñeros C.
4. Métodos Secuenciales Electroneumáticos

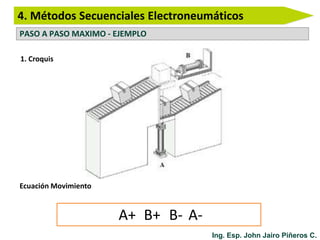

PASO A PASO MAXIMO - EJEMPLO
1. Croquis
Ecuación Movimiento
A+ B+ B- A-

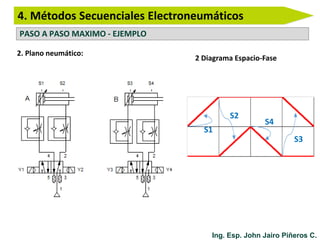

24. 4. Métodos Secuenciales Electroneumáticos
PASO A PASO MAXIMO - EJEMPLO
2. Plano neumático:
Ing. Esp. John Jairo Piñeros C.
2 Diagrama Espacio-Fase
S2
S4
S3
S1

25. S2S1 S3 S4
A+ B+ B- A-

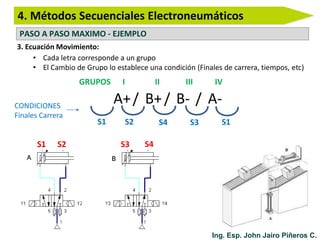

4. Métodos Secuenciales Electroneumáticos
PASO A PASO MAXIMO - EJEMPLO
3. Ecuación Movimiento:
• Cada letra corresponde a un grupo
• El Cambio de Grupo lo establece una condición (Finales de carrera, tiempos, etc)
/ / /
GRUPOS I II III IV
CONDICIONES
Finales Carrera
S2 S4 S3 S1
Ing. Esp. John Jairo Piñeros C.
S2S1 S3 S4
S1

26. 4. Métodos Secuenciales Electroneumáticos
PASO A PASO MAXIMO - EJEMPLO
Ing. Esp. John Jairo Piñeros C.

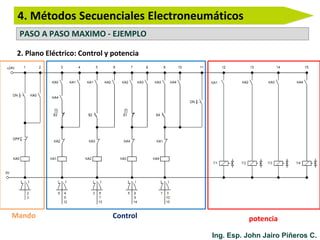

2. Plano Eléctrico: Control y potencia
Control potenciaMando

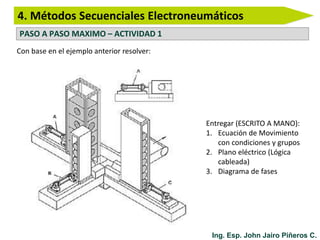

27. 4. Métodos Secuenciales Electroneumáticos
PASO A PASO MAXIMO – ACTIVIDAD 1
Ing. Esp. John Jairo Piñeros C.
Con base en el ejemplo anterior resolver:
Entregar (ESCRITO A MANO):
1. Ecuación de Movimiento
con condiciones y grupos
2. Plano eléctrico (Lógica
cableada)
3. Diagrama de fases

28. Ing. Esp. John Jairo Piñeros C.
PASO A PASO MÁXIMO SIMPLIFICADO
O MÉTODO POR ANULACIÓN DE CADENA

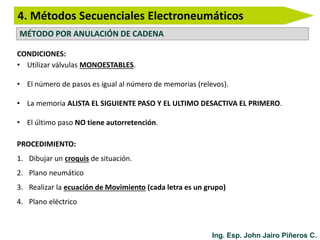

29. 4. Métodos Secuenciales Electroneumáticos
Ing. Esp. John Jairo Piñeros C.
MÉTODO POR ANULACIÓN DE CADENA
CONDICIONES:
• Utilizar válvulas MONOESTABLES.
• El número de pasos es igual al número de memorias (relevos).
• La memoria ALISTA EL SIGUIENTE PASO Y EL ULTIMO DESACTIVA EL PRIMERO.
• El último paso NO tiene autorretención.
PROCEDIMIENTO:
1. Dibujar un croquis de situación.
2. Plano neumático
3. Realizar la ecuación de Movimiento (cada letra es un grupo)
4. Plano eléctrico

30. Ing. Esp. John Jairo Piñeros C.
4. Métodos Secuenciales Electroneumáticos
PASO A PASO MAXIMO - EJEMPLO
1. Croquis
Ecuación Movimiento
A+ B+ B- A-

31. 4. Métodos Secuenciales Electroneumáticos

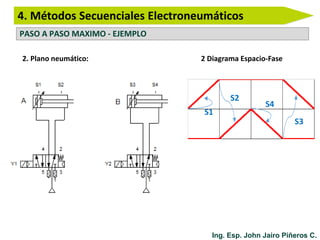

PASO A PASO MAXIMO - EJEMPLO
2 Diagrama Espacio-Fase
Ing. Esp. John Jairo Piñeros C.
2. Plano neumático:
S2
S4
S3
S1

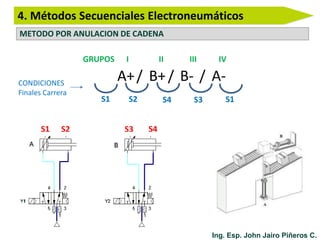

32. 4. Métodos Secuenciales Electroneumáticos
METODO POR ANULACION DE CADENA
Ing. Esp. John Jairo Piñeros C.
S2S1 S3 S4
A+ B+ B- A-/ / /
GRUPOS I II III IV
CONDICIONES
Finales Carrera
S2 S4 S3 S1
S2S1 S3 S4
S1

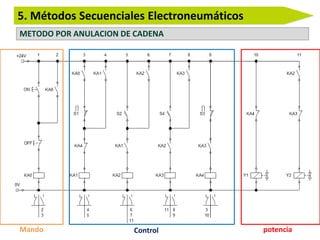

33. 5. Métodos Secuenciales Electroneumáticos
METODO POR ANULACION DE CADENA
Control potenciaMando

34. 4. Métodos Secuenciales Electroneumáticos

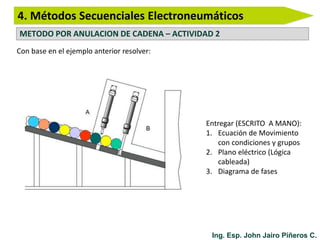

METODO POR ANULACION DE CADENA – ACTIVIDAD 2
Ing. Esp. John Jairo Piñeros C.
Con base en el ejemplo anterior resolver:
Entregar (ESCRITO A MANO):
1. Ecuación de Movimiento
con condiciones y grupos
2. Plano eléctrico (Lógica
cableada)
3. Diagrama de fases

35. 5. Métodos Secuenciales Electroneumáticos
Taller No. 1
Ing. Esp. John Jairo Piñeros C.
Realizar la programación de los sistemas secuenciales propuestos en las
diapositivas con el fin de realizar el montaje en los bancos de neumática de los
diseños propuestos (próxima sesión).
Realizar en Grupos de 2 personas
