Diagramas de Procesos

UNIDAD II: CONSIDERACIONES
GENERALES EN EL DISEÑO DE
EQUIPOS DE PROCESO.
DIAGRAMAS DE PROCESOS
Departamento de Energética
Univ. Nac. Exp. Francisco de Miranda
Alis Morillo – 2014

Contenido
 Diagrama de Flujos
 Diagrama de Bloques (DBP ó BFD)
 Diagrama de Flujo de Procesos (DFP ó PFD)
 Diagrama de Tubería e Instrumentación (DTI ó P&ID)
 Otros diagramas
 Diagramas en 3-D (Plant Layout)

Diagramas de Procesos
 Es un conjunto de
símbolos, abreviaturas
y señales arreglados
de forma coherente
que permiten indicar
las propiedades,
cualidades y
disposición de
operaciones, equipos,
y accesorios dentro de
un proceso químico.

Niveles de Diagramas
 Diagramas de Bloques
 Diagramas de Flujo de
Procesos
 Diagramas de Tuberías e
Instrumentación –
Conocido también como
Diagrama de Flujo
Mecánico
Incrementa la:
Complejidad
Información
aportada

Diagrama de Bloques
 El Diagrama de Bloques
muestra una
representación general
de un proceso químico.
 Pueden presentarse dos
tipos:
 Diagrama de Bloques
de Planta
 Diagrama de Bloques
del Proceso

Diagrama de Bloques
 Cada operación o
unidad de proceso se
representa por un
bloque.
 Existen sólo cuatro tipo
de unidades de proceso
que se representan:
Mezcladores,
Reactores, Divisores y
Separadores.

Diagrama de Bloques
 Las corrientes de flujo
principales se representan
por líneas flechadas en la
dirección del flujo.
 Los flujos van de
izquierda a derecha en el
digrama.
 Si las líneas verticales se
cruzan con las
horizontales, estas se
mantiene y las verticales se
cortan.
Diagrama de Bloques de Proceso

Diagrama de Bloques
 Las corrientes
gaseosas se
incluyen en la parte
superior del
diagrama, y los
líquidos y sólidos
hacia la parte
inferior.

Diagrama de Bloques
 Se incluye la
información crítica
para entender el
proceso: Materias
primas, reacciones,
productos, balance de
materia, y
especificaciones de
proceso.

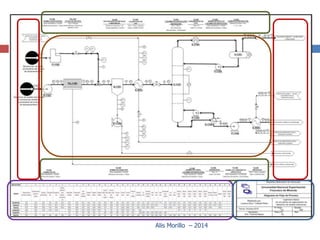

Diagrama de Flujo de Procesos
 El DFP es una representación esquemática del proceso con sus
condiciones de operación normal, y su control básico.

 PDVSA cuenta con su normativa para la elaboración
de este documento.
 Un documento auxiliar al DFP es el Plano de
Simbología. Este es de vital importancia para
comprender los diagramas correspondientes.
 El DFP también indica los efluentes (líquidos, gases o
sólidos) emanados en el proceso y su disposición.
 En el se representan TODOS los equipos de proceso
identificados por su código respectivo.

 Se numeran TODAS las corrientes de proceso, y se
presenta una descripción de sus condiciones mediante
una tabla adjunta.
 Se representan TODAS las corrientes de servicio
utilizados en CADA equipo de proceso.
 Se deben señalar los lazos de control básico para
asegurar la estabilidad de las condiciones de proceso.
 Se da información sobre el diseño de los equipos,
características y servicio.

The Process Flow Diagram (cont’d)
Fanny Yadira Robayo – 2012

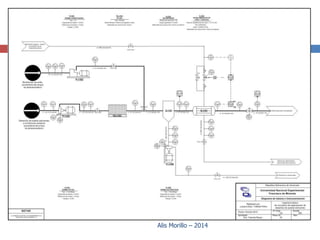

Diagrama de Tubería e Instrumentación
 El DTI muestra los detalles mecánicos de equipos,
tuberías y válvulas, así como, detalles de la
instrumentación (válvulas, controladores, alarmas,
etc.).
 Este sirve de guía para llevar a cabo las actividades de
ingeniería y construcción de la planta, por lo cual su
preparación requiere de un alto grado de precisión y
una información completa.

Diagrama de Tubería e Instrumentación
 Contiene información sobre la estrategía de control
empleada.
 Indica el material y tamaño de los equipos de proceso,
y las tuberías empleadas.
 Muestra la instrumentación y accesorios requeridos.
 Un documento auxiliar al DTI es el Plano de
Simbología. Este es de vital importancia para
comprender los diagramas correspondientes.

Otros Diagramas
 Plot Plans – Es un
plano o dibujo que
muestra una vista
superior de la planta,
indicando la
distribución de los
equipos en la planta y
la separación entre
ellos.
Plot Plan

Diagrama de Elevación
Otros Diagramas
 Diagramas de
Elevación – En un plano
o dibujo que muestra
una vista de lateral de la
planta, dando
información sobre la
disposición de los
equipos y la distancia
entre ellos.

Diagramas
en 3-D

Plano de Simbología
 Es un Documento Auxiliar del DFP y del DTI.
 Contiene información sobre la codificación y
simbología de:
 Equipos de proceso, y líneas de tuberías,
 Instrumentación y control: válvulas, válvulas de
control, controladores, medidores, e instrumentos.
 Miscelanios: válvulas de alivío y de vacío, discos de
ruptura, etc.
 Abreviaturas.

Identificación de Equipos
 XX-YZZ A/B/…
 XX Representa a 1 o 2 dígitos asignados para las
letras de identificación de los equipos (pe. P = Bomba)
 Y Representa a 1 o 2 dígitos asignados para el numero
de la unidad y/o planta.
 ZZ Representa a 1 o 2 dígitos asignados para la
numeración de los equipos
 A/B/… Dígitos asignados para indicar cuantas veces
esta duplicado el equipo.

Por ejemplo,
 P-905, es la quinta bomba en la unidad 9.
 P-301 A/B es la primera bomba de la unidad 3, y existen dos
iguales.
Las letras de identificación de los equipos dependen de la
Empresa. Por ejemplo: PDVSA emplea:
Identificación de los Equipos
 P = Bombas.
 K = Compresores
 E = Intercambiadores de
calor
 T = Torres o columnas
 F = Hornos
 R = Reactores
 V ó D = Separadores ó
tambores.

Simbología de los Equipos
 Son los graficos o figuras
mediante los cuales son
representados los equipos en los
diagramas.
 Estos varian entre el DFP y el
DTI para cada equipo.
 Los simbolos de los equipos
dependen de la Compañia para la
cual se este trabajando.

 La identificación de líneas de tuberías sigue el
mismo esquema que los equipos, aunque se presenta
una mayor cantidad de dígitos.
 La identificación y simbología de los controladores,
las válvulas y otros elementos de instrumentación y
control se encuentran regulados por la ISA 5.1.
Plano de Simbología
