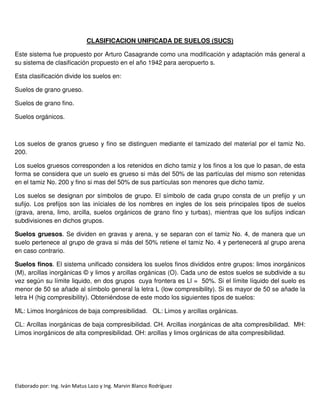

El documento describe el Sistema Unificado de Clasificación de Suelos (SUCS), propuesto por Casagrande como una modificación de su sistema de 1942. Divide los suelos en suelos de grano grueso, suelos de grano fino y suelos orgánicos. Explica cómo se clasifican y designan cada tipo de suelo usando símbolos de grupo según sus propiedades físicas evaluadas a través de ensayos de laboratorio.
Este informe, abarca el diseño de mezcla mediante el método ACI y sus respectivos ensayos de agregados, tales como el contenido de humedad, la malla 200, la granulometría, el peso específico; como también del cemento, en este caso su peso específico.
Los ensayos realizados en el presente informe son en su mayoría aplicados a los agregados, ya que los parámetros que producen, afectan directamente en el cálculo de valores que componen la dosificación del concreto.
importante ensayo para la determinación de la densidad de suelos que se usan generalmente en construcción de obras viales, mediante la aplicación de método del cono de arena cuya aplicabilidad y desarrollo es sencillo de realizar.
El suelo se puede clasificar según su textura: fina o gruesa, y por su estructura: floculada, agregada o dispersa, lo que define su porosidad que permite una mayor o menor circulación del agua, y por lo tanto la existencia de especies vegetales que necesitan concentraciones más o menos elevadas de agua o de gases.
Este informe, abarca el diseño de mezcla mediante el método ACI y sus respectivos ensayos de agregados, tales como el contenido de humedad, la malla 200, la granulometría, el peso específico; como también del cemento, en este caso su peso específico.
Los ensayos realizados en el presente informe son en su mayoría aplicados a los agregados, ya que los parámetros que producen, afectan directamente en el cálculo de valores que componen la dosificación del concreto.
importante ensayo para la determinación de la densidad de suelos que se usan generalmente en construcción de obras viales, mediante la aplicación de método del cono de arena cuya aplicabilidad y desarrollo es sencillo de realizar.
El suelo se puede clasificar según su textura: fina o gruesa, y por su estructura: floculada, agregada o dispersa, lo que define su porosidad que permite una mayor o menor circulación del agua, y por lo tanto la existencia de especies vegetales que necesitan concentraciones más o menos elevadas de agua o de gases.
Índigo Energía e Industria No. 16 |Tradicionalmente, las estaciones de servicio han sido vistas sólo como puntos de suministro de combustible para vehículos. Sin embargo, en la actualidad, estos espacios experimentan una transformación significativa hacia la sostenibilidad y la incorporación de tecnologías verdes.
En este ejemplar también encontrarás:
#Entrevistas
Ignacio Contreras Andrade, director del área oil and gas de Vicer
Carlos León Martín, presidente de Onexpo Puebla
Oscar Del Cueto, presidente de CPKC México.
José Luis del Corral, vp ejecutivo de STRACON y director de operaciones en Dumas.
#Opinión
Dra. Alicia Zazueta Payán, presidenta de la AMPES
Dr. Leonardo Ramos, subgerente operativo de anteproyectos hidroeléctricos de la CFE
Por Julio Zugasti, asociado senior de Hogan Lovells
Coberturas
BYD SHARK: potente, eficiente y amigable con el medio ambiente
IV Foro de Biogás fomentan el uso de Biometano
Takeda celebra 60 años de presencia en México con inauguración del ICC
AMID presenta decálogo para mejorar la salud y la economía de México
#Noticias
CFE adquiere crédito para desarrollar la primera central solar flotante de Latam
Sempra Infraestructura dona 7 mdp a la Cruz Roja Mexicana
Histórica multa de COFECE a gasolineras
Mantenimiento garantiza el óptimo funcionamiento de estaciones de servicio: Petrogas
Destacada participación de AMPES en UNITI Expo 2024
Gilbarco mostrará equipos y soluciones en los GVR Tech Days
2. Elaborado por: Ing. Iván Matus Lazo y Ing. Marvin Blanco Rodríguez

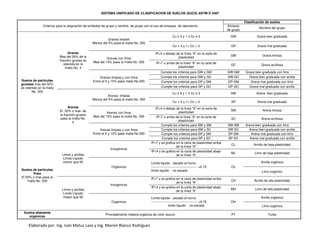

SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS (SUCS) ASTM D 2487
Criterios para la asignación de símbolos de grupo y nombre de grupo con el uso de ensayes de laboratorio
Clasificación de suelos
Símbolo
de grupo
Nombre del grupo
Suelos de partículas
gruesas mas del 50%
es retenido en la malla
No. 200
Gravas
Mas del 50% de la
fracción gruesa es
retenida en la
malla No. 4
Gravas limpias
Menos del 5% pasa la malla No. 200
Cu ≥ 4 y 1 ≤ Cc ≤ 3 GW Grava bien graduada
Cu < 4 y 1> Cc > 3 GP Grava mal graduada
Gravas con finos
Mas del 12% pasa la malla No. 200
IP<4 o debajo de la línea “A” en la carta de
plasticidad
GM Grava limosa
IP>7 o arriba de la línea “A” en la carta de
plasticidad
GC Grava arcillosa
Gravas limpias y con finos
Entre el 5 y 12% pasa malla No.200
Cumple los criterios para GW y GM GW-GM Grava bien graduada con limo
Cumple los criterios para GW y GC GW-GC Grava bien graduada con arcilla
Cumple los criterios para GP y GM GP-GM Grava mal graduada con limo
Cumple los criterios para GP y GC GP-GC Grava mal graduada con arcilla
Arenas
El 50% o mas de
la fracción gruesa
pasa la malla No.
4
Arenas limpias
Menos del 5% pasa la malla No. 200
Cu ≥ 6 y 1 ≤ Cc ≤ 3 SW Arena bien graduada
Cu < 6 y 1> Cc > 3 SP Arena mal graduada
Arenas con finos
Mas del 12% pasa la malla No. 200
IP<4 o debajo de la línea “A” en la carta de
plasticidad
SM Arena limosa
IP>7 o arriba de la línea “A” en la carta de
plasticidad
SC Arena arcillosa
Arenas limpias y con finos
Entre el 5 y 12% pasa malla No.200
Cumple los criterios para SW y SM SW-SM Arena bien graduada con limo
Cumple los criterios para SW y SC SW-SC Arena bien graduada con arcilla
Cumple los criterios para SP y SM SP-SM Arena mal graduada con limo
Cumple los criterios para SP y SC SP-SC Arena mal graduada con arcilla
Suelos de partículas
finas
El 50% o mas pasa la
malla No. 200
Limos y arcillas
Limite Liquido
menor que 50
Inorgánicos
IP>7 y se grafica en la carta de plasticidad arriba
de la línea “A”
CL Arcilla de baja plasticidad
IP<4 y se grafica en la carta de plasticidad abajo
de la línea “A”
ML Limo de baja plasticidad
Orgánicos
Limite liquido - secado al horno
------------------------------------------- <0.75
limite liquido - no secado
OL
Arcilla orgánica
Limo orgánico
Limos y arcillas
Limite Liquido
mayor que 50
Inorgánicos
IP>7 y se grafica en la carta de plasticidad arriba
de la línea “A”
CH Arcilla de alta plasticidad
IP<4 y se grafica en la carta de plasticidad abajo
de la línea “A”
MH Limo de alta plasticidad
Orgánicos
Limite liquido - secado al horno
------------------------------------------- <0.75
limite liquido - no secado
OH
Arcilla orgánica
Limo orgánica
Suelos altamente
orgánicos
Principalmente materia orgánica de color oscuro PT Turba
3. Elaborado por: Ing. Iván Matus Lazo y Ing. Marvin Blanco Rodríguez
Él sistema Unificado de clasificación de suelos, utiliza como identificación los siguientes símbolos:
Símbolo G S M C O Pt H L W P
Descripción Grava Arena Limo Arcilla
Limos o arcillas
orgánicas
Turba y suelos
altamente orgánicos
Alta
plasticidad
Baja
plasticidad
Bien
graduado
Mal
graduado
Fracción Gruesa (FG)= 100% menos lo que pasa el tamiz No. 200.
Para que el suelo sea una grava debe cumplirse lo siguiente: Retiene el tamiz No. 4 > ½ FG
Retiene el tamiz No. 4: 100 menos lo que pasa el tamiz No. 4
Para que el suelo sea una arena debe cumplirse lo siguiente: Retiene el tamiz No. 4 < ½ FG
Las gravas con 5 a 12% de finos requieren el uso de símbolos dobles: GW-GM grava bien graduada con limo; GW-GC
grava bien graduada con arcilla; GP-GM grava mal graduada con limo; GP-GC grava mal graduada con arcilla.
Las arenas con 5 a 12% de finos requieren el uso de símbolos dobles: SW-SM arenas bien graduada con limo; SW-SC
arenas bien graduada con arcilla; SP-SM arena mal graduada con limo; SP-SC arena mal graduada con arcilla.
Cu = D60/D10 Cc = D30²/D60*D10. Cu: Coeficiente de uniformidad. Cc: Coeficiente de curvatura.
Si los límites de Atterberg se sitúan en el área sombreada de la carta de plasticidad, el suelo es una arcilla limosa CL-ML.
Si el suelo contiene ≥ 15% de arena, añada “con arena” al nombre del grupo.
Si el suelo contiene ≥ 15% de grava añada “con grava” al nombre del grupo.
Si el suelo contiene 15 a 29% mayos de la malla No. 200 añada “con arena” o “con grava”, el que sea predominante.
Si el suelo contiene ≥ 30% mayor de la malla No. 200, predominantemente arena, añada “arenoso” al
nombre del grupo.
Si el suelo contiene ≥ 30% mayor de la malla No. 200, predominantemente grava, añada “gravoso” al
nombre del grupo.
4. Elaborado por: Ing. Iván Matus Lazo y Ing. Marvin Blanco Rodríguez
CARTA DE PLASTICIDAD
SUCS ASTM D2487
5. Elaborado por: Ing. Iván Matus Lazo y Ing. Marvin Blanco Rodríguez
DIAGRAMA DE FLUJO PARA LA CLASIFICACION DE SUELOS DE PARTICULAS GRUESAS (SUCS ASTM D 2487)
6. Elaborado por: Ing. Iván Matus Lazo y Ing. Marvin Blanco Rodríguez
DIAGRAMA DE FLUJO PARA LA CLASIFICACION DE SUELOS DE PARTICULAS FINAS (SUCS ASTM D 2487)
7. Elaborado por: Ing. Iván Matus Lazo y Ing. Marvin Blanco Rodríguez

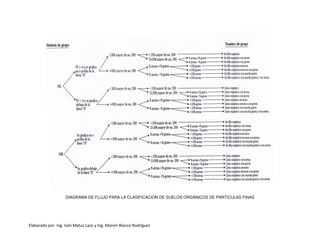

DIAGRAMA DE FLUJO PARA LA CLASIFICACION DE SUELOS ORGÁNICOS DE PARTICULAS FINAS
